Описание конструкции задней подвески Lada Kalina 1117 2004 - 2013

Задняя подвеска:

1 — стабилизатор поперечной устойчивости;
2 — сайлент-блок;
3 — кронштейн рычага подвески;
4 — рычаг балки задней подвески;
5 — балка;
6 — тормозной барабан;
7 — амортизатор;
8 — кронштейн крепления амортизатора;
9 — пружина;
10 — буфер хода сжатия;
11 — кожух амортизатора;
12 — прокладка пружины;
13 — ступица заднего колеса;
14 — тормозной механизм заднего колеса.

Задняя подвеска — полунезависимая, с винтовыми цилиндрическими пру­жинами и гидравлическими телескопическими амортизаторами двусто­роннего действия.

Основной несущий элемент подвес­ки — балка с приваренными к ней через усилители продольными рычагами. Внутри балки проходит штан­га стабилизатора поперечной устой­чивости, концы которой приварены к рычагам. К рычагам подвески при­варены кронштейны с проушинами для крепления амортизаторов и флан­цы для крепления осей задних колес и щитов тормозных механизмов.

Спе­реди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Через центральную втулку сайлент-блока проходит болт, соединяющий рычаг с кронштейном.

Для крепления кронштейна к лонже­рону кузова предусмотрены три приварные шпильки. Нижним концом пружина подвески опирается на чашку, приваренную к резервуару амортизато­ра, а верхним — через резиновую про­кладку — на опору, приваренную изну­три к арке колеса.

Нижняя проушина амортизатора кре­пится болтом к кронштейну рычага подвески, а его шток закреплен на верхней опоре пружины подвески че­рез две резиновые подушки (одна — снизу опоры, другая — сверху) и опор­ную шайбу (под гайкой).

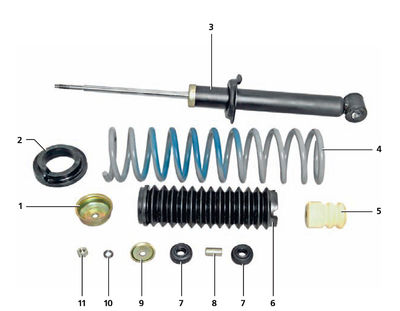

Детали амортизатора:

1 — чашка чехла;
2 — прокладка пружины;
3 — амортизатор;
4 — пружина;
5 — буфер хода сжатия;
6 — чехол;
7 — подушки штока;
8 — распорная втулка;
9 — опорная шайба;
10 — пружинная шайба;
11 — гайка.

В ступице установлен двухрядный ро­ликовый подшипник. Посадка под­шипника на оси — переходная (с лег­ким натягом или зазором). В процессе эксплуатации подшипник не требует пополнения смазки. Пружины задней подвески делятся на два класса: А — более жесткие, В — менее жесткие.

Пружины класса А маркируются коричневой краской, класса В — синей. С правой и с левой стороны автомобиля должны устанав­ливаться пружины одного класса В передней и задней подвеске устанав­ливаются пружины одного класса В исключительных случаях допускает­ся установка пружин класса В в зад­ней подвеске, если в передней уста­новлены пружины класса А. Установка пружин класса А на заднюю подвес­ку не допускается, если в передней установлены пружины класса В.
