Инструмент:
- Отвертка крестовая средняя
- Динамометрический ключ
- Вороток под торцевую насадку
- Насадка на вороток 10 мм
- Насадка на вороток 13 мм
- Широкая емкость 6 литров
Детали и расходники:
- Прокладка дроссельного узла
- Охлаждающая жидкость

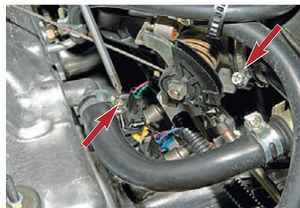

1. Снимаем экран двигателя. Отсоединяем колодки жгута проводов системы управления двигателем от датчика положения дроссельной заслонки и регулятора холостого хода, как описано здесь и здесь.
Поддев отверткой, снимаем пружинный фиксатор троса с сектора привода дроссельной заслонки.

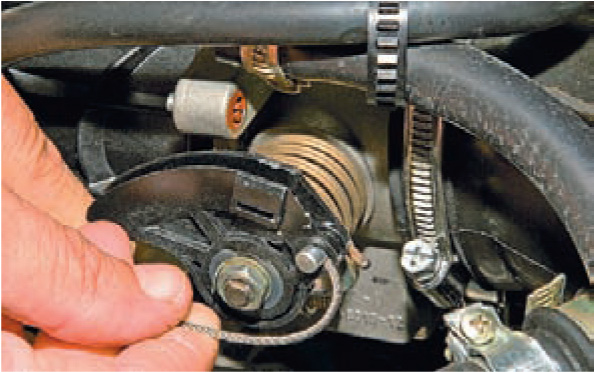

2. Преодолевая усилия пружины, поворачиваем сектор привода и отсоединяем от сектора узла трос привода дроссельной заслонки.
3. Частично сливаем из двигателя охлаждающую жидкость до уровня блока подогрева дроссельного узла, как описано здесь.

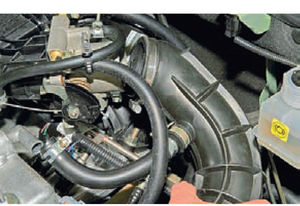

Крестообразной отверткой ослабляем хомут крепления шланга подвода воздуха к патрубку дроссельного узла и хомут крепления шланга основного контура вентиляции картера к штуцеру крышки головки блока цилиндров.

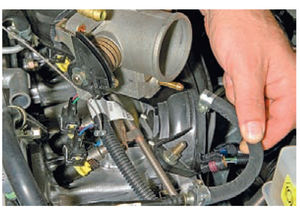

4. Снимаем шланг подвода воздуха с патрубка дроссельного узла и шланг основного контура вентиляции картера со штуцера крышки головки блока цилиндров.
5. Крестообразной отверткой ослабляем хомут крепления шланга дополнительного контура вентиляции картера.
6. Снимаем шланг со штуцера дроссельного узла.

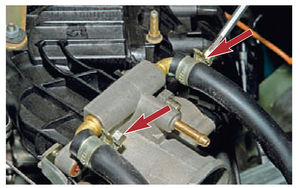

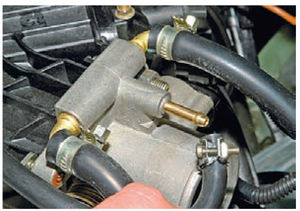

7. Крестообразной отверткой ослабляем хомуты крепления шлангов подвода и отвода охлаждающей жидкости.

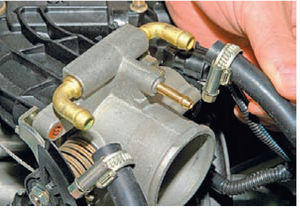

8. Снимаем шланги со штуцеров дроссельного узла.

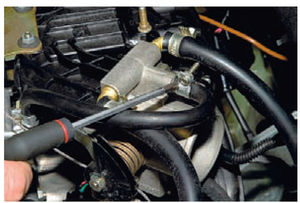

9. Крестообразной отверткой ослабляем хомут крепления шланга продувки адсорбера.
10. Снимаем шланг со штуцера дроссельного узла.

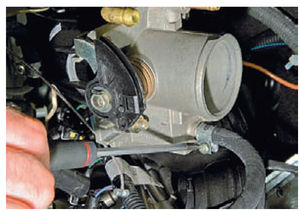

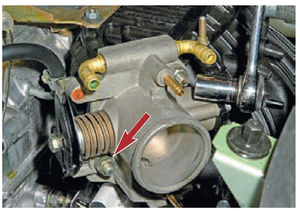

11. Головкой «на 13» отворачиваем две гайки крепления дроссельного узла к ресиверу.

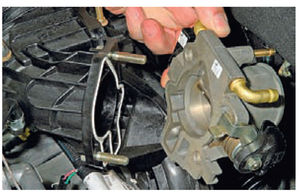

12. Снимаем дроссельный узел со шпилек ресивера (в пазе фланца ресивера установлена прокладка).
Примечание:
Если прокладка потеряла эластичность или имеет повреждения, ее необходимо заменить новой.

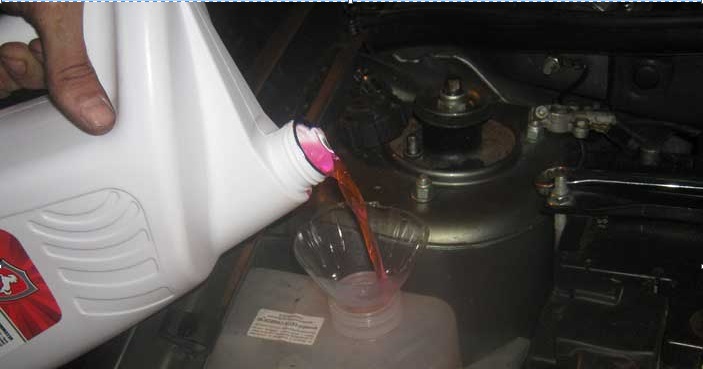

13. Устанавливаем дроссельный узел в обратной последовательности (момент затяжки гаек 15-20 Нм). Доливаем охлаждающую жидкость.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
