Разборка двигателя Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Торцовый вороток
  • Головка для торцового воротка на 10
  • Головка для торцового воротка на 13
  • Головка для торцового воротка на 14
  • Головка для торцового воротка на 17
  • Головка для торцового воротка на 19
  • Головка для торцового воротка на 21
  • Головка для торцового воротка на 22
  • Головка для торцового воротка на 36
  • Отвёртка плоская
  • Молоток
  • Съемник масляного фильтра
  • Ключ рожковый на 22

Полезный совет:
Если есть возможность, работайте на специальном поворотном стенде, обеспечивающем доступ к двигателю со всех сторон, так как двигатель очень тяжело фиксировать от перемещения при отворачивании деталей крепления, затянутых большим моментом.

Разборка двигателя Шевроле Нива

1. Снимите двигатель с автомобиля, как описано здесь.

2. Аналогично тому, как это делали на двигателе, установленном на автомобиль (без учета операций по отсоединению проводов, трубопроводов и навесных агрегатов), выполните следующие работы:
- снимите масляный фильтр съёмником;
Разборка двигателя Chevrolet Niva
- снимите сцепление, как описано здесь;
- снимите маховик, как описано здесь;
- снимите головку блока цилиндров, как описано здесь.

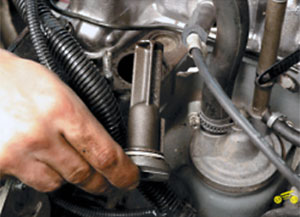

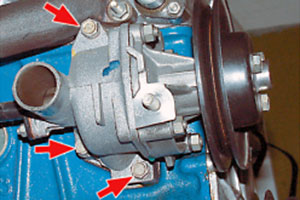

3. Отверните три болта крепления корпуса насоса охлаждающей жидкости к блоку цилиндров и снимите насос в сборе со шкивом.
Разборка двигателя Chevrolet Niva

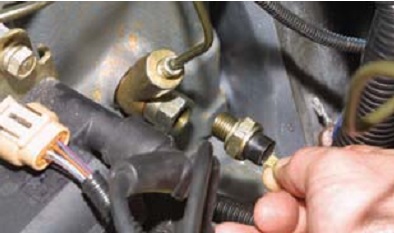

4. Ослабьте затяжку датчика сигнальной лампы недостаточного давления масла, удерживая переходник от проворачивания, и выверните датчик.
Разборка двигателя Chevrolet Niva

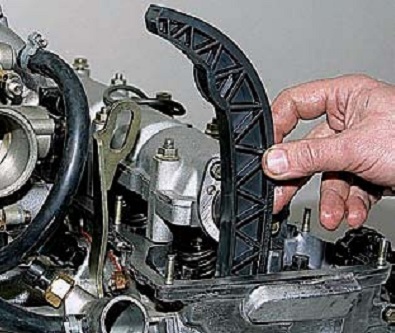

5. Снимите башмак натяжителя цепи привода распределительного вала.
Разборка двигателя Chevrolet Niva

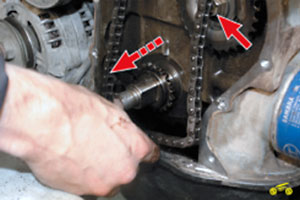

6. Сдвиньте отверткой звездочку коленчатого вала и снимите ее. Отогните край стопорной шайбы, выверните болт крепления звездочки валика привода масляного насоса и снимите звездочку.
Разборка двигателя Chevrolet Niva

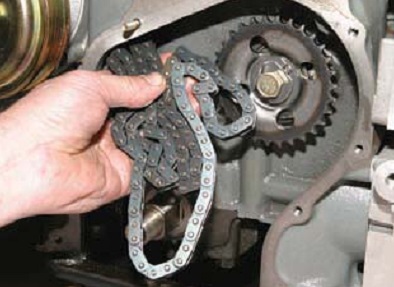

7. Снимите цепь привода распределительного вала.
Разборка двигателя Chevrolet Niva

8. Снимите заглушку монтажного отверстия в блоке цилиндров.
Разборка двигателя Chevrolet Niva

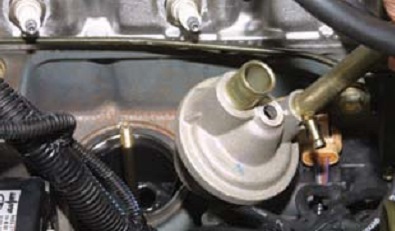

9. Снимите крышку сапуна системы вентиляции картера.
Разборка двигателя Chevrolet Niva

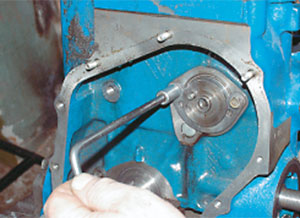

10. Выверните два болта крепления упорного фланца валика привода масляного насоса, сдвиньте валик вперед и снимите его.
Разборка двигателя Chevrolet Niva

11. Подденьте отверткой шестерню привода масляного насоса и снимите ее.
Разборка двигателя Chevrolet Niva

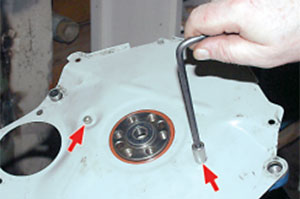

12. Отверните две гайки крепления передней крышки картера сцепления и снимите крышку.
Разборка двигателя Chevrolet Niva

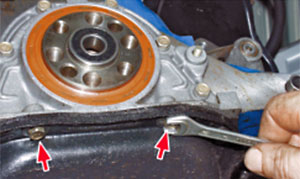

13. Выверните два болта крепления масляного картера к держателю заднего сальника коленчатого вала.
Разборка двигателя Chevrolet Niva

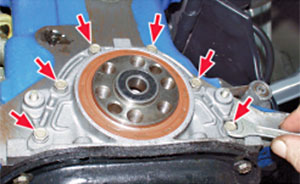

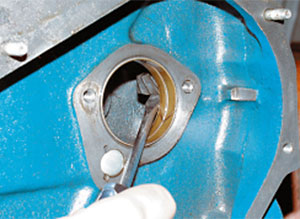

14. Выверните шесть болтов крепления держателя к блоку цилиндров и, аккуратно поддев отверткой, снимите держатель сальника.
Разборка двигателя Chevrolet Niva

Предупреждение:
Не потеряйте два болта с квадратными головками крепления передней крышки картера сцепления. Они свободно установлены в гнездах держателя и легко выпадают.

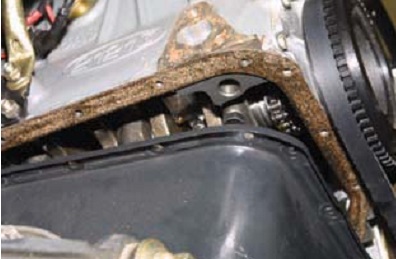

15. Выверните оставшиеся болты крепления масляного картера, снимите шайбы и масляный картер.
Разборка двигателя Chevrolet Niva

16. Если прокладка масляного картера осталась на блоке цилиндров, снимите ее.

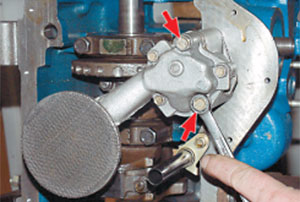

17. Выверните два болта крепления масляного насоса и снимите его.
Разборка двигателя Chevrolet Niva

18. Если прокладка масляного насоса осталась на насосе, отделите и снимите ее.

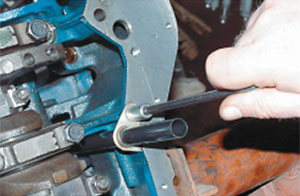

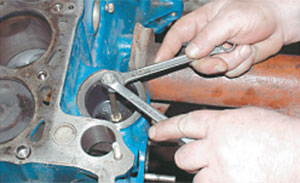

19. Наверните две гайки на шпильку крепления маслоотделителя и взаимно затяните их. Выверните шпильку.
Разборка двигателя Chevrolet Niva

20. Выверните болт крепления кронштейна сливной трубки маслоотделителя и снимите кронштейн, сдвинув его по трубке до конца.
Разборка двигателя Chevrolet Niva

21. Снимите маслоотделитель со сливной трубкой.
Разборка двигателя Chevrolet Niva

Полезный совет:
Перед разборкой кривошипно-шатунного механизма и поршневой группы пометьте поршни, шатуны, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежние места, если они работоспособны.

22. Отверните две гайки крепления крышки шатуна любого цилиндра.
Разборка двигателя Chevrolet Niva

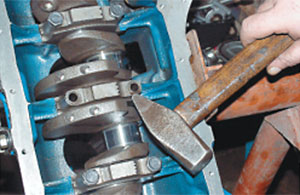

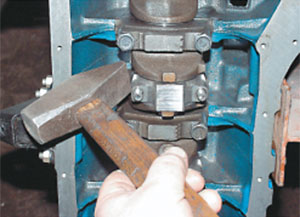

23. Сдвиньте крышку шатуна с посадочного места легкими ударами молотка и снимите крышку с вкладышем.
Разборка двигателя Chevrolet Niva

Примечание:
На шатуне и шатунной крышке выбиты номера цилиндра, в который они устанавливаются. Крышки шатунов невзаимозаменяемы (шатун обрабатывается вместе с крышкой). При сборке цифры (номера цилиндра) на шатуне и крышке должны находиться с одной стороны.
Разборка двигателя Chevrolet Niva

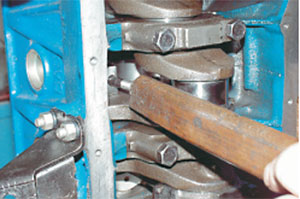

24. Нажмите деревянным бруском (ручкой молотка) на болты шатуна.
Разборка двигателя Chevrolet Niva

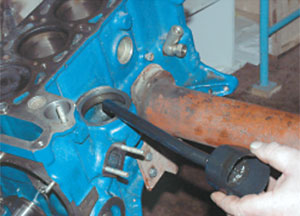

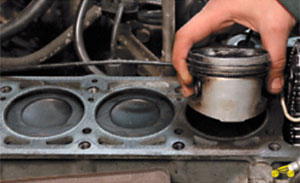

25. Выньте поршень с шатуном из цилиндра в сторону верхней плоскости блока цилиндров.
Разборка двигателя Chevrolet Niva

26. Аналогично снимите поршни и шатуны остальных цилиндров, проворачивая коленчатый вал для доступа к гайкам крышек шатунов

Полезный совет:

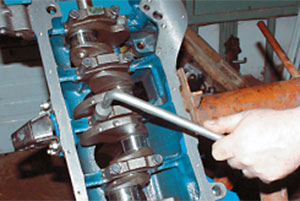

Проворачивайте коленчатый вал ключом за лыску на переднем конце.

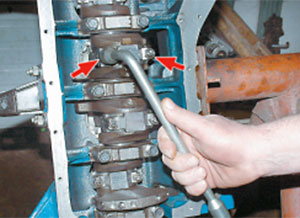

27. Выверните два болта крепления любой крышки коренного подшипника.
Разборка двигателя Chevrolet Niva

28. Отделите крышку от посадочного места легкими ударами молотка и снимите крышку с нижним вкладышем.
Разборка двигателя Chevrolet Niva

Примечание:

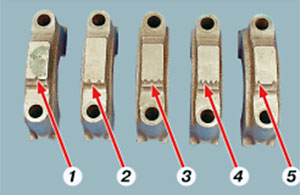

Крышки коренных подшипников предназначены только для одного конкретного блока цилиндров (крышки обрабатываются вместе с блоком). Между собой крышки невзаимозаменяемы. На крышках нанесены метки, соответствующие порядку их установки, считая от передней части двигателя.
Разборка двигателя Chevrolet Niva

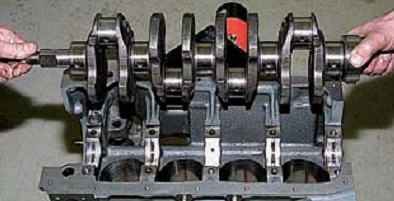

29. Снимите остальные крышки коренных подшипников и снимите коленчатый вал.
Разборка двигателя Chevrolet Niva

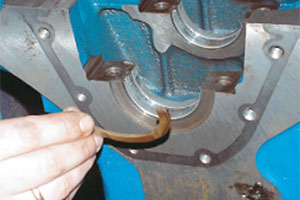

30. Снимите заднее упорное полукольцо (металлокерамическое, желтого цвета) задней опоры коленчатого вала.
Разборка двигателя Chevrolet Niva

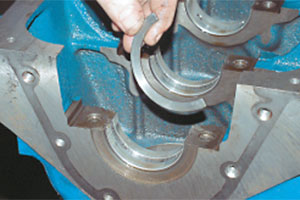

31. Снимите переднее упорное полукольцо (сталеалюминиевое) задней опоры коленчатого вала.
Разборка двигателя Chevrolet Niva

32. Снимите все верхние вкладыши коренных подшипников коленчатого вала.

33. Снимите вкладыши со всех крышек шатунов.

34. Снимите нижние вкладыши со всех крышек коренных подшипников коленчатого вала.

35. Снимите вкладыши со всех шатунов.

Примечание:
Если шатунные болты не имеют повреждений, их можно не вынимать из шатунов.

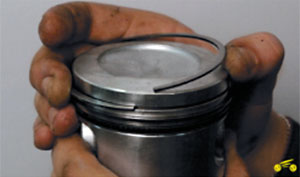

36. Разожмите верхнее компрессионное кольцо и снимите его.
Разборка двигателя Chevrolet Niva

37. Аналогично снимите остальные кольца.

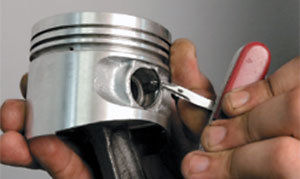

38. Снимите стопорные кольца поршневого пальца, поддев их заостренным инструментом.
Разборка двигателя Chevrolet Niva

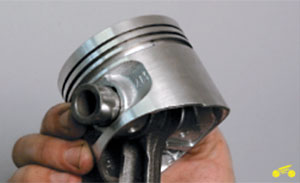

39. Вытолкните палец из бобышек поршня и верхней головки шатуна.
Разборка двигателя Chevrolet Niva

Полезный совет:
Пометьте детали. Если они не повреждены и мало изношены, их можно использовать, установив на прежние места.

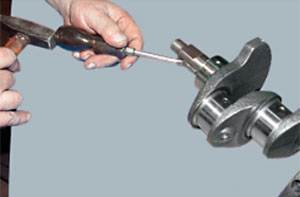

40. Выньте шпонку из паза в переднем конце коленчатого вала.
Разборка двигателя Chevrolet Niva

В статье не хватает:

  • Качественных фото ремонта
