Разборка и сборка амортизаторной стойки Chery Tiggo

Инструменты:

• Гаечный ключ рожковый - 19 мм
• Шестигранный ключ - 7 мм
• Отвертка плоская большая
• Приспособление для сжатия пружины

Детали и расходники:

• Амортизатор телескопической стойки
• Верхняя опора стойки и упорный подшипник в сборе
• Грязезащитный чехол
• Буфер сжатия
• Прокладка пружины
• Пружины амортизатора

Примечание:

Ремонт амортизатора телескопической стойки обычно не приводит к желаемому результату, поэтому при необходимости рекомендуем заменить амортизатор.

Разборка и сборка амортизаторной стойки Чери Тигго

1. Снимите амортизаторную стойку с автомобиля (см. Снятие и установка амортизаторной стойки).

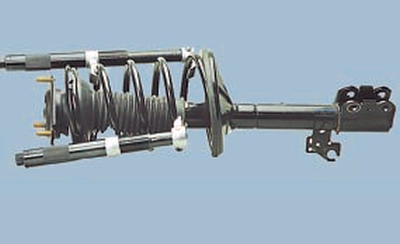

2. Установите приспособление для сжатия пружины.

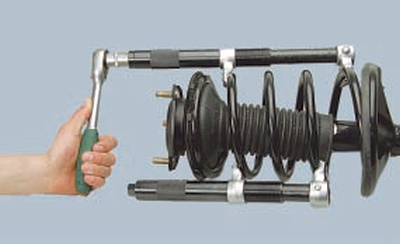

3. Сожмите пружину.

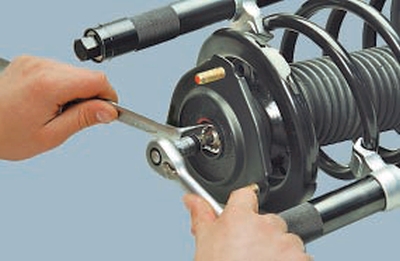

4. Отверните гайку штока, удерживая шток от проворачивания вторым ключом.

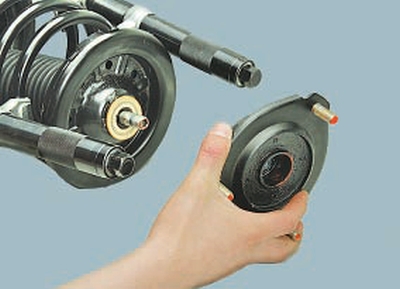

5. Снимите верхнюю опору стойки.

6. Снимите защитную шайбу.

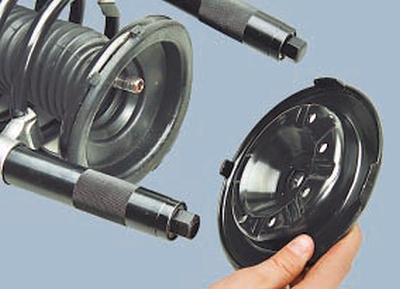

7. Снимите опорную тарелку пружины.

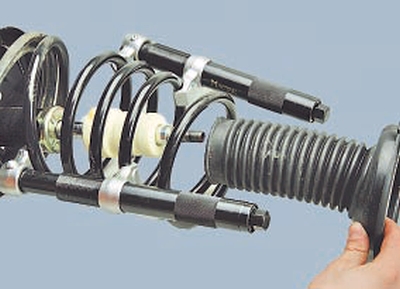

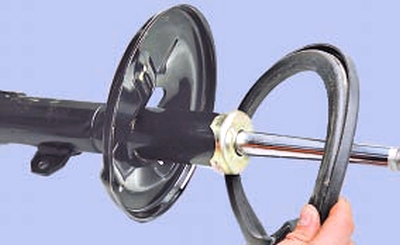

8. Снимите грязезащитный чехол.

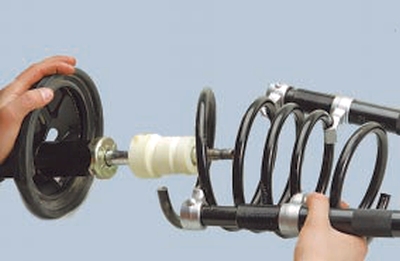

9. Снимите пружину.

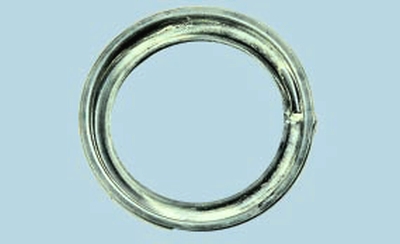

10. Снимите прокладку пружины.

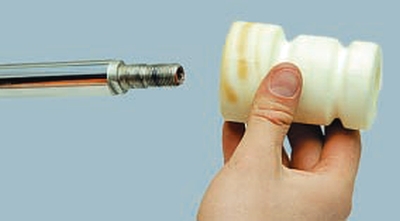

11. Снимите буфер сжатия.

Примечания:

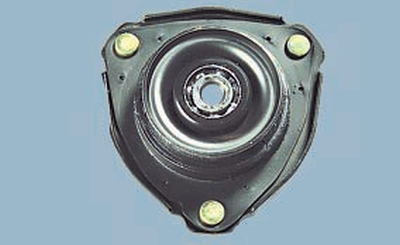

Верхняя опора стойки и упорный подшипник представляют собой неразборный узел, поэтому в случае неисправности или повреждении одного из элементов необходимо заменить узел в сборе.

Поврежденные грязезащитный чехол, буфер сжатия и прокладку пружины замените новыми.

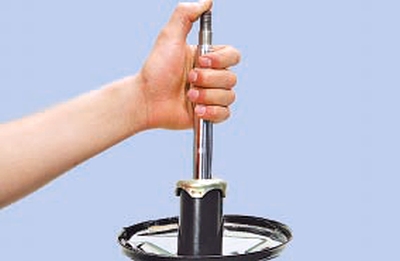

12. Установите амортизатор вертикально и несколько раз до упора опустите, и поднимите шток амортизатора. Убедитесь, что шток перемещается без провалов, заеданий и стуков. В противном случае замените амортизатор. Кроме того, замените амортизатор при обнаружении потеков жидкости (допускается незначительное запотевание в верхней части корпуса) и при повреждении резьбы в верхней части штока.

Предупреждения:

Амортизаторы заменяйте только парами (правый и левый одновременно).

Пружины заменяйте только парами (правую и левую одновременно).

13. Установите детали в порядке, обратном снятию.

14. Вторую стойку заменяют аналогично.

Примечание:

После замены амортизаторной стойки проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
