Снятие и установка амортизатора задней подвески Lada Largus

Амортизатор задний: 1 – гайка крепления штока амортизатора; 2 – шайба; 3 – верхняя подушка штока; 4 – распорная втулка; 5 – нижняя подушка штока; 6 – буфер хода сжатия; 7 – чехол; 8 – защитный колпак; 9 – амортизатор

Снятие

Предупреждение: Замену амортизаторов задней подвески производить комплектом для обеих сторон. Замена амортизатора с одной стороны не допускается. Если менять не парой, то  износ нового амортизатора наступит скорее (поскольку разные нагрузки), а также может отразиться на поведении авто (мастера говорят, что может быть заметно неустойчивое управление при скорости 100 км/час). Старая стойка всегда имеет износ и это отражается на жесткости и изменениях характеристик, новая ведет себя иначе, чем старая, как результат, подвеска работает несимметрично, по разному, и машина может ехать непредсказуемо в самый неподходящий момент.​

Предупреждение: Для предотвращения повреждения резинометаллических шарниров рычагов задней подвески не допускается вывешивание рычагов задней подвески с затянутыми шарнирами на величину превышающую положение рычагов при полностью разгруженных пружинах задней подвески.

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Для автомобилей R90, 5-мест - отвести в сторону облицовку арок задних колес.

Для автомобилей R90, 7-мест - трансформировать задний ряд сидений в положение для перевозки багажа и снять:

- задние боковые подлокотники;

- детали крепления и кронштейны подлокотников;

- вещевое отделение;

- отвести в сторону облицовку арок задних колес.

Для всех автомобилей

Снять заглушки 1, рисунок 2-1, мест крепления амортизаторов к аркам задних колес.

Снять задние колеса

Поднять автомобиль, установить под рычаг задней подвески подставку и опустить автомобиль до начала сжатия пружины (подставка типа Pallbockar К 5160 ф. "Kamasa Tools").

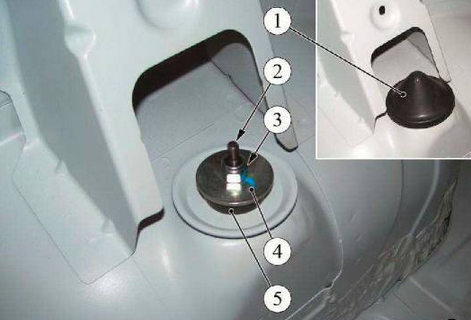

Рисунок 2-1 - Снятие амортизатора задней подвески:

1 - заглушка;

2 - шток амортизатора;

3 - гайка крепления штока амортизатора;

4 - шайба;

5 - верхняя подушка шарнира амортизатора

Застопорить шток 2 и отвернуть гайку 3 крепления амортизатора к кузову (ключ гаечный 6, 16).

Снять шайбу 4, верхнюю подушку 5 шарнира амортизатора и втулку шарнира амортизатора.

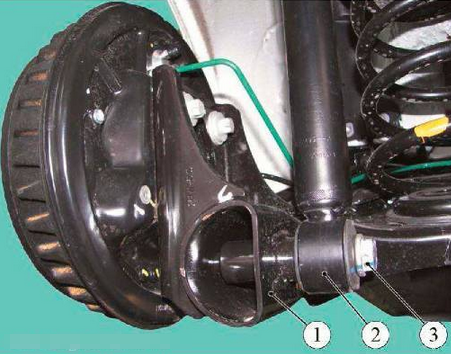

Рисунок 2-2 - Снятие амортизатора задней подвески:

1 - рычаг задней подвески;

2 - амортизатор задней подвески;

3 - болт крепления амортизатора

Отвернуть болт 3, рисунок 2-2, крепления амортизатора к рычагу 1 задней подвески и снять амортизатор 2 (головка сменная 21, вороток).

Снять со штока амортизатора нижнюю подушку шарнира амортизатора и шайбу.

Установка

Предупреждение: Повторное использование гайки крепления штока амортизатора к арке заднего колеса не допускается. Гайка подлежит обязательной замене.

Предупреждение: Повторное использование болта крепления амортизатора к рычагу задней подвески не допускается. Болт подлежит обязательной замене.

Установить на шток амортизатора шайбу, нижнюю подушку и втулку шарнира амортизатора.

Поместить амортизатор в арку заднего колеса, подсоединить амортизатор к рычагу задней подвески и завернуть, не затягивая, новый болт крепления (головка сменная 21, вороток).

Ввести шток амортизатора в посадочное отверстие арки колеса, установить на шток верхнюю подушку шарнира амортизатора, шайбу и навернуть новую гайку крепления. Момент затяжки гайки 14 Н.м (1,4 кгс.м) (ключ гаечный 6, 16, вставка сменная 16 типа 58 22 10 16 ф. "Stahlwille", ключ моментный типа 50 18 00 04 ).

Установить заглушки мест крепления амортизаторов к аркам задних колес.

Повторить операции по снятию - установке для второго амортизатора.

Установить задние колеса

Для автомобилей R90, 5-мест - установить на место облицовку арок задних колес.

Для автомобилей R90, 7-мест - установить на место:

- облицовку арок задних колес;

- вещевое отделение;

- детали крепления и кронштейны подлокотников;

- задние боковые подлокотники.

Предупреждение: Окончательную затяжку болтов крепления амортизаторов к рычагам задней подвески производить на автомобиле, стоящем на колесах.

Окончательно затянуть болты крепления амортизаторов к рычагам задней подвески. Момент затяжки болтов 105 Н.м (10,5 кгс.м) (головка сменная 21, ключ моментный).
