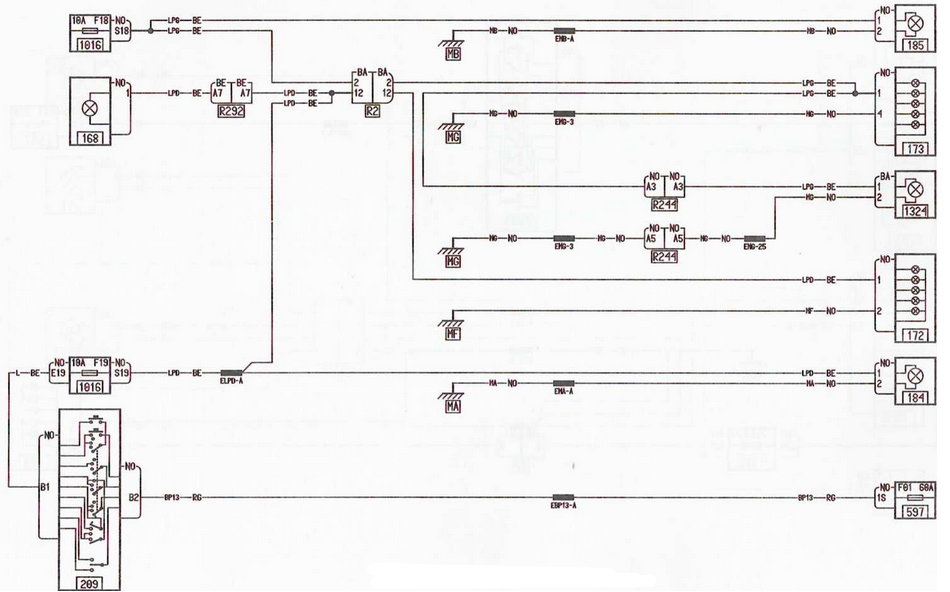

Снятие и установка жгута проводов панели приборов Lada Largus

Снятие

Установить автомобиль на двухстоечный подъемник (подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).

Затормозить стояночным тормозом, выключить зажигание, поднять капот.

Снять АКБ

Снять воздушный фильтр

Снять передний бампер

Отсоединить колодки жгута проводов панели приборов от правой и левой блок-фары.

Отсоединить все колодки жгута проводов панели приборов от электропотребителей в моторном отсеке.

Отвернуть гайки и снять клеммы 1, рисунки 19-1 и 19-6, проводов "массы" жгута проводов панели приборов от кузова автомобиля рядом с правой и левой блок-фарами (ключ гаечный "на 10").

Рисунок 19-1 - Отсоединение провода "массы" жгута проводов панели приборов от правой арки переднего колеса:

1 - клемма провода "массы" жгута проводов панели приборов;

2 - кожух защитный арки колеса правый

Отсоединить колодку 2, рисунок 9-1, жгута проводов панели приборов от прибора 3 звукового сигнального.

Снять облицовку 1, рисунок 19-2, рамы ветрового окна правую и левую 1, рисунок 19-3,

Отсоединить колодку 1, рисунок 19-4, жгута проводов панели приборов от электродвигателя 2 омывателя ветрового стекла.

Отсоединить колодку 1, рисунок 19-5, жгута проводов от датчика уровня тормозной жидкости.

Отсоединить колодку 2 жгута проводов от электродвигателя стеклоочистителя.

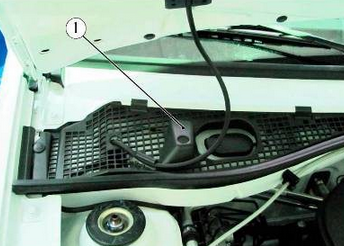

Рисунок 19-2 - Облицовка рамы ветрового окна правая:

1 - облицовка рамы ветрового окна правая

Рисунок 19-3 - Облицовка рамы ветрового окна левая:

1 - облицовка рамы ветрового окна левая

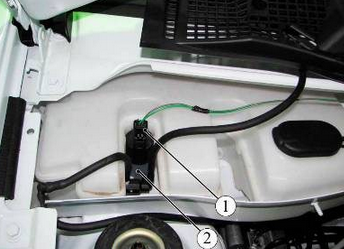

Рисунок 19-4 - Бачок омывателя ветрового стекла:

1 - колодка жгута проводов к электродвигателю омывателя ветрового стекла;

2 - электродвигатель омывателя ветрового стекла

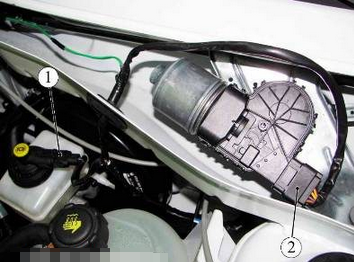

Рисунок 19-5 - Отсоединение колодок жгута проводов панели приборов от электродвигателя стеклоочистителя и датчика уровня тормозной жидкости:

1 - колодка жгута проводов к датчику уровня тормозной жидкости;

2 - колодка жгута проводов к электродвигателю стеклоочистителя

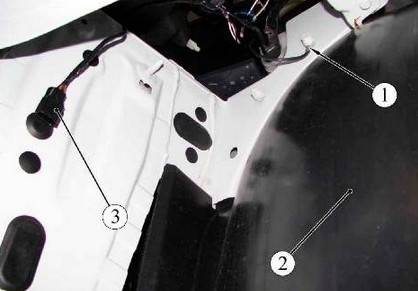

Рисунок 19-6 - Отсоединение провода "массы" жгута проводов панели приборов от левой арки переднего колеса:

1 - клемма провода "массы" жгута проводов панели приборов;

2 - кожух защитный арки колеса левый;

3 - колодка жгута проводов панели приборов к колодке жгута проводов переднего бампера

Отсоединить колодку 3 жгута проводов панели приборов от колодки жгута проводов переднего бампера.

Отсоединить в монтажном блоке 1, рисунок 19-7, колодки предохранителей 4, 5, 7 и реле 3, 6 от корпуса монтажного блока.

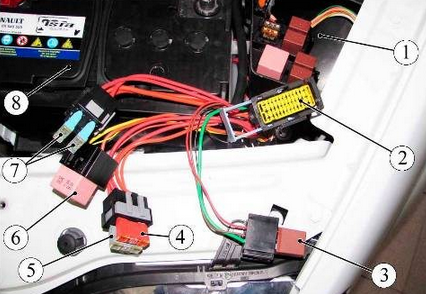

Рисунок 19-7 - Монтажный блок в моторном отсеке:

1 - монтажный блок;

2 - колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;

3 - реле;

4 - предохранитель 50 А;

5 - предохранитель 25 А;

6 - реле;

7 - предохранители 60 А;

8 - аккумуляторная батарея

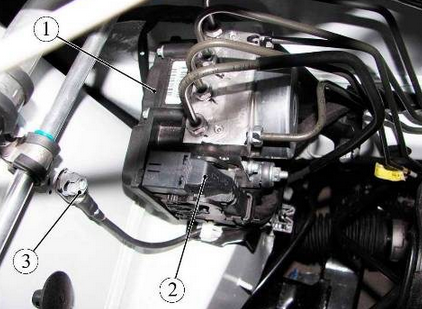

Рисунок 19-8 - ЭБУ АБС (электронный блок управления антиблокировочной системы):

1 - ЭБУ АБС;

2 - колодка жгута проводов панели приборов к ЭБУ АБС;

3 - гайка клеммы провода "массы" жгута проводов панели приборов

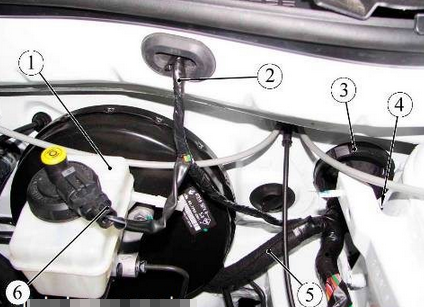

Рисунок 19-9 - Жгут проводов панели приборов:

1 - бачок гидропривода тормозов;

2 - жгут проводов панели приборов к электродвигателю стеклоочистителя;

3 - уплотнительное кольцо;

4 - ответвление жгута проводов панели приборов к датчику скорости левому переднему;

5 - ответвление жгута проводов панели приборов к ЭБУ АБС и датчику скорости правому переднему;

6 - колодка жгута проводов панели приборов к датчику уровня тормозной жидкости

Отсоединить разъем колодки жгутов от корпуса монтажного блока и колодку жгута проводов панели приборов 2 от колодки жгута проводов системы зажигания.

Снять бачок расширительный 2, рисунок 3-1

Отсоединить колодку 2, рисунок 19-8, жгута проводов панели приборов от ЭБУ АБС 1.

Расконтрить и отвернуть гайку 3 клеммы провода "массы" жгута проводов панели приборов.

Снять кожух защитный правый арки колеса

Отсоединить колодку 1, рисунок 19-10, жгута проводов панели приборов от датчика скорости правого переднего.

Отсоединить указатель 1, рисунок 19-11, поворота бокового правого от колодки 2 жгута проводов панели приборов.

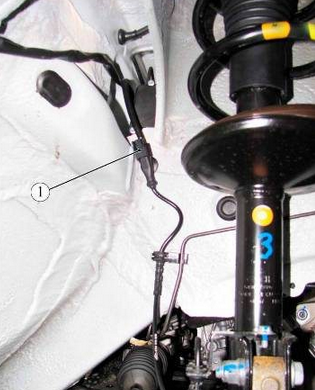

Рисунок 19-10 - Колодка жгута проводов панели приборов:

1 - колодка жгута проводов панели приборов к датчику скорости правому переднему

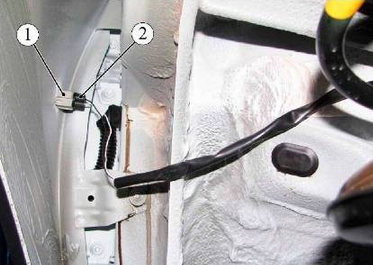

Рисунок 19-11 - Колодка жгута проводов панели приборов:

1 - указатель поворота боковой правый;

2 - колодка жгута проводов панели приборов

Отсоединить все колодки панели приборов от колодок жгута проводов панели приборов и снять панель приборов

Отжать фиксатор пластиковый и снять уплотнительное кольцо 3, рисунок 19-9.

Снять обивку передних дверей

Отсоединить колодки 2, рисунок 19-12, жгута проводов панели приборов от громкоговорителей передних правой и левой передних дверей.

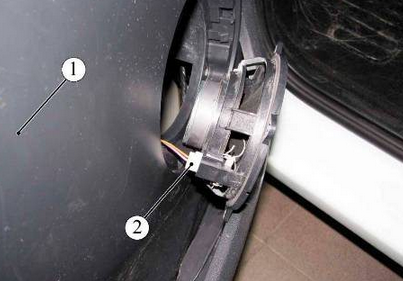

Рисунок 19-12 - Отсоединение колодки жгута проводов панели приборов от громкоговорителя переднего:

1 - дверь передняя;

2 - колодка жгута проводов панели приборов к громкоговорителю переднему

Отсоединить колодки 1, рисунок 19-13, жгута проводов панели приборов от замков правой и левой передних дверей.

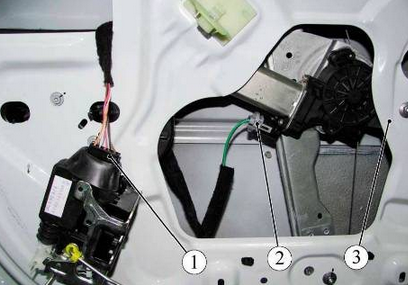

Рисунок 19-13 - Отсоединение жгута проводов панели приборов от замка и электродвигателя стеклоподъемника передней двери:

1 - колодка жгута проводов панели приборов к замку передней двери;

2 - колодка жгута проводов панели приборов к электродвигателю стеклоподъемника;

3 - передняя дверь

Отсоединить колодку 2 жгута проводов панели приборов от электродвигателей стеклоподъемников правой и левой передних дверей.

Отвернуть гайку и снять клемму 1, рисунок 19-14, провода "массы" жгута проводов панели приборов (ключ гаечный "на 10").

Рисунок 19-14 - Крепление клеммы провода "массы" жгута проводов панели приборов:

1 - клемма провода "массы" жгута проводов панели приборов;

2 - колодка жгута проводов панели приборов к колодке жгута проводов вещевого ящика

Отсоединить колодку 5, рисунок 19-15, жгута проводов вещевого ящика от колодки жгута проводов панели приборов.

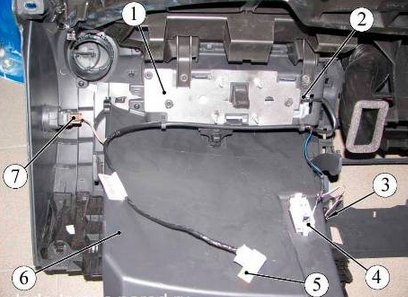

Рисунок 19-15 - Жгут проводов вещевого ящика:

1 - подушка безопасности пассажира;

2 - колодка жгута проводов вещевого ящика к подушке безопасности пассажира;

3 - датчик включения света в вещевом ящике;

4 - плафон освещения вещевого ящика;

5 - колодка жгута проводов вещевого ящика к колодке жгута проводов панели приборов;

6 - вещевой ящик;

7 - выключатель блокировки подушки безопасности пассажира

Отсоединить колодку 1, рисунок 19-16, жгута электродвигателя отопителя от колодки 2 жгута проводов панели приборов.

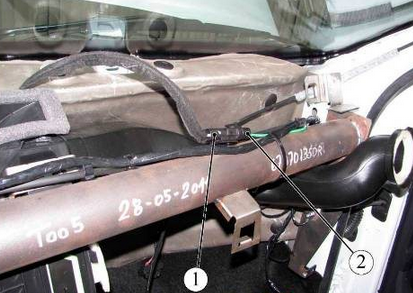

Рисунок 19-16 - Жгут проводов панели приборов:

1 - колодка жгута электродвигателя отопителя к колодке жгута проводов панели приборов;

2 - колодка жгута проводов панели приборов к колодке жгута проводов электродвигателя отопителя

Отвернуть две гайки, и снять две клеммы 1 и 2, рисунок 19-17, проводов "массы" жгута проводов панели приборов (ключ гаечный "на 10").

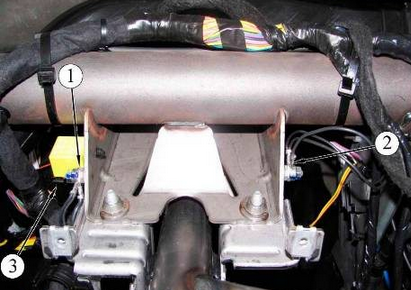

Рисунок 19-17 - Жгут проводов панели приборов:

1,2- клемма провода "массы" жгута проводов панели приборов; 3 - колодка жгута проводов панели приборов к реле обогрева заднего стекла

Отсоединить колодку 3 жгута проводов панели приборов от реле обогрева заднего стекла.

Отсоединить колодку 1, рисунок 19-18, жгута проводов панели приборов от выключателя сигнала торможения.

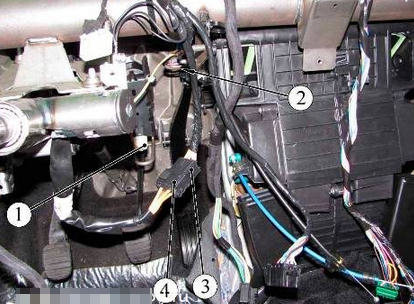

Рисунок 19-18 - Жгут проводов панели приборов:

1 - колодка жгута проводов панели приборов к выключателю сигнала торможения;

2 - колодка жгута проводов панели приборов к дополнительному резистору вентилятора отопите ля;

3 - колодка жгута проводов панели приборов;

4 - колодка выключателя зажигания к колодке жгута проводов панели приборов

Отсоединить колодку 2 жгута проводов панели приборов от дополнительного резистора вентилятора отопителя.

Отсоединить колодку 4 выключателя зажигания от колодки 3 жгута проводов панели приборов.

Снять козырек левый противосолнечный, отсоединить переднюю часть обивки крыши и отвести ее в сторону.

Отсоединить колодку 1, рисунок 12-3, жгута проводов панели приборов от плафона освещения салона.

Извлечь ответвление жгута проводов панели приборов от плафона освещения салона.

Снять облицовку туннеля пола

Отсоединить колодку 1, рисунок 19-19, жгута проводов панели приборов от прикуривателя.

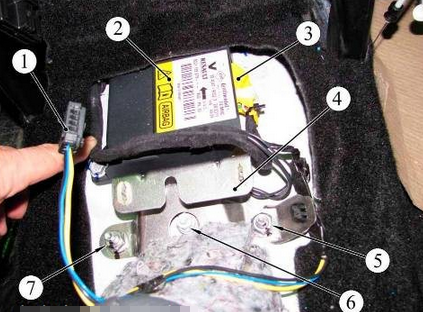

Рисунок 19-19 - ЭБУ подушек безопасности:

1 - колодка жгута проводов панели приборов к прикуривателю;

2 - ЭБУ подушек безопасности;

3 - колодка жгута проводов панели приборов к ЭБУ подушек безопасности;

4 - кронштейн крепления облицовки туннеля пола;

5 - гайка крепления кронштейна;

6 - гайка крепления клеммы провода "массы" жгута проводов панели приборов;

7 - гайка крепления кронштейна

Отсоединить колодку 3 жгута проводов панели приборов от ЭБУ подушек безопасности 2.

Отвернуть две гайки 5, 7 крепления кронштейна 4 облицовки туннеля пола (головка сменная 13, вороток).

Снять кронштейн крепления облицовки туннеля пола.

Отвернуть гайку 6 крепления клеммы провода "массы" жгута проводов панели приборов (головка сменная 10, вороток).

Снять клемму провода "массы" жгута проводов панели приборов.

Отсоединить колодку 1, рисунок 19-20, жгута проводов панели приборов от выключателя сигнализатора ручного тормоза.

Рисунок 19-20 - Выключатель сигнализатора ручного тормоза:

1 - колодка жгута проводов панели приборов

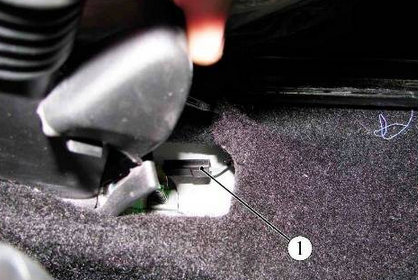

Отсоединить колодку 1, рисунок 19-21, жгута проводов обогрева сидений от колодки жгута проводов панели приборов.

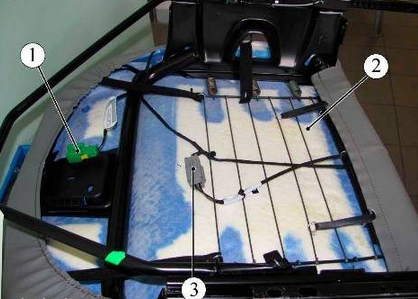

Рисунок 19-21 - Жгут проводов обогрева сидений:

1 - колодка жгута проводов обогрева сидений к колодке жгута проводов панели приборов;

2 - сиденье переднее;

3 - колодка жгута проводов обогрева сидений к колодке спинки сиденья

Снять переднее сиденье 2

Отсоединить колодку 4, рисунок 19-22, жгута проводов панели приборов от разъема 3 выключателя обогрева сидений.

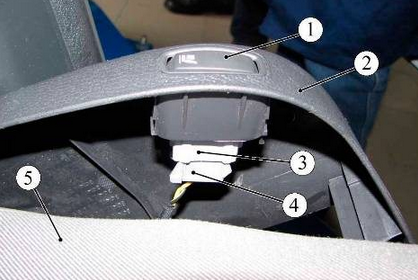

Рисунок 19-22 - Отсоединение жгута проводов панели приборов от выключателя обогрева сидений:

1 - выключатель обогрева сидений;

2 - облицовка переднего сиденья;

3 - разъем выключателя обогрева сидений;

4 - колодка жгута проводов панели приборов;

5 - сиденье переднее

Снять обивку центральной стойки правой и левой

Отвернуть два винта 2, рисунок 14-2, крепления монтажного блока 1 в салоне автомобиля к кронштейну (головка сменная Torx Т20, вороток).

Снять монтажный блок.

Отсоединить две колодки 2 и 3, рисунок 19-23, жгута проводов панели приборов от ЦЭКБС 1.

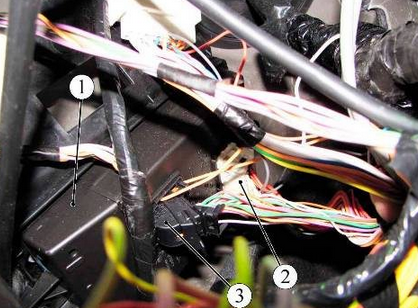

Рисунок 19-23 - ЦЭКБС (центральный электронный коммутационный блок в салоне):

1 - ЦЭКБС;

2, 3 - колодки жгута проводов панели приборов к колодкам ЦЭКБС

Отсоединить колодку 2, рисунок 19-24, жгута проводов панели приборов от блока 1 управления отоплением, кондиционированием и вентиляцией.

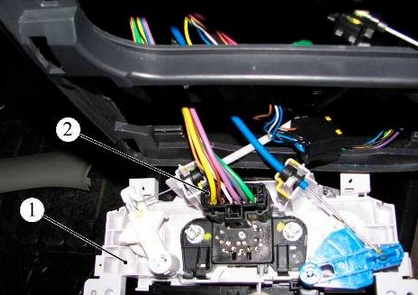

Рисунок 19-24 - Блок управления отоплением, кондиционированием и вентиляцией:

1 - блок управления отоплением, кондиционированием и вентиляцией;

2 - колодка жгута проводов панели приборов

Отсоединить колодку 1, рисунок 19-25, жгута проводов панели приборов от вентилятора 2 отопителя.

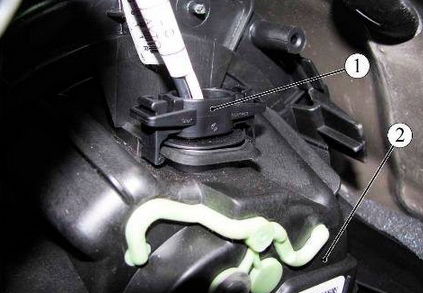

Рисунок 19-25 - Вентилятор отопителя:

1 - колодка жгута проводов панели приборов к вентилятору отопителя;

2 - вентилятор отопителя

Отсоединить две колодки 1 и 2, рисунок 20-1, жгута проводов заднего от колодок жгута проводов панели приборов.

Снять жгут проводов панели приборов.

Установка

Установку жгута проводов панели приборов выполнять в порядке обратном снятию.

При этом момент затяжки гаек крепления клемм проводов "массы" жгута проводов панели приборов 8 Н.м (0,8 кгс.м) (головка сменная 10, вороток, ключ моментный).
