Снятие и установка двигателя Chery Tiggo

Инструменты:

• Плоскогубцы
• Кусачки
• Отвертка плоская средняя
• Отвертка крестовая большая
• Гаечный ключ рожковый 13 мм
• Гаечный ключ рожковый 15 мм
• Гаечный ключ накидной прямой 8 мм
• Гаечный ключ накидной прямой 10 мм
• Гаечный ключ накидной прямой 13 мм
• Гаечный ключ накидной прямой 14 мм
• Гаечный ключ накидной прямой 18 мм
• Гаечный ключ торцевой Г-образный 7 мм
• Гаечный ключ торцевой Г-образный 8 мм
• Гаечный ключ торцевой Г-образный 10 мм
• Гаечный ключ торцевой Г-образный 12 мм
• Гаечный ключ торцевой Г-образный 13 мм
• Гаечный ключ торцевой Г-образный 15 мм
• Гаечный ключ торцевой Г-образный 19 мм
• Гаечный ключ торцевой Г-образный 21 мм
• Гаечный ключ торцевой Г-образный 22 мм

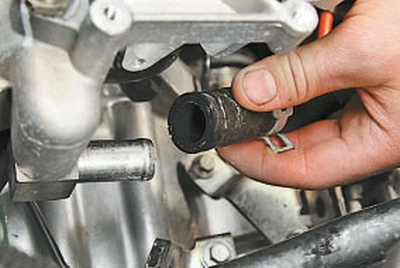

• Гаечный ключ торцевой Т-образный 17 мм
• Съемник шаровых шарниров
• Ключ для болтов колес
• Емкость для сливаемой охлаждающей жидкости (не менее 10 л)
• Емкость для сливаемого масла (не менее 5 л)
• Емкость для сбора рабочей жидкости гидроусилителя рулевого управления
• Специальный ключ для отворачивания масляного фильтра

Детали и расходники:

• Охлаждающая жидкость
• Ветошь
• Моторное масло
• Масляный фильтр

Снимайте двигатель в сборе с коробкой передач, опуская его вниз из моторного отсека.

Для этого необходим подъемник, чтобы повыше поднять переднюю часть автомобиля.

В гаражных условиях при отсутствии подъемника потребуются домкрат, а также прочные и достаточно высокие опоры, чтобы установить на них приподнятую переднюю часть автомобиля, это даст возможность извлечь из-под него двигатель, опущенный на пол гаража.

Полезный совет:

Двигатель очень тяжелый, поэтому рекомендуем снимать его с помощниками.

В тяжелых условиях эксплуатации в крупном городе или сильно запыленной местности заменяйте масло и фильтр через каждые 7 тыс. км.​

Масло сливайте после поездки, пока двигатель еще не остыл. Если двигатель холодный, пустите и прогрейте его до рабочей температуры.

Заливайте масло той же марки, что и у масла, которое было в двигателе. Если вы все же решили заменить марку масла, промойте систему смазки промывочным маслом или маслом той марки, которая будет использоваться. Для этого после слива старого масла залейте новое до нижней метки маслоизмерительного щупа. Пустите двигатель и дайте ему поработать 10 минут на холостом ходу. Слейте масло, а только после этого замените масляный фильтр. Теперь можете залить новое масло до требуемого уровня (до верхней метки на щупе).

Предупреждение:

При снятии и установке двигателя, имеющего большую массу, применяйте только полностью исправные грузоподъемные механизмы, рассчитанные на соответствующую нагрузку, и особенно тщательно контролируйте правильность и надежность присоединения к транспортным проушинам двигателя тросов, траверс и т.п.

Применяйте охлаждающие жидкости на основе этиленгликоля (антифриз).

Заменяйте охлаждающую жидкость только на холодном двигателе.

Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.​

Не сливайте отработанное масло на землю.​

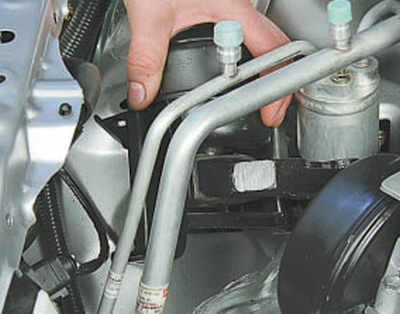

1. Перед выполнением работ по снятию двигателя выпустите хладагент из системы кондиционирования воздуха, отвернув пробку клапана на трубопроводе высокого давления и нажав тонкой отвёрткой на наконечник золотника.

Предупреждение:

Выпускайте хладагент из системы кондиционирования воздуха в хорошо проветриваемом помещении или на открытом воздухе.

2. Для удобства работы снимите капот.

3. Снизьте давление в системе питания.

4. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

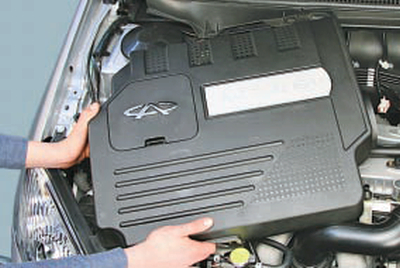

5. Снимите декоративный кожух двигателя (смотрите Снятие и установка декоративного кожуха двигателя Chery Tiggo).

6. Снимите воздушный фильтр и воздухоподводящий рукав (смотрите Снятие и установка воздушного фильтра и глушителя шума впуска Chery Tiggo)

7. Снимите аккумуляторную батарею (смотрите Снятие и установка аккумуляторной батареи Chery Tiggo).

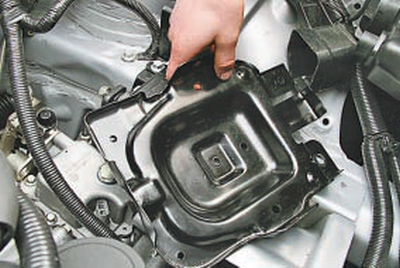

8. Снимите полку крепления аккумуляторной батареи (смотрите Снятие и установка полки крепления аккумуляторной батареи Chery Tiggo).

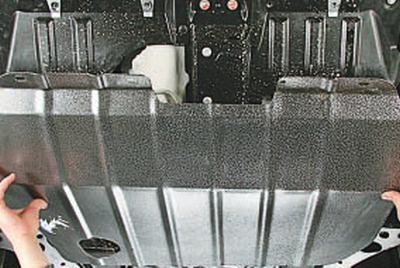

9. Снимите защиту картера (смотрите Снятие и установка брызговиков и защиты картера двигателя Chery Tiggo).

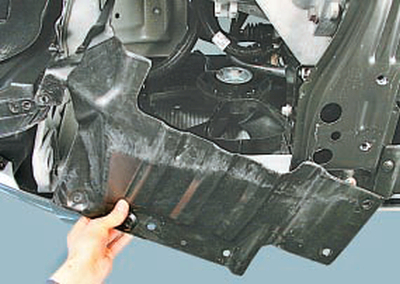

10. Снимите брызговики двигателя (смотрите Снятие и установка брызговиков и защиты картера двигателя Chery Tiggo).

11. Слейте жидкость из системы охлаждения (смотрите Замена охлаждающей жидкости Chery Tiggo).

12. Если снимаете двигатель для ремонта, слейте масло из масляного картера (смотрите Замена масла в двигателе и масляного фильтра Chery Tiggo).

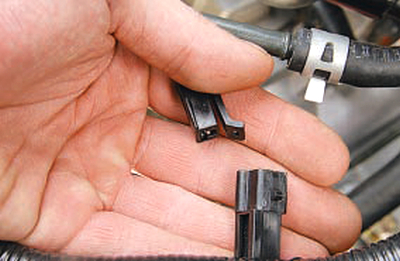

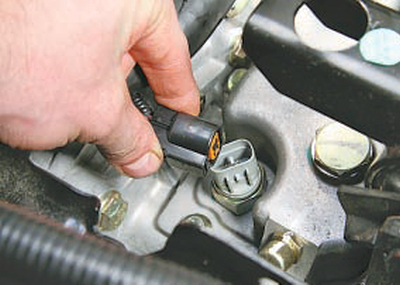

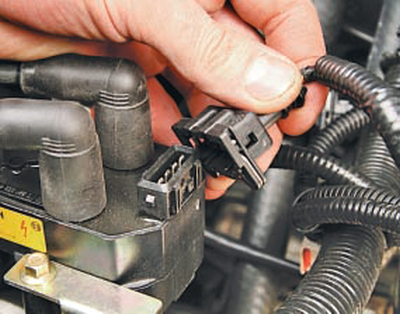

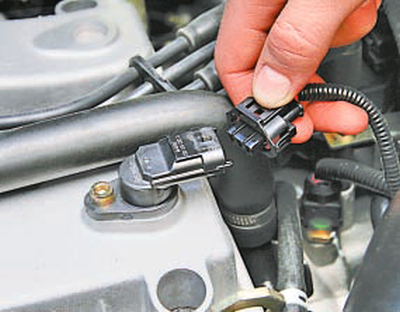

13. Сжав фиксаторы, отсоедините колодки жгутов проводов:

- от катушки зажигания;

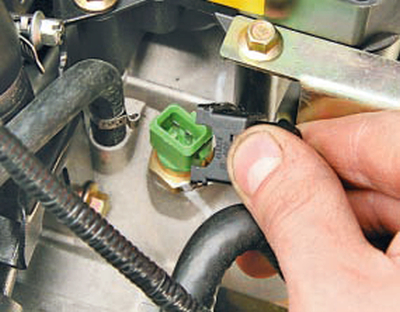

- от датчика температуры охлаждающей жидкости двигателя;

- от датчика положения распределительных валов;

- от датчика скорости автомобиля.

14. Нажав на скобу фиксатора, разъедините колодку жгута проводов датчика положения коленчатого вала.

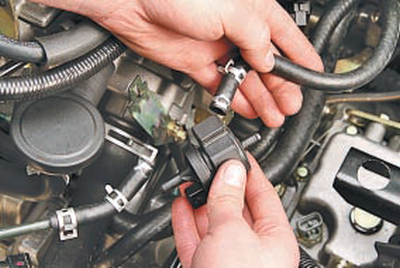

15. Снимите клапан продувки адсорбера (смотрите Снятие, проверка и установка клапана продувки адсорбера Chery Tiggo).

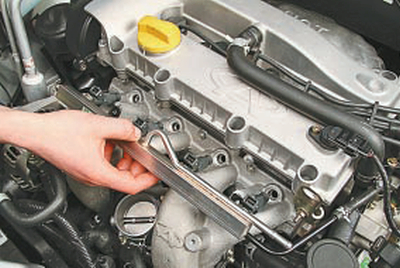

16. Снимите топливную рампу в сборе с форсунками (смотрите Снятие и установка топливной рампы Chery Tiggo).

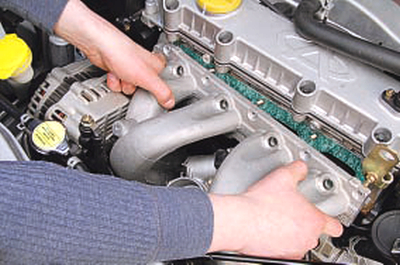

17. Снимите впускной коллектор в сборе с дроссельным узлом (смотрите Замена прокладки впускного коллектора Chery Tiggo).

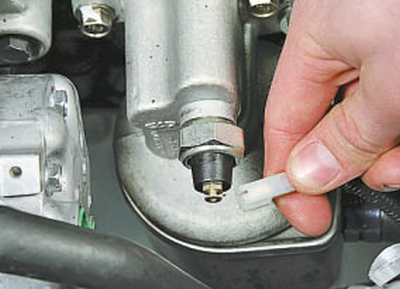

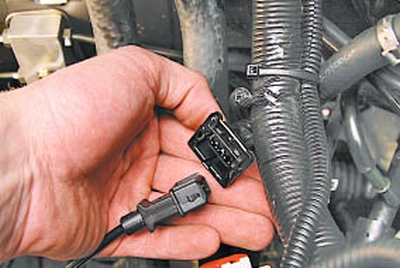

18. Отсоедините колодку провода от датчика сигнальной лампы аварийного падения давления масла.

19. Снимите термоэкран выпускного коллектора  (смотрите Снятие и установка термоэкранов Chery Tiggo).

20. Снимите основной каталитический нейтрализатор системы выпуска отработавших газов (смотрите Снятие и установка каталитического нейтрализатора Chery Tiggo).

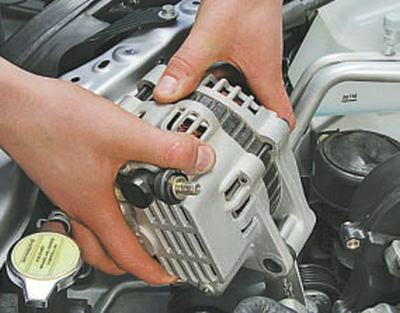

21. Снимите генератор (смотрите Снятие и установка генератора Chery Tiggo).

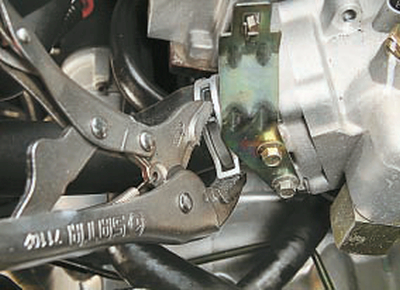

22. Сожмите пассатижами отогнутые ушки хомута подводящего шланга радиатора.

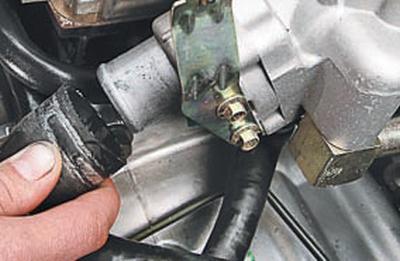

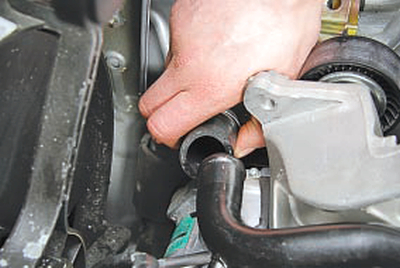

23. Сдвиньте хомут по шлангу и снимите шланг с патрубка термостата.

24. Аналогичным способом отсоедините:

- шланг системы отопления салона от патрубка корпуса термостата;

- шлагни от водораспределительной трубы.

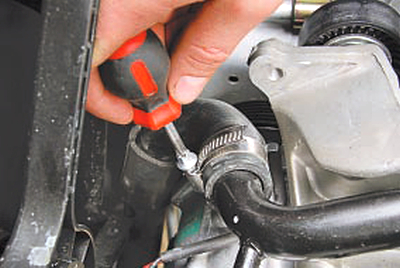

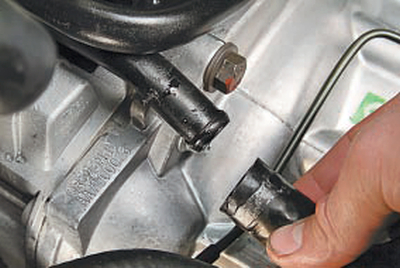

25. Ослабьте затяжку хомута отводящего шланга радиатора.

26. Отсоедините шланг от водораспределительной трубы.

27. Отжав фиксатор, разъедините колодку управляющего провода тягового реле стартера.

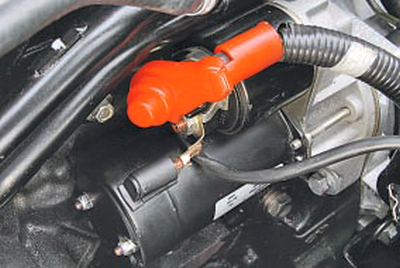

28. Откиньте защитный колпачок наконечника силового провода стартера.

29. Отверните гайку крепления и снимите провод с контактного болта тягового реле.

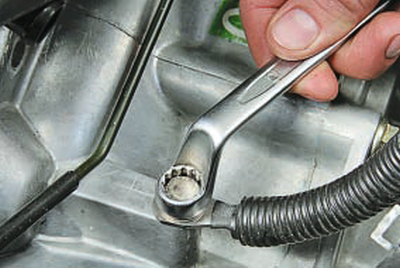

30. Выверните болт крепления наконечника «массового» провода силового агрегата.

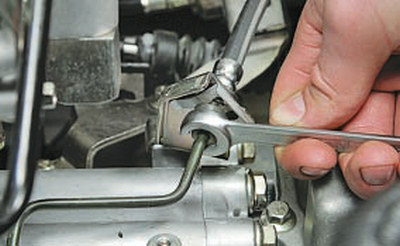

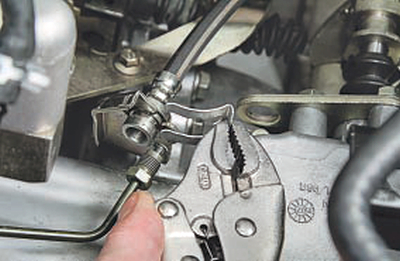

31. Отверните гайку крепления трубки гидропривода выключения сцепления и отсоедините трубку от шланга.

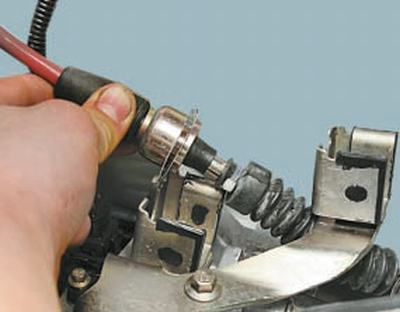

32. Снимите запорную скобу и извлеките наконечник шланга гидропривода выключения сцепления из кронштейна на картере коробки передач.

33. Отсоедините тросы управления коробкой передач (смотрите Снятие и установка коробки передач Chery Tiggo).

34. Подставьте под насос гидроусилителя рулевого управления емкость для слива рабочей жидкости.

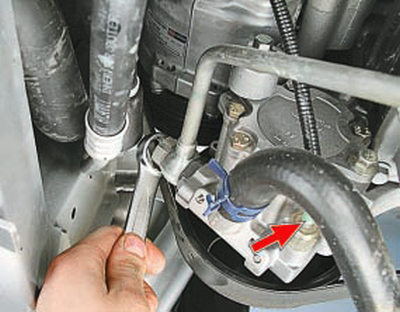

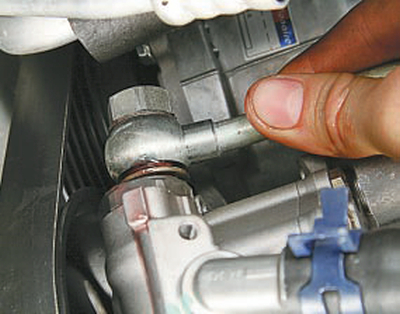

35. Отсоедините колодку провода (указана стрелкой) от датчика давления в системе гидроусилителя рулевого управления, выверните болт-штуцер муфты напорной магистрали.

36. Отсоедините шланг напорной магистрали от насоса гидроусилителя.

37. Сожмите пассатижами отогнутые ушки хомута шланга возвратной магистрали насоса гидроусилителя, сдвиньте хомут по шлангу.

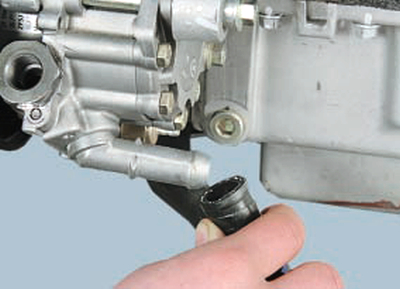

38. Снимите шланг с патрубка насоса.

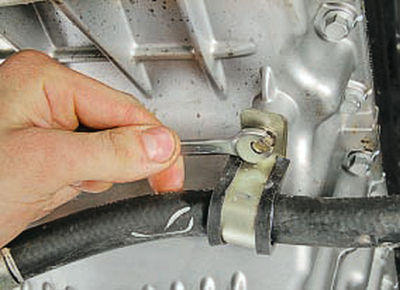

39. Выверните болт крепления держателя шланга напорной магистрали насоса гидроусилителя к масляному картеру двигателя.

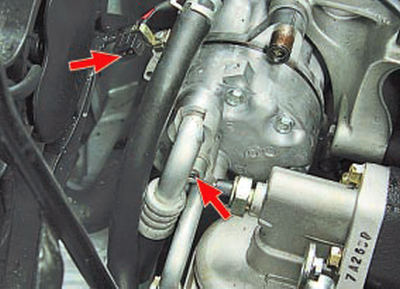

40. Отсоедините от компрессора кондиционера колодку жгута проводов и выверните болт крепления трубопроводов компрессора.

41. Отсоедините трубопроводы от компрессора кондиционера.

Предупреждение:

Сразу же после отсоединения заглушите пробками отверстия компрессора и трубопроводов кондиционера, чтобы не допустить попадания влаги и грязи в систему кондиционирования.

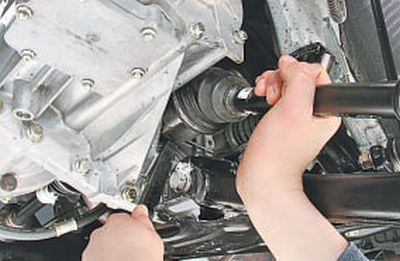

42. Снимите приводы передних колес (смотрите Снятие и установка приводов передних колес Chery Tiggo).

43. Снимите заднюю опору силового агрегата (смотрите Замена задней опоры подвески силового агрегата Chery Tiggo).

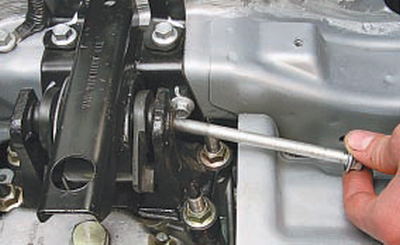

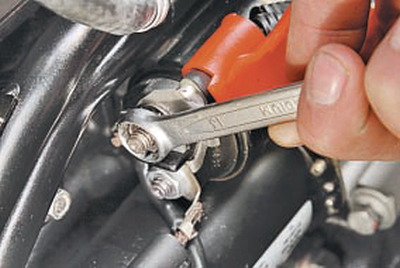

44. Отверните гайку болта крепления передней опоры силового агрегата к кронштейну на коробке передач, удерживая болт от проворачивания вторым ключом.

45. Извлеките болт из отверстий опоры и кронштейна.

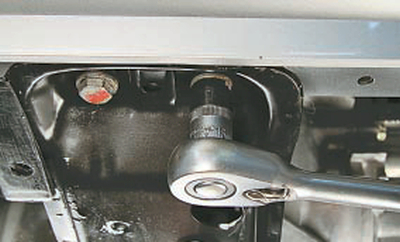

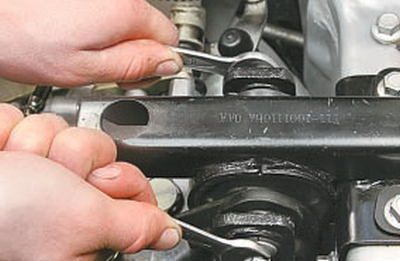

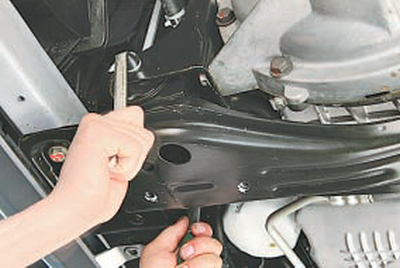

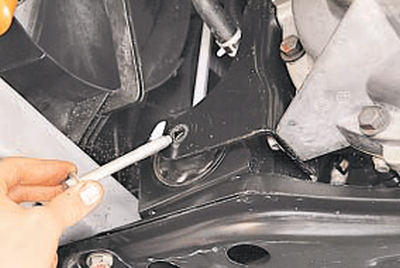

46. Выверните два болта крепления продольной балки к поперечине кузова.

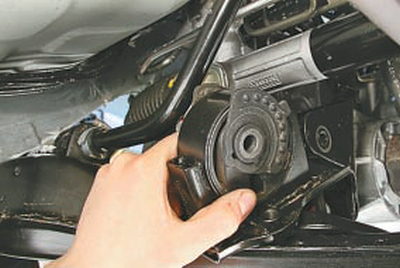

47. Снимите продольную балку в сборе с передней опорой силового агрегата.

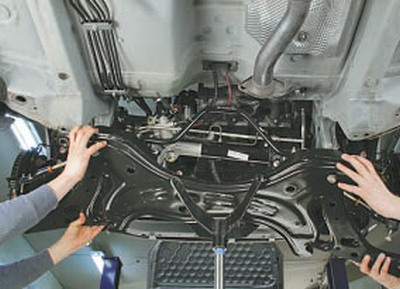

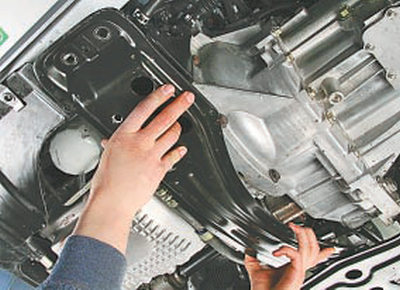

48. Снимите поперечину передней подвески (смотрите Снятие и установка поперечины передней подвески Chery Tiggo).

49. Установите под силовой агрегат надежные опоры.

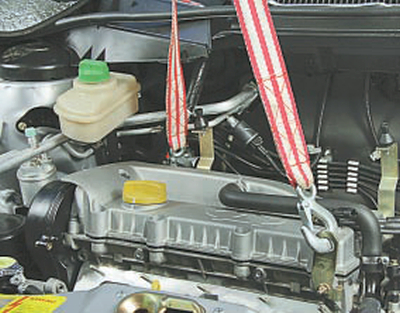

50. Закрепите стропы грузоподъемного механизма за заднюю и переднюю транспортные проушины и натяните стропы, разгрузив опоры подвески силового агрегата.

51. Снимите правую опору силового агрегата (смотрите Замена правой опоры подвески силового агрегата).

52. Отверните гайку болта крепления левой опоры подвески силового агрегата к кронштейну коробки передач.

53. Извлеките болт.

54. Еще раз проверьте, все ли провода, шланги и навесные узлы отсоединены от силового агрегата.

55. Уберите опоры из-под силового агрегата и опустите силовой агрегат вниз, на пол.

56. Вывесите переднюю часть автомобиля (поднимите автомобиль на подъемнике) на высоту, достаточную для извлечения из-под автомобиля силового агрегата, и установите под кузов надежные опоры.

57. Извлеките силовой агрегат из-под автомобиля.

58. Установите двигатель и все снятые узлы и детали в последовательности, обратной снятию с учетом следующего:

– перед установкой силового агрегата очистите метчиком от ржавчины резьбовые отверстия крепления опор силового агрегата;

– прокладку приемной трубы системы выпуска отработавших газов обязательно замените новой;

– при подсоединении трубопроводов к компрессору кондиционера уплотнительные кольца замените новыми;

– при подключении проводов и трубопроводов тщательно следите за правильностью их расположения в моторном отсеке, не допуская соприкосновения с нагревающимися и движущимися элементами силового агрегата.

После установки двигателя выполните следующее:

1. Залейте масло в двигатель (смотрите Замена масла в двигателе и масляного фильтра Chery Tiggo).

2. Залейте масло в коробку передач ( смотрите Проверка уровня и замена масла в коробке передач).

3. Залейте охлаждающую жидкость (смотрите Замена охлаждающей жидкости).

4. Удалите воздух из гидропривода выключения сцепления (смотрите Прокачка гидропривода выключения сцепления).

5. Удалите воздух из системы гидроусилителя рулевого управления (смотрите  Прокачка системы гидроусилителя рулевого управления).

6. Пустите двигатель и проверьте, нет ли подтекания топлива, масла и охлаждающей жидкости. Проверьте давление масла. Послушайте двигатель, он должен работать ровно, без посторонних шумов и стуков.

7. Для заправки хладагентом системы кондиционирования воздуха обратитесь на сервисную станцию, располагающую необходимым оборудованием.
