Снятие и установка механизма регулировки рулевой колонки Lada Largus

Инструменты:

• Гаечный ключ рожковый 10 мм
• Отвертка Torx Т20
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Ключ трещоточный

Снятие

1. Установить автомобиль на рабочий пост, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода массы от аккумуляторной батареи (ключ гаечный 10).

2. Отвернуть два винта крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снять верхний и нижний кожухи рулевой колонки (отвертка Torx Т20).

3. Снять приемную катушку транспондера с корпуса выключателя зажигания.

4. Отвернуть болт 2 крепления рукоятки механизма регулировки рулевой колонки и снять рукоятку 1 (отвертка Torx Т20).

5. Отвернуть гайку 3 крепления оси 4 механизма регулировки, снять шайбы, игольчатый подшипник и ось в сборе с механизмом блокировки (головка сменная 10, ключ трещоточный).

Снятие механизма регулировки рулевой колонки

1 - рукоятка механизма регулировки рулевой колонки;

2 - болт крепления рукоятки;

3 - гайка крепления оси;

4 - ось механизма регулировки рулевой колонки.

Установка

Примечание:

При установке механизма регулировки рулевой колонки убедиться в правильности установки двух зубчатых сегментов 1.

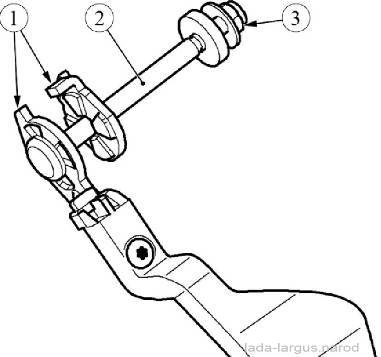

Механизм регулировки рулевой колонки

1 - зубчатые сегменты;

2 - ось механизма регулировки рулевой колонки;

3 - гайка крепления оси.

1. Установить на рулевую колонку ось 2 механизма регулировки в сборе с механизмом блокировки, установить игольчатый подшипник, шайбы и закрепить ось гайкой 3 (головка сменная 10, ключ трещоточный).

2. Установить на место рукоятку механизма регулировки и закрепить ее болтом (отвертка Torx Т20).

3. Отрегулировать усилие хода рукоятки механизма регулировки, изменяя момент затяжки гайки 3 крепления оси (головка сменная 13, ключ трещоточный).

4. Проверить работу механизма регулировки рулевой колонки.

5. Установить приемную катушку транспондера.

6. Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами (отвертка Torx Т20).

7. Подсоединить клемму провода массы к аккумуляторной батарее (ключ гаечный 10).
