Снятие и установка направляющей переднего тормоза Lada Largus

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г

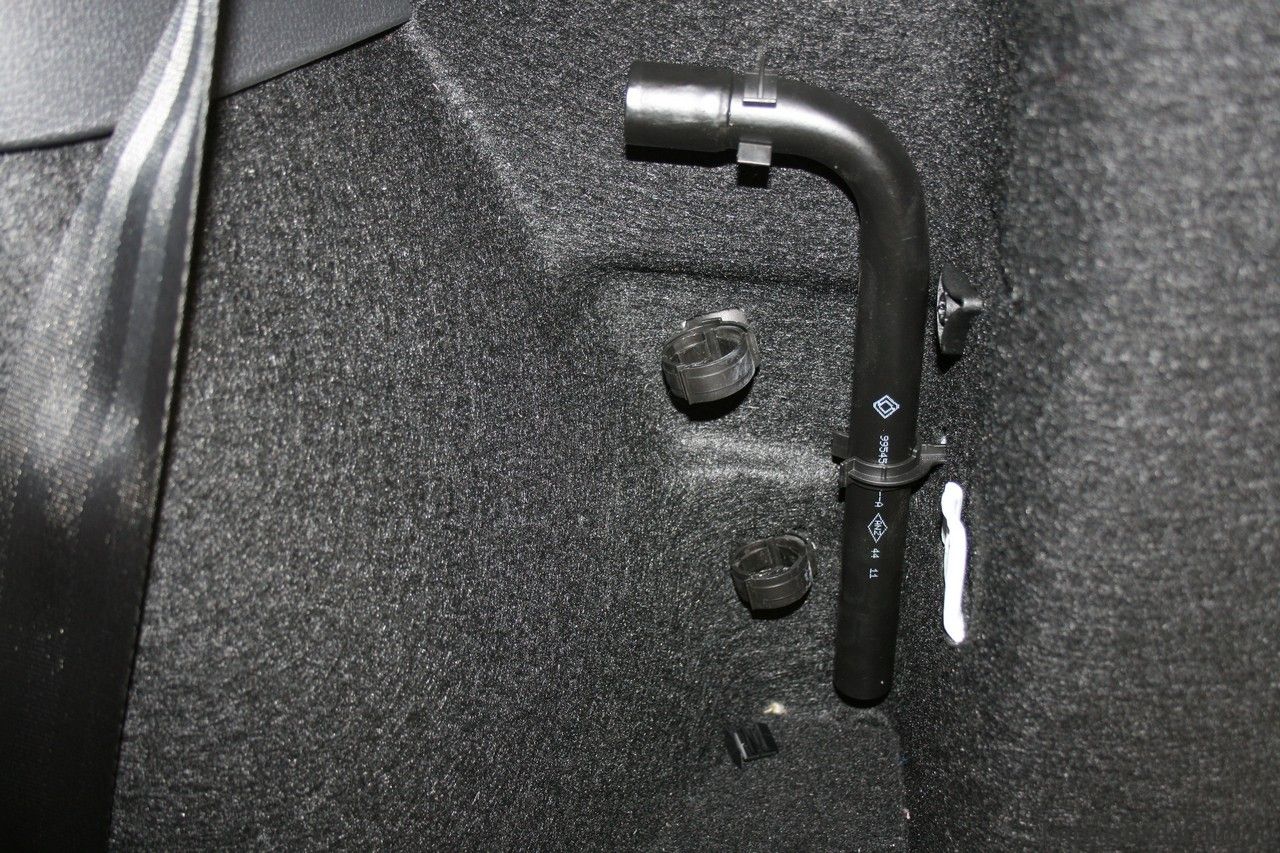

• Балонный ключ
• Щетка металлическая
• Гаечный ключ накидной изогнутый на 17 мм
• Вороток под торцевую насадку
• Удлинитель
• Насадка на вороток на 13 мм
• Насадка на вороток на 18 мм
• Крючок технологический
• Динамометрический ключ

Детали и расходники:

• Болты крепления направляющей к поворотному кулаку
• "Высокопрочный контровочный состав", номер для запчастей 77 11 230 112
• Болты крепления направляющих пальцев
• Клей "FRENETANCH", номер для запчастей 77 11 236 471

Снятие

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание.

2. Снимите переднее колесо с помощью балонного ключа.

3. Поднимите автомобиль на высоту, удобную для выполнения работ.

4. Очистите детали переднего тормоза с помощью металлической щетки.

5. Снимите колодки переднего тормоза, как описано в этой статье.

6. Дополнительно для автомобилей Lada Largus R90 с двигателем К7М отверните и извлеките болт крепления верхнего направляющего пальца с помощью накидного ключа и воротка с насадкой и подвесьте суппорт к пружине передней подвески с помощью технологического крючка.

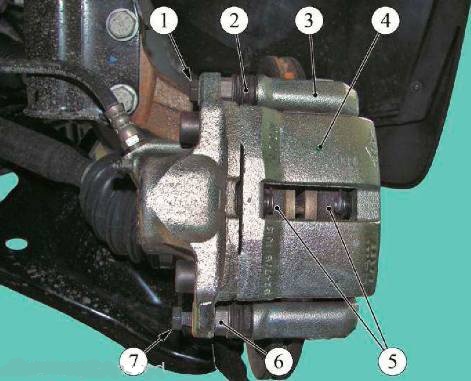

Детали переднего тормозного механизма Lada Largus с двигателем К7М:

1,7 - болты крепления направляющих пальцев;

2 - чехол защитный направляющего пальца;

3 - направляющая переднего тормоза;

4 - суппорт;

5 - тормозные колодки;

6 - направляющий палец.

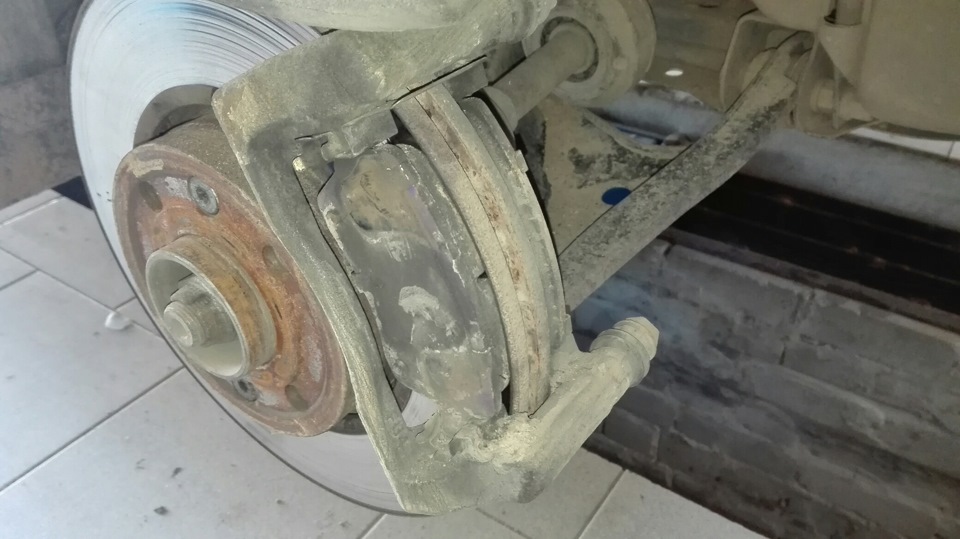

7. Отверните два болта 1 (на фото ниже) крепления направляющей переднего тормоза к поворотному кулаку с помощью воротка с насадкой на 18 мм, извлеките болты и снимите направляющую 2.

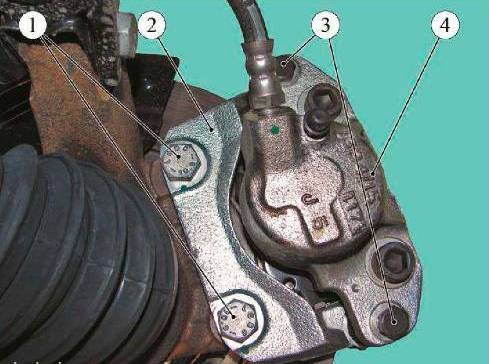

Снятие направляющей переднего суппорта:

1 - болты крепления направляющей;

2 - направляющая переднего тормоза;

3 - болты крепления направляющих пальцев;

4 - суппорт.

Установка

Примечание:

После снятия, болты 1 (четвертое фото) крепления направляющей к поворотному кулаку подлежат обязательной замене, так как фиксация болтов осуществляется клеевым составом, наносимым на резьбовую поверхность болтов. Повторное использование болтов не допускается.

1. Установите на поворотный кулак направляющую переднего тормоза и закрепите ее новыми болтами крепления с помощью воротка с насадкой, предварительно на резьбовую поверхность болтов нанесите "Высокопрочный контровочный состав" в количестве 1 г на каждый болт. Момент затяжки болтов 105 Н·м (10,5 кгс·м) обеспечьте с помощью динамометрического ключа.

Примечание:

После снятия, болты крепления направляющих пальцев подлежат обязательной замене, так как фиксация болтов осуществляется клеевым составом, наносимым на резьбовую поверхность болтов. Повторное использование болтов не допускается.

2. Установите колодки переднего тормоза, как описано в этой статье.

3. Дополнительно для автомобилей Lada Largus R90 с двигателем К7М, заверните болт крепления верхнего направляющего пальца с помощью накидного ключа и воротка с насадкой, предварительно на резьбовую часть болта нанесите клеевой состав "FRENETANCH" в количестве 1 г. Момент затяжки болта 34 Н·м (3,4 кгс·м) обеспечьте с помощью динамометрического ключа.

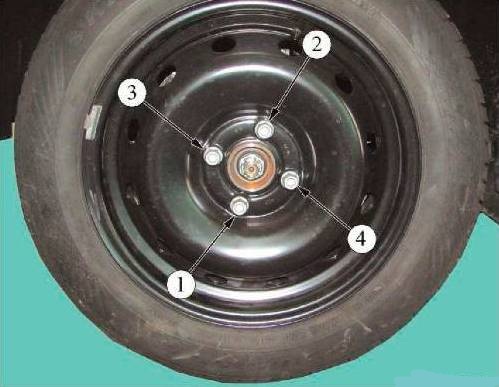

4. Установите с помощью балонного ключа переднее колесо, затянув болты крепления в последовательности, приведенной на фото ниже.

5. Проверьте эффективность рабочей тормозной системы.
