Снятие и установка рычага селектора переключения передач автоматической трансмиссии Mercedes-Benz W203

Снятие и установка рычага селектора переключения передач (с режимным переключателем W/S):

39 — прокладка;

40 — болты (4 штуки);

97 — промежуточный рычаг;

S16/10 — выключатель идентификации включенной передачи;

S16/10s2 — выключатель фонарей заднего хода;

Y66/1 — электромагнитный привод блокировки положений «R/P»

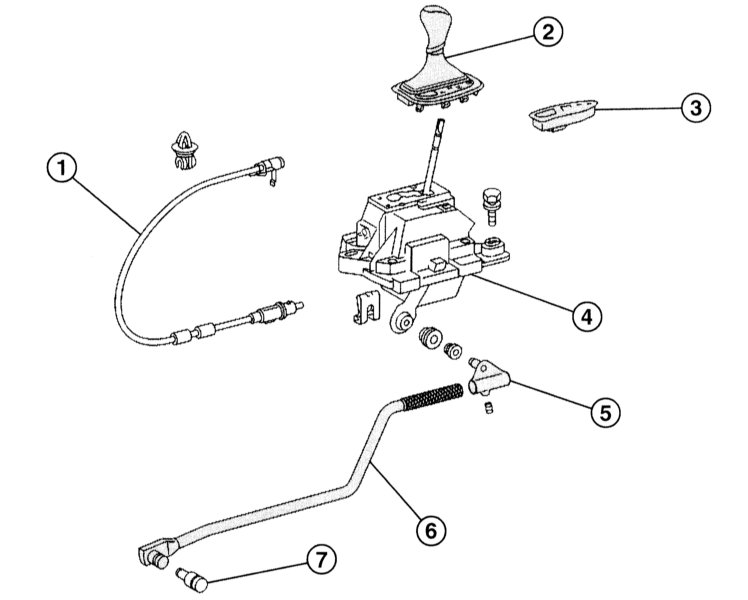

Привод управления АТ:

1 — трос центрального блока переключения передач;

2 — рукоятка рычага переключения передач;

3 — блок управления индикатором передач;

4 — центральный блок переключения передач;

5 — наконечник тяги переключения;

6 — тяга переключения передач;

7 — палец для соединения тяги.

Снятие

1. Снимите рычаг переключения от промежуточного рычага.

2. Снимите центральную консоль.

3. Отверните болты.

4. Отсоедините разъёмы и электромагнитный привод блокировки положений «R/P» от идентификационного выключателя, выключателя фонарей заднего хода.

5. Снимите рычаг селектора переключения передач в сборе с пола.

Установка

Установка проводится в порядке, обратном снятию. Проверьте на правильность установки прокладку (39) и её состояние, если необходимо, замените её.
