Снятие педального узла с автомобиля Волга ГАЗ 31105

Инструменты:

• вороток 3/4"
• насадка на вороток 13 мм
• удлинитель воротка 3/4"
• плоскогубцы

Примечания:

Снимаем на автомобиле Волга ГАЗ 31105 панель приборов. Отсоединяем наконечники двух проводов от выключателя сигнала торможения.

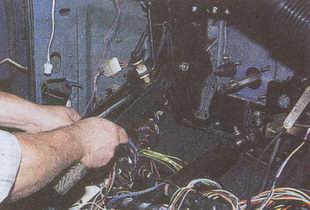

1. Головкой «на 13» с удлинителем отворачиваем две гайки верхнего крепления кронштейна педального узла.

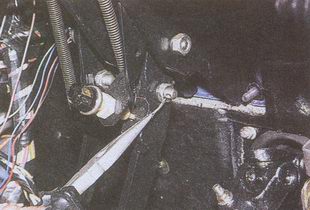

2. Пассатижами вынимаем шплинт болта-оси толкателя педали тормоза (для наглядности растяжка снята), и отворачиваем гайку ключом «на 19», удерживая болт-ось ключом «на 17». Вынимаем болт-ось.

3. Вынимаем болт-ось толкателя педали сцепления.

4. В отверстия педалей сцепления и тормоза вставлены пластмассовые втулки. При сборке нанесите на них смазку.

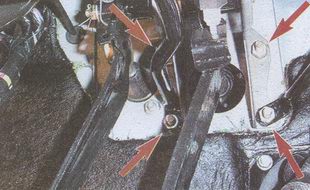

5. Ключом «на 13» отворачиваем четыре гайки крепления кронштейна к панели. Снимаем растяжки.

6. Вынимаем педальный узел.

7. Устанавливаем на автомобиль Волга ГАЗ 31105 педальный узел в обратной последовательности.
