Снятие, разборка и установка генератора ВАЗ (Lada) Kalina 1117 2004-2013

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 7 мм
• Насадка на вороток 8 мм
• Насадка на вороток 13 мм
• Насадка на вороток 17 мм
• Высокая насадка на вороток 24 мм
• Шестигранный ключ 8 мм
• Трубный ключ
• Отвертка плоская средняя
• Маркер
• Оправка
• Молоток большой
• Двухзахватный съемник
• Паяльник

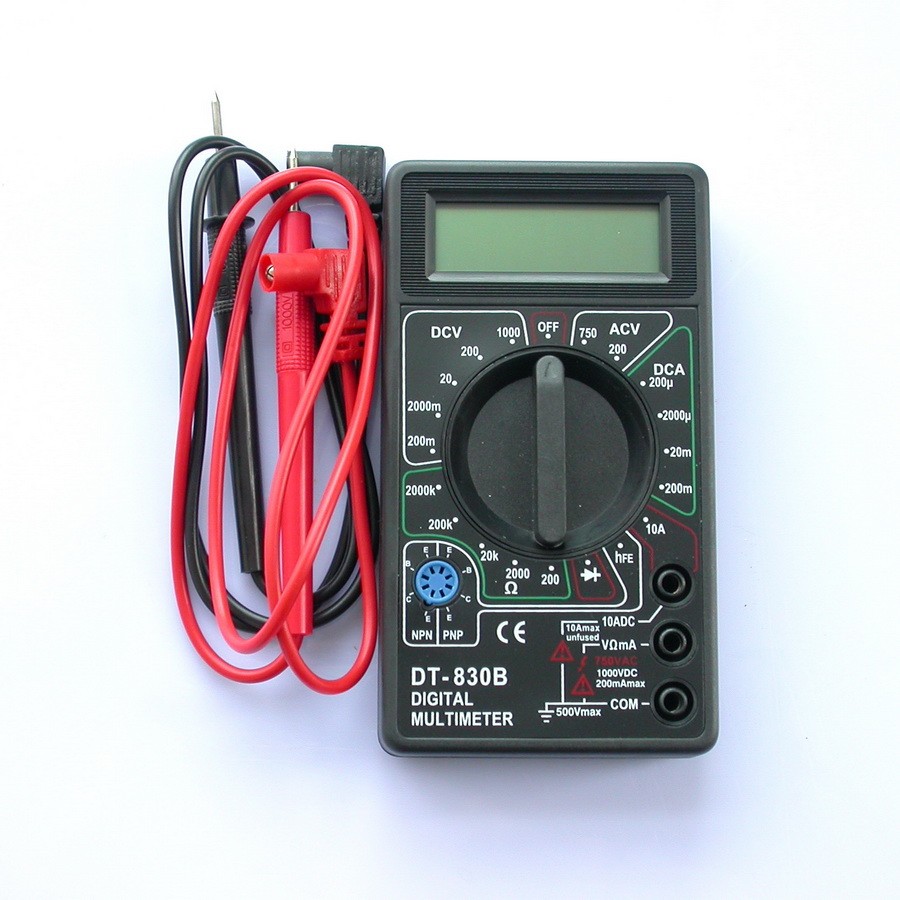

• Электрический тестер
• Оправка по диаметру заднего подшипника

Детали и расходники:

• Деревянный брусок

Снятие генератора

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Снимаем ремень генератора. Нажав на фиксатор колодки про­вода предварительного возбуж­дения генератора, отсоединяем колодку от разъема регулятора напряжения.

2. Головкой «на 13» отворачиваем гайку крепления наконечников проводов к выводу «В+», и снимаем их с вывода.

3. Головкой «на 17» отворачиваем болт нижнего крепления генера­тора и вынимаем его. Вынимаем гайку из кронштейна ге­нератора.

4. Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

5. Снимаем генератор.

Разборка генератора

1. Разбираем генератор 5132. 3771 для замены регулятора напряжения, выпря­мительного блока, ротора, статора и подшипников. Головкой «на 8» отворачиваем три гайки крепления кожуха.

2. Снимаем кожух.

3. Снимаем со шпилек крепления ко­жуха три металлические шайбы.

4. Шлицевой отверткой отворачи­ваем два винта крепления выво­дов регулятора напряжения.

5. Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

6. Снимаем регулятор.

7. Маркером помечаем взаимное положение крышек генератора.

8. Головкой «на 7» отворачиваем че­тыре болта, стягивающие крышки.

9. Снимаем заднюю крышку со ста­тором в сборе.

10. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно перед­ней крышки. Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора.

11. Отворачиваем гайку крепления шки­ва, зажав инструментальную головку трубным ключом или в тисках. Снимаем пружинную шайбу. Снимаем шкив.

12. Снимаем распорную шайбу.

13. Выталкиваем вал ротора из передней крышки.

14. Снимаем крышку.

15. Для замены переднего подшипника, шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

16. Снимаем прижимную пластину.

17. Руками выталкиваем подшипник из гнезда.

18. Снимаем его подшипник. Если вытолкнуть подшипник не удает­ся, выбиваем его с помощью оправки или инструментальной головки подходящего диаметра.

19. Для замены заднего подшипника, двухзахватным съемником спрес­совываем подшипник с вала ротора.

Предупреждение:

При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ротора. Для установки захватов съемни­ка на пластмассовой втулке ротора выполнены две лыски.

20. Если необходимо снять выпрямительный блок или статор, отпаиваем шесть выводов об­мотки статора от выводов выпря­мительного блока.

21. Отвернув ключом «на 8» три гай­ки крепления, снимаем выпрямительный блок и статор. Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус.

22. Сборку генератора выполняем в обратной последовательности. Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок, и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходяще­го диаметра, прилагая усилие только к внутреннему кольцу подшипника.

23. Если передний подшипник не удается вставить в крышку генератора, запрессовываем его подходя­щей инструментальной голов­кой, прилагая усилие к наружному кольцу подшипника.
