Снятие, замена, установка радиатора системы охлаждения двигателя Renault Logan 2004-2015 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ с наконечником Torx (звездочка) Т30
  • Ключ с наконечником Torx (звездочка) Т20
  • Гаечный ключ рожковый 7 мм
  • Гаечный ключ рожковый 10 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Пассатижи
  • Компрессор

Детали и расходники:

  • Радиатор системы охлаждения двигателя
  • Нижние подушки радиатора (2 шт.)
  • Верхние подушки кронштейнов радиатора (2 шт.)
  • Охлаждающая жидкость
  • Силиконовый герметик
  • Емкость по размеру радиатора
  • Емкость для слива охлаждающей жидкости
  • Пробка

Примечание:

Замену радиатора системы охлаждения двигателя проводят при нарушении его герметичности и наличии видимых трещин на его бачках.

1. Сливаем охлаждающую жидкость из системы охлаждения двигателя, как описано здесь.

Слив охлаждающей жидкости из системы Renault Logan

2. Выкручиваем справа и слева по три винта крепления переднего бампера и нижней части брызговика двигателя.

Винты нижнего крепления бампера Renault Logan 1

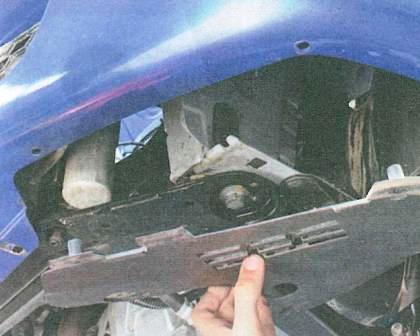

3. Снимаем два нижних брызговика двигателя, как описано здесь.

Снимаем нижние брызговики двигателя Renault Logan

4. При помощи отвертки поддеваем по одному крепежному пистону кронштейнов переднего бампера слева и справа.

Крепежный пистон бампера Renault Logan

5. Выкручиваем три винта крепления бампера к подрамнику.

Винты крепления бампера к подрамнику Renault Logan

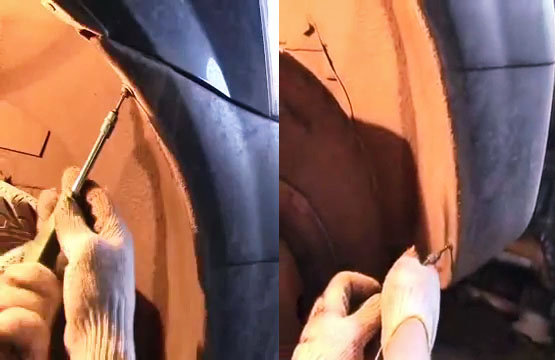

6. Далее отворачиваем по два винта крепления бампера к передним крыльям и кузову автомобиля. Винты расположены в нишах передних колес.

Откручивание винтов крепления бампера к передним крыльям Renault Logan 1

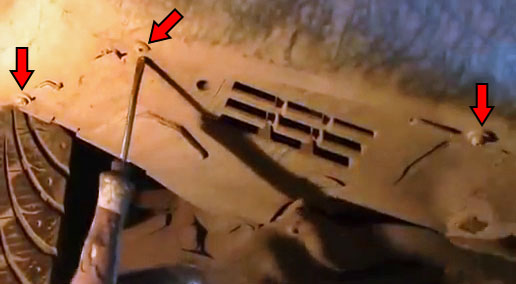

7. Также выкручиваем крепежные винты, расположенные снизу автомобиля.

Винт нижнего крепления бампера Renault Logan

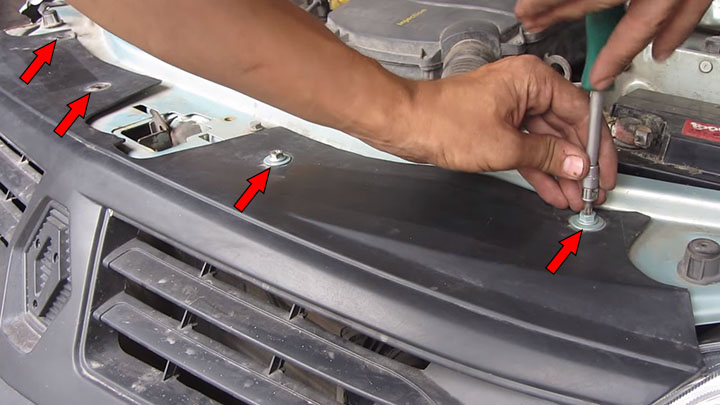

8. Выкручиваем винты крепления облицовки радиатора.

Расположение винтов крепления облицовки радиатора Renault Logan

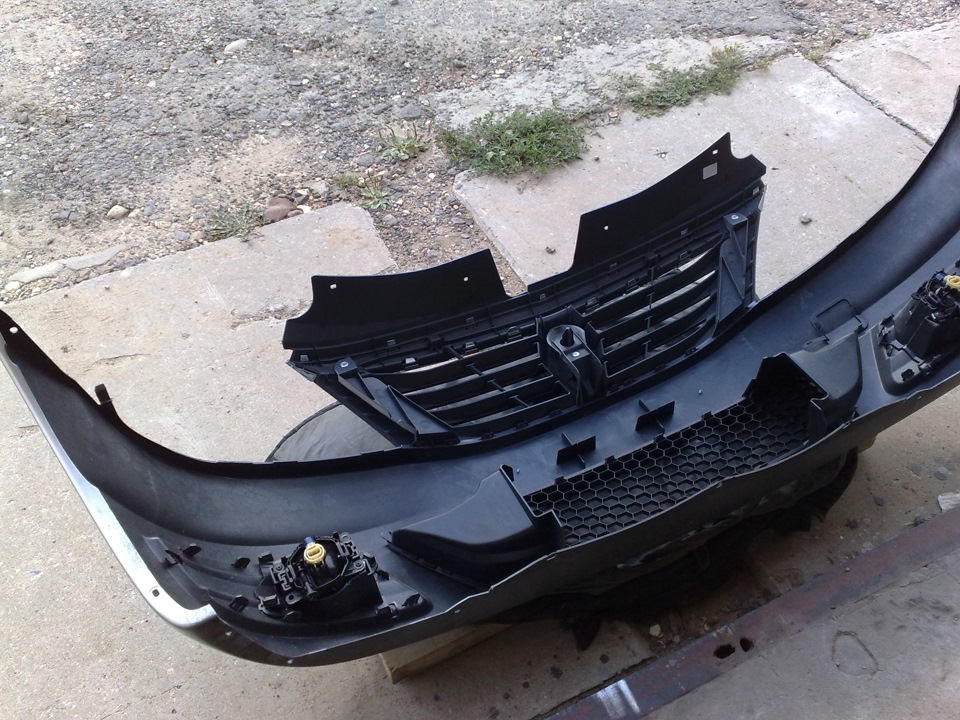

9. Снимаем передний бампер вместе с облицовкой радиатора.

Передний бампер с облицовкой радиатора в сборе Renault Logan

10. Выкручиваем два винта крепления кронштейна бачка гидроусилителя рулевого управления.

Винты крепления кронштейна бачка гидравлического усилителя рулевого управления Renault Logan

11. Отодвигаем бачок гидроусилителя рулевого управления и его кронштейн в сторону.

Бачок гидроусилителя руля Renault Logan

12. Разжав держатель, извлекаем из него шланг, идущий от бачка гидроусилителя рулевого управления.

Шланг гидроусилителя руля Renault Logan

13. Аналогичным образом извлекаем из держателя трубку компрессора кондиционера.

Труба компрессора кондиционера Renault Logan

14. Отсоединяем колодку жгута проводов от дополнительного сопротивления.

Колодка жгута проводов дополнительного сопротивления Renault Logan

15. Отсоединяем колодку жгута проводов от электродвигателя вентилятора охлаждения.

Колодка жгута проводов электровентилятора охлаждения Renault Logan

16. Извлекаем жгут проводов из держателя.

Жгут проводов электровентилятора охлаждения Renault Logan

17. Извлекаем жгут проводов из держателя, расположенном на кожухе электровентилятора.

Держатель жгута проводов электровентилятора Renault Logan

18. Отжимаем фиксатор и слегка поднимаем левую сторону кожуха вентилятора, чтобы извлечь его из держателя.

Левый фиксатор кожуха электровентилятора охлаждения Renault Logan

19. Таким же образом вынимаем из держателя правую сторону кожуха вентилятора.

Правый держатель кожуха электровентилятора охлаждения Renault Logan

20. Вынимаем из моторного отсека кожух с электровентилятором охлаждения.

Кожух с электровентилятором охлаждения Renault Logan

21. Ослабляем хомут пароотводящего шланга радиатора. Для этого нужно пассатижами сдавить его лепестки. Смещаем хомут вниз по шлангу.

Снятие хомута пароотводящего шланга радиатора Renault Logan

22. Снимаем пароотводящий шланг с патрубка радиатора.

Снятие пароотводящего шланга радиатора Renault Logan

23. Выкручиваем левый болт крепления радиатора системы кондиционирования к радиатору системы охлаждения двигателя.

Отворачивание болта левого крепления радиатора кондиционера Renault Logan

24. Теперь отворачиваем правый болт крепления радиатора системы кондиционирования к радиатору системы охлаждения двигателя.

Отворачивание болта правого крепления радиатора кондиционера Renault Logan

25. Слева выкручиваем болт крепления кронштейна радиатора системы охлаждения двигателя.

Отворачивание болта крепления кронштейна радиатора системы охлаждения двигателя Renault Logan

26. Снимаем левый кронштейн крепления радиатора системы охлаждения. Таким же образом снимаем правый кронштейн крепления радиатора.

Снятие левого кронштейна радиатора системы охлаждения Renault Logan

27. Отсоединяем радиатор системы охлаждения двигателя от радиатора системы кондиционирования, приподымаем радиатор кондиционирующей системы и выводим его проушины из держателей, которые расположены на радиаторе системы охлаждения двигателя.

Проушина радиатора системы охлаждения Renault Logan

Примечание:

На радиаторе системы охлаждения двигателя имеются два держателя. Они расположены с правой и левой сторон радиатора.

28. Извлекаем радиатор системы охлаждения двигателя из моторного отсека.

Снятие радиатора Renault Logan

Примечание:

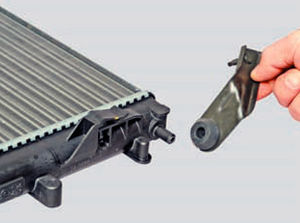

На установочных штифтах каждого радиаторного бачка имеются нижние опорные подушки. Снимите их и замените, если были оказались сдавленными, изношенными и потрескавшимися.

Подушки радиатора системы охлаждения Renault Logan

29. Проводим осмотр верхних подушек крепежных кронштейнов радиатора. Если они износились, потрескались и потеряли свою упругость, то замените их на новые.

Кронштейн с подушкой для крепления радиатора системы охлаждения Renault Logan

30. Установка снятых деталей производится в порядке обратном снятию.

Примечание:

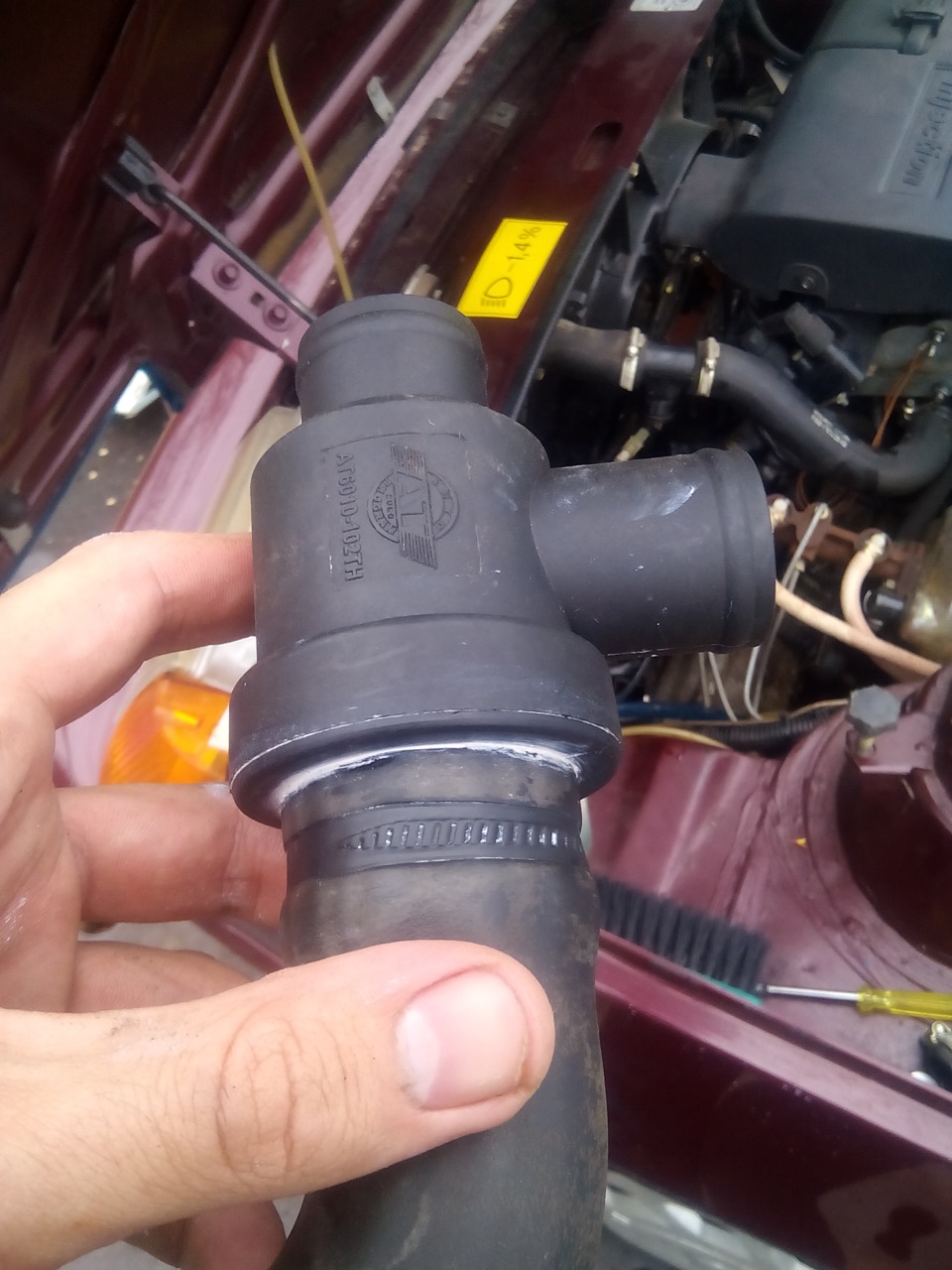

Чтобы обеспечить хорошую герметичность, нанесите тонкий слой силиконового герметика на все патрубки соединений шлангов системы охлаждения.

Патрубки системы охлаждения Renault Logan соединенные герметиком

31. Залейте в систему новую охлаждающую жидкость, как описано здесь.

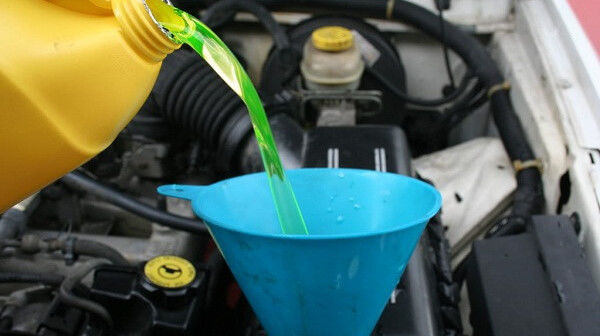

Заливка охлаждающей жидкости в систему охлаждения Renault Logan

Проверка герметичности радиатора

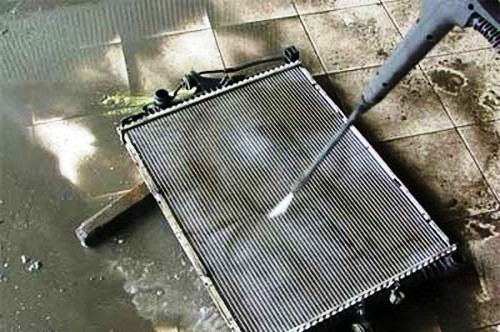

1. Промываем радиатор снаружи струей воды и после этого просушиваем его. Проводим осмотр пластмассовых бачков радиатора на наличие трещин и если таковые обнаружены, производим замену радиатора.

Промывка струей воды радиатора Renault Logan

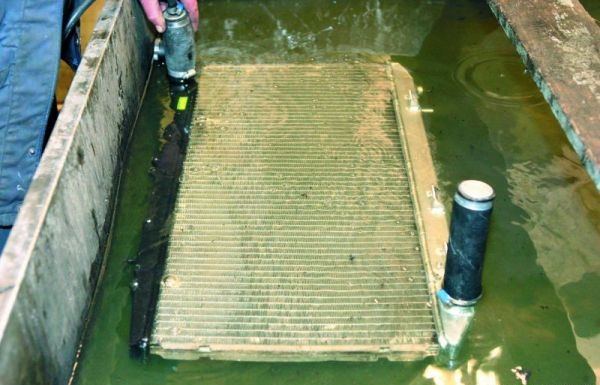

2. Для проверки герметичности радиатора, нужно плотно закрыть один из патрубков в другой направить сжатый воздух под давлением 0.1 МПа. Затем радиатор опускается в емкость с водой, где и производится его осмотр на наличие выходящих пузырьков воздуха.

Проверка радиатора Renault Logan на герметичность

Примечание:

Если нет емкости подходящих размеров, можно проверять радиатор частями, поочередно опуская в воду каждый его край.
