Стекло ветровое, боковое, погрузочных дверей

Инструменты:

Отвертка плоская средняя
Гаечный ключ рожковый 10 мм
Гаечный ключ рожковый 13 мм
Отвертка Torx Т20
Отвертка крестовая средняя
Вороток под торцевую насадку
Насадка на вороток 17 мм
Пила проволочная витая ТУ 64-1-749-80
Нож технологический
Набор щупов
Набор рихтовочного инструмента
Линейка металлическая
Шприц-пистолет

Детали и расходники:

Лента клеевая

Лента клеевая Lada Largus

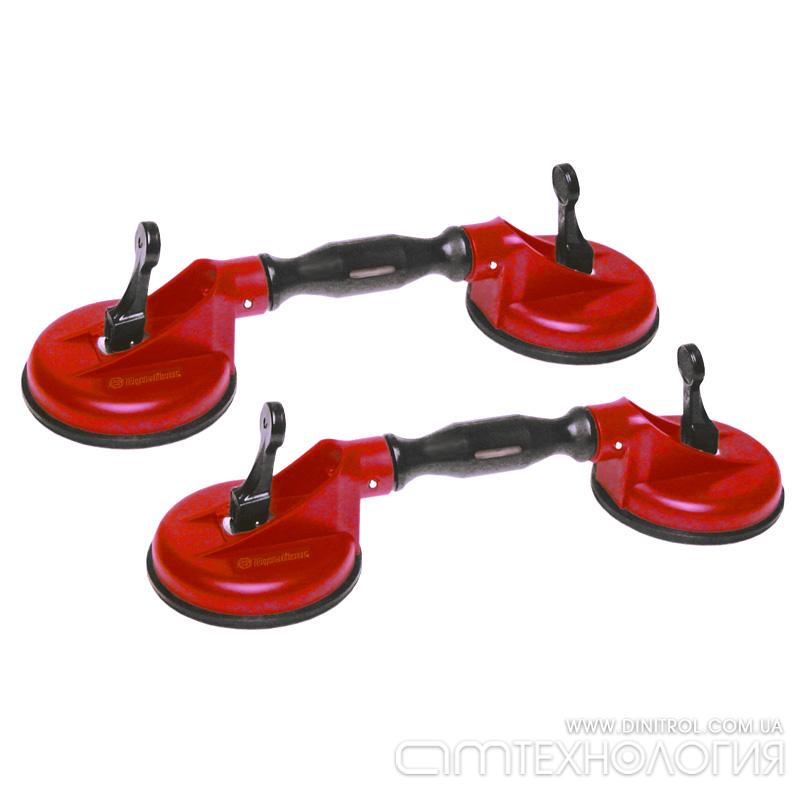

Держатели-присоски

Держатели-присоски Lada Largus

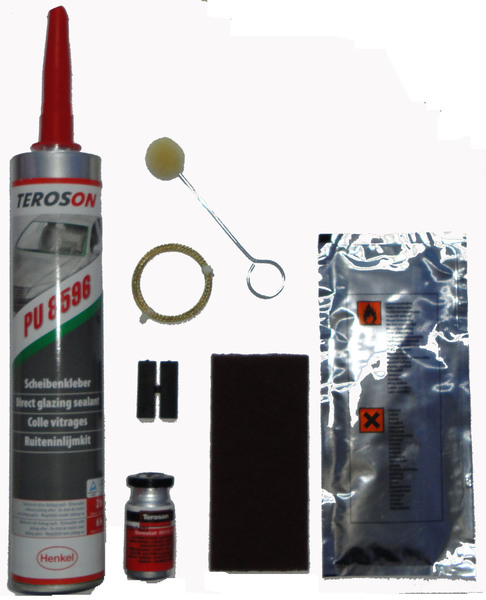

Клеевая система "Терозон"

Клеевая система "Терозон" Lada Largus

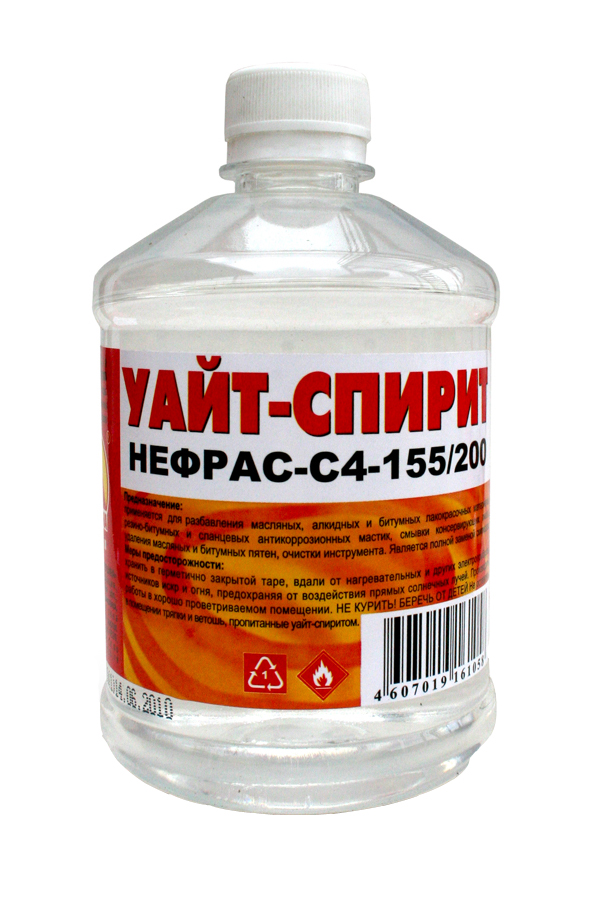

Уайт-спирит

Уайт-спирит Lada Largus

Ветошь

Ветошь Lada Largus

Грунт первичный

Грунт первичный Lada Largus

Кисть

Кисть Lada Largus

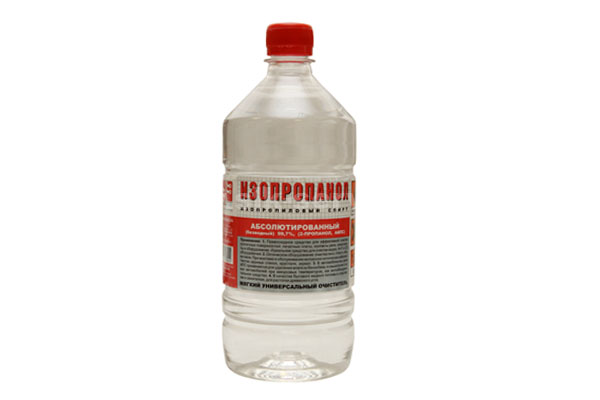

Спирт изопропиловый

Спирт изопропиловый Lada Largus

1. Установить автомобиль на рабочее место, затормозить стояночным тормозом и подготовить к работе: поднять капот, опустить опускные стекла дверей, отсоединить клемму провода массы от аккумуляторной батареи (отвертка плоская, ключ гаечный на 10).

2. Произвести разборку салона для снятия стекла ветрового окна:

- снять рычаги стеклоочистителя, отвернуть винты крепления облицовок рамы ветрового окна, снять облицовки (ключ гаечный 13, отвертка Torx Т20);

- снять обивки стоек ветрового окна (отвертка плоская);

- снять внутреннее зеркало заднего вида (отвертка плоская);

- отвернуть по два винта и снять противосолнечные козырьки с держателями (отвертка крестообразная);

3. Произвести разборку салона для снятия боковых стекол:

- откинуть спинки заднего сиденья;

- снять облицовки болтов верхнего крепления задних боковых ремней безопасности, отвернуть болты (головка сменная 17, вороток);

- снять обивки задних стоек (отвертка Torx Т20, отвертка плоская).

4. Для левой погрузочной двери снять рычаг стеклоочистителя.

5. Защитить лакокрасочное покрытие кузова в зоне, прилегающей к стеклу от повреждения при разрезании клеевого шва, как показано на рисунке 1 (лента клеевая).

Снятие

1. Проколоть клеевой шов и в проколотое отверстие пропустить пилу проволочную витую, разрезать клеевой шов или разрезать клеевой шов виброэлектро(пневмо)ножом с длинной режущей части 45...55 мм (прошивка технологическая, пила проволочная витая ТУ 64-1-749-80 или держатель ZEPK 05 по каталогу ф. Henkel, или вибропневмонож типа USAG, Италия, или виброэлектронож типа FEIN модель 53602, Германия).

2. Извлечь стекло из проема (держатели - присоски).

3. Операции по срезанию клеевого шва и извлечению стекол выполнять с помощником.

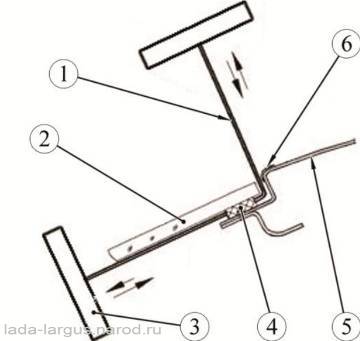

Приспособление для разрезания клеевого соединения стекол автомобиля Lada Largus

Рисунок 1 - Приспособление для разрезания клеевого соединения стекол автомобиля

1 - пила проволочная L=300... 500 мм;

2 - стекло окна автомобиля;

3 - ручка пилы;

4 - клеевой шов;

5 - кузов автомобиля;

6 - лента клеевая.

Установка

1. Подготовить склеиваемые поверхности (технологическая последовательность операций по подготовке поверхностей показана на примере клеевой системы фирмы "Терозон").

2. Проверить величину зазоров по периметру прилегания ветрового стекла к раме ветрового окна. Проверку производить с помощью стекла ветрового технологического. Величина зазоров должна быть не боле 2 мм (набор щупов). При необходимости произвести правку проема окна (набор рихтовочного инструмента).

3. Положить снятое или новое стекло с помощью держателей-присосок на рабочий стол наружной поверхностью вниз (стол типа БС-152 с покрытием из войлока или линолеума).

4. Равномерно срезать оставшийся клеевой шов на раме окна и снятом стекле, оставив слой толщиной 1...2 мм (нож технологический или виброэлектро(пневмо)нож с укороченной длиной режущей части ножа (16...8 мм).

5. При появлении в процессе срезания стекла участков проема окна, открытых до металла, обезжирить данные участки, затем нанести на обезжиренные поверхности грунт. Дать выдержку для сушки грунта 15 минут в естественных условиях (уайт-спирит, ветошь обтирочная, грунт первичный, кисть).

6. Нанести на загрунтованные кромки проема окна праймер для эмали (из комплекта поставки клеевой системы), не допуская попадания праймера на остатки старого клея и на лицевые поверхности кузова. Сушка нанесенного праймера не менее трех минут в естественных условиях.

7. Обезжирить слой старого клея изопропиловым спиртом.

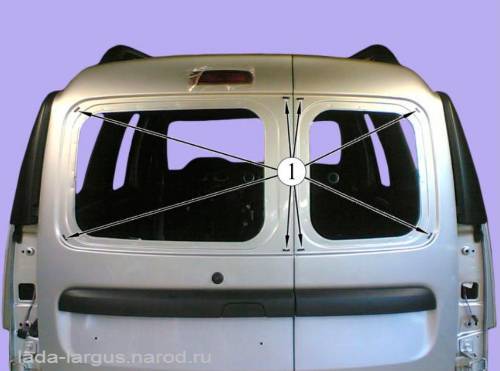

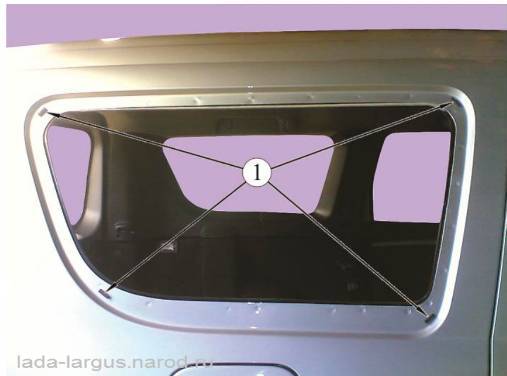

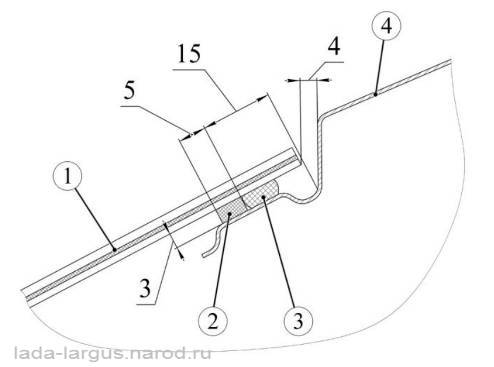

8. Для обеспечения требуемой толщины клеевого шва, в места, указанные на рисунках 16-5, 16-6, 16-8, 16-10, установить дистанционные прокладки толщиной: для ветрового и стекол погрузочных дверей - 3+1 мм; для боковых стекол - 6+1 мм.

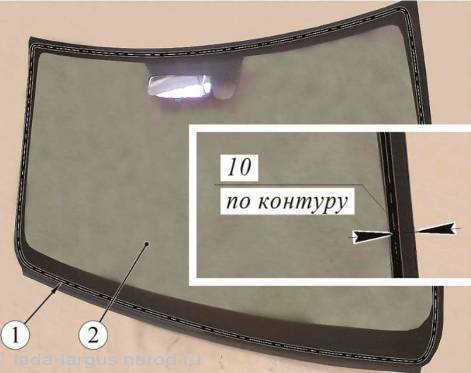

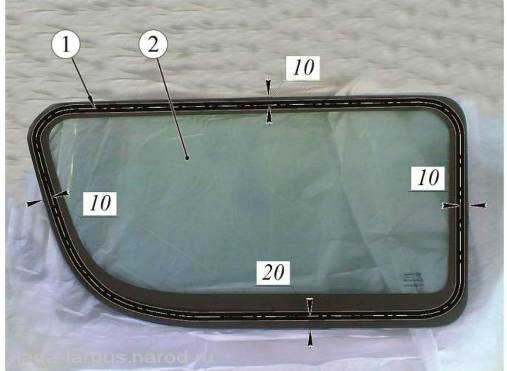

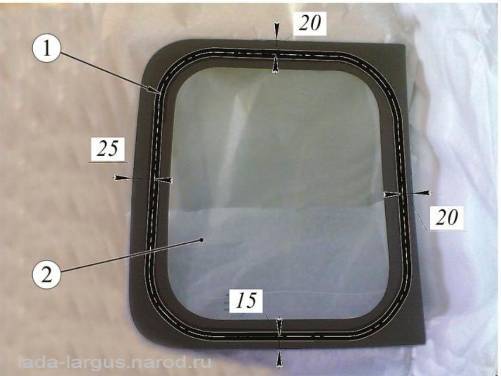

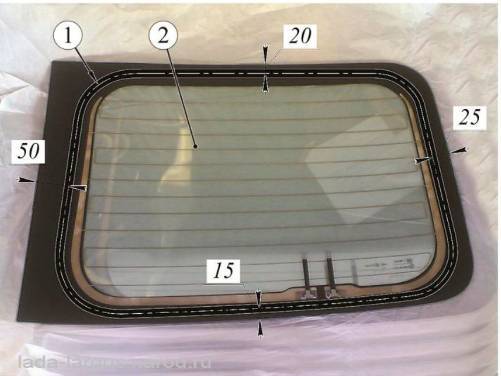

9. В случае установки нового стекла, обработать периметр стекла очистителем (из комплекта поставки клеевой системы) или изопропиловым спиртом, затем нанести праймер для стекла (из комплекта поставки клеевой системы) по краю стекла полосой шириной 18...20 мм в месте нанесения клея в соответствии со схемами, показанными на рисунках 16-7, 16-9, 16-11, 16,12. После нанесения праймера просушить покрытие не менее трех минут в естественных условиях.

10. Обезжирить кромку окантовки, прилегающей к клеевому шву, и установить окантовку на нижний торец ветрового стекла, обеспечив плотное прилегание окантовки к стеклу (уайтспирит или обезжириватель из комплекта поставки).

11. Проколоть выходное отверстие в тубе, надеть на тубу поставляемый в комплекте наконечник (прошивка технологическая). Если наконечник тубы с клеем требует подготовки, то подготовить его к работе, как показано на рисунке 2 (нож технологический, линейка). Установить тубу с клеем в шприц-пистолет.

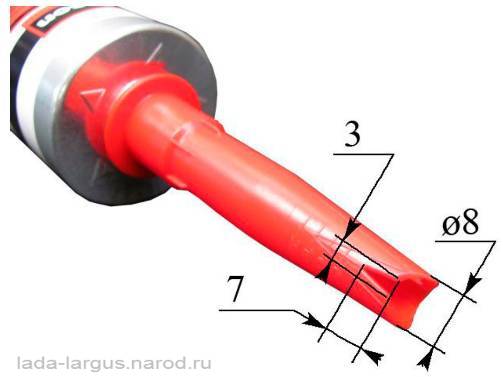

Схема обрезки наконечника тубы Lada Largus

Рисунок 2 - Схема обрезки наконечника тубы

12. Нанести клей на стекло равномерным, непрерывным валиком треугольного сечения, как показано на рисунке 3, по нанесенному праймеру (линейка металлическая, шприц-пистолет, клей из комплекта для вклеивания стекол Monopac Evolution, S-P Kit, Bipac Evolution или клей "Тсростат UHV/M". или "Бетасил 170Г").

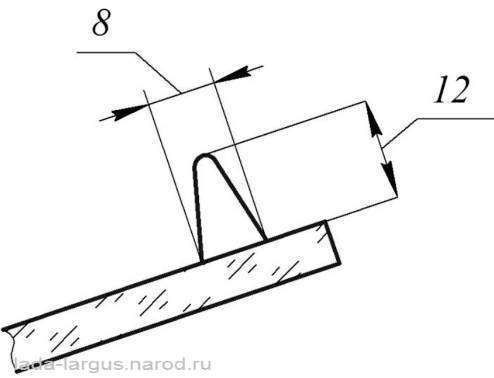

Форма валика клея до установки на кузов Lada Largus

Рисунок 3 - Форма валика клея до установки на кузов

Примечание:

Допускается наносить клей на фланец проема окна.

Норма расхода клея на один автомобиль: для ветрового окна - 400 мл; для стекла левой погрузочной двери - 150 мл, для стекла правой погрузочной двери - 100 мл; для бокового стекла - 150 мл.

13. Убедиться в надежности крепления держателей, рисунок 4, на стекле. Установить стекло на проем окна, обеспечив по периметру равномерный зазор между торцом стекла и кузовом. Максимально допустимое время выдержки нанесенного клея до установки стекла на кузов составляет 15...20 минут.

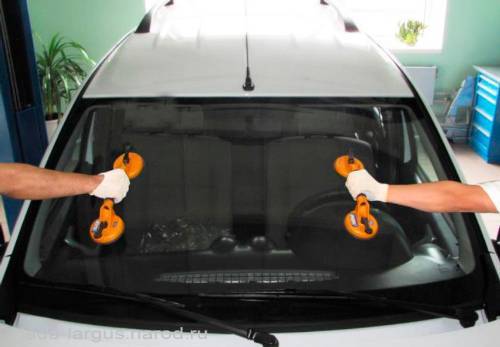

Установка стекла с помощью держателей Lada Largus

Рисунок 4 - Установка стекла с помощью держателей

14. Равномерно и осторожно прижать стекло к проему, обеспечив равномерное раздавливание валика клея.

Примечание:

- запрещается смешивать материалы разных клеевых систем;

- запрещается использовать материалы после истечения срока;

- уменьшение толщины клея между стеклом и кузовом менее указанного недопустимо, так как это приводит к трещине стекла в эксплуатации;

- наличие клея на лицевых поверхностях кузова и стекла не допускается. При необходимости излишки клея удалить (ветошь, уайт-спирит);

- операции по установке стекла выполнять с помощником;

- оптимальный режим полимеризации клея: температура воздуха 23°С, влажность 50%, при пониженной температуре и влажности время полимеризации клея увеличивается.

15. Во избежание "сползания" стекла вниз, закрепить его тремя кусками клейкой ленты к кузову длинной 250 - 300 мм.

16. Во избежание смещения стекла запрещается перемещать автомобиль и резко закрывать двери в течение 7...8 часов после установки стекол. Опускные стекла дверей держать открытыми, чтобы при закрывании дверей не возникало воздушного давления на стекло. Работы, связанные с приложением усилий к стеклу, можно начинать спустя 14 часов после приклейки. Оптимальная прочность клеевого соединения достигается, в зависимости от погодных условий, через 4...6 суток.

17. Проверить автомобиль на герметичность. Для этого необходимо пролить клеевой шов установленного стекла струей воды (мойка шланговая). Течь по клеевому шву не допускается.

18. Установить обивки, облицовки и другие детали, снятые с автомобиля, в порядке, обратном снятию. Очистить стекло с двух сторон (ветошь, изопропиловый спирт или очиститель из комплекта поставки).

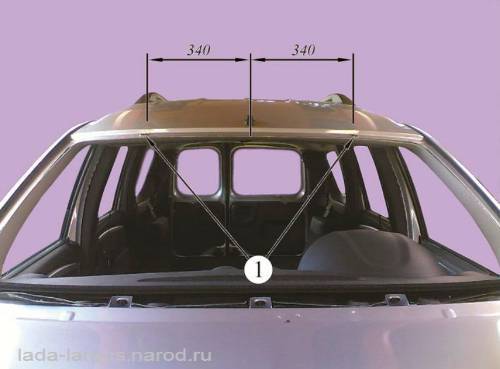

Схема наклейки дистанционных прокладок на проем ветрового окна Lada Largus
