Замена опор силового агрегата Kalina

Инструмент:

• Регулируемый упор
• Гаечный ключ накидной изогнутый 17 мм
• Вороток под торцевую насадку
• Насадка на вороток 8 мм
• Насадка на вороток 19 мм
• Насадка на вороток Е-14
• Отвертка крестовая средняя

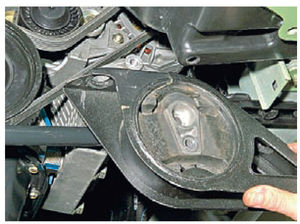

1. Для демонтажа задней опоры сило­вого агрегата устанавливаем под картер ко­робки передач регулируемый по высоте упор.

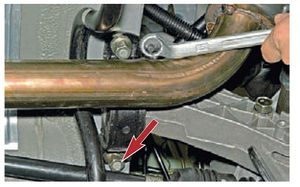

2. Накидным z-образным ключом «на 17» отворачиваем две гайки крепления опоры к кузову.

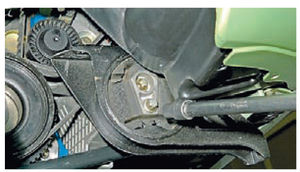

3. Немного опустив упор, накидным ключом или головкой «на 19» отворачиваем болт крепления опоры к кронштейну задней опо­ры силового агрегата и вынимаем болт из опоры.

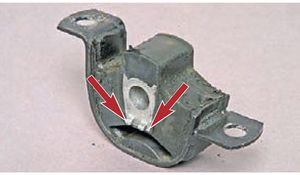

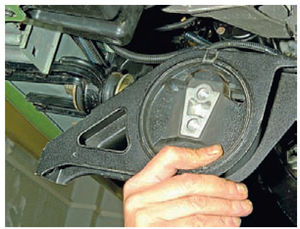

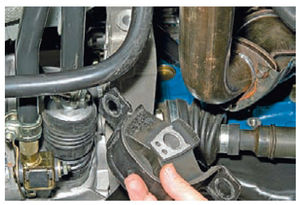

4. Снимаем заднюю опору силового агрегата.

5. Устанавливаем заднюю опору сило­вого агрегата в обратной последова­тельности.

Примечание:

При этом более высокая лапка опоры должна быть обращена к правой стороне автомобиля, а между двумя выступами на внутренней обойме опоры должен расположиться выступ на кронштейне задней опоры.

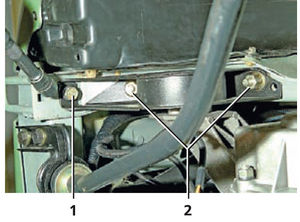

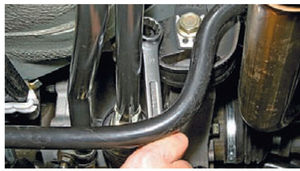

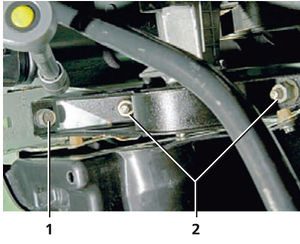

6. При замене передней правой опоры силового агрегата снимаем правый грязезащитный щиток силового аг­регата, как описано здесь. После чего устанавливаем под поддон карте­ра двигателя регулируемый по высо­те упор и головкой «на 17» отворачиваем болт 1 и две гайки 2 крепления опоры к кузову.

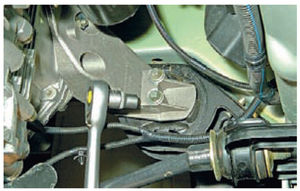

7. Немного опустив упор, головкой «Е-14» отворачива­ем два винта крепления опоры к кронштейну блока цилиндров.

8. Снимаем переднюю правую опору силового агрегата.

9. Устанавливаем переднюю правую опору силового агрегата в обратной последовательности.

10. При замене передней левой опоры силового агрегата снимаем левый грязезащитный щиток силового агрегата, как описано здесь. Затем устанавливаем под картер коробки передач регулируемый упор и головкой «на 17» отворачиваем болт 1 и две гайки 2 крепления опоры к кузову.

11. Немного опустив упор головкой «Е-14» отворачиваем два винта крепления кронштейна коробки передач к опоре.

12. Снимаем переднюю левую опору силового агрегата.

13. Устанавливаем переднюю левую опору силового агрегата в обратной последовательности.

Примечание:

Передние правая и левая опоры силового агрегата имеют внешнее сходство, но они не взаимозаменяемы. Отличить их можно по отвер­стиям во внутренних обоймах подушек: в обойме подушки правой опоры отверстия глад­кие, а в отверстиях левой опо­ры — нарезана резьба.
