Замена выключателей и ламп подсветки на панели приборов Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Плоскогубцы
• Отвертка крестовая средняя
• Набор пластиковых монтажек
• Отвертка плоская малая

Детали и расходники:

• Кнопка привода замка багажника
• Переключатель наружного освещения
• Выключатель аварийной сигнализации
• Выключатель обогрева заднего стекла
• Переключатель режимов работы вентилятора отопления и вентиляции салона
• Лампа W1,2W - 2 шт.

Замена кнопки привода замка багажника

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Для замены выключателя привода замка багажника снимите крышку монтажного блока с панели приборов.

3. Плоскогубцами сожмите два фиксатора выключателя и выньте его из крышки монтажного блока.

4. Установите выключатель привода замка багажника в обратной последовательности.

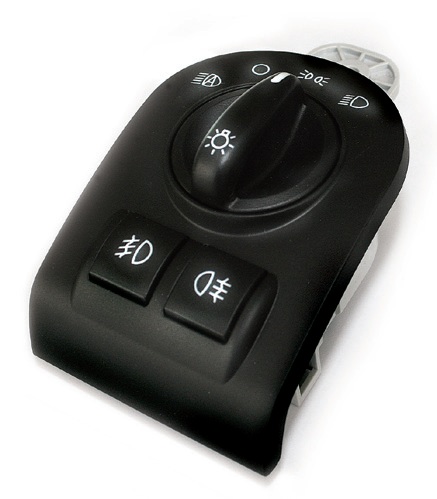

Замена переключателя наружного освещения

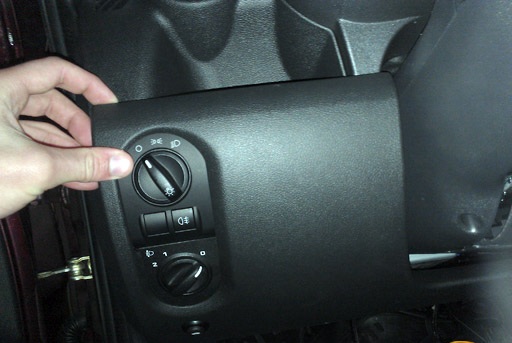

1. Для замены переключателя наружного освещения снимите крышку монтажного блока с панели приборов.

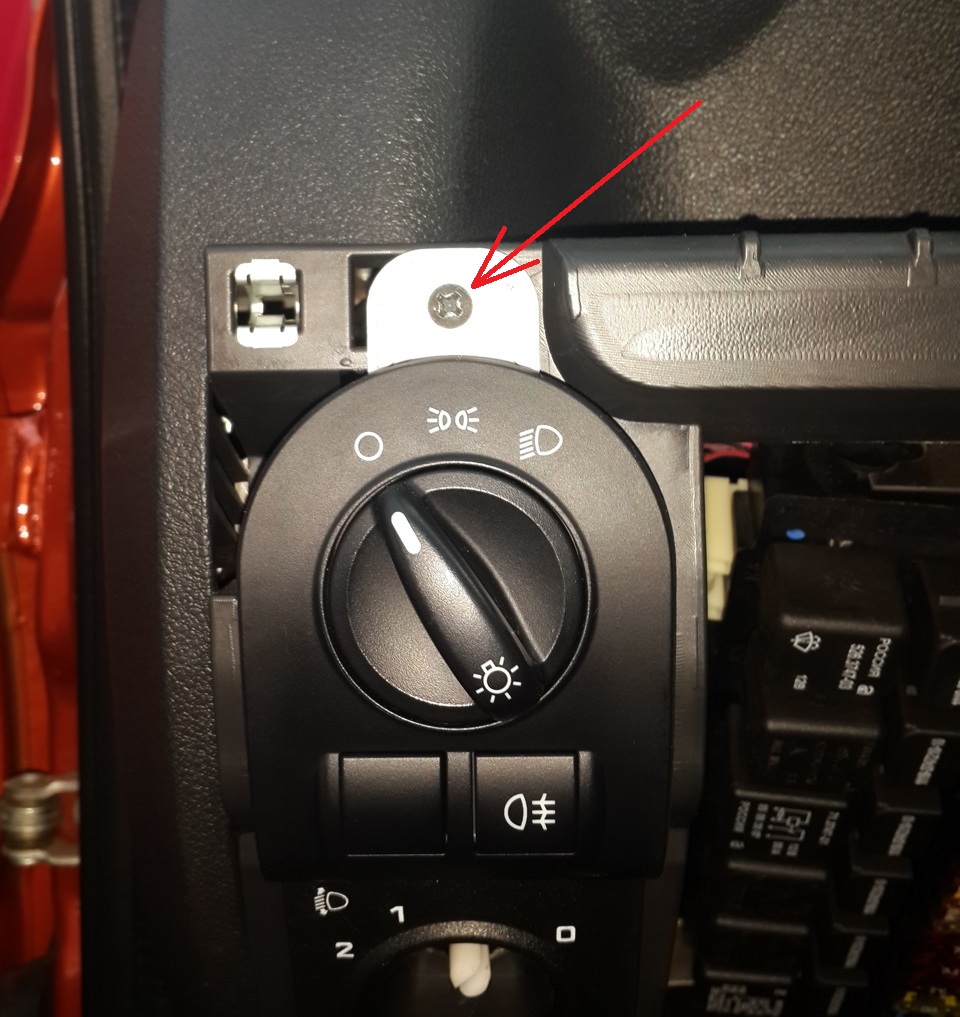

2. Крестовой отверткой отверните саморез крепления переключателя.

3. Наклонив верхнюю часть переключателя на себя, сожмите два фиксатора колодки (обозначены стрелками) жгута проводов и отсоедините колодку от переключателя.

4. Снимите переключатель наружного освещения.

5. Установите переключатель наружного освещения в обратной последовательности.

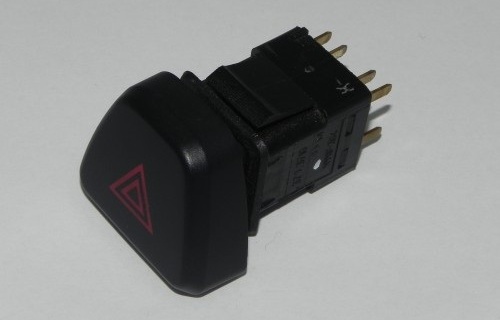

Замена выключателя аварийной сигнализации

1. Для замены выключателя аварийной сигнализации снимите центральную накладку панели приборов.

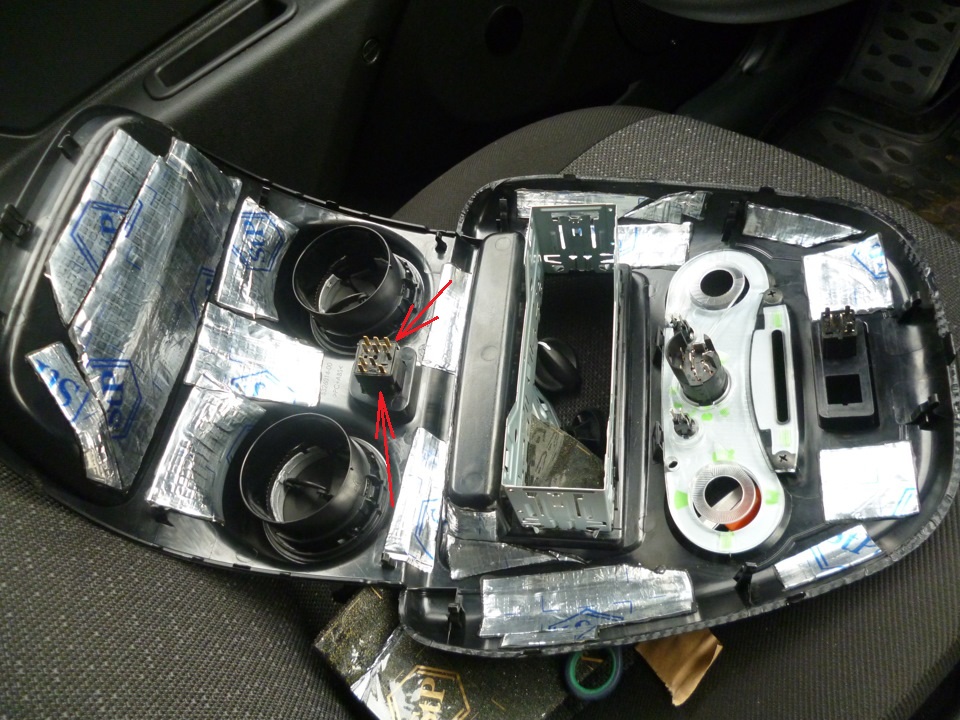

2. Сожмите два фиксатора выключателя (обозначены стрелками) и достаньте его из накладки панели приборов.

3. Установите выключатель аварийной сигнализации в обратной последовательности.

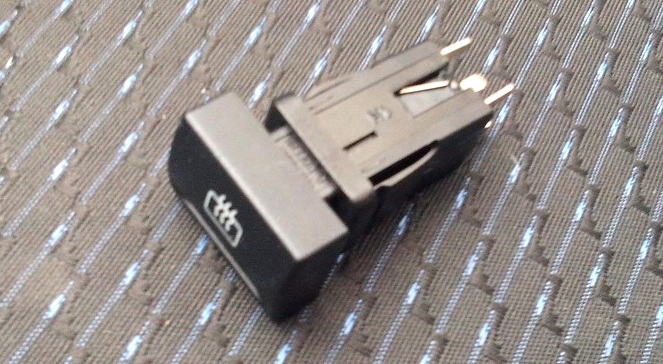

Замена выключателя обогрева заднего стекла

1. Для замены выключателя обогрева заднего стекла снимите центральную накладку панели приборов.

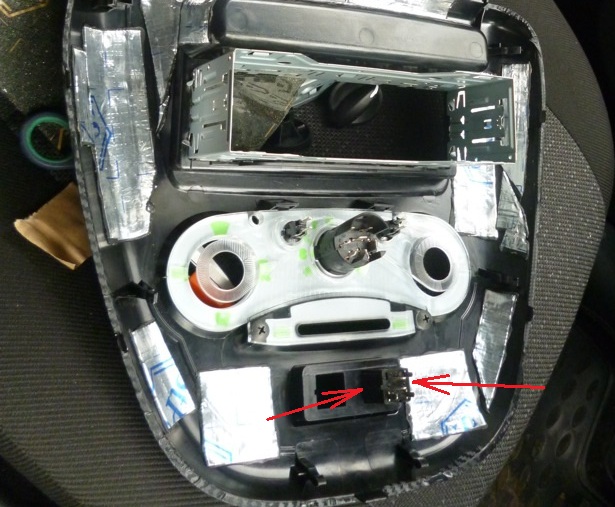

2. Сожмите два фиксатора выключателя и выньте его из накладки панели приборов.

3. Установите выключатель обогрева заднего стекла в обратной последовательности.

Замена переключателя режимов работы вентилятора отопления и вентиляции салона

1. Для замены переключателя режимов работы вентилятораотопления и вентиляции салона снимите центральную накладку панели приборов.

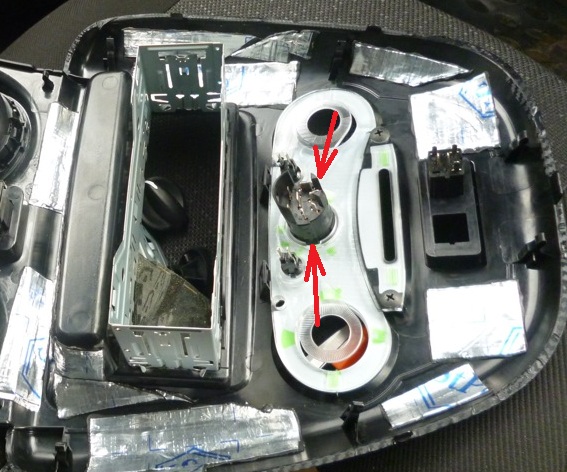

2. Сожмите два фиксатора переключателя и выньте его из накладки панели приборов.

3. Установите переключатель режимов работы вентилятора в обратной последовательности.

Замена ламп подсветки регуляторов блока управления отоплением и вентиляцией

1. Для замены ламп подсветки регуляторов блока управления отоплением и вентиляцией снимите центральную накладку панели приборов.

2. Поверните патрон лампы по часовой стрелке и выньте его с лампой из накладки панели приборов.

3. Достаньте лампу из патрона.

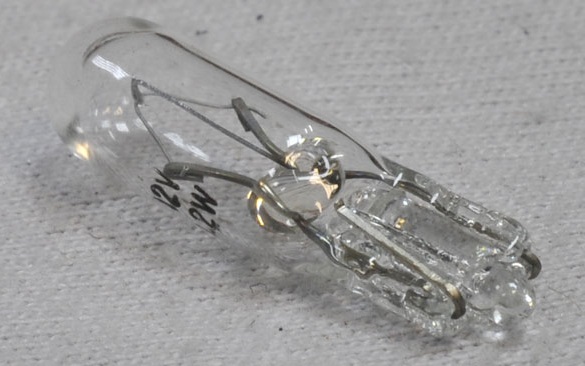

4. Новую лампу W1,2W установите в обратной последовательности.

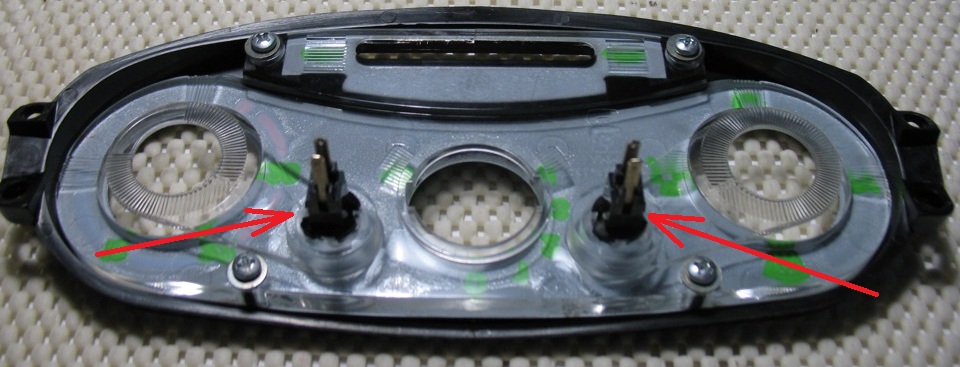

5. Аналогично замените другую лампу подсветки регуляторов. Схема размещения ламп подсветки приведена на фото ниже.

6. Соберите все в обратной последовательности.
