Инструмент:
- Линейка
- Щуп толщиной 2 мм
Снятие
1. Установите автомобиль на рабочий пост, затормозите его стояночным тормозом и выключите зажигание.
2. Отсоедините колодку жгута проводов от выключателя сигнала торможения.
3. Снимите выключатель сигнала торможения, повернув его на четверть оборота против часовой стрелки.
Установка и регулировка
Примечание:
Неправильная регулировка выключателя сигнала торможения может вызвать преждевременный износ тормозных колодок, а также отклонения в работе электронной системы управления двигателем (ЭСУД).
Для обеспечения нормальной работы выключателя сигнала торможения:
- не допускается извлекать из него подвижный зубчатый шток, при отсоединении штока от выключателя выключатель подлежит обязательной замене;
- не допускается производить регулировку вылета штока выключателя более трех раз, после трех неудачных попыток регулировки выключатель подлежит обязательной замене;
- после снятия выключателя или нарушении регулировки в процессе выполнения регламентных работ выключатель подлежит обязательной замене.
1. Перед установкой выключателя сигнала торможения обязательно отрегулируйте вылет зубчатого штока.
2. Измерьте вылет штока 2 (фото ниже). Величина вылета должна соответствовать размеру X = 28 мм. При несоответствии осторожно вытяните шток из выключателя 1 на указанную величину, фиксируя вылет линейкой.

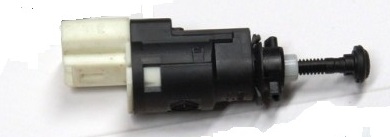

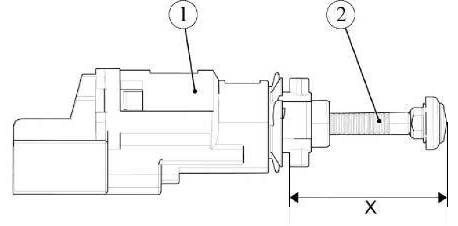

Регулировка вылета штока выключателя сигнала торможения:
1 - выключатель сигнала торможения;
2 - шток выключаьеля сигнала торможения;
Х - регулировочный параметр.
3. Убедитесь, что педаль тормоза надежно соединена с толкателем вакуумного усилителя. Рукой отожмите педаль 1 (фото ниже) тормоза. Удерживая педаль тормоза в нажатом состоянии, установите выключатель сигнала торможения в отверстие кронштейна 3 педального узла и закрепите, повернув его на четверть оборота по часовой стрелке. Осторожно верните педаль тормоза в исходное положение.

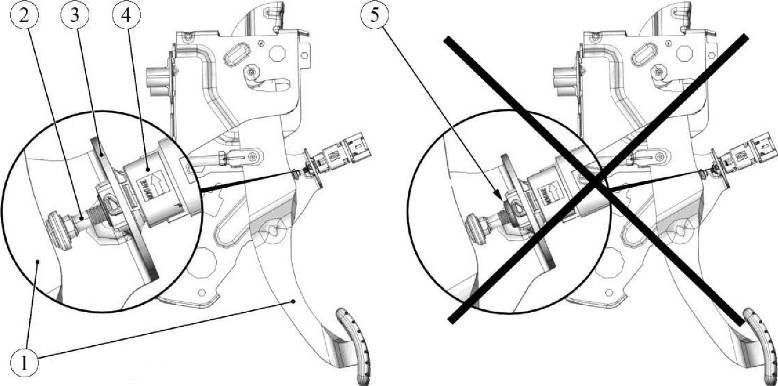

Установка выключателя сигнала торможения:
1 - педаль тормоза;
2 - шток выключателя сигнала торможения;
3 - кронштейн педального узла;
4 - выключатель сигнала торможения;
5 - втулка штока.
4. При возврате педали тормоза происходит автоматическая регулировка вылета штока выключателя сигнала торможения (шток утапливается в выключатель на необходимую величину, слышны характерные щелчки перехода зубчиков штока через фиксированные положения).
5. После возврата педали проверьте выступание втулки 5 (на фото выше) штока выключателя, выступание втулки за торец корпуса выключателя 4 не допускается, при выступании втулки повторно проведите регулировку.
6. Отожмите рукой педаль тормоза.
7. Установите между штоком 3 (фото ниже) выключателя и педалью тормоза 1 щуп 4 толщиной 2 мм и осторожно верните педаль в исходное положение.

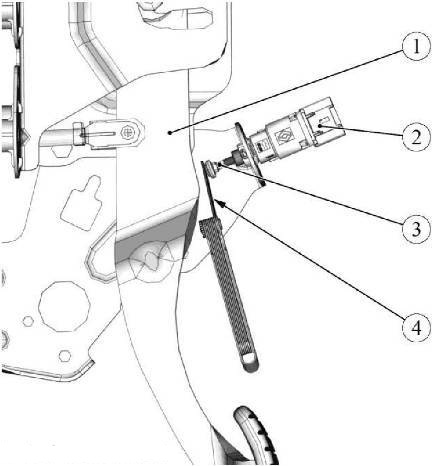

Окончательная регулировка выключателя сигнала торможения:
1 - педаль тормоза;
2 - выключатель сигнала торможения;
3 - шток выключателя сигнала торможения;
4 - щуп толщиной 2 мм.
8. Повторно отожмите педаль и извлеките щуп для завершения регулировки выключателя сигнала торможения.
9. Присоедините колодку жгута проводов к выключателю сигнала торможения.
