Итак начнем:

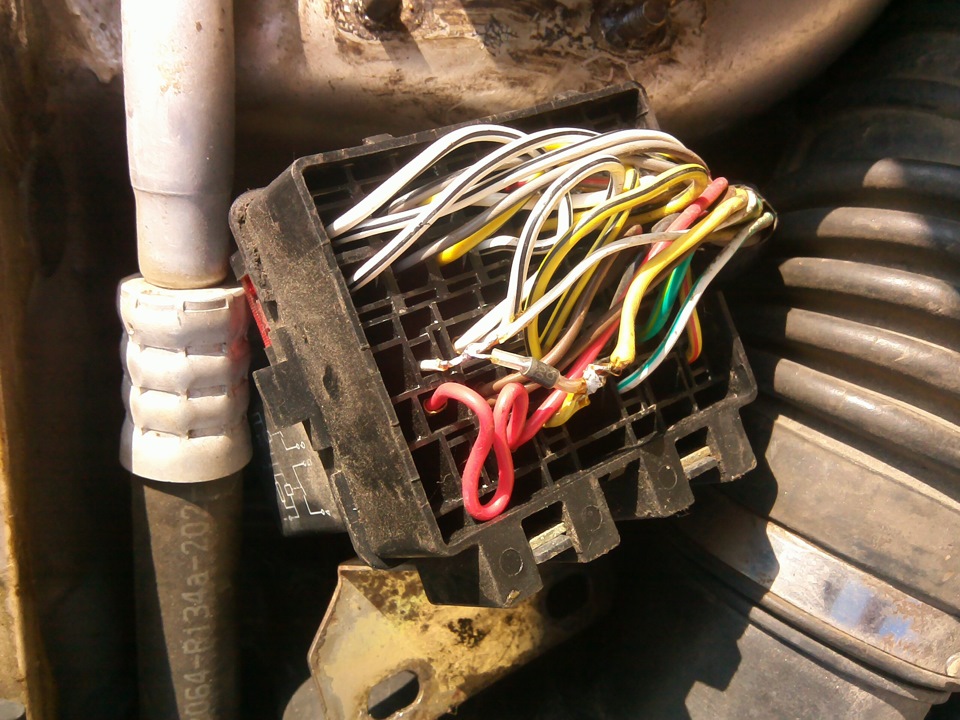

1 Находим блок реле под капотом

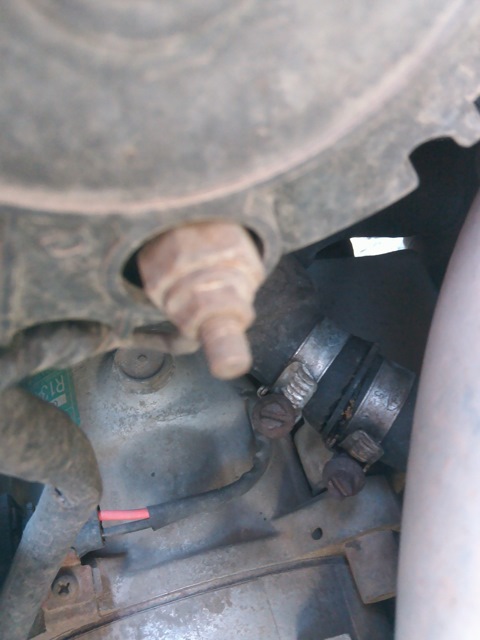

2 На генераторе цепляем провод на контакт №30 на 5 контактном реле

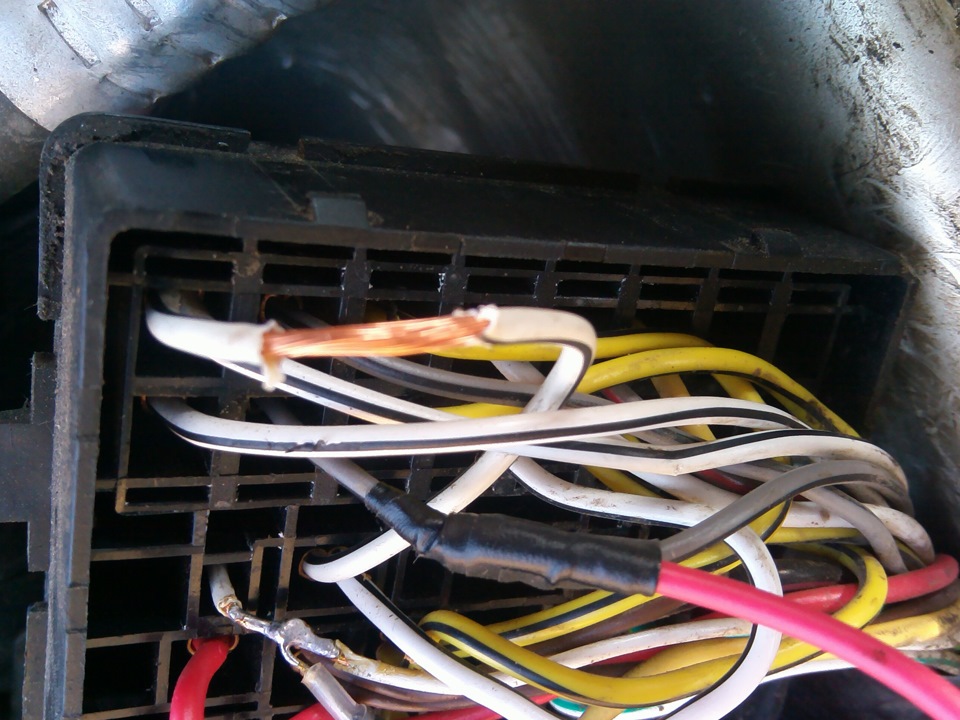

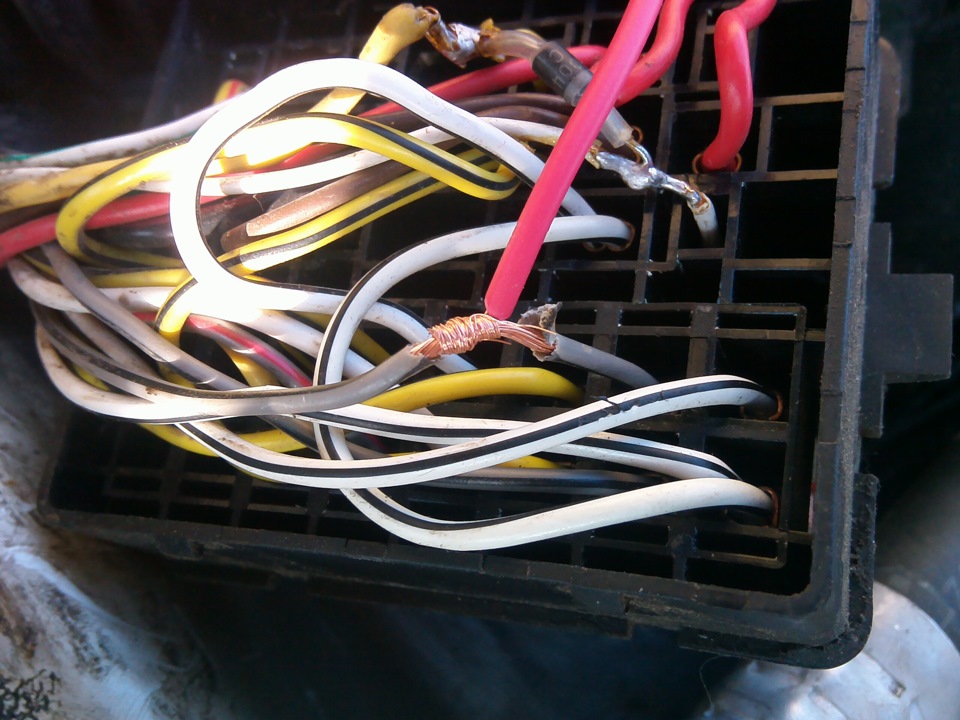

3 Зачищаем серый провод и него цепляем провод на контакт №85 на 5 контактном реле
4 Зачищаем белый провод и него цепляем провод на контакт №57а на 5 контактном реле

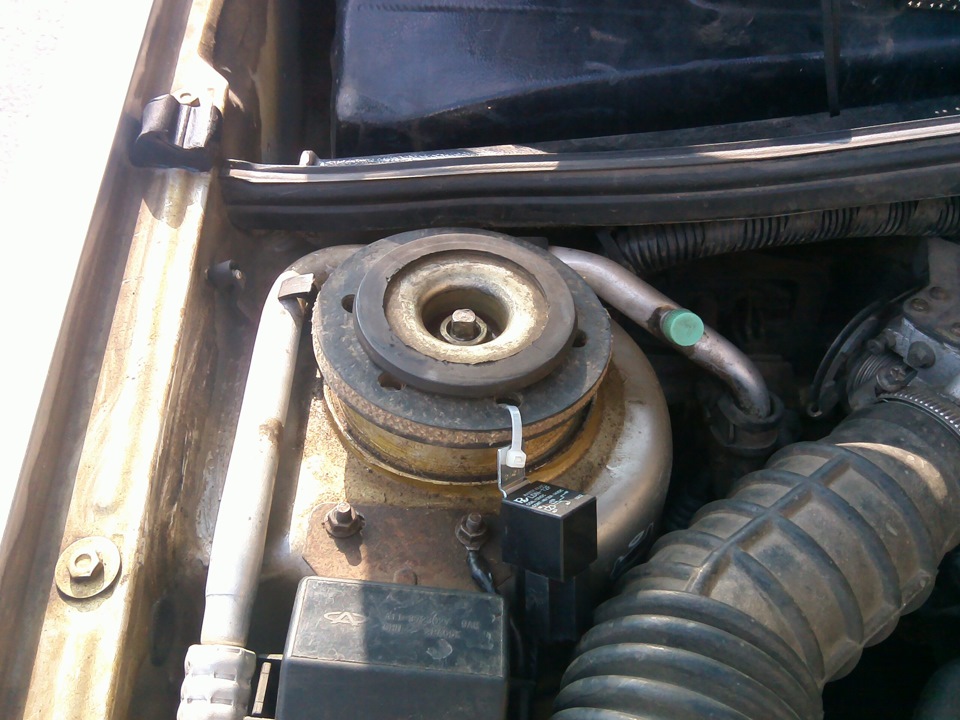

5 Контакт №86 на 5 контактном реле кидаем на корпус авто
6 Проверяем и все аккуратно изолируем .

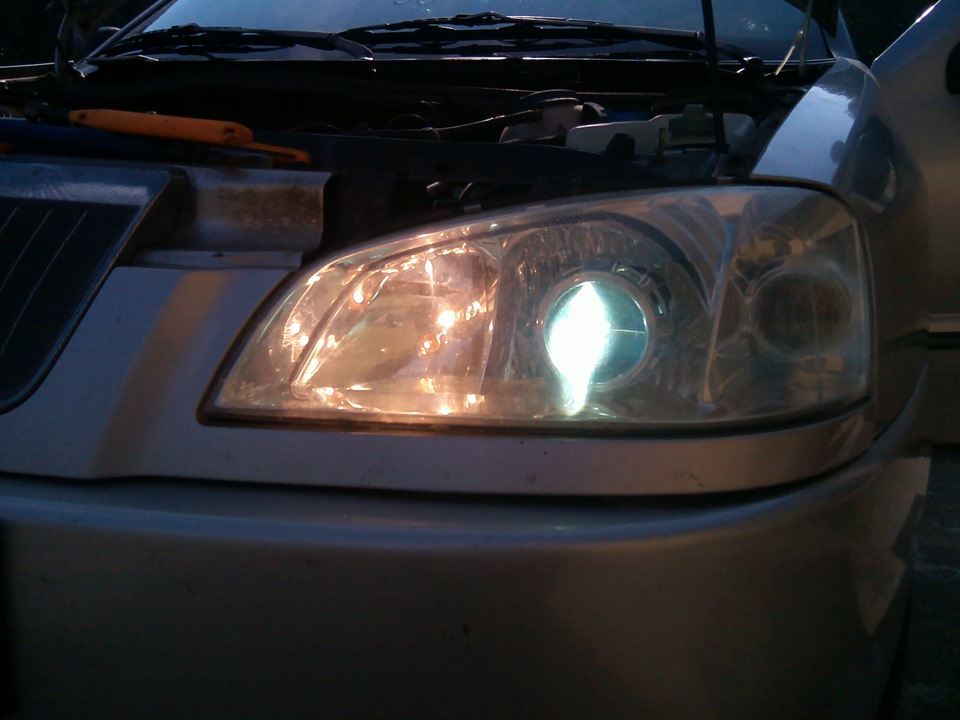

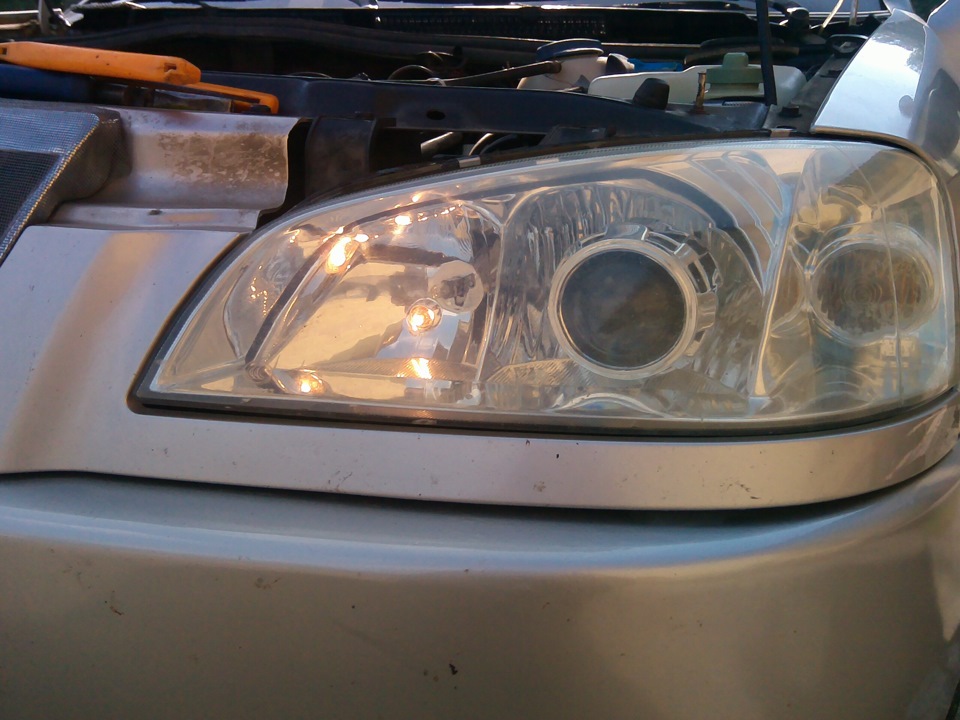

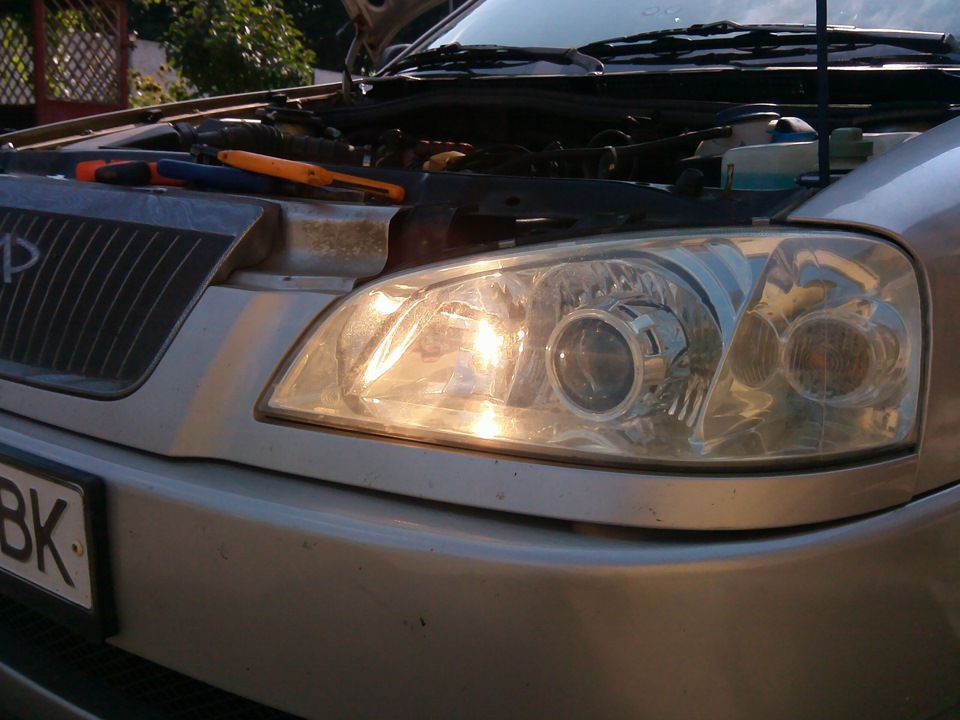

При заводке загорается дальний свет, дальше включаем габариты, дальний свет тухнет и все работает в штатном режиме.
Источник: https://www.drive2.ru/l/4641505/
