Датчики системы управления двигателем

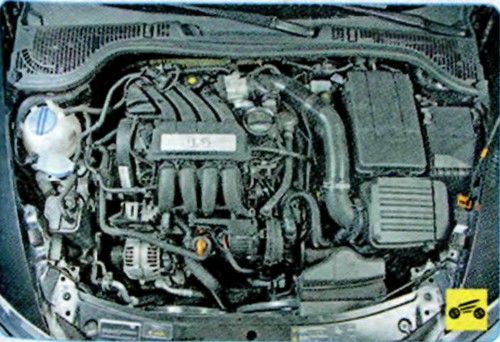

Для облегчения доступа к датчикам системы управления двигателем Шкода Октавия снимите декоративный кожух двигателя.

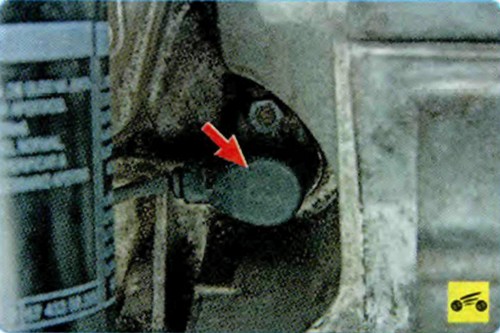

Датчик положения коленчатого вала установлен в нижней части блока цилиндров, со стороны масляного фильтра.
Для замены датчиков системы управления двигателем Вам потребуется ключ TORX Т25.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

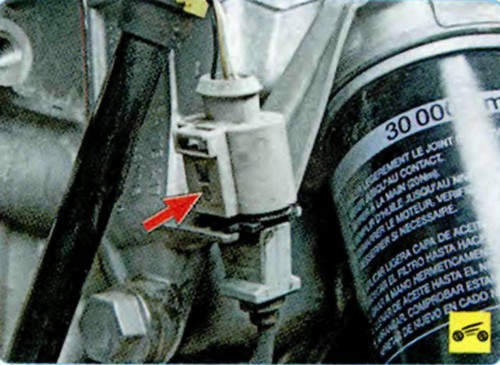

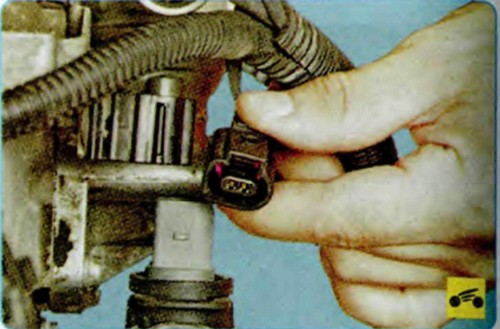

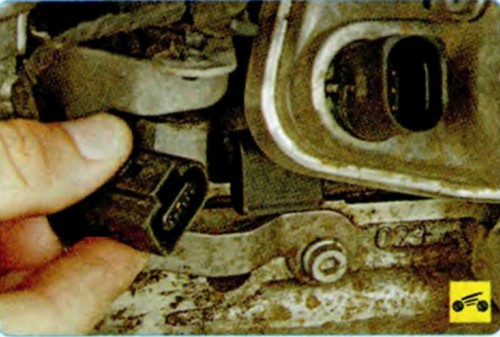

2. Отсоедините колодку жгута проводов от разъема датчика положения коленчатого вала.

3. Выверните болт крепления датчика и снимите его.
4. Установите датчик в порядке, обратном снятию.
Датчики концентрации кислорода, установленные на автомобиле, одинаковы и взаимозаменяемы.

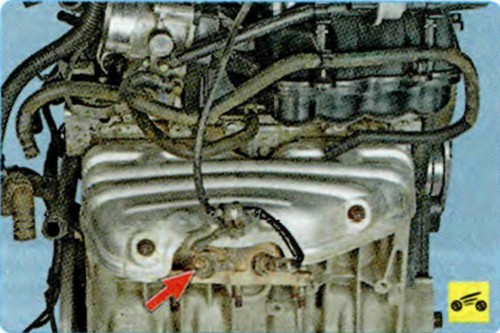

Управляющий датчик концентрации кислорода установлен на выпускном коллекторе (для наглядности показано на снятом двигателе)...

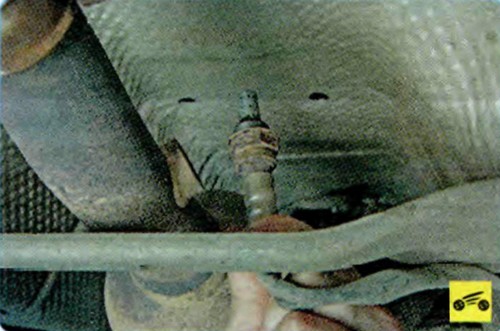

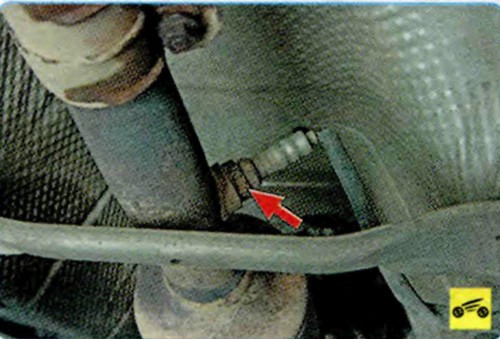

...а диагностический датчик концентрации кислорода - на трубе системы выпуска отработавших газов за каталитическим нейтрализатором
Операции по замене датчиков концентрации кислорода показаны на примере диагностического датчика, управляющий датчик снимают и устанавливают аналогично.

Для замены датчиков системы управления двигателем Вам потребуются: ключ «на 22», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отсоедините колодку жгута проводов от датчика концентрации кислорода.

3. Ослабьте затяжку датчика концентрации кислорода...

4. ...и, вывернув его, снимите.
5. Установите диагностический датчик концентрации кислорода и все снятые детали в порядке, обратном снятию.
Датчик абсолютного давления и температуры установлен на впускном коллекторе.
Вам потребуется ключ TORX Т25.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

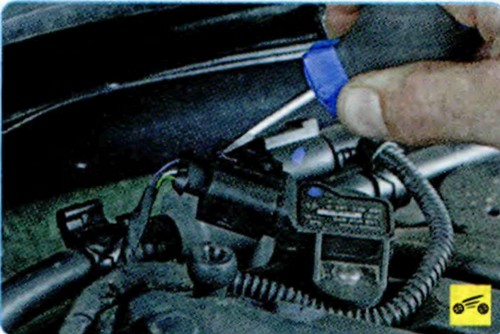

2. Отверткой с плоским лезвием сдвиньте фиксатор...

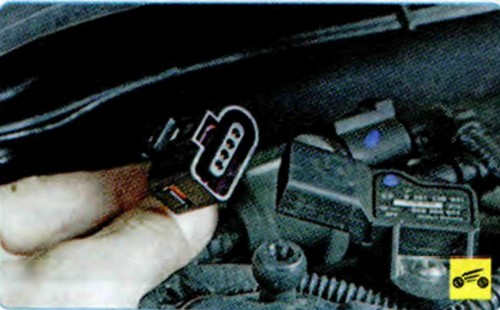

3. ...и отсоедините колодку жгута проводов от разъема датчика.

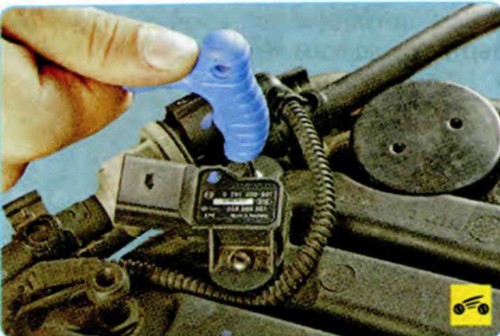

4. Выверните два болта крепления датчика к впускному коллектору...

5. ...и снимите датчик системы управления двигателем.
ПРИМЕЧАНИЕ

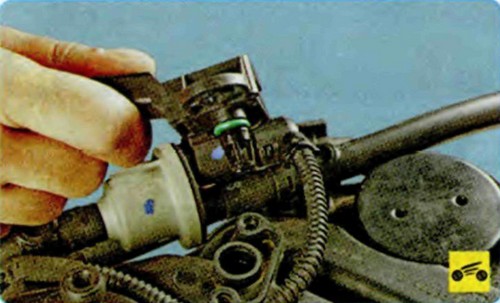

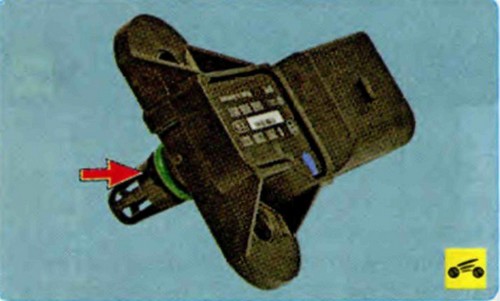

Датчик абсолютного давления и температуры во впускном коллекторе уплотнен резиновым кольцом. Не потеряйте его при снятии датчика. Если кольцо сильно обжато, затвердело или надорвано, замените его.
6. Установите датчик абсолютного давления и температуры в порядке, обратном снятию.
Датчик положения распределительного вала (датчик фазы) установлен в задней части головки блока цилиндров, за дроссельным узлом.
Вам потребуются: ключ-шестигранник «на 5», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

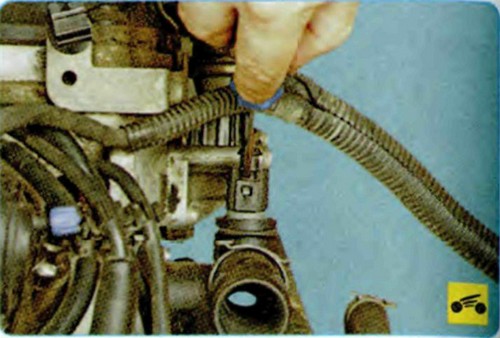

2. Нажмите на фиксатор колодки жгута проводов датчика положения распределительного вала...

3. ...и отсоедините колодку от разъема датчика.
4. Снимите дроссельный узел.

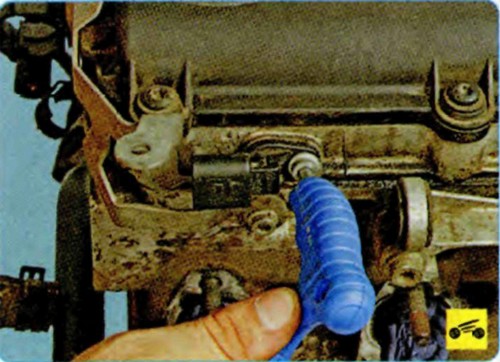

5. Выверните болт крепления датчика системы управления двигателем.

6. Снимите датчик положения распределительного вала.
7. Установите датчик в порядке, обратном снятию.

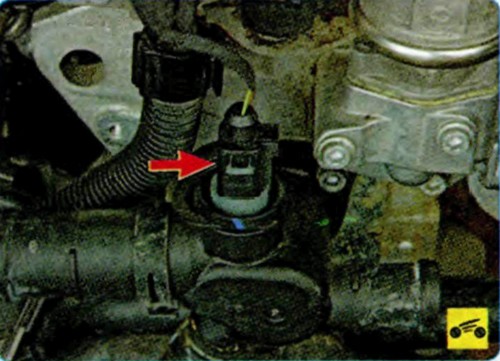

Датчик температуры охлаждающей жидкости установлен в корпусе распределительного патрубка на задней стенке блока цилиндров двигателя.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи
2. Слейте жидкость из системы охлаждения двигателя.

3. Отожмите отверткой фиксатор…

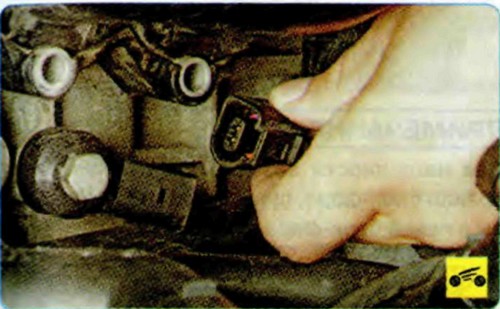

4 ...и отсоедините колодку проводов с разъемом датчика.

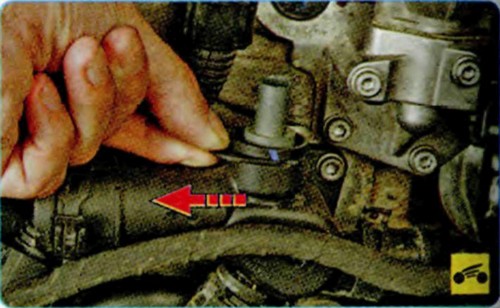

5. Вытяните пластиковую крепежную скобу...

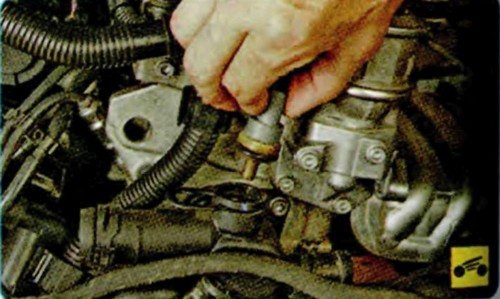

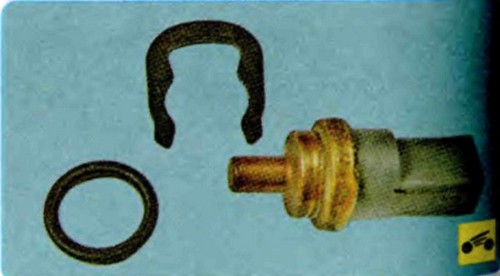

6. ...и извлеките датчик системы управления двигателем из распределительного патрубка вместе с резиновым уплотнительным кольцом.

7. Осмотрите снятые детали и при необходимости замените дефектные
8. При установке сначала установите на место уплотнительное кольцо, а затем датчик в порядке, обратном снятию.
Датчик детонации установлен на стенке блока цилиндров под впускной трубой 2-го цилиндра.
Вам потребуются: ключ «на 12», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите впускной коллектор.

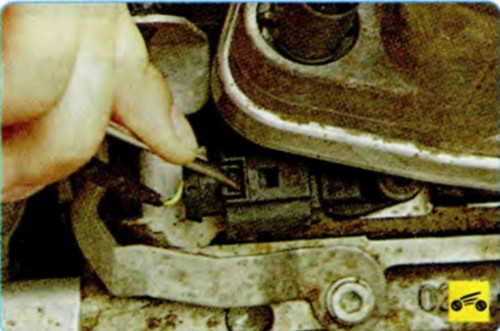

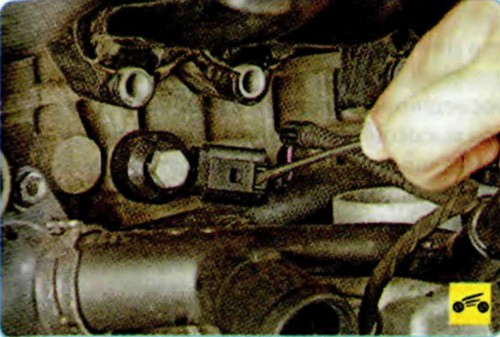

3. Отверткой с плоским лезвием нажмите на фиксатор...

4. и отсоедините колодку жгута проводов отдатчика.

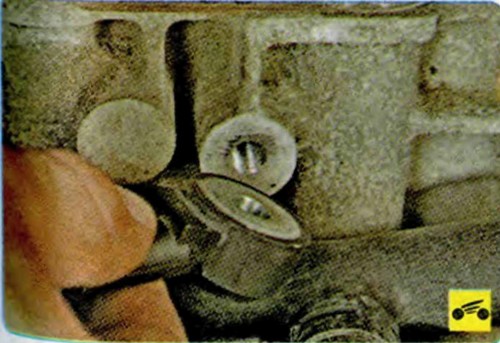

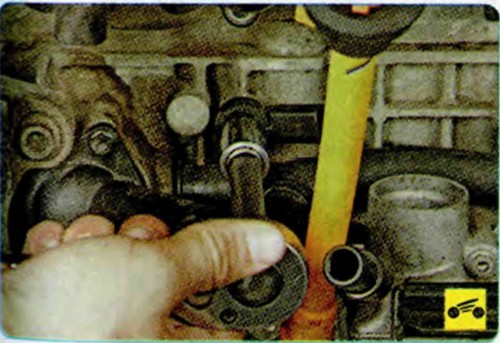

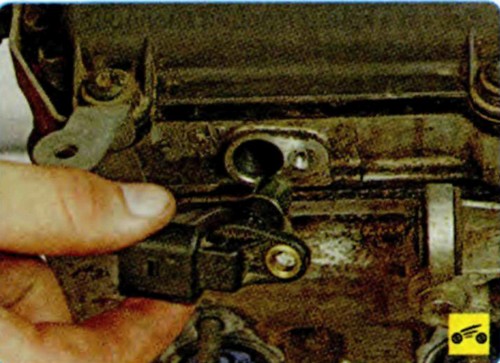

5. Выверните болт крепления датчика детонации из стенки блока цилиндров...

…и снимите датчик системы управления двигателем.
6. Установите датчик детонации в порядке, обратном снятию.

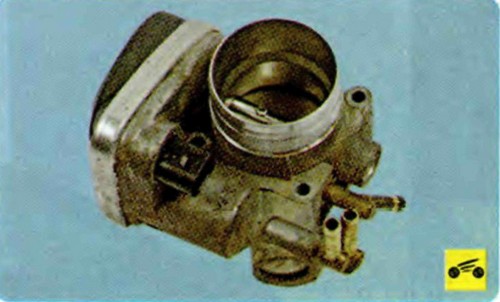

Датчик положения дроссельной заслонки встроен в дроссельный узел, который распложен перед впускным коллектором.
