Диагностика подвески Fiat Doblo I 2001 - 2014

Инструмент:

  • Монтажная лопатка

Примечания:

Диагностика подвески автомобиля должна проводится на ровной площадке, эстакаде или смотровой канаве, но ни в коем случае не на подъемнике. Иначе подвеска Фиат Добло окажется нагруженной, и вы не сможете определить неисправность шаровых опор.

1. Визуально проверьте части передней подвески. Детали передней подвески не должны содержать деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей.

Передняя подвеска Fiat Doblo I 2001 - 2014

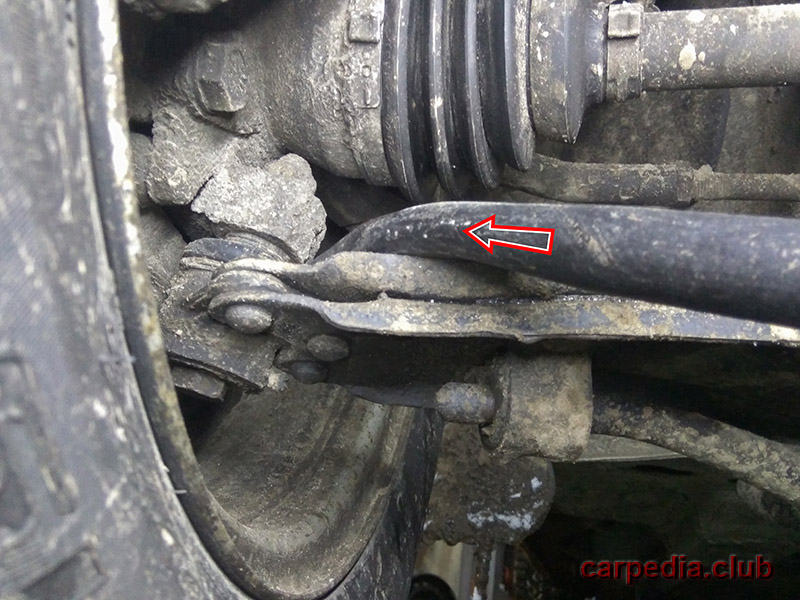

2. C помощью монтажной лопатки, проверьте шарнирное соединение нижнего рычага подвески на наличие люфта.

Проверка шаровой опоры нижнего поперечного рычага Fiat Doblo I 2001 - 2014

Примечания:

При обнаружении люфта, замените резинометаллические шарниры (сайлент-блоки). Помните! Запоздалая замена разрушает места контактов шарниров, а это чревато полной заменой элементов переднего рычага подвески.

3. Проверьте люфт в шарнирном соединении рычага рулевого управления и ступицы.

Соединение поворотной опоры с верхним поперечным рычагом Fiat Doblo I 2001 - 2014

Примечания:

При необходимости, замените верхние поперечные рычаги передней подвески, обязательно обратив внимание на метки корректировки развала, нанесенные на рычаг.

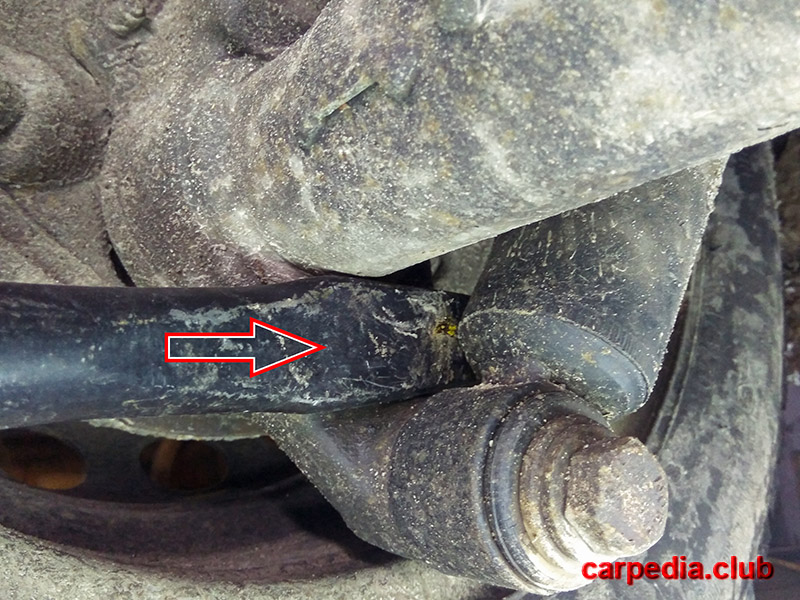

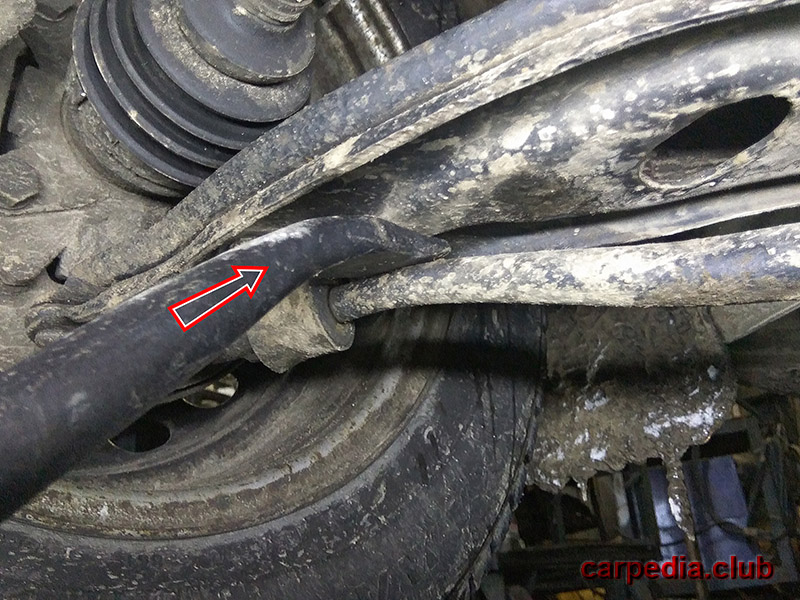

4. Проверьте износ резинометаллических шарниров стабилизатора поперечной устойчивости передней подвески с помощью монтажной лопатки.

 Стабилизатора поперечной устойчивости передней подвески Fiat Doblo I 2001 - 2014

Примечания:

Если при нажатии на лопатку присутствует люфт в активном стабилизаторе, втулка стабилизатора поперечной устойчивости​ подлежит замене.

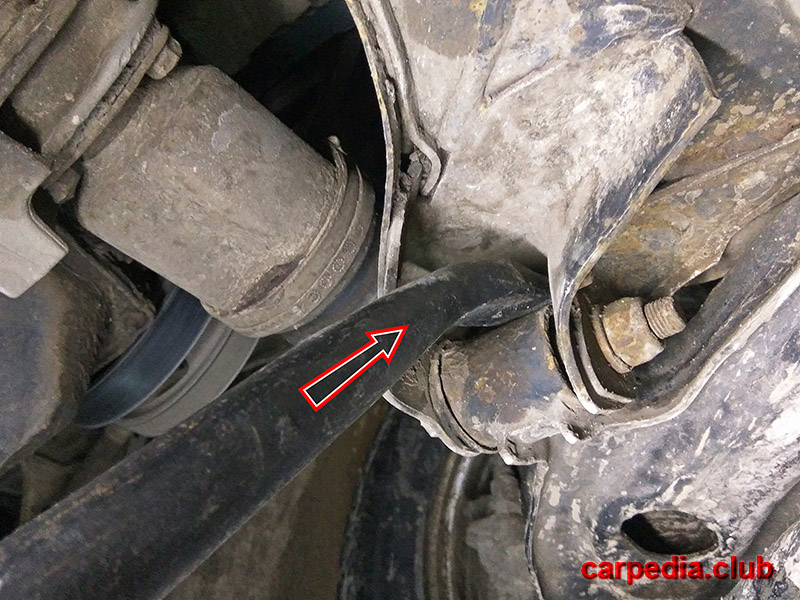

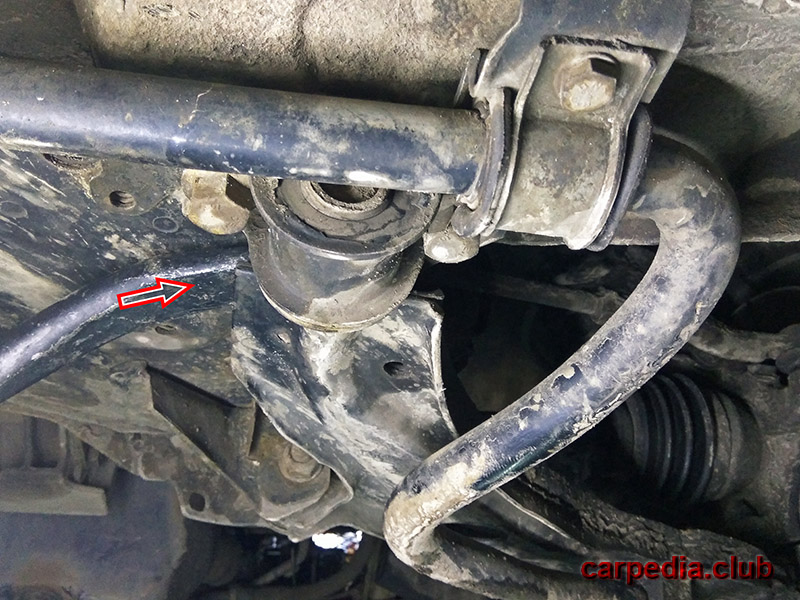

5. Монтажной лопаткой проверьте упругий элемент в кронштейне стабилизатора поперечной устойчивости.
Диагностика крепления кронштейна стабилизатора Fiat Doblo I 2001 - 2014

Примечания:

При обнаружении износа, замените упругий элемент кронштейна стабилизатора поперечной устойчивости.

6. Проверьте упругий элемент в кронштейне нижнего поперечного рычага передней подвески.

Резинометаллический шарнир кройнштейна стабилизатора Fiat Doblo I 2001 - 2014

Примечания:

При необходимости, замените упругий элемент кронштейна нижнего поперечного рычага.

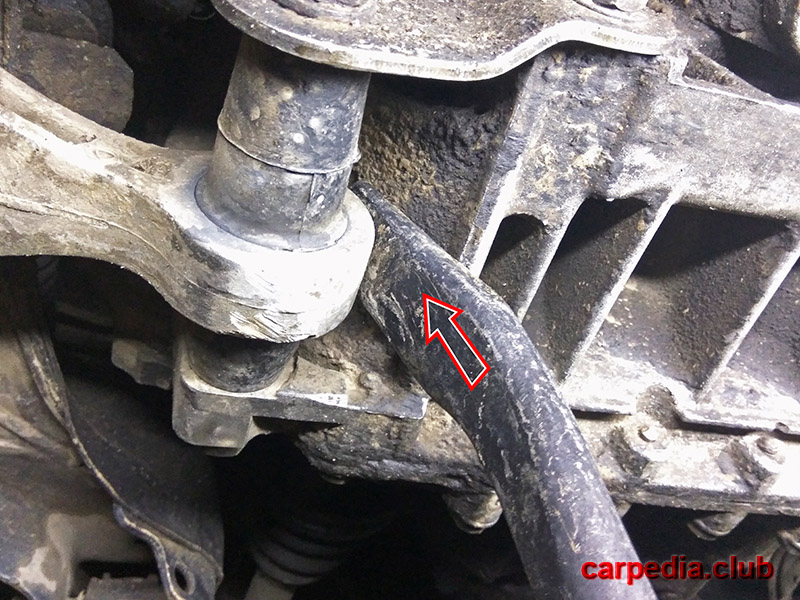

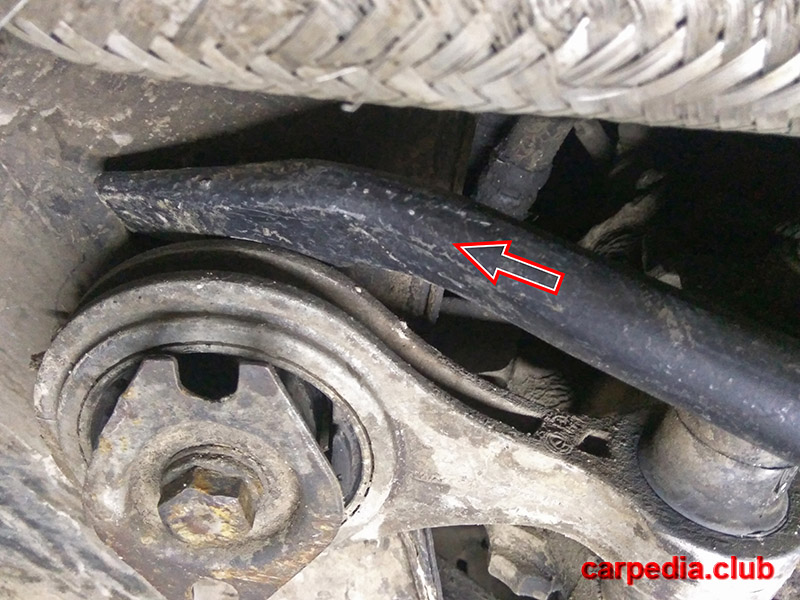

7. Проверьте с помощью монтажной лопатки износ резинометаллических шарниров в месте крепления рычага передней подвески к передней поперечной балке.

Крепление рычага подвески к поперечной балке Fiat Doblo I 2001 - 2014

Примечания:

При необходимости замените сайлент-блоки рычага или весь рычаг в сборе.

8. Проверьте целостность пыльника переднего наружного ШРУСа, потому как даже небольшое повреждение защитного чехла может вывести из строя привод колеса.

Пыльник ШРУСа Fiat Doblo I 2001 - 2014

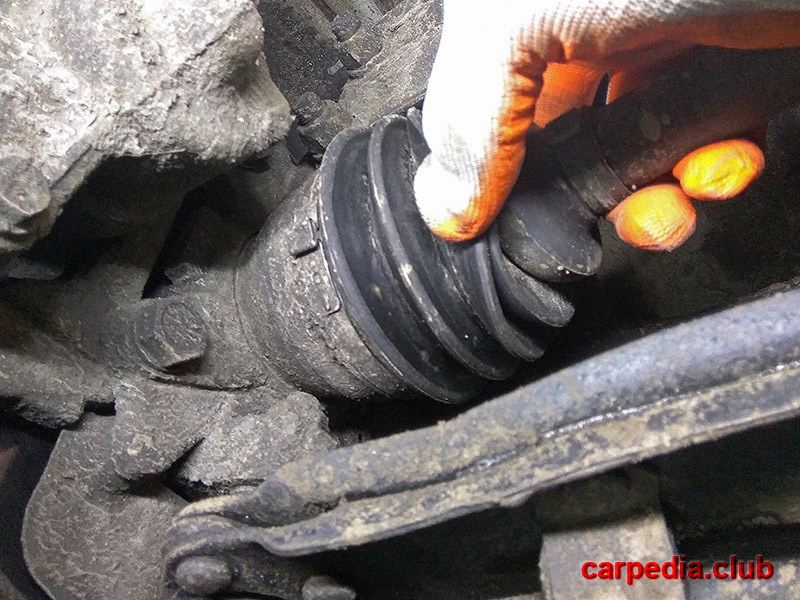

Проверка пыльника ШРУСа Fiat Doblo I 2001 - 2014

9. Аналогично проверьте целостность четырех защитных кожухов (пыльников) приводов задних колес, как показано на фото.

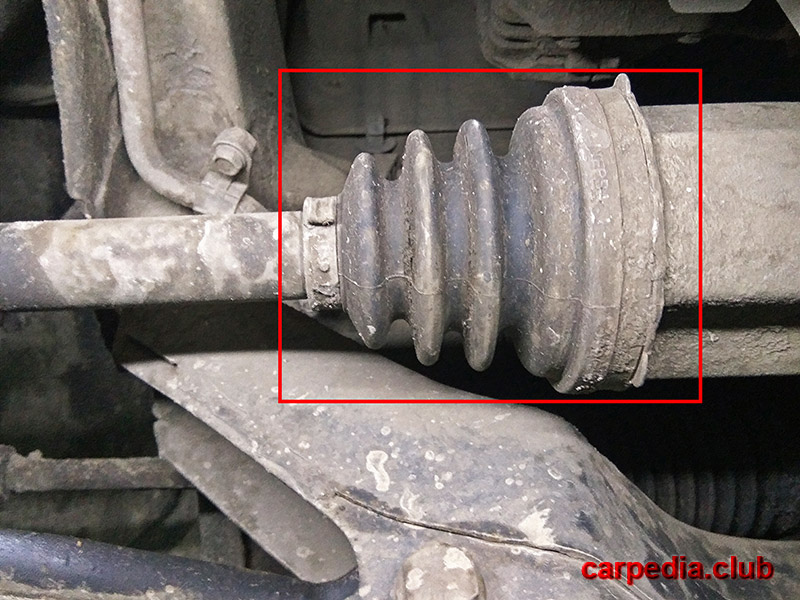

Внутренний ШРУС Fiat Doblo I 2001 - 2014

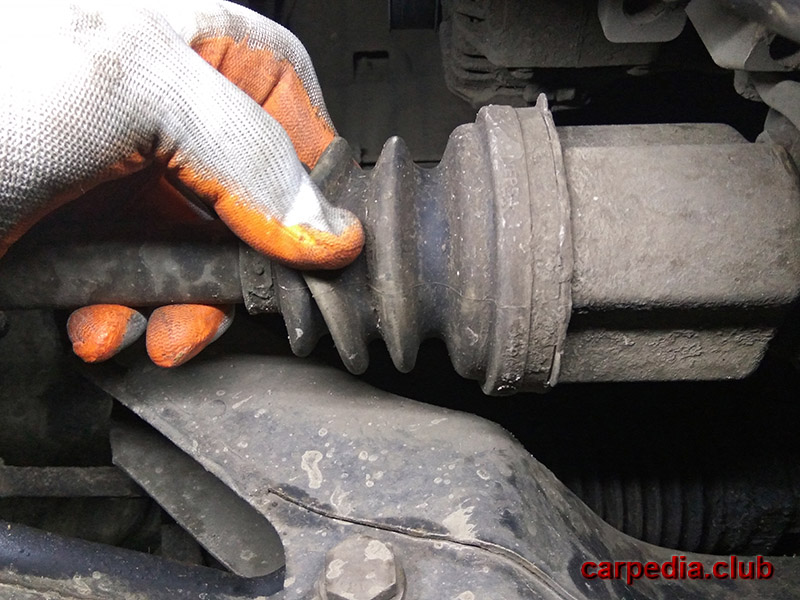

Проверка целостности пыльника внутреннего ШРУСа Fiat Doblo I 2001 - 2014

10. Проверьте на наличие трещин защитный кожух рулевого механизма.

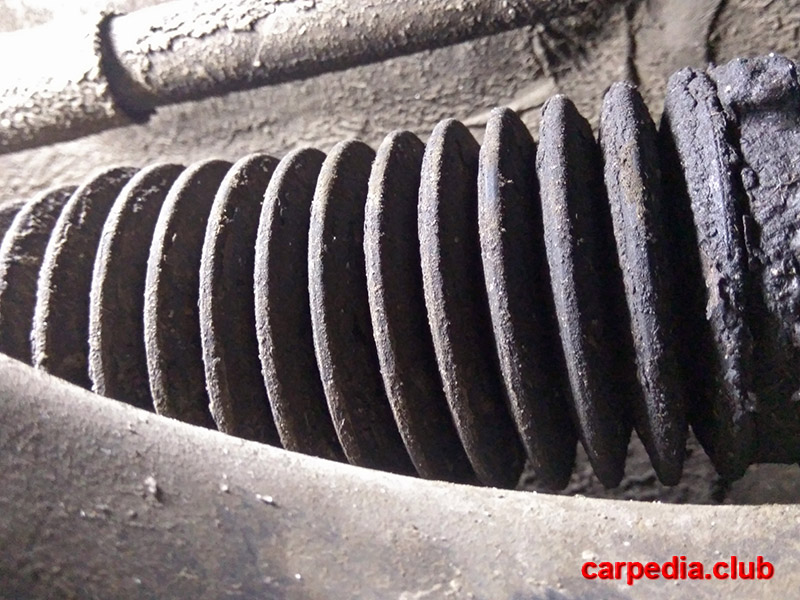

Защитный кожух рулевого механизма Fiat Doblo I 2001 - 2014

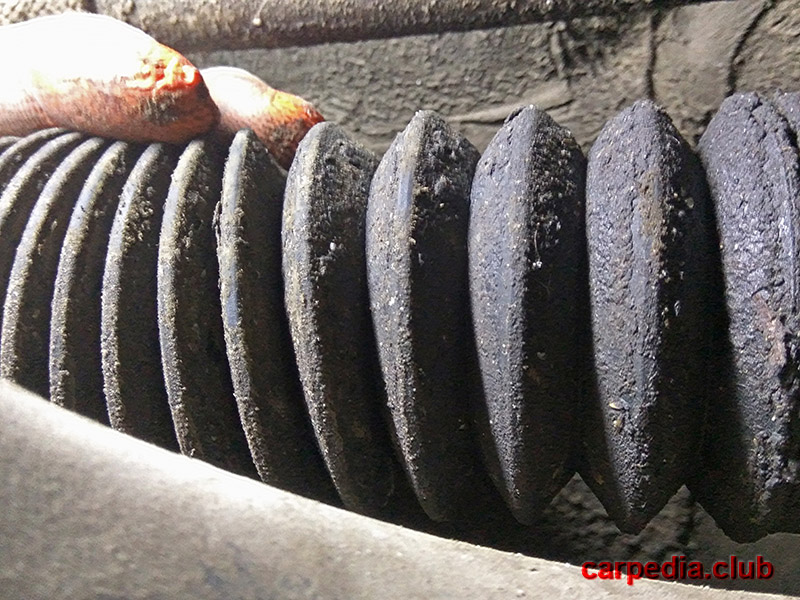

Проверка целостности защитного кожуха рулевого механизма Fiat Doblo I 2001 - 2014

Примечание:

В случае повреждения защитных чехлов, немедленно замените их.

11. Проверьте с помощью монтажной лопатки износ опоры двигателя.

Опора двигателя Fiat Doblo I 2001 - 2014

Крепление опоры двигателя Fiat Doblo I 2001 - 2014

Примечания:

Когда подушка потеряла свою форму, треснула или отошла от вулканизации, либо имеют деформацию или трещины ее стальные элементы, сорвана резьба на ее крепеже, она подлежит замене.​

12. С помощью монтажной лопатки, проверьте люфт в креплении листовой рессоры к задней оси.

Крепление задней листовой рессоры Fiat Doblo I 2001 - 2014

13. Проверьте целостность буфера задней подвески.

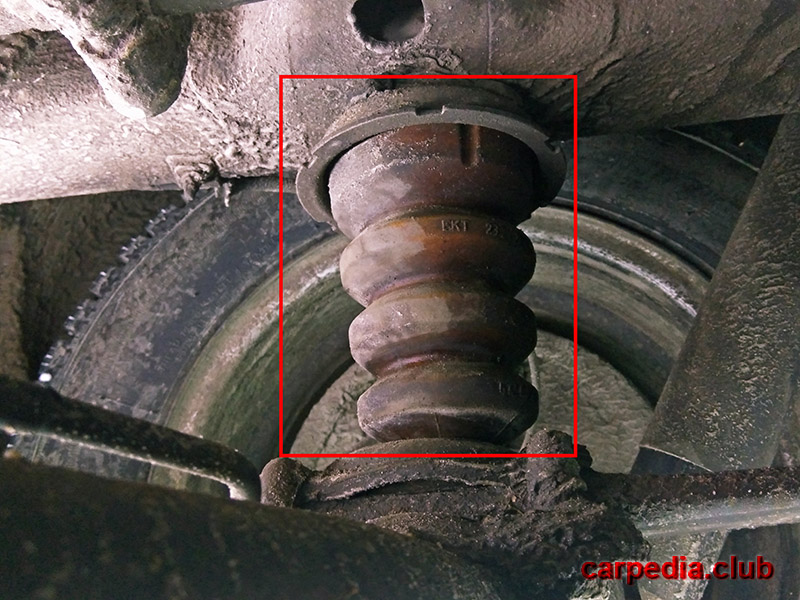

Буфер задней подвески Fiat Doblo I 2001 - 2014

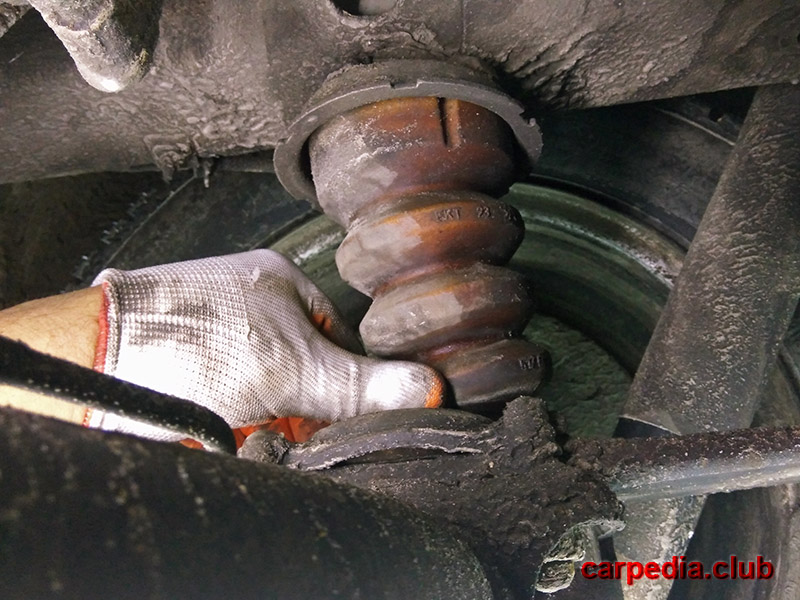

Диагностика буфера задней подвески Fiat Doblo I 2001 - 2014

Примечания:

В случае обнаружения разрушений, необходимо заменить буфер задней подвески.

14. Проверьте износ резинометаллического шарнира цапфы амортизатора задней подвески.

Резинометалический шарнир цапфы задней подвески Fiat Doblo I 2001 - 2014

Примечания:

При обнаружении ощутимого люфта, замените резинометаллические шарниры.
