Замена топливного фильтра в дизельном двигателе Fiat Doblo 2005

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещотка для головок
  • Набор головок
  • Отвертка с крестовым сечением
  • Плоская отвертка
  • Острогубцы

Расходный материал:

  • Топливный фильтр 5 570 2102
  • Ветошь
  • Емкость для слива жидкости
  • Маркер

Примечание: в некоторых вариантах выпуска данного автомобиля, топливный фильтр может находиться в другом месте, однако в дизельном варианте фильтр и топливопроводы должны совпадать независимо от способа крепления. В случае, если конструкция и расположение фильтра не менялись от заводских, то топливный фильтр закреплен в левой части на перегородке моторного отсека автомобиля.

Описание:

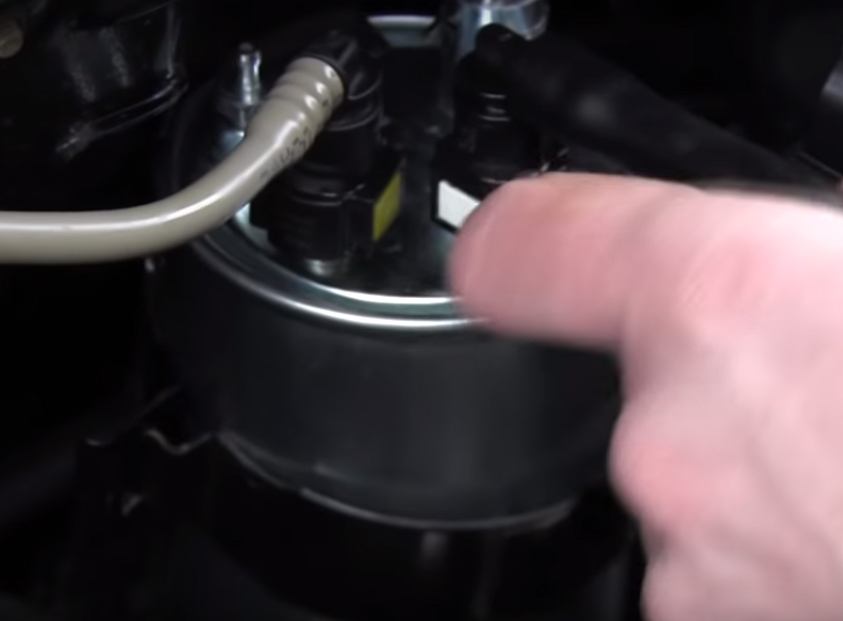

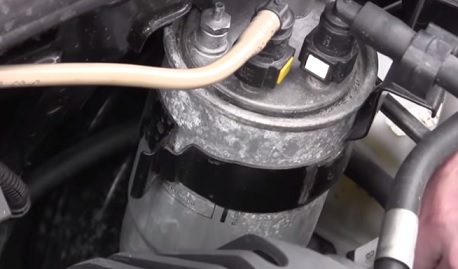

1. Открываем капот и находим топливный фильтр.

Открываем капот и находим топливный фильтр Fiat Doblo



2. Откручиваем гайку крепления на кронштейне топливного фильтра.

Откручиваем гайку крепления на кронштейне топливного фильтра Fiat Doblo

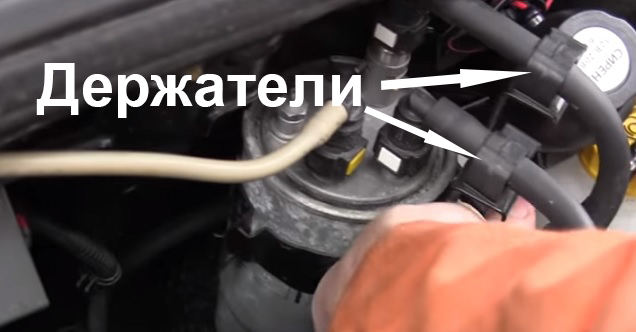

3. При помощи острогубцев раскусываем два держателя и извлекаем топливопроводы.

Раскусываем два держателя крепления топливопроводов Fiat Doblo

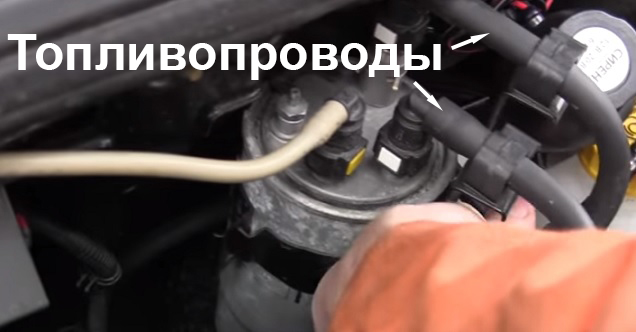

Топливопроводы идущие к топливному фильтру Fiat Doblo

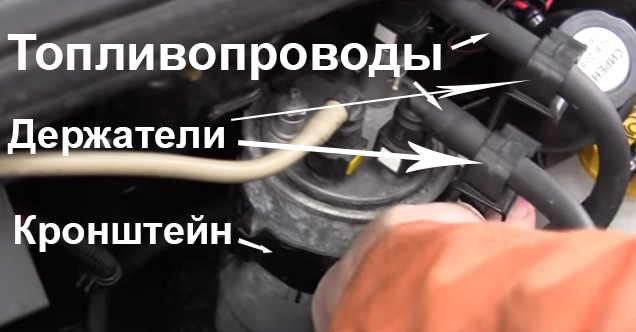

4. После извлечения топливопроводов, снимаем кронштейн топливного фильтра в сборе с этими держателями.

Снимаем кронштейн топливного фильтра в сборе с держателями Fiat Doblo



Примечание: перед снятием топливных патрубков, оберните фильтр  тряпкой или хорошо впитываемым материалом.

5. Надавливаем на язычки фитингов и одновременно тянем вверх, последовательно отсоединяем три топливопровода от топливного фильтра.

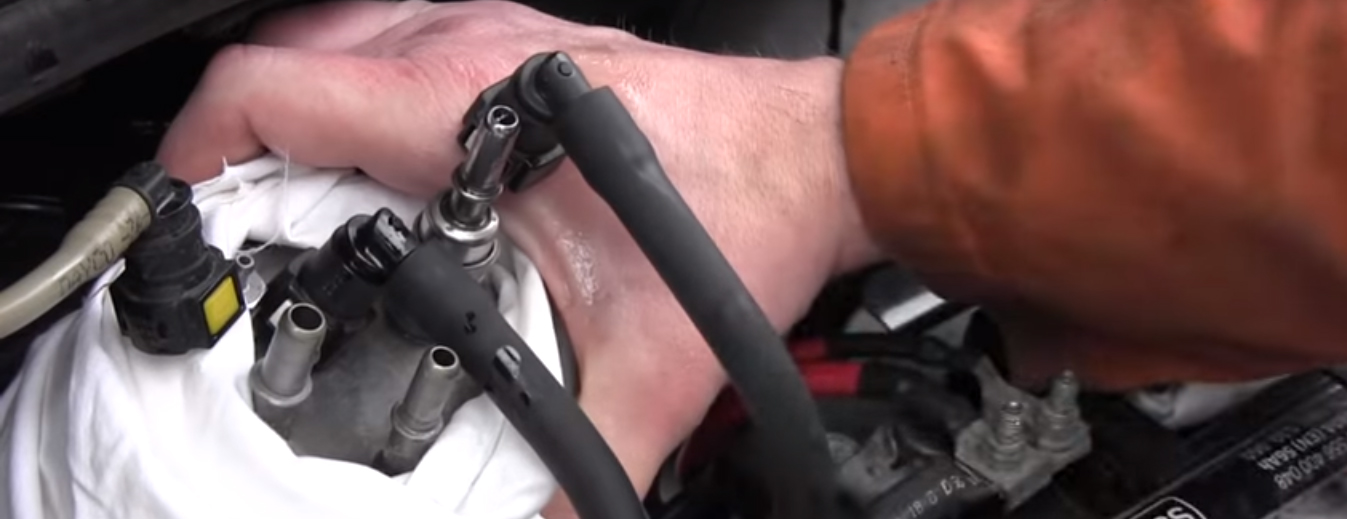

Надавливаем на язычки фитингов и одновременно тянем вверх, последовательно отсоединяем три топливопровода от топливного фильтра Fiat Doblo



Извлеченные топливопроводы идущие к топливному фильтру Fiat Doblo



Примечание: при отсоединении топливопроводов, из них будет вытекать топливо, которое необходимо сразу протереть чистой ветошью. Отсоединенные топливопроводы разного размера, обязательно промаркеруйте их, чтобы избежать неправильного подсоединения нового фильтра.

Важно: в отсоединенные топливопроводы не должна попасть пыль или грязь.

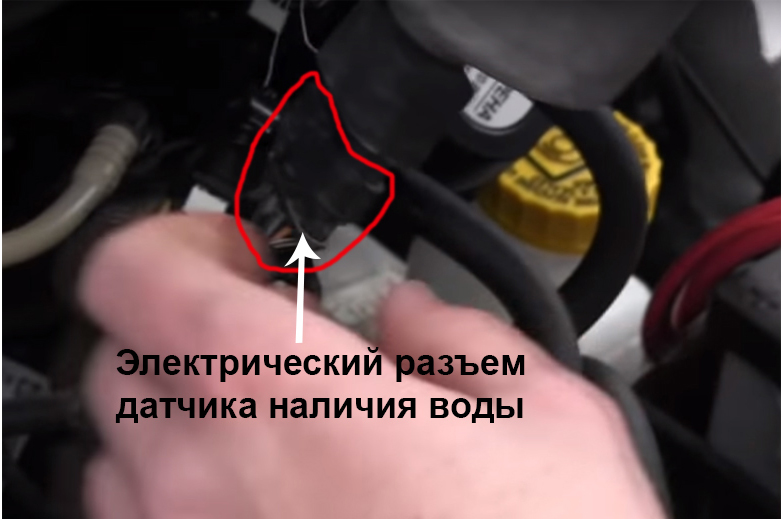

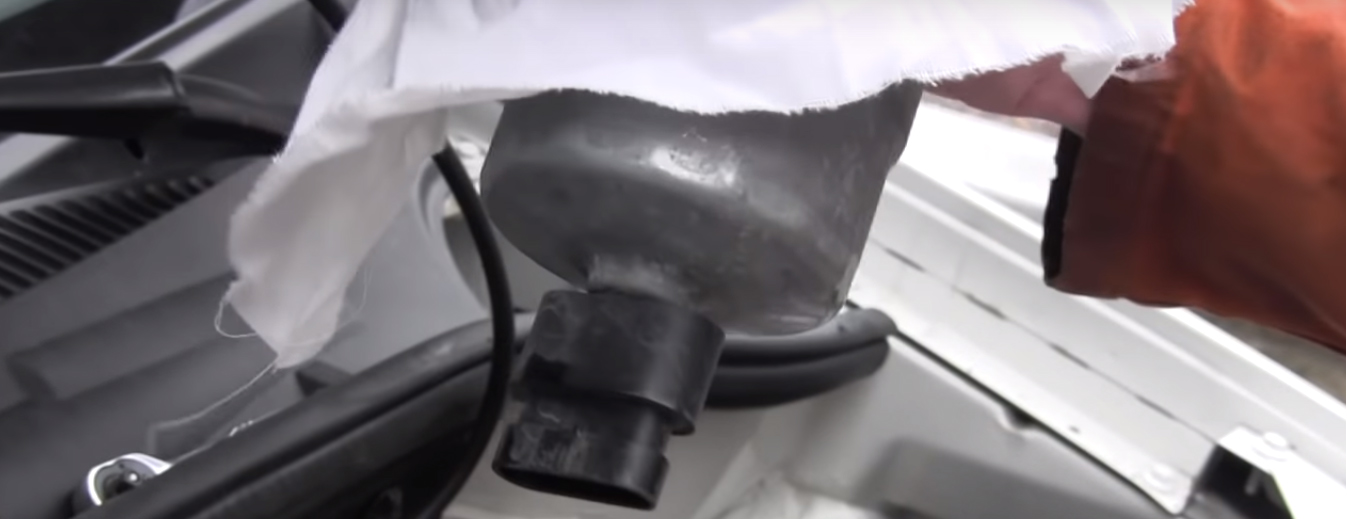

6. Извлекаем вверх топливный фильтр и отсоединяем подключенный к нему электрический разъем датчика наличия воды.

Отсоединяем подключенный к нему электрический разъем датчика наличия воды к топливному фильтру Fiat Doblo

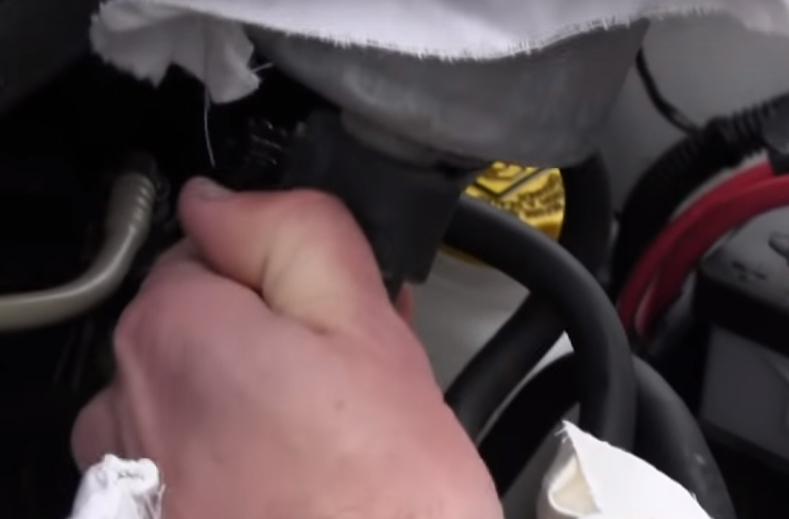

7. Поддеваем стопорный язычок и отсоединяем электрический разъем датчика наличия воды.

Поддеваем стопорный язычок и отсоединяем электрический разъем датчика наличия воды Fiat Doblo



Примечание: осторожно поддевайте язычок датчика, чтобы его не повредить.

8. Окончательно извлекаем топливный фильтр.

Полностью извлекаем топливный фильтр Fiat Doblo

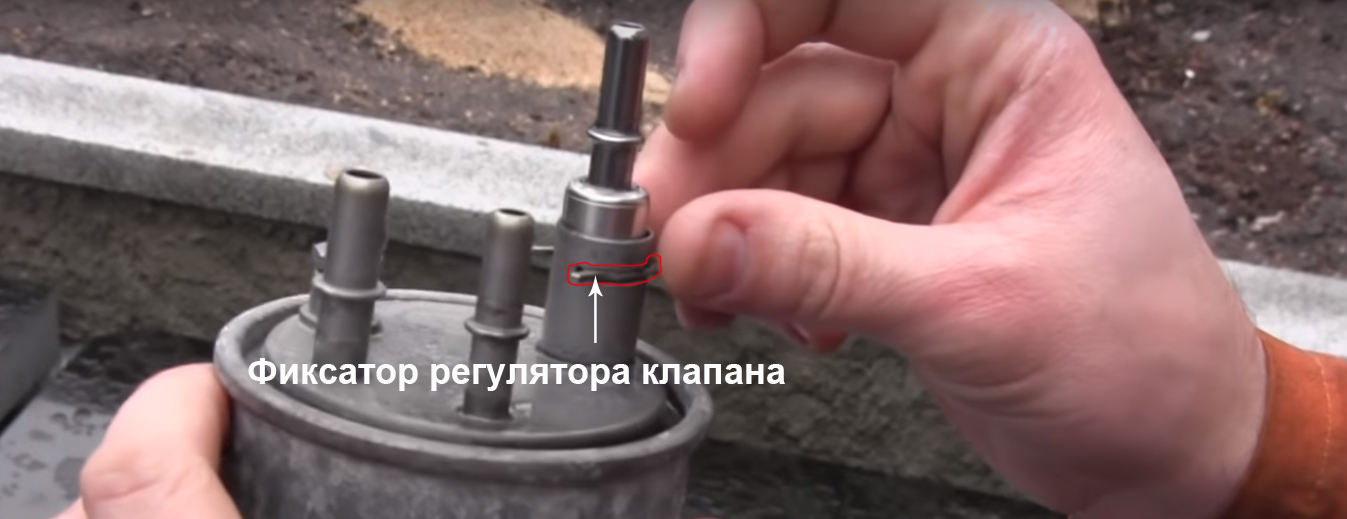

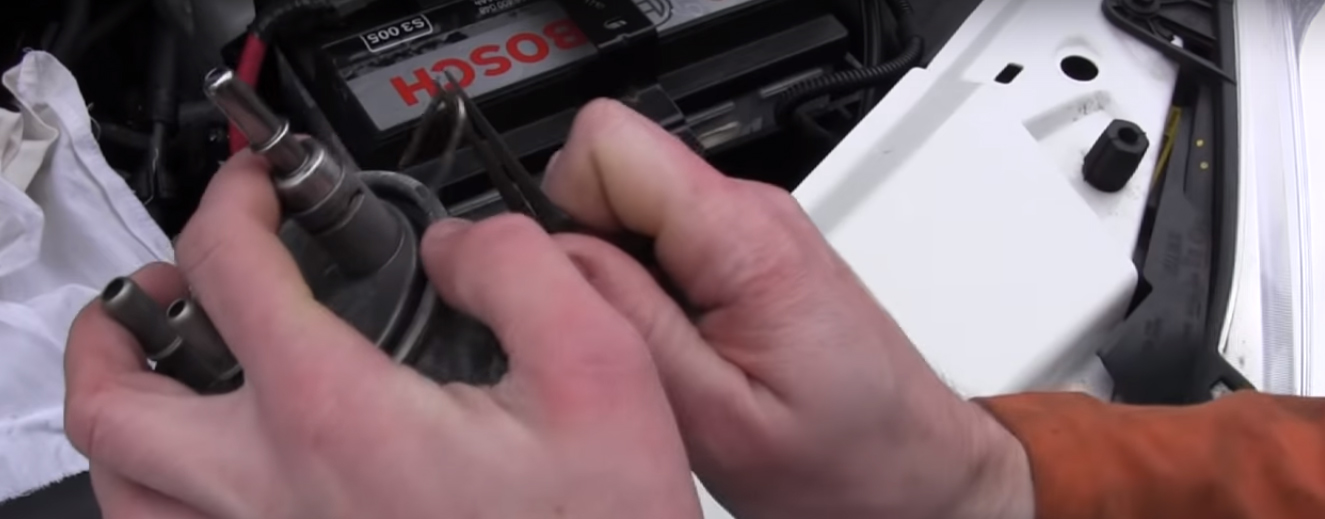

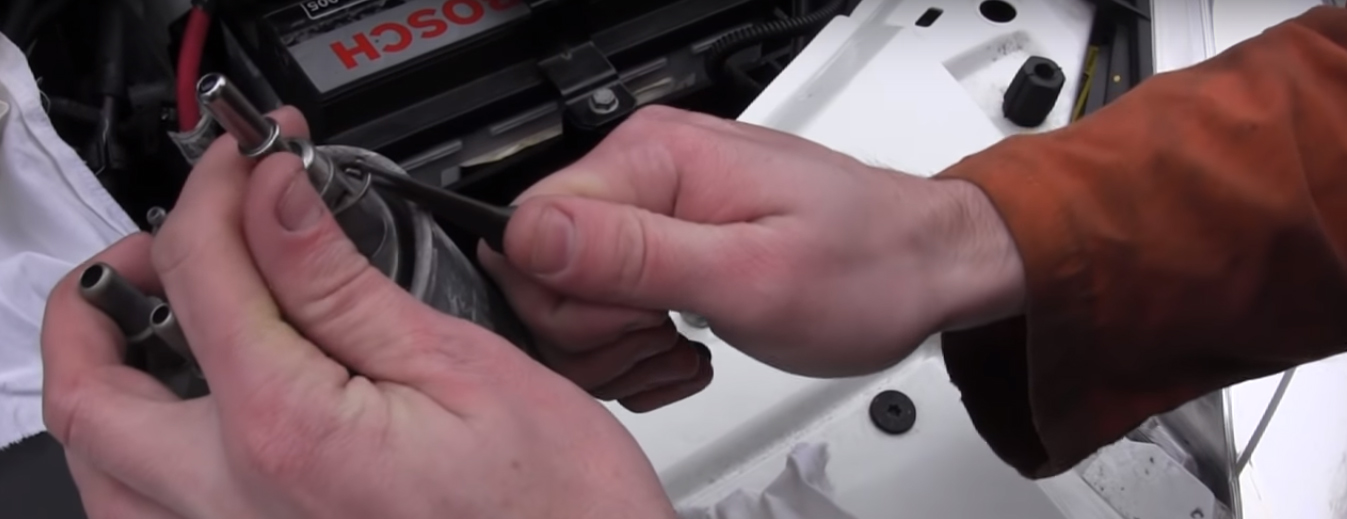

9. При помощи острогубцев извлекаем фиксатор регуляторного клапана.

Фиксатор регуляторного клапана Fiat Doblo



Извлекаем фиксатор регуляторного клапана Fiat Doblo



Извлекаем фиксатор регуляторного клапана 2 Fiat Doblo



Примечание: не наклоняйте сильно топливный фильтр, так как в нем находятся остатки топлива.

10. Извлекаем регулятор клапана из топливного фильтра потянув его вверх.

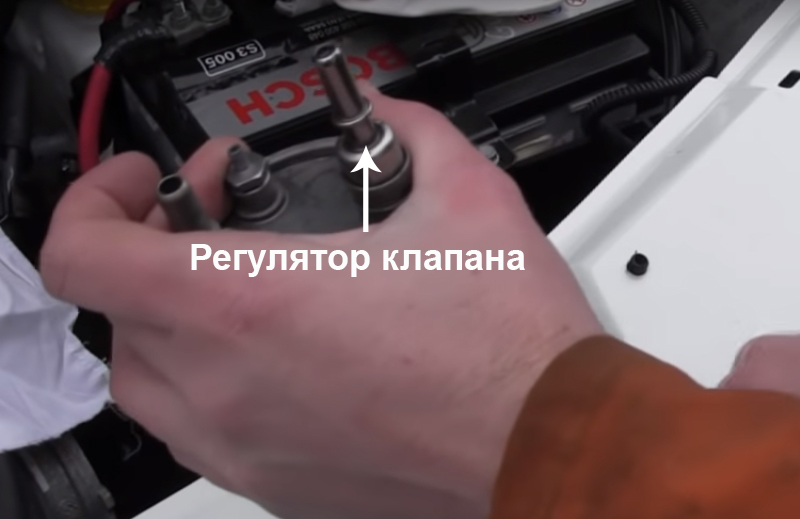

Регулятор клапана из топливного фильтра Fiat Doblo

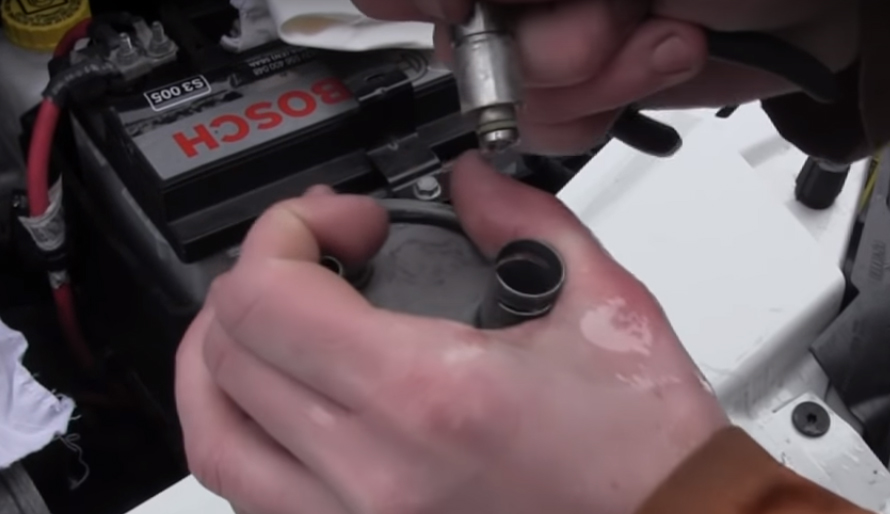

Извлекаем регулятор клапана из топливного фильтра Fiat Doblo



Примечание: соблюдайте осторожность чтобы не повредить регулятор.

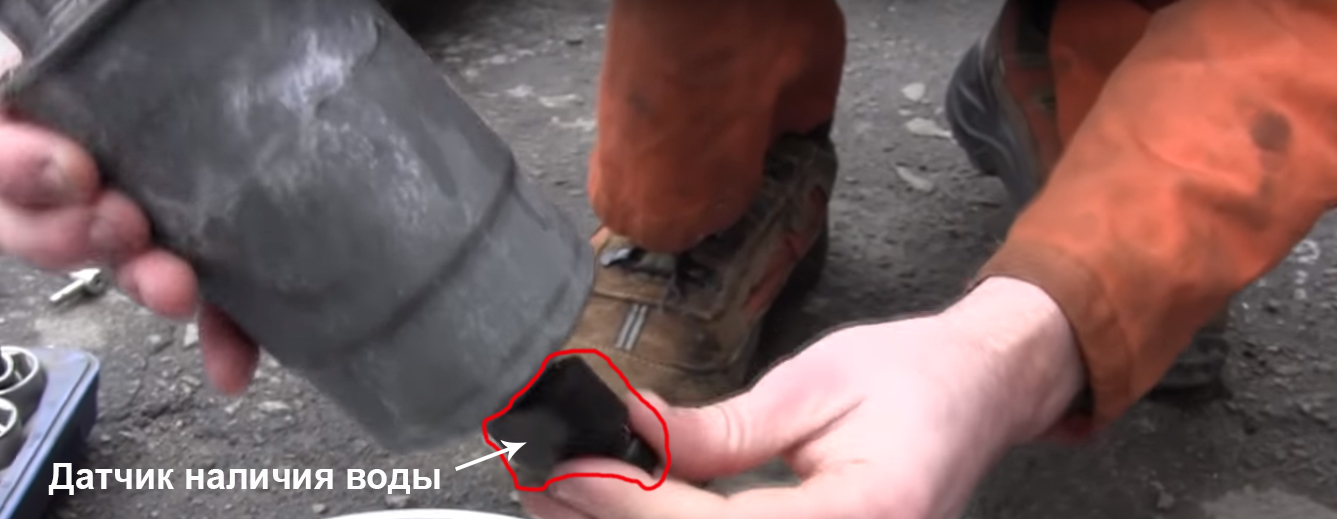

11. Отворачиваем датчик наличия воды.

Датчик наличия воды в топливном фильтре Fiat Doblo



Отворачиваем датчик наличия воды Fiat Doblo

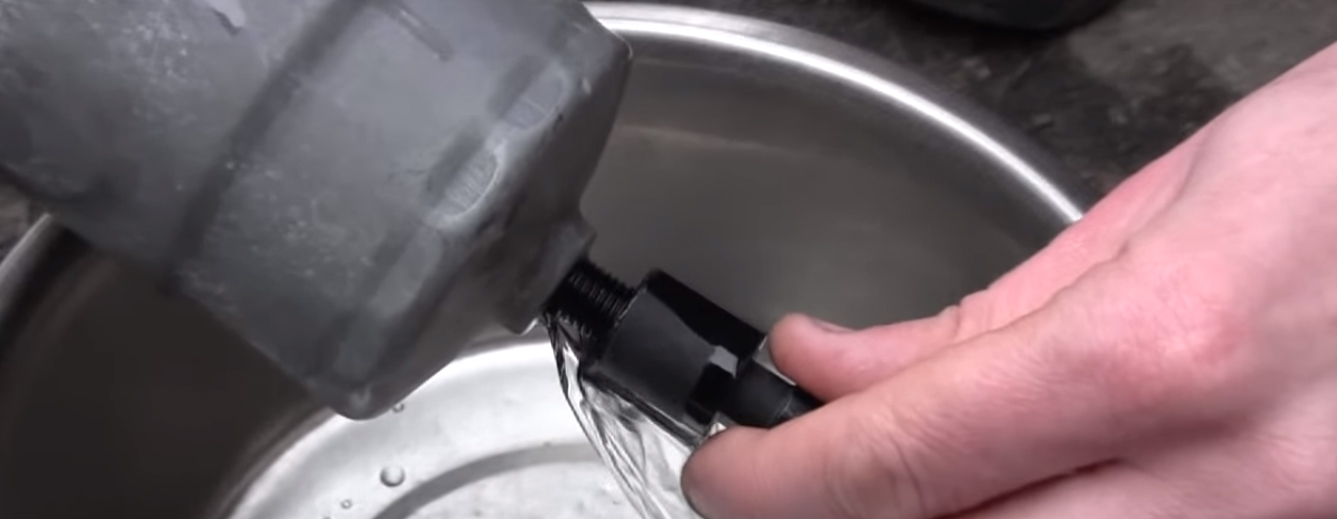

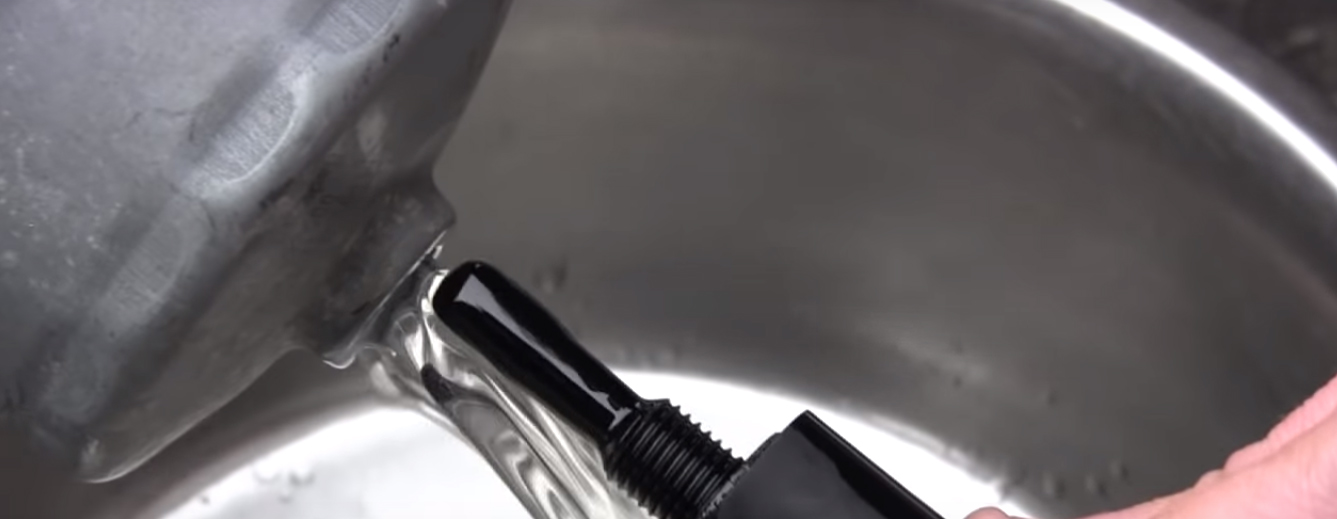

Сливаем оставшееся топливо из топливного фильтра Fiat Doblo



Важно: рекомендуется откручивать датчик руками, чтобы не повредить его. Перед началом демонтажа, подставьте заранее подготовленную емкость для слива оставшегося топлива.

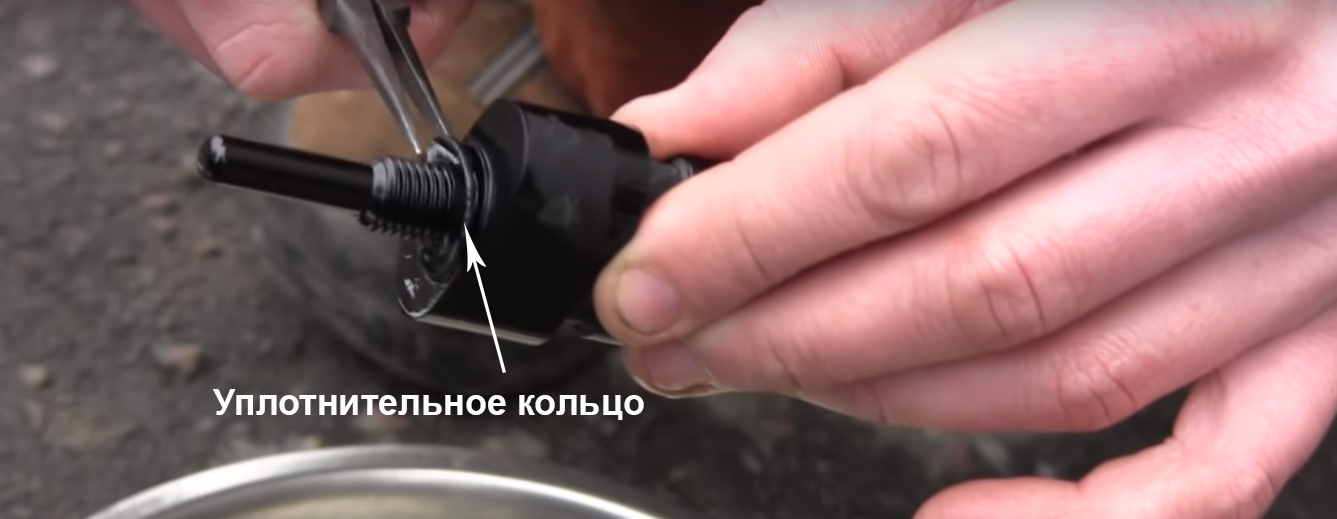

12. Снимаем с датчика наличия воды уплотнительное кольцо и удаляем его.

Уплотнительное кольцо датчика наличия воды Fiat Doblo



13. На новом фильтре проверяем уплотнительное кольцо на отсутствие повреждений и устанавливаем его.

Примечание: в случае наличия повреждений, заменить уплотнительное кольцо.

14. Вставляем регулировочный клапан до упора в новый топливный фильтр.

Вставляем регулировочный клапан до упора в новый топливный фильтр Fiat Doblo

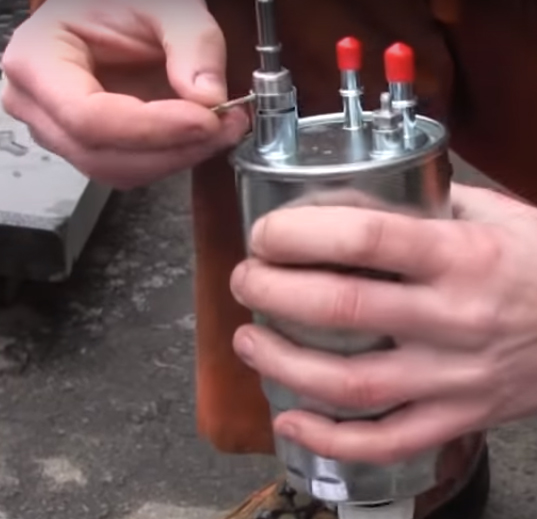

15. Вставляем на место фиксатор регулировочного клапана.

Вставляем на место фиксатор регулировочного клапана топливного фильтра Fiat Doblo

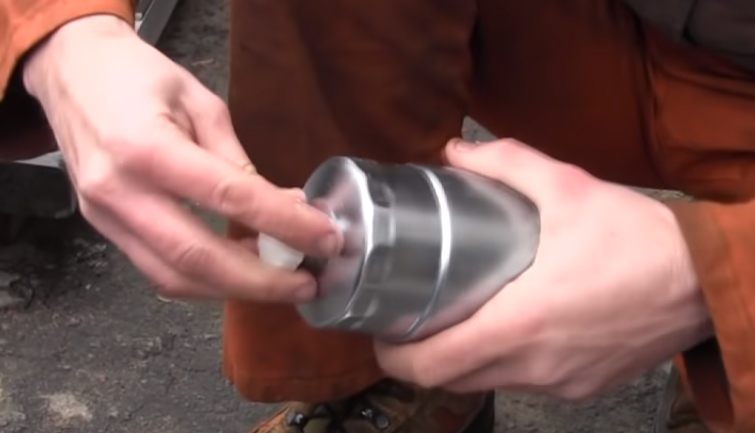

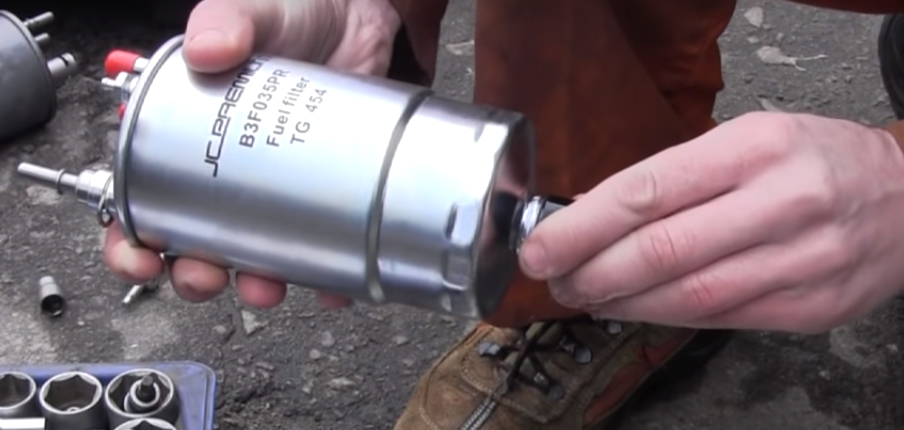

16. Откручиваем заглушку отверстия под установку датчика воды.

Заглушка отверстия под установку датчика воды Fiat Doblo



Откручиваем заглушку отверстия под установку датчика воды Foat Doblo



Примечание: после снятия заглушки, извлеките из нее новое уплотнительное кольцо датчика наличия воды.

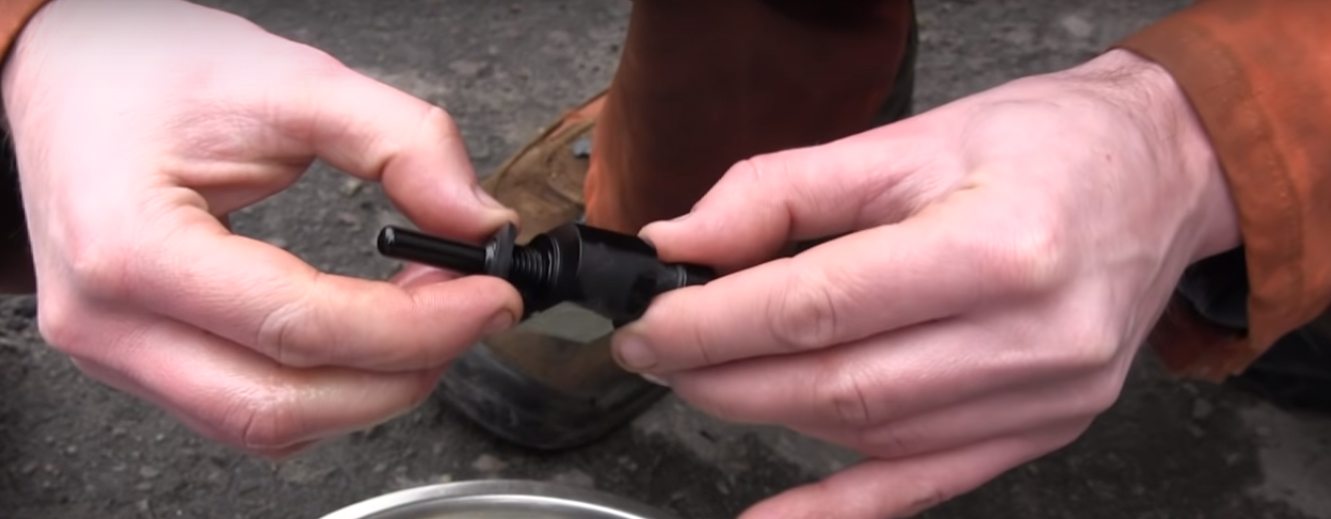

17. Устанавливаем новое уплотнительное кольцо на свое посадочное место на датчике наличия воды.

Устанавливаем новое уплотнительное кольцо на свое посадочное место на датчике наличия воды Fiat Doblo



Важно: уплотнительное кольцо должно плотно прилегать к датчику. Соблюдайте осторожность при установке нового кольца.

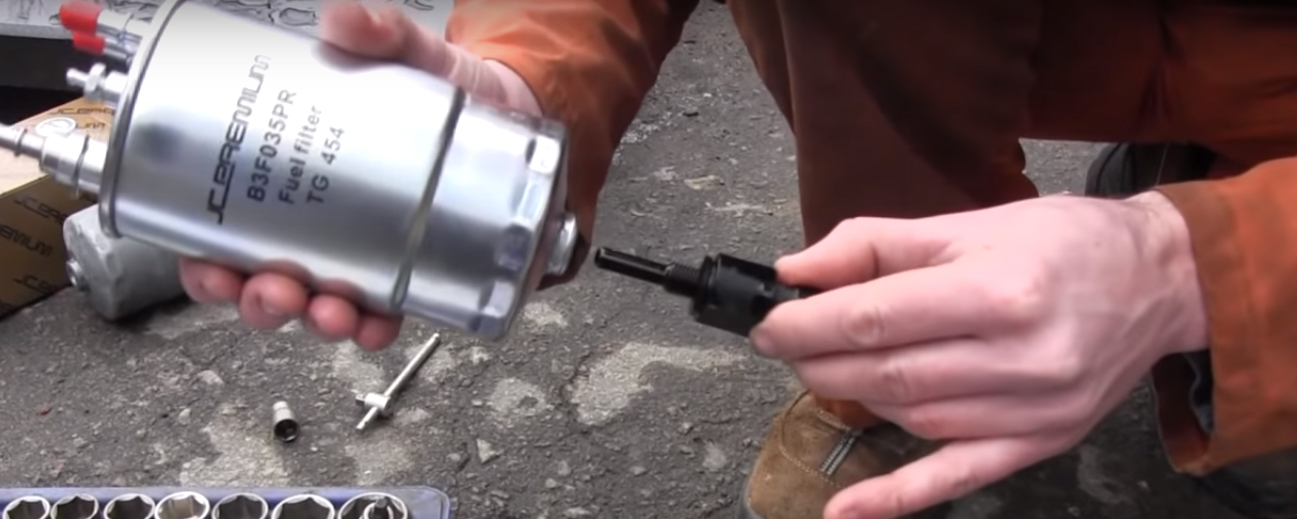

18. Вставляем датчик наличия воды в новый топливный фильтр.

Вставляем датчик наличия воды в новый топливный фильтр Fiat Doblo



Вставляем датчик наличия воды в новый топливный фильтр 2 Fiat Doblo



Примечание: выполняйте установку датчика наличия воды руками, дабы не повредить его.

19. До характерного щелчка подсоединяем электрический разъем датчика наличия воды.

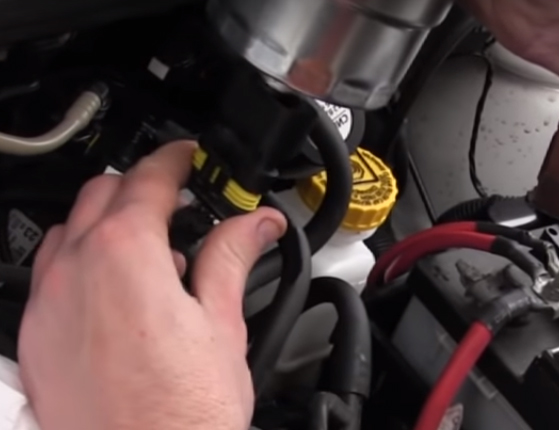

Подсоединяем электрический разъем датчика наличия воды Fiat Doblo

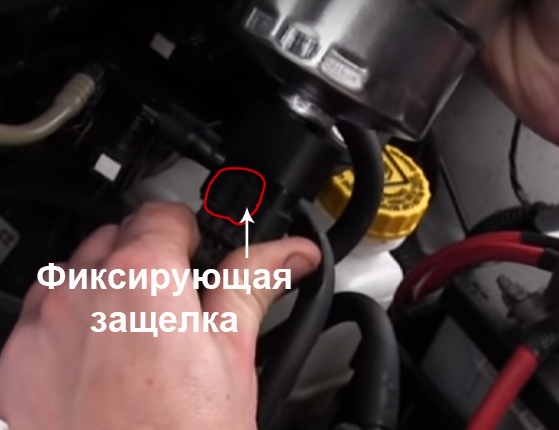

Фиксирующая защелка датчика наличия воды Fiat Doblo



20. Устанавливаем новый топливный фильтр в кронштейн.

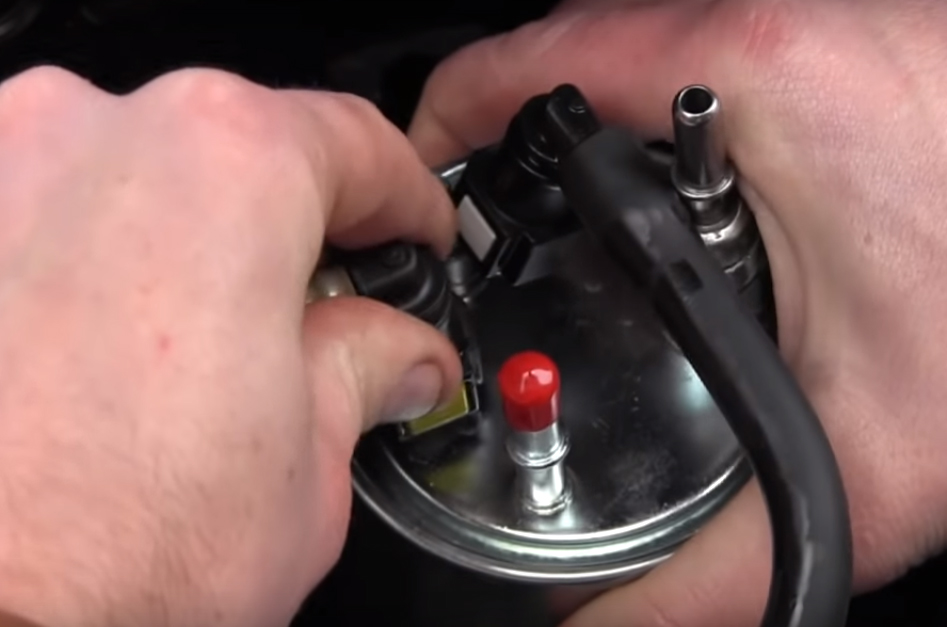

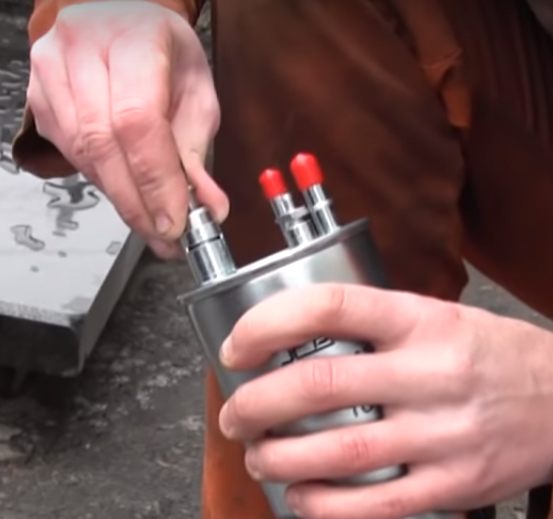

21. Снимаем заглушки со штуцеров топливного фильтра.

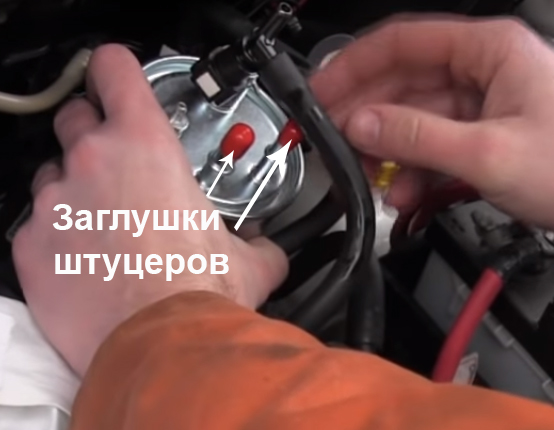

Снимаем заглушки со штуцеров топливного фильтра Fiat Doblo



Примечание: смочите свежим топливом фитинги топливопроводов, и только потом подсоедините их к топливному фильтру. При соединении топливопроводов должен быть слышен характерный щелчок.

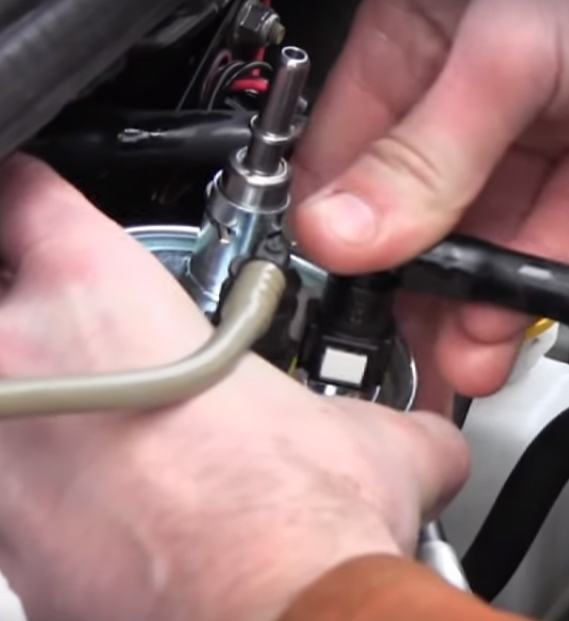

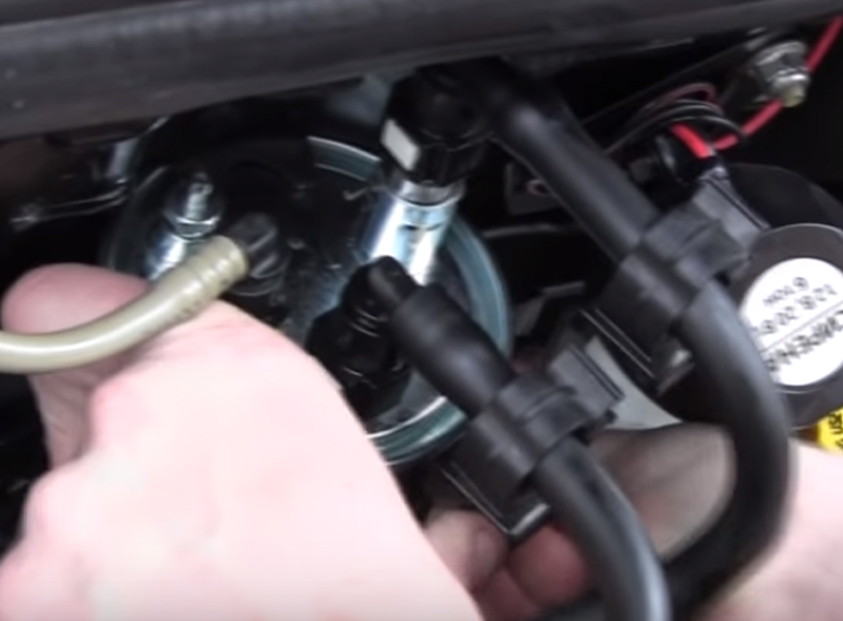

22. Подсоединяем топливопроводы в той последовательности, в которой их ранее нумеровали.

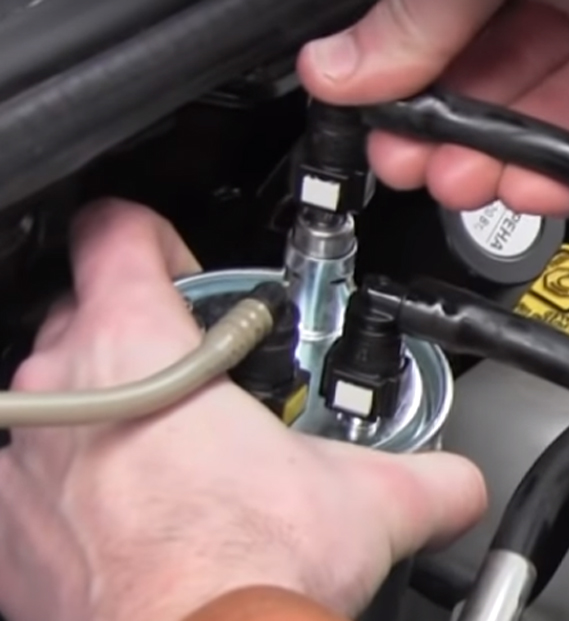

Подсоединяем топливопроводы в той последовательности, в которой их ранее нумеровали Fiat Doblo



Подсоединяем топливопроводы в той последовательности, в которой их ранее нумеровали 2 Fiat Doblo



Подсоединяем топливопроводы в той последовательности, в которой их ранее нумеровали 3 Fiat Doblo

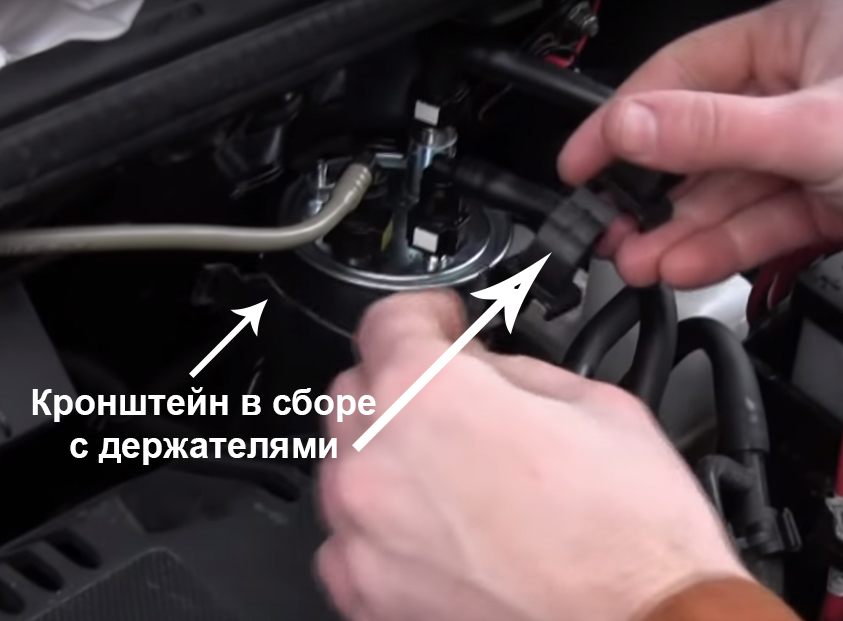

23. Устанавливаем кронштейн топливного фильтра в сборе с держателями топливопроводов.

Устанавливаем кронштейн топливного фильтра в сборе с держателями топливопроводов Fiat Doblo



Кронштейн в сборе с держателями топливного фильтра и трубопроводов топлива Fiat Doblo

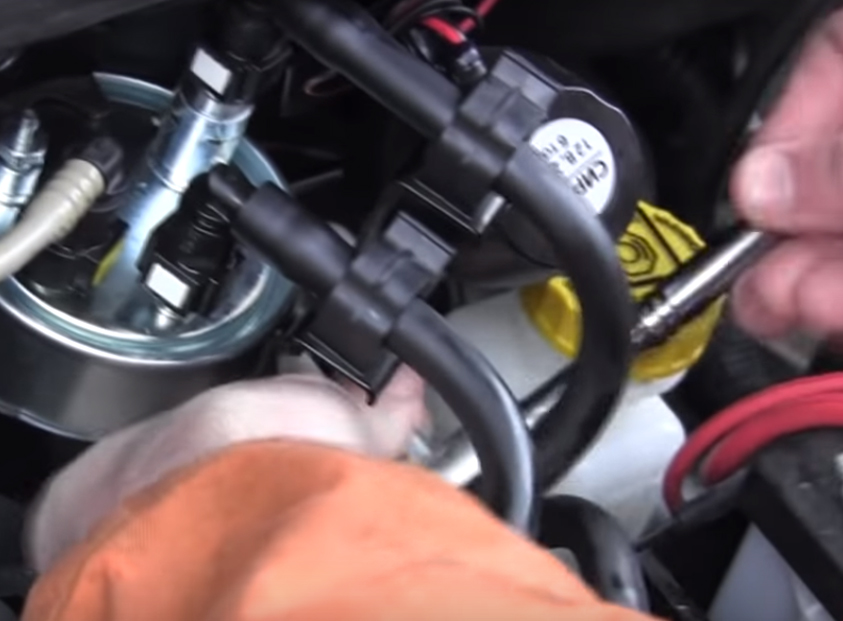

24. Затягиваем гайку крепления кронштейна топливного фильтра и фиксируем топливопроводы в держателях.

Затягиваем гайку крепления кронштейна топливного фильтра и фиксируем топливопроводы в держателях Fiat Doblo

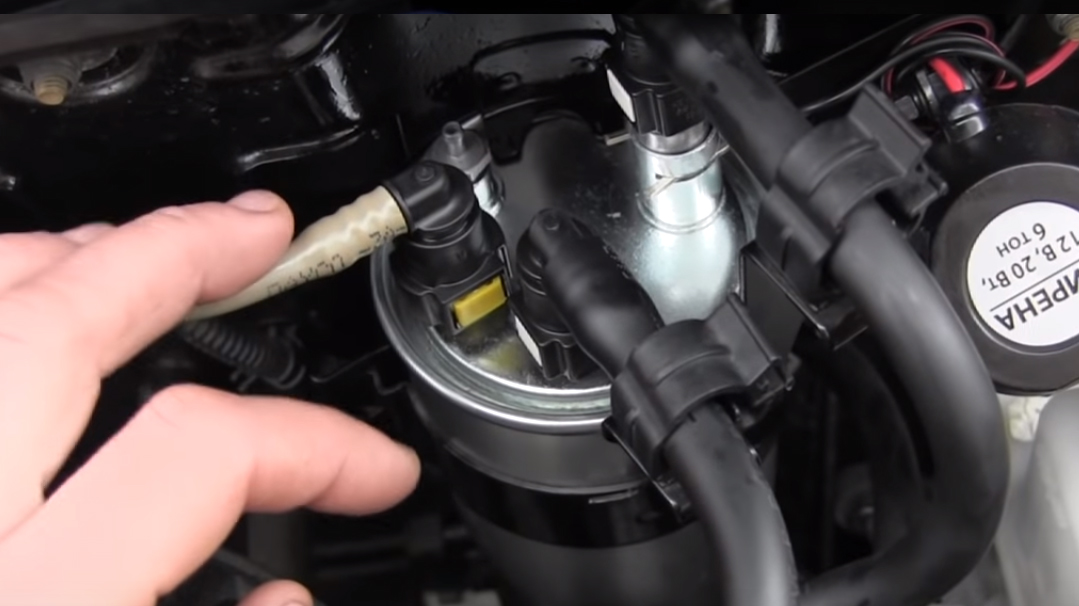

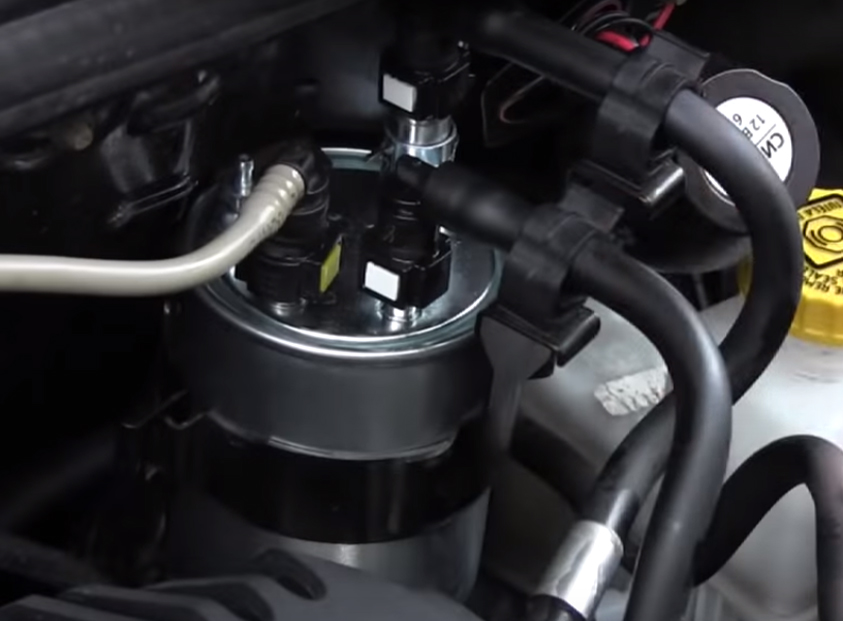

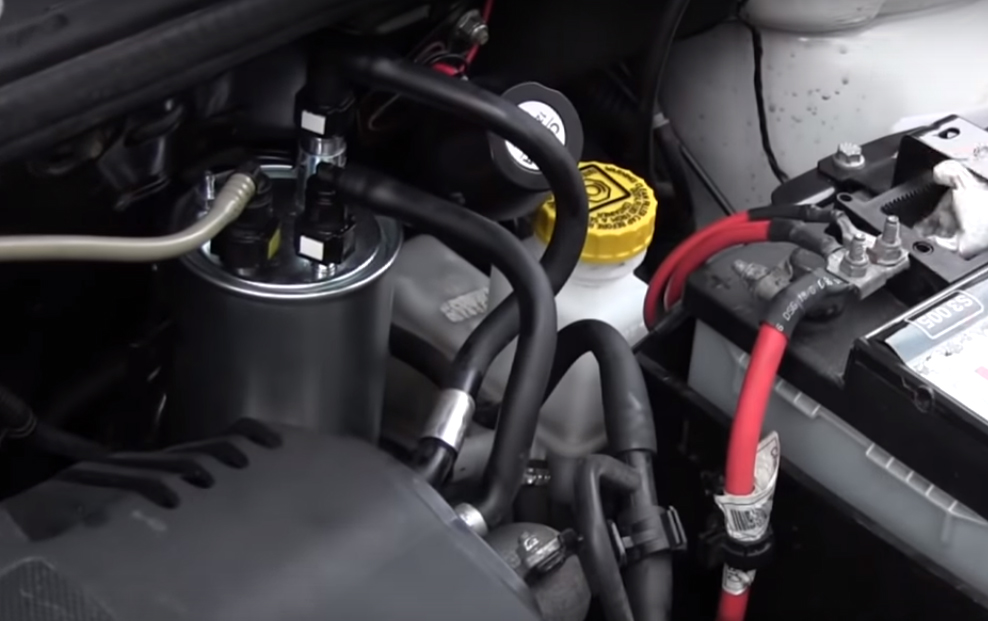

Общий вид после установки нового топливного фильтра на место Fiat Doblo



Затягиваем гайку крепления кронштейна топливного фильтра и фиксируем топливопроводы в держателях 2 Fiat Doblo



Затягиваем гайку крепления кронштейна топливного фильтра Fiat Doblo

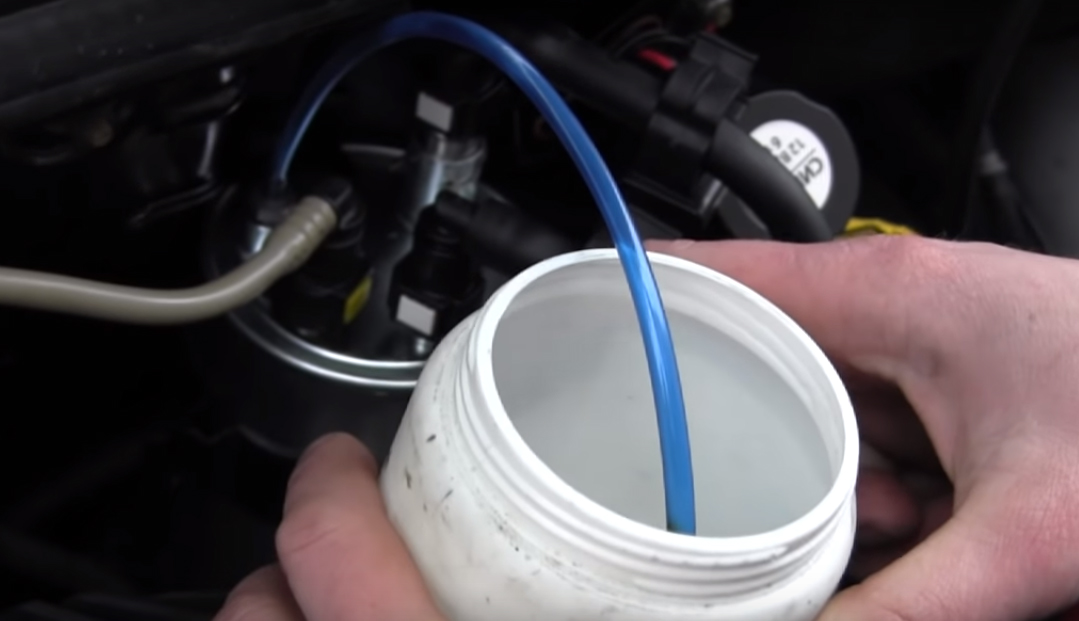

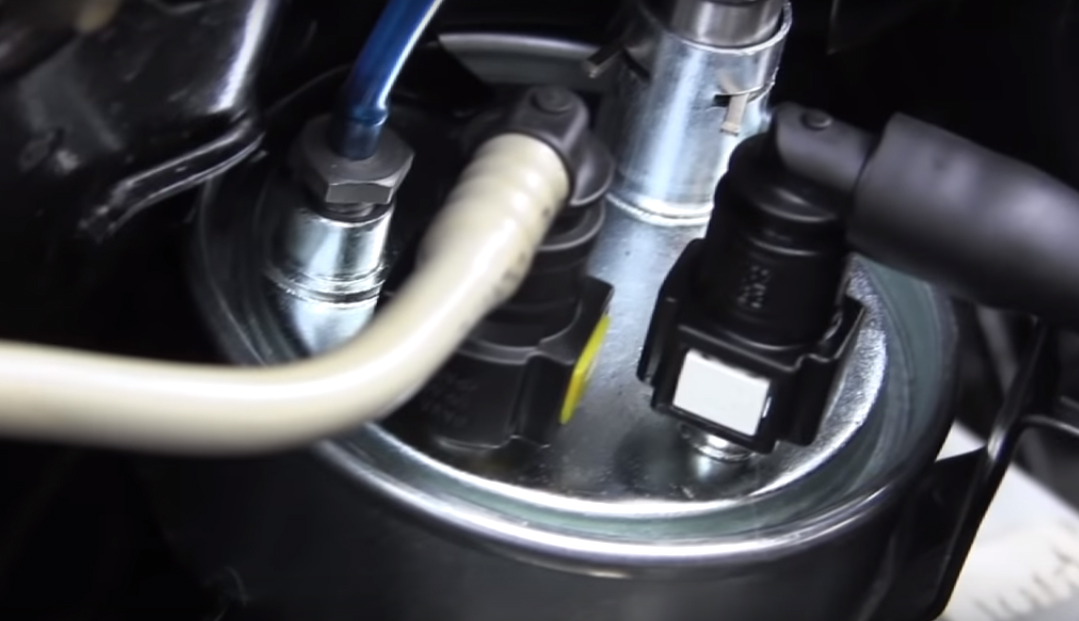

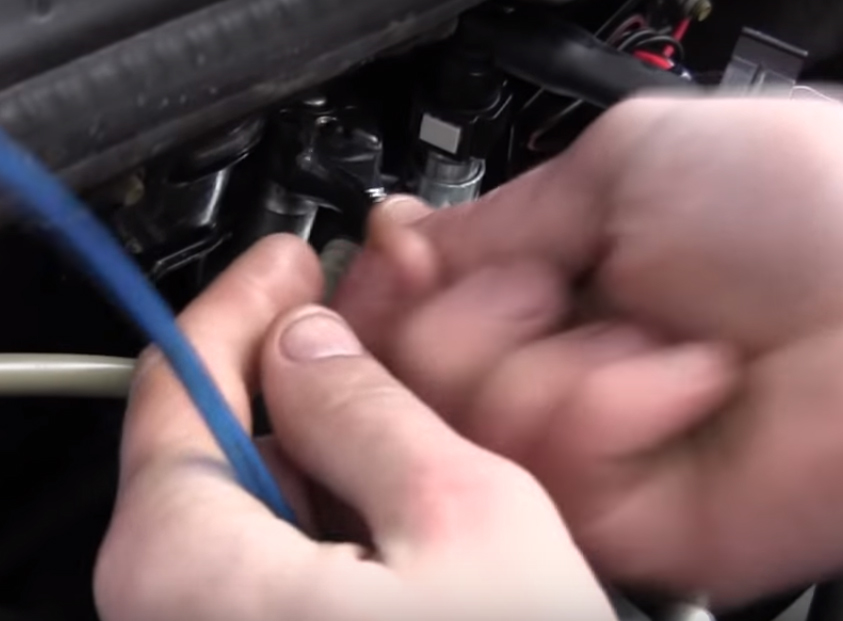

25. Подсоединяем к штуцеру тонкую трубку для удаления воздуха из системы.

Открываем штуцер для подсоединения трубки для удаления воздуха из топливной системы Fiat Doblo



Открываем штуцер для подсоединения трубки для удаления воздуха из топливной системы 2 Fiat Doblo

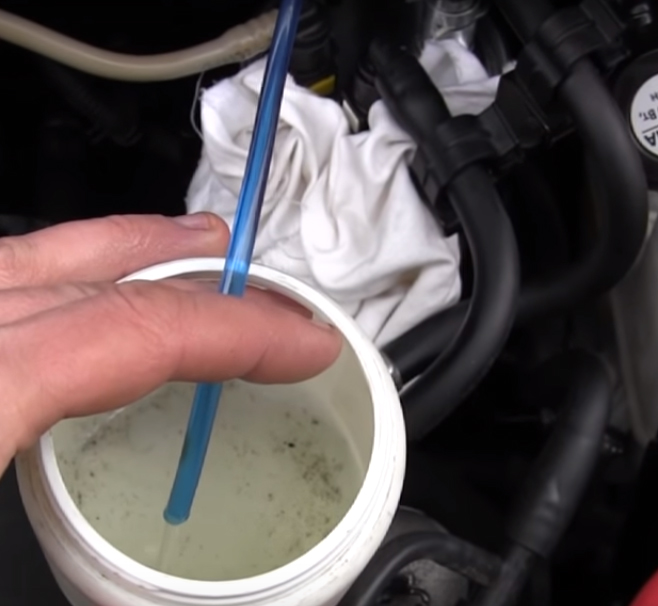

Подсоединяем трубки для удаления воздуха из топливной системы и подставляем емкость для слива Fiat Doblo



Примечание: необходимо дождаться, пока из трубки не польется топливо.

26. Включаем и выключаем зажигание несколько раз, чтобы насос закачал топливо в систему.

Насос закачивает топливо в систему Fiat Doblo



Важно: не в коем случае не запускайте двигатель на данном этапе. Необходимо дождаться пока насос не продавит излишний воздух.

27. Закрываем штуцер и отсоединяем трубку.

Закрываем штуцер и отсоединяем трубку от топливного фильтра Fiat Doblo



28. Запускаем двигатель и даем ему немного поработать.

Примечание: проверьте герметичность соединения топливопроводов, а так же отсутствие утечек из-под датчика наличия воды.

29. Закройте капот.
