Диагностика подвески Geely CK / Otaka 2005

Инструмент:

Домкрат
Монтажная лопатка
Башмаки (2 шт.)

1. Установите автомобиль на ровную площадку и подложите под колеса противооткатные упоры (башмаки).

Противооткатный упор под колесом Geely CK

2. С помощью домкрата вывесите переднее колесо.

Поднятие домкратом Geely CK

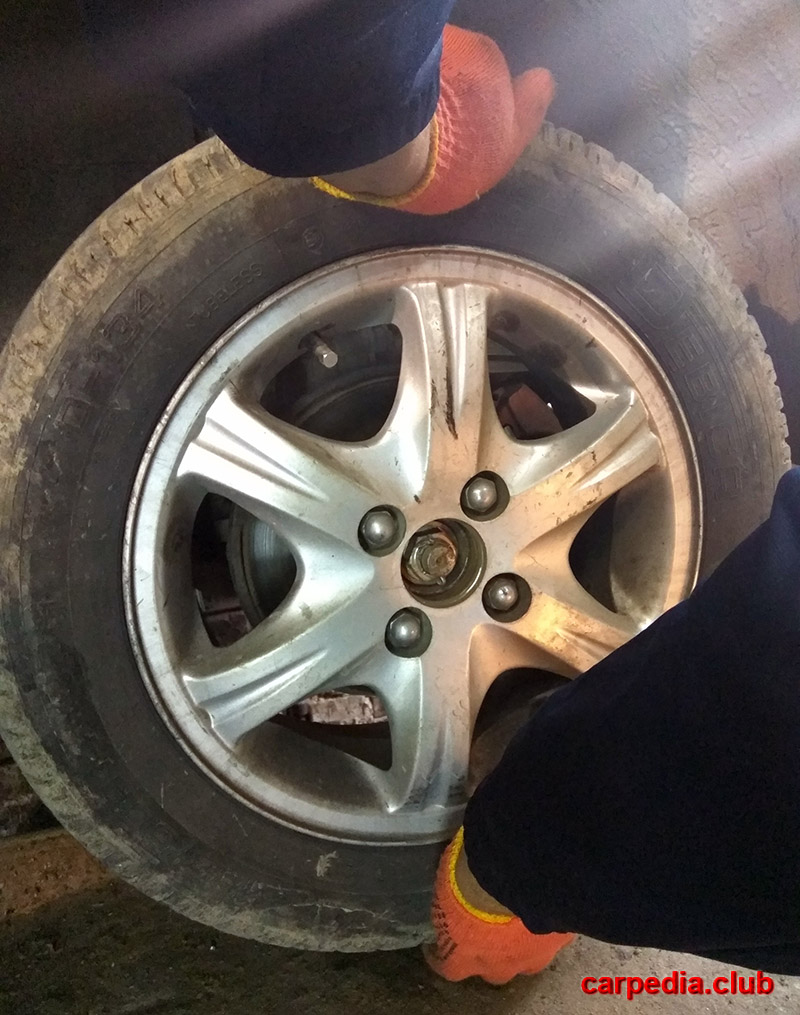

3. Поочередными резкими, но без больших усилий, нажатиями на верхнюю и нижнюю часть колеса проверяем отсутствие люфта подшипника ступицы и шаровой опоры.

Проверка люфта узлов подвески Geely CK в вертикальной плоскости

4. Аналогичную проверку выполните в горизонтальной плоскости, она поможет выявить люфты рулевых тяг.

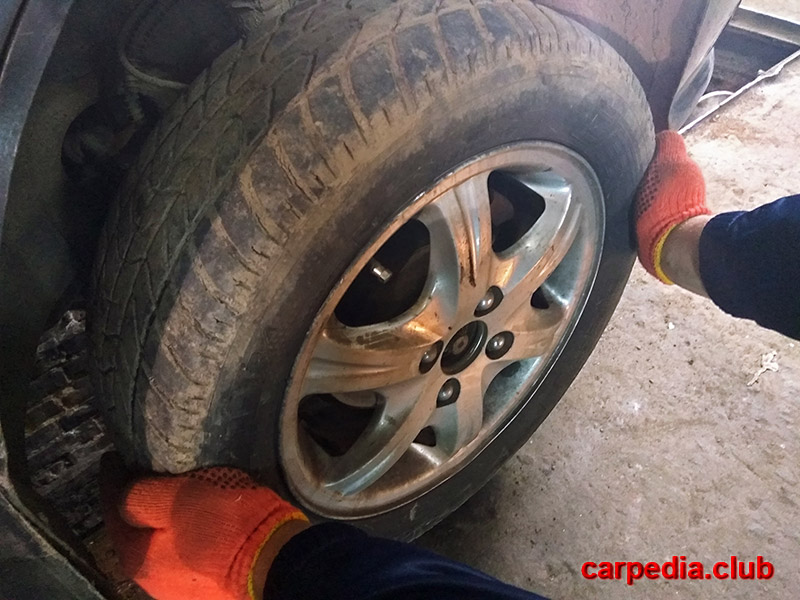

Проверка люфта узлов подвески Geely CK в горизонтальной плоскости

5. Проверьте состояние нижнего шарнира поворотного кулака. Для этого вставьте монтажную лопатку между рычагом и ступицей.

Установка монтировки для проверки нижнего шарнира поворотного кулака Geely CK

6. Произведите несколько легких нажатий. Не должно быть никаких постукиваний.

Проверка нижнего шарнира поворотного кулака Geely CK

7. При помощи монтажной лопатки проверьте отсутствие люфта заднего сайлентблока рычага.

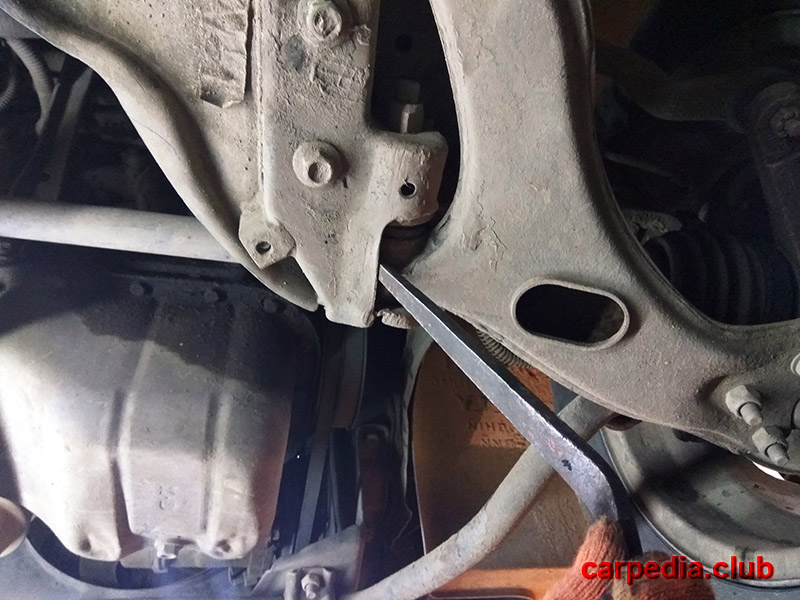

Проверка заднего сайлентблока рычага передней подвески Geely CK

8. Таким же образом проверьте состояние переднего крепления рычага.

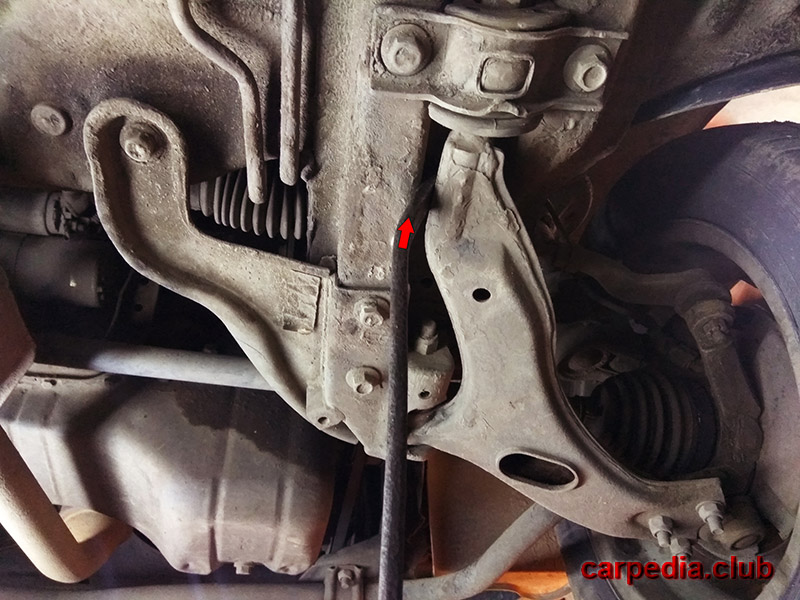

Проверка переднего сайлентблока рычага передней подвески Geely CK

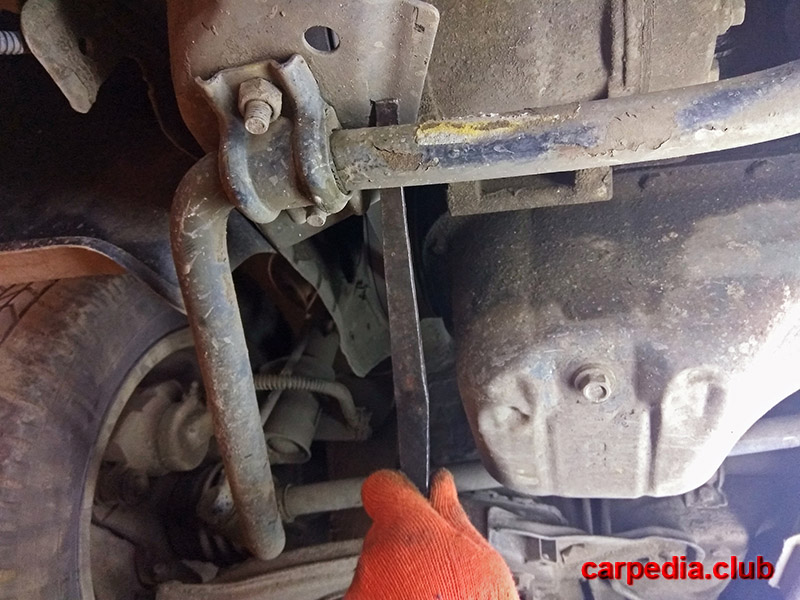

9. Продев монтажную лопатку за стабилизатор, небольшими покачиваниями проверьте состояние подушки его крепления.

Проверка подушке подвески стабилизатора поперечной устойчивости Geely CK

10. Проверьте на люфт и стуки сайлентблока верхнего крепления заднего продольного рычага подвески.

Верхнее крепление продольного рычага задней подвески Geely CK

11. Затем необходимо проверить состояние нижнего продольного рычага задней подвески.

Нижнее крепление продольного рычага задней подвески Geely CK

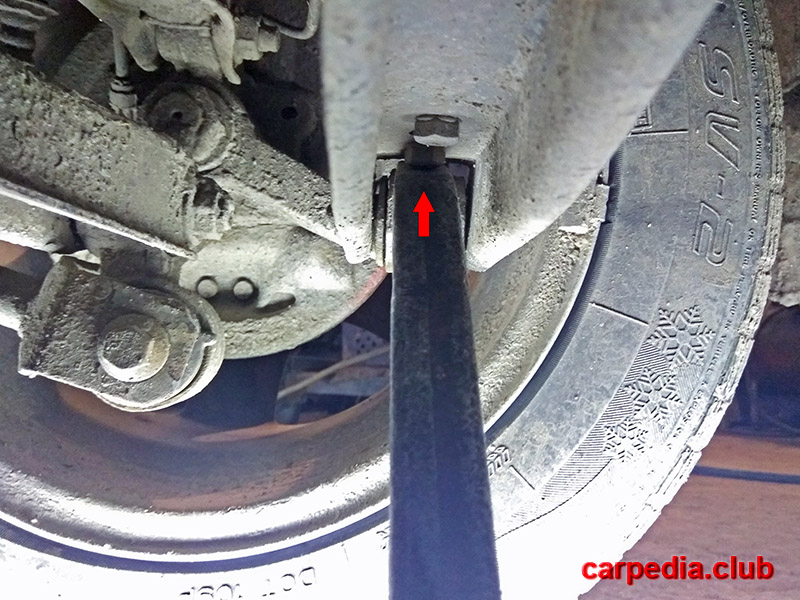

12. Вставьте монтажную лопатку между поперечным рычагом задней подвески и сайлентблоком цапфы.

Установка монтировки для проверки сайлентблока цапфы Geely CK

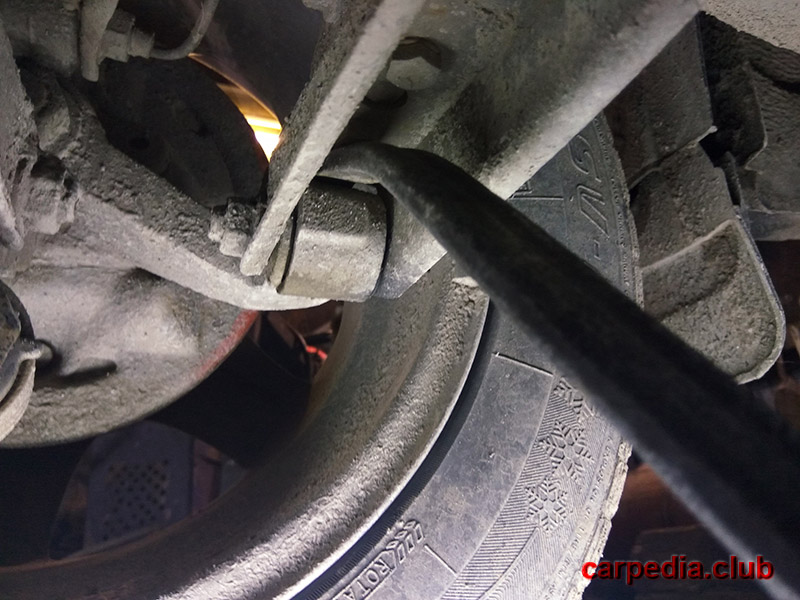

13. Вертикальными покачиваниями проверьте состояние сайлентблока.

Проверка сайлентблока цапфы задней подвески Geely CK

14. Аналогично выполните проверку другого сайлентблока цапфы.

Проверка второго сайлентблока цапфы задней подвески Geely CK

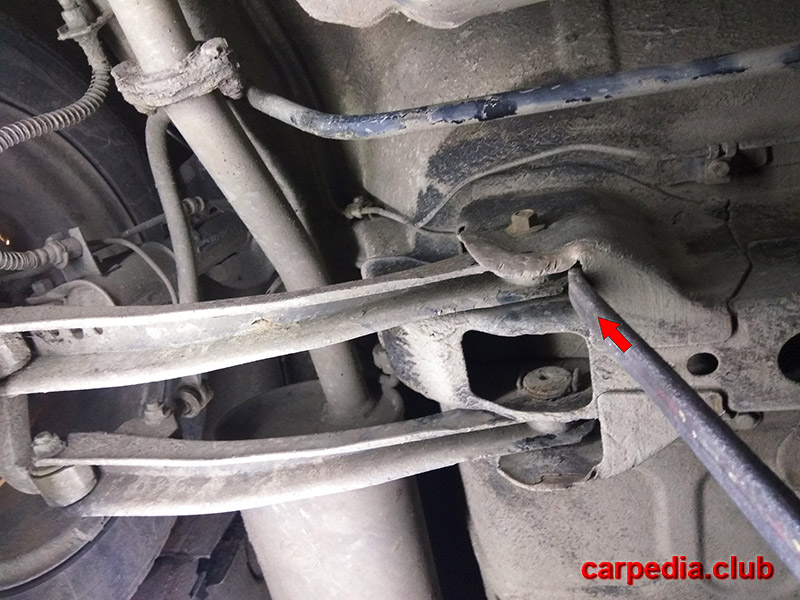

15. Монтажной лопаткой проверьте люфт сайлентблока крепления заднего поперечного рычага подвески.

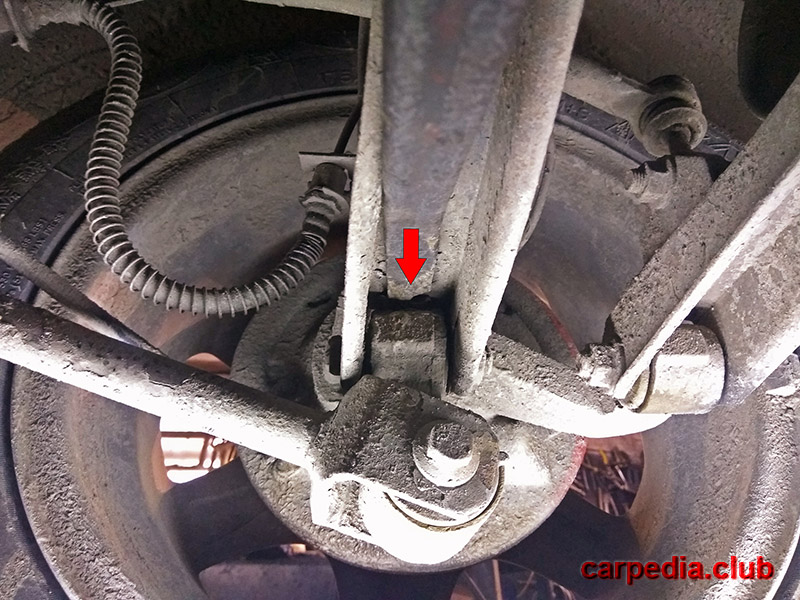

Поперечные рычаги задней подвески Geely CK

16. Такую же операцию выполните и с другим поперечным рычагом.

Проверка крепления поперечного рычага задней подвески Geely CK

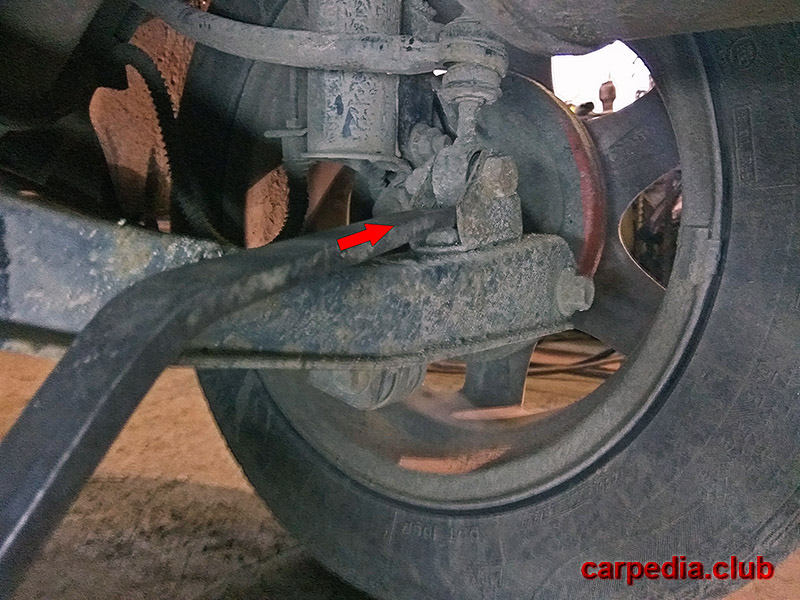

17. Вставив монтажную лопатку между поперечным рычагом и стойкой заднего стабилизатора, вертикальными покачиваниями проверяем состояние сайлентблока.

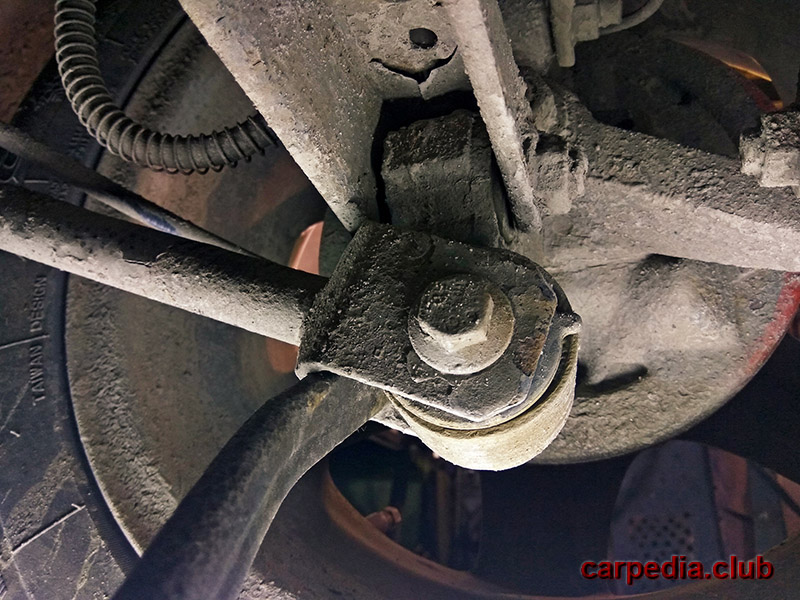

Проверка стойки заднего стабилизатора Geely CK

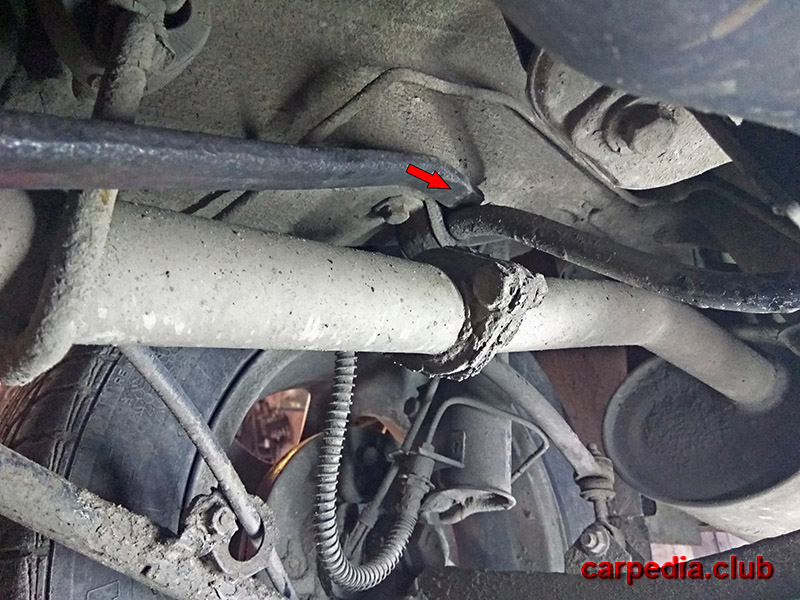

18. А также нужно проверить подвеску заднего стабилизатора.

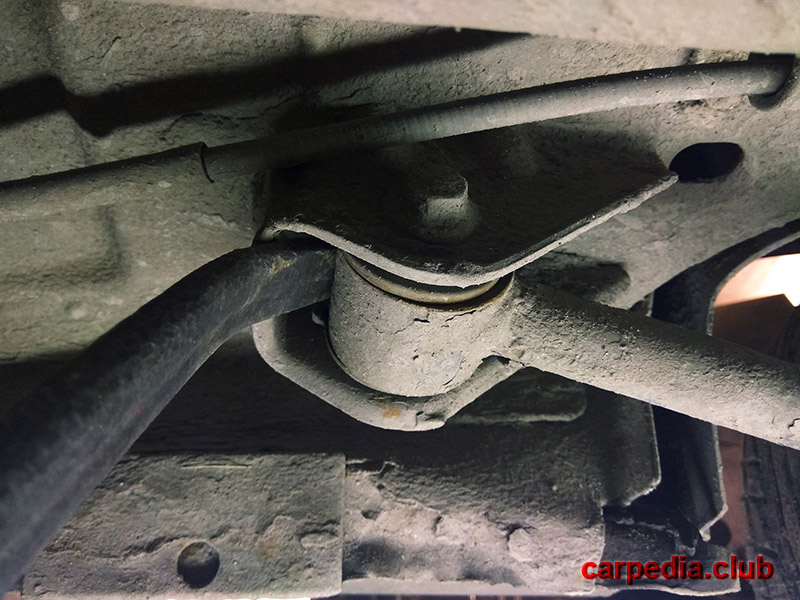

Подушка подвески заднего стабилизатора поперечной устойчивости Geely CK

19. Убедитесь в отсутствии люфтов стоек переднего стабилизатора.

Стойка переднего стабилизатора поперечной устойчивости Geely CK

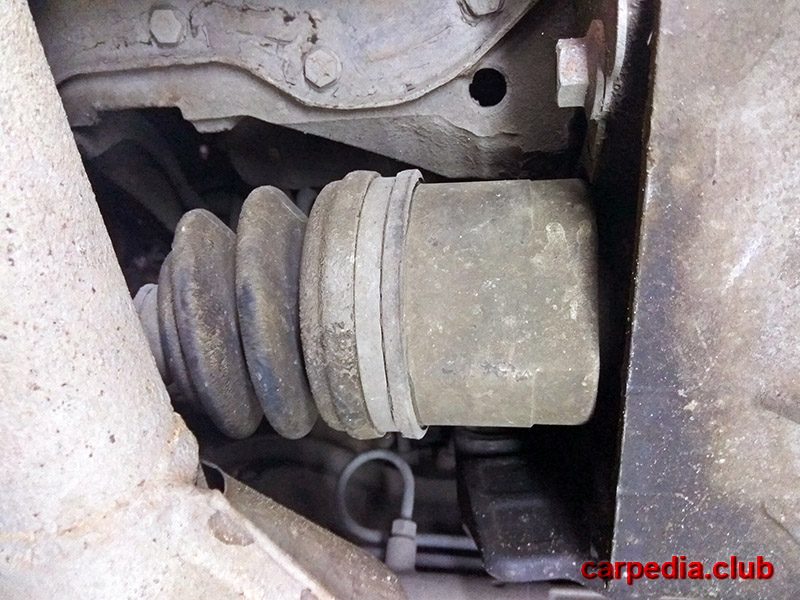

20. Проведите осмотр чехлов шарниров равных угловых скоростей. Не допускается наличие любых трещин и разрывов.

Шарнир равных угловых скоростей Geely CK

Примечание:

Неисправный ШРУС, при прохождении крутого поворота издает громкий и характерный звук в сопровождении с хрустом.

Полезный совет:

Не допускайте езду на автомобиле с поврежденными грязезащитными чехлами узлов и деталей подвески. Своевременно их заменяйте, т. к. попавшие внутрь грязь и влага быстро выведут детали из строя.
