Диагностика подвески Renault Trafic II 2001 - 2016

Инструмент:

  • Монтажная лопатка

Примечания:

Диагностика подвески автомобиля проводиться на ровной площадке, эстакаде или смотровой канаве, но ни в коем случае не на подъемнике. Иначе подвеска окажется нагруженной, и вы не сможете определить неисправность шаровых опор.​

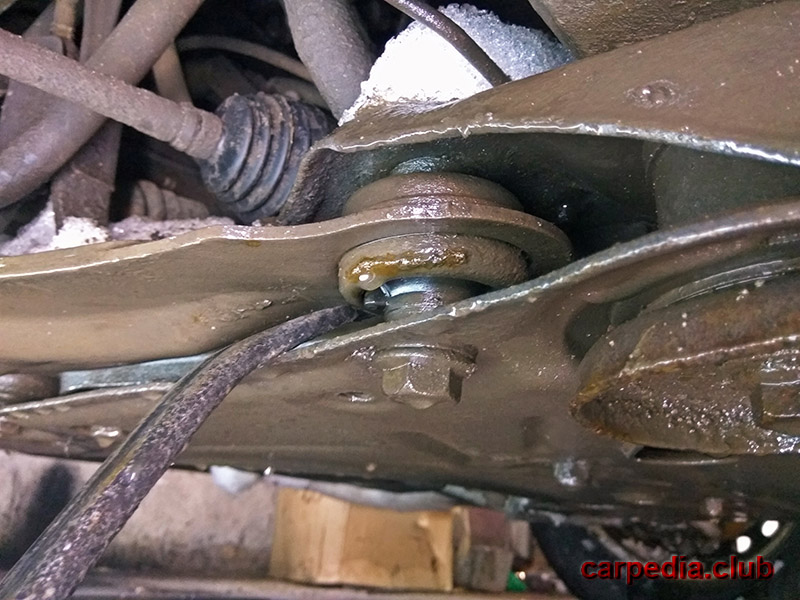

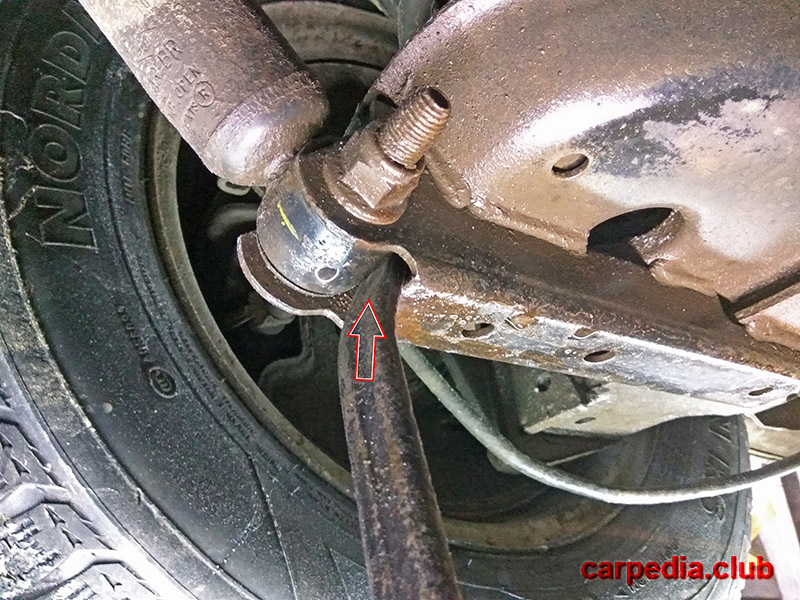

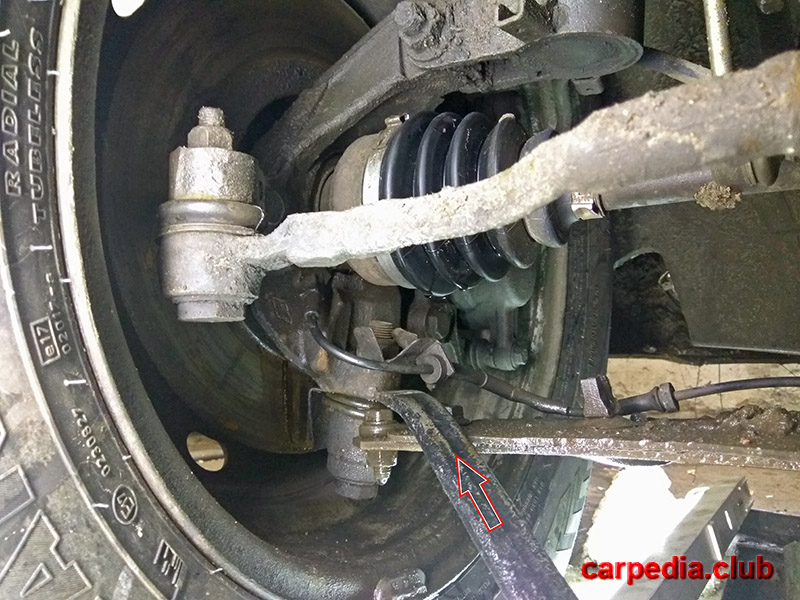

1. Проверьте с помощью монтажной лопатки износ резинометаллических шарниров подрамника нижнего рычага передней подвески.

Проверка люфта сайлентблока Renault Trafic II 2001 - 2016

Диагностика сайлентблоков Renault Trafic II 2002-2016

Примечания:

При обнаружении люфта, замените резинометаллические шарниры (сайлент-блоки). Помните! Запоздалая замена разрушает места контактов шарниров, а это чревато полной заменой элементов переднего рычага подвески.

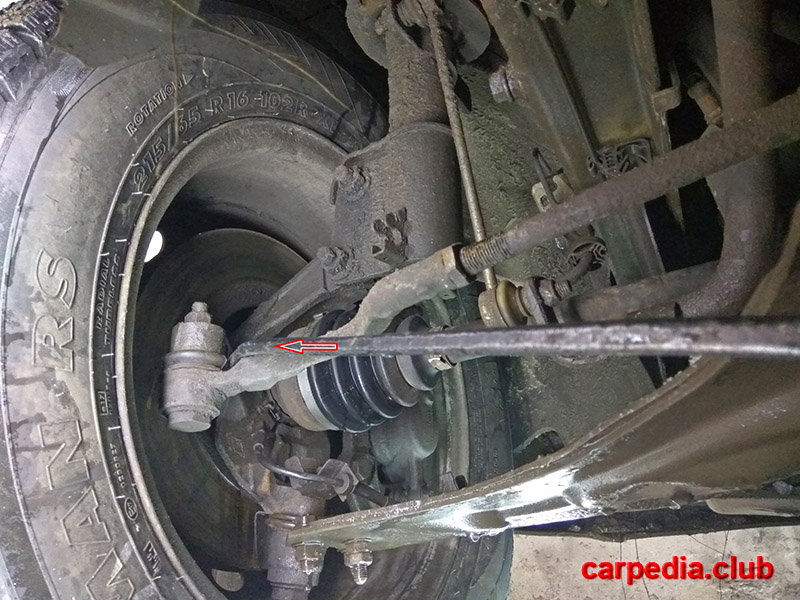

2. Проверьте люфт в месте крепления наконечника рулевой тяги к поворотному кулаку. Проверьте целостность пыльника шарового пальца наконечника рулевой тяги на наличие повреждений.

Диагностика шаровой опоры Renault Trafic II 2001 - 2016

3. C помощью монтажной лопатки, проверьте шаровую опору нижнего поперечного рычага передней подвески на наличие люфта.

Шаровой шарнир нижнего поперечного рычага Renault Trafic II 2001 - 2016

Примечания:

При обнаружении дефектов замените шаровую опору или рычаг передней подвески в сборе.

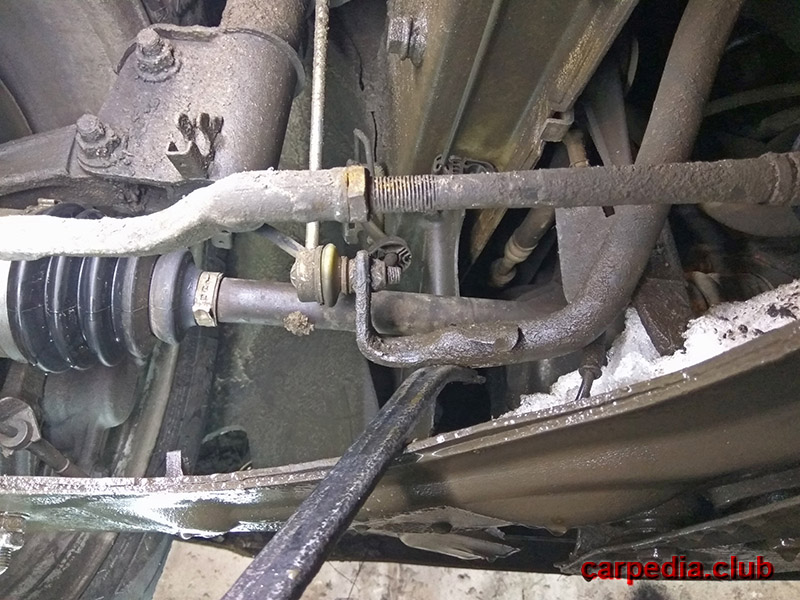

4. C помощью монтажной лопатки, проверьте люфт в соединении стойки стабилизатора с стабилизатором поперечной устойчивости.

Стабилизатор поперечной устойчивости Renault Trafic II 2001-2016

Примечания:

Возьмитесь рукой за стабилизатор поочерёдно около каждой втулки и покачайте его вверх-вниз. Если изношены боковые втулки, можно поменять только их, если средние — нужно поменять весь стабилизатор (в сборе с втулками).

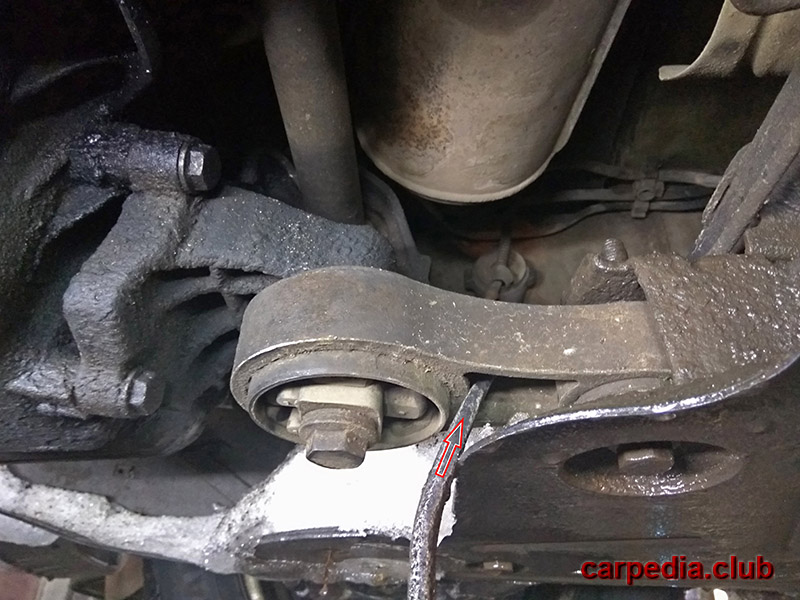

5. Проверьте с помощью монтажной лопатки износ опоры двигателя.

Опора двигателя Renault Trafic II 2001 - 2016

Примечания:

Когда подушка потеряла свою форму, треснула или отошла от вулканизации, либо имеют деформацию или трещины ее стальные элементы, сорвана резьба на ее крепеже, она подлежит замене.​

6. Проверьте целостность пыльника ШРУСа, потому как даже небольшое повреждение защитного чехла может вывести из строя привод колеса.

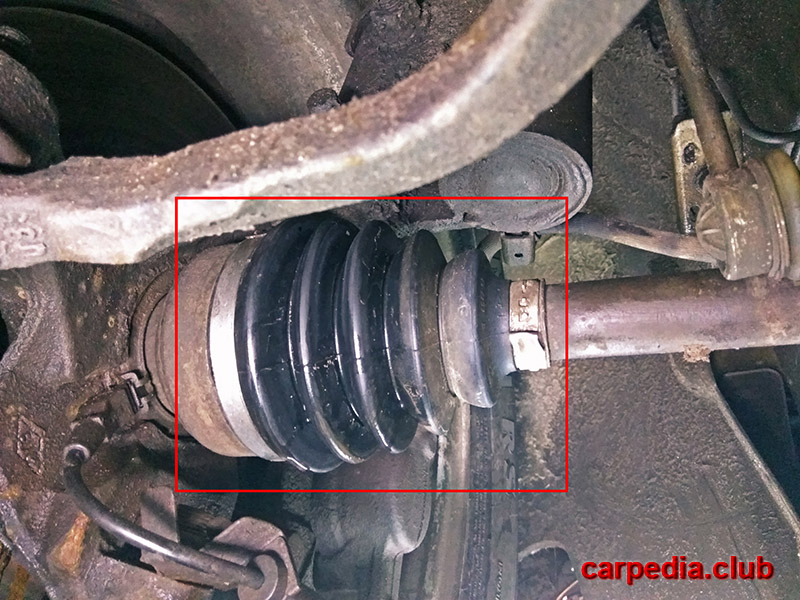

Пыльник ШРУСа Renault Trafic II 2001 - 2016

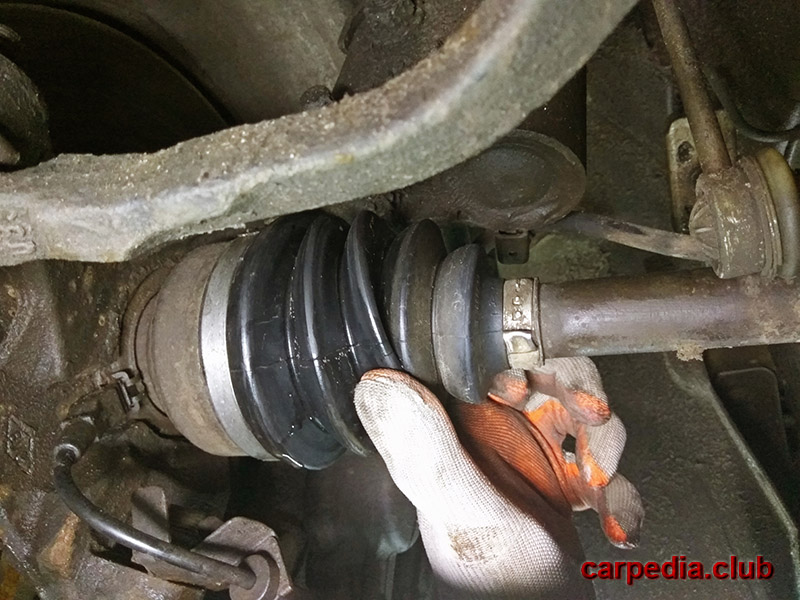

Проверка целостности пыльника ШРУСа Renault Trafic II 2001 - 2016

Примечания:

В случае повреждения защитных чехлов, немедленно замените их.

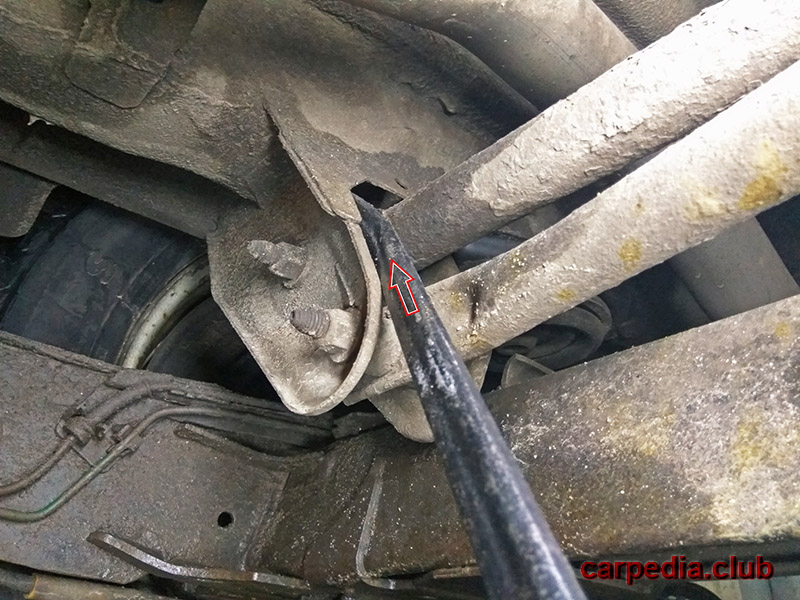

7. Проверьте с помощью монтажной лопатки износ резинометаллических шарниров в месте крепления балки задней подвески колес к кузову автомобиля.

Резинометаллические шарниры балки задней подвески Renault Trafic II 2001 - 2016

Примечания:

Сайлент-блоки балки задней подвески колес меняются только парно.

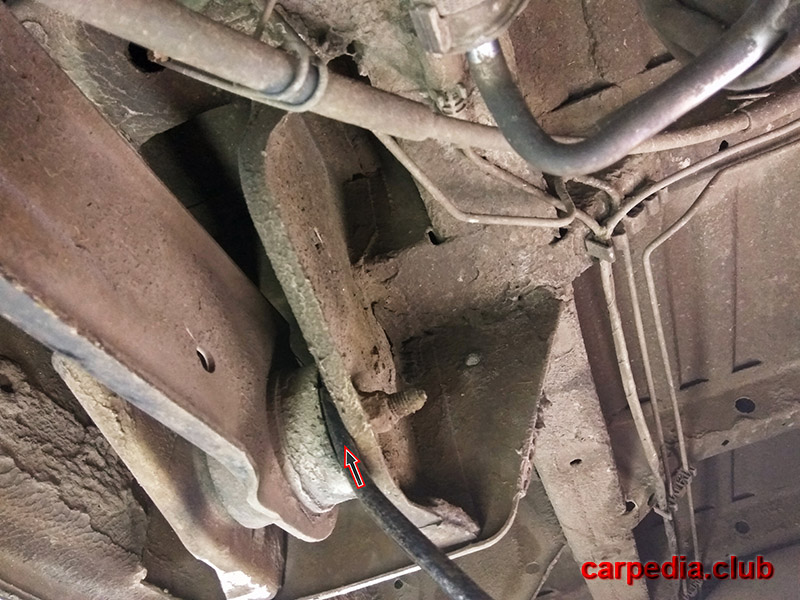

8. Проверьте износ резинометаллического шарнира цапфы амортизатора задней подвески.

Сайлент-блок амортизатора задней подвески Renault Trafic II 2001 - 2016

Примечания:

Если чувствуется ощутимый люфт заднего колеса, замените шарниры нижних креплений амортизаторов задней подвески.

9. Затем проверьте износ резинометаллического шарнира верхнего крепления амортизатора.

Резинометаллический шарнир верхнего крепления амортизатора Renault Trafic 2001 - 2016

Примечания:

Износ резинометаллических шарниров, подушек и неграмотную установку вы сможете определить сразу — амортизатор будет свободно или почти свободно перемещаться. При износе резинометаллических шарниров, замените их. Так же визуально можно обнаружить вытекание масла из амортизатора. Такой амортизатор необходимо заменить.​ Амортизаторы меняются парно, ни в коем случае не допускается замена только одного амортизатора.

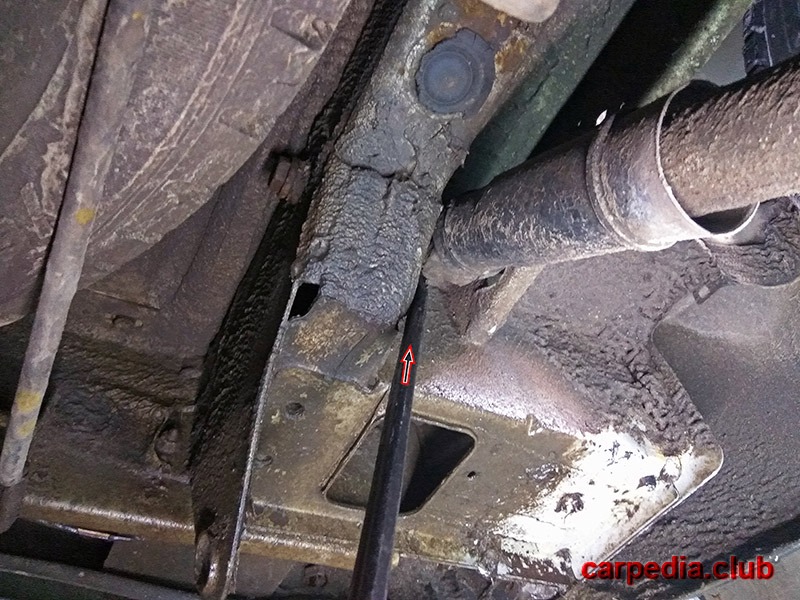

10. Проведите диагностику износа резинометаллических шарниров крепления задней поперечной тяги.

Задняя поперечная тяга Renault Trafic II 2001 - 2016

Примечания:

При обнаружении ощутимого люфта, замените резинометаллические шарниры.

Источник: carpedia.club
