Диагностика стартера Lada Granta

Инструменты:

• Отвертка плоская средняя
• Старт-кабель ("прикурка")
• Тиски слесарные

Детали и расходники:

• Аккумулятор автомобиля

1. Снимите стартер с корпуса коробки передач, как показано здесь.

2. Для оценки исправности привода стартера отверткой проверните шестерню привода.

Примечание:

Шестерня должна проворачиваться в одном направлении с валом привода, а в другом – на валу привода. В противном случае замените привод новым.

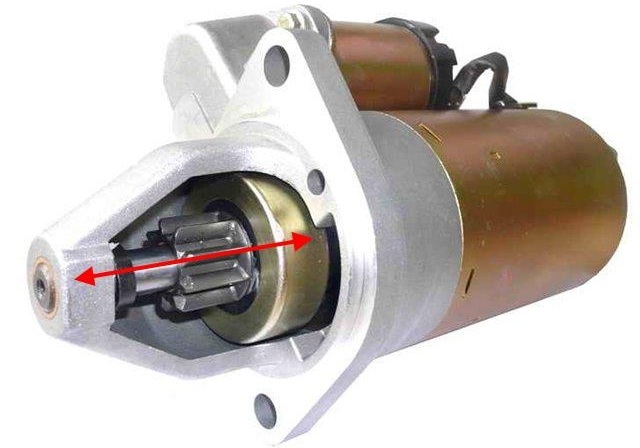

3. Отверткой сдвиньте шестерню привода по валу.

Примечание:

Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо просмотреть и при необходимости –заменить.

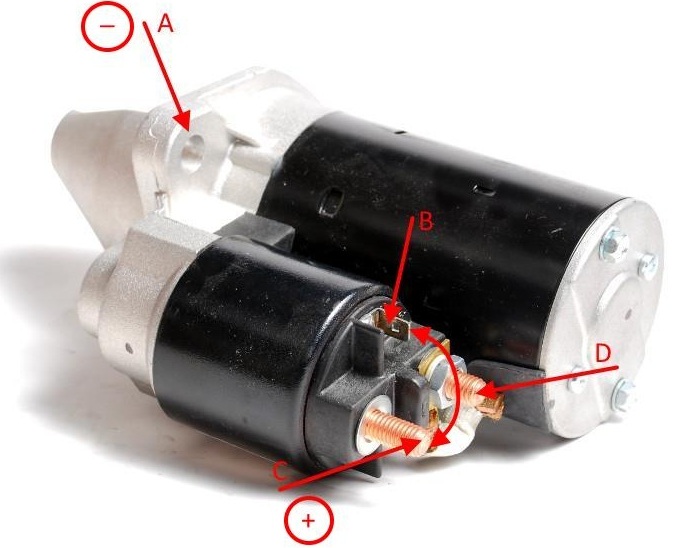

4. Для общей проверки работы стартера соедините старт-кабелем «плюсовой» вывод аккумуляторной батареи с верхним контактным болтом тягового реле С, а «минусовой» – с корпусом стартера А.

5. Отверткой перемкните верхний контактный болт С и управляющий вывод тягового реле В.

Примечание:

При этом должны: выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверьте электродвигатель и тяговое реле стартера, как указано ниже.

При проведении этой операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент перемыкания выводов.

Работу лучше выполнять, зажав стартер в тиски.

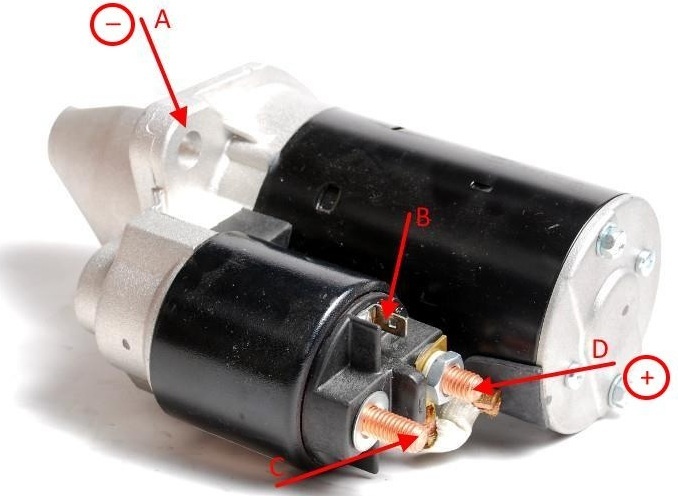

6. Для проверки электродвигателя соедините проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле D, а «минусовой» вывод – с корпусом стартера A.

Примечание:

При выполнении операции вал электродвигателя должен начать вращаться. В противном случае – электродвигатель неисправен.

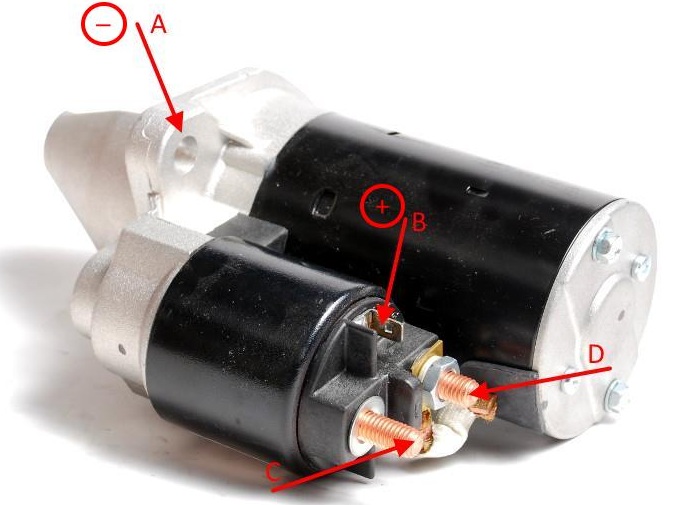

7. Для проверки тягового реле соедините проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле В, а «минусовой» вывод – с корпусом стартера А.

Примечание:

В результате шестерня привода должна выдвинуться. Если этого не происходит, тяговое реле неисправно.

8. В случае, если один из элементов стартера неисправен, произведите ремонт с полной разборкой стартера, как показано здесь.

9. Установка стартера производится, как показано здесь.

Примечание:

Если после установки исправного стартера при переводе ключа в выключателе зажигания в положение «II» стартер не работает – неисправна цепь включения стартера.

Если стартер исправен, а автомобиль не заводится, и у вас нет возможности устранить неисправность электропроводки самостоятельно, можно запустить двигатель и доехать до места ремонта следующим образом. При выключенном зажигании отсоедините колодку провода управления от вывода тягового реле (см. выше). Включите зажигание и, замкнув стержнем отвертки верхний контактный болт и управляющий вывод тягового реле (см. проверку стартера), пустите двигатель.
