Тормозная система. Описание конструкции Lada Granta

Примечание:

Ниже приведено описание конструкции тормозной системы Лада Гранта для понимания размещения и функциональности отдельных элементов тормозов.

Элементы тормозной системы:

1 – диск тормозного механизма переднего колеса;

2 – трубка тормозного механизма переднего колеса;

3 – шланг тормозного механизма переднего колеса;

4 – бачок гидропривода;

5 – главный тормозной цилиндр;

6 – вакуумный усилитель;

7 – педаль тормоза;

8 – трубка тормозного механизма заднего колеса;

9 – регулятор давления;

10 – тормозной механизм заднего колеса;

11 – шланг тормозного механизма заднего колеса;

12 – плавающая скоба.

Рабочая тормозная система – гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления в гидроприводе тормозных механизмов задних колес, вакуумным усилителем тормозов и датчиком недостаточного уровня жидкости в бачке. В нормальном режиме, когда система исправна, работают тормозные механизмы обоих контуров: правый передний – левый задний и левый передний – правый задний. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.
Педаль тормоза – подвесного типа, снабжена возвратной пружиной. Над педалью расположен выключатель сигналов торможения. В корпусе выключателя расположены выключатель сигналов торможения и датчик положения педали тормоза. Выключатель управляет сигналами торможения, а датчик выдает сигналы контроллеру систем управления двигателем.
Для снижения усилия на педали тормоза служит вакуумный усилитель, использующий разрежение в ресивере работающего двигателя. Вакуумный усилитель расположен между педалью тормоза и главным тормозным цилиндром и крепится двумя гайками к кронштейну педали тормоза, который, в свою очередь, крепится к кузову. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.
Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В отверстия, расположенные в верхней части цилиндра, через резиновые уплотнительные втулки вставлен пластмассовый бачок, в котором находится запас тормозной жидкости.
На корпусе бачка нанесены метки максимального и минимального уровней жидкости, а в крышке бачка установлен датчик уровня жидкости. При понижении уровня жидкости ниже метки MIN датчик включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

Тормозной механизм переднего колеса:

1 – суппорт;

2 – тормозные колодки;

3 – диск тормозного механизма;

4 – щит тормозного механизма;

5 – стопорная пластина;

6 – винт крепления корпуса цилиндра к суппорту;

7 – штуцер прокачки гидропривода тормозов;

8 – колесный цилиндр;

9 – болт крепления цилиндра к направляющему пальцу;

10 – направляющий палец;

11 – чехол направляющего пальца;

12 – направляющая колодок.

Тормозной механизм переднего колеса – дисковый, вентилируемый, с однопоршневой плавающей скобой. Плавающая скоба переднего тормозного механизма включает в себя суппорт и колесный цилиндр, стянутые между собой двумя винтами. Двумя болтами цилиндр крепится к направляющим пальцам, установленным в отверстиях направляющей колодок. Тормозные колодки поджаты пружинами к пазам направляющей колодок. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском. При торможении давление жидкости в гидроприводе тормозного механизма возрастает, и поршень, выдвигаясь из колесного цилиндра, прижимает внутреннюю тормозную колодку к диску. Затем скоба (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку.

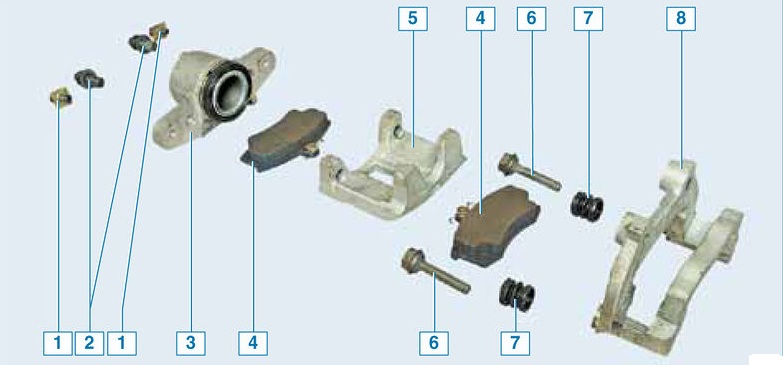

Элементы тормозного механизма переднего колеса:

1 – болт крепления цилиндра к направляющему пальцу со стопорной пластиной;

2 – винт крепления цилиндра к суппорту;

3 – цилиндр;

4 – колодка;

5 – суппорт;

6 – направляющий палец;

7 – чехол направляющего пальца;

8 – направляющая колодок.

Тормозной механизм заднего колеса – барабанный, с двухпоршневым колесным цилиндром и автоматической регулировкой зазора между колодками и барабаном.
Устройство автоматической регулировки зазора расположено в колесном цилиндре. Основной элемент устройства – стальное разрезное упорное кольцо, установленное на поршне с осевым зазором 1,25–1,65 мм. Упорные кольца (по два на цилиндр) вставлены в цилиндр с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 350 Н, что превышает усилие стяжных пружин тормозных колодок. При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа. В случае повреждения зеркала цилиндра под действием механических примесей, попавших в тормозную жидкость, или под действием коррозии (наличие воды в тормозной жидкости), кольца могут «закиснуть» в цилиндре и один или даже оба поршня потеряют подвижность. Цилиндры в этом случае необходимо заменить.

Тормозной механизм заднего колеса:

1 – нижняя стяжная пружина;

2 – передняя колодка;

3 – прижимная пружина;

4 – распорная планка;

5 – рабочий цилиндр;

6 – верхняя стяжная пружина;

7 – рычаг привода стояночного тормоза;

8 – задняя колодка;

9 – наконечник троса стояночного тормоза.

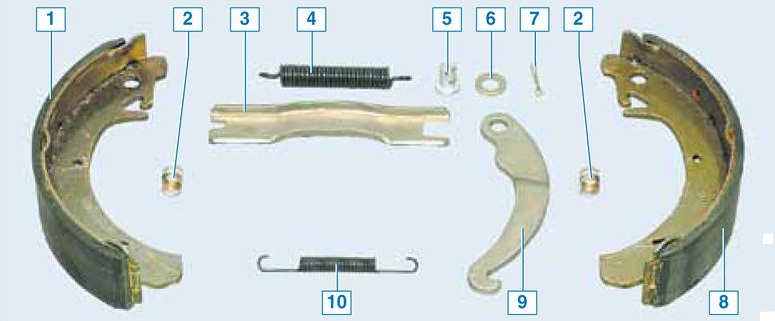

Элементы тормозного механизма заднего колеса:

1 – передняя колодка;

2 – прижимная пружина;

3 – распорная планка;

4 – верхняя стяжная пружина;

5 – палец;

6 – шайба;

7 – шплинт;

8 – задняя колодка;

9 – рычаг привода стояночного тормоза;

10 – нижняя стяжная пружина.

Жидкость к тормозным механизмам задних колес поступает через регулятор давления, расположенный на днище кузова перед балкой задней подвески.

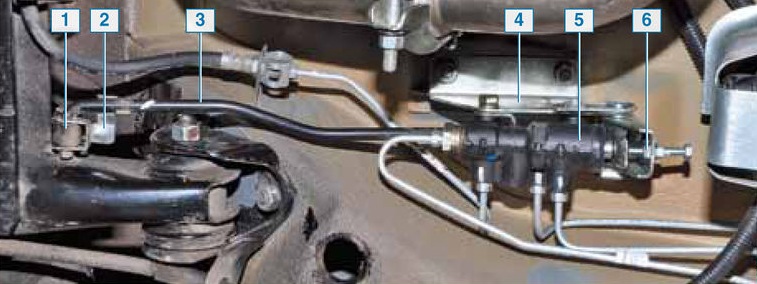

Регулятор давления в гидроприводе тормозных механизмов задних колес:

1 – серьга;

2 – скоба;

3 – упругий рычаг;

4 – кронштейн регулятора;

5 – регулятор давления;

6 – привод.

Регулятор давления в тормозных механизмах задних колес предназначен для ограничения роста тормозного усилия на колесах задней оси с целью исключения опережающей блокировки задних колес по отношению к передним, что уменьшает вероятность заноса.
С увеличением нагрузки на заднюю ось автомобиля упругий рычаг регулятора, связанный с балкой задней подвески, нагружается, передавая усилие на поршень регулятора.
При нажатии педали тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, перекрывает подачу жидкости к колесным цилиндрам тормозных механизмов задних колес, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление жидкости в колесных цилиндрах, и наоборот, – с уменьшением нагрузки на заднюю ось (например при «клевке» автомобиля во время резкого торможения) давление уменьшается.

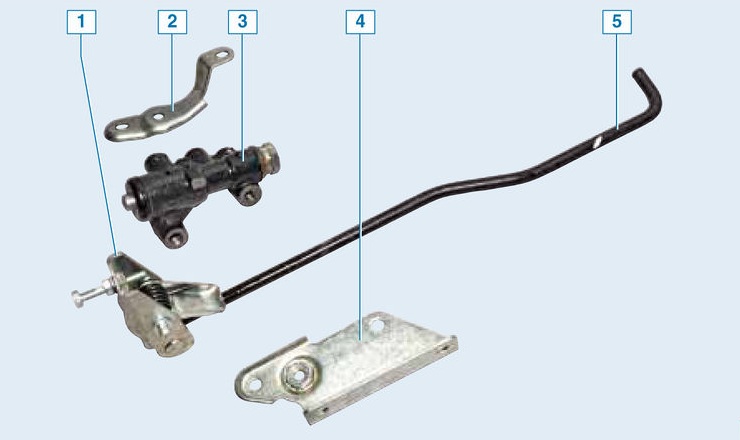

Элементы регулятора давления в гидроприводе тормозных механизмов задних колес:

1 – привод в сборе;

2 – кронштейн привода;

3 – регулятор в сборе;

4 – кронштейн регулятора;

5 – упругий рычаг.

Часть автомобилей оборудуется антиблокировочной системой тормозов (ABS), которая позволяет сохранить управляемость и курсовую устойчивость автомобиля во время торможения на мокром и скользком покрытии. Кроме того, ABS повышает эффективность торможения за счет исключения блокировки колес.
Привод стояночной тормозной системы – механический, тросовый, на задние колеса. Он состоит из рычага, регулировочной тяги рычага, уравнителя, двух тросов, рычагов и распорных планок в тормозных механизмах задних колес.
Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с двумя тросами через тягу и уравнитель. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках.

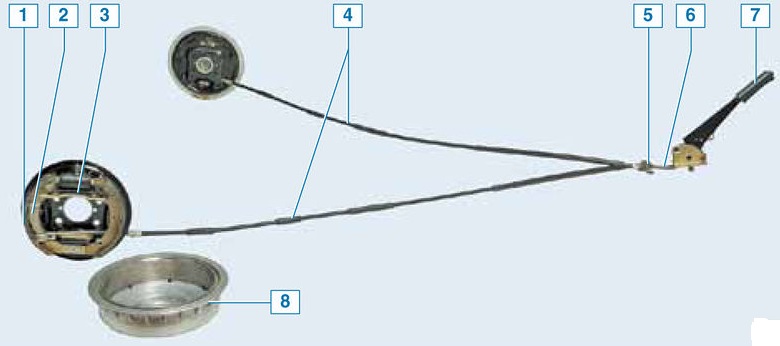

Стояночная тормозная система:

1 – задняя колодка;

2 – рычаг привода стояночного тормоза;

3 – распорная планка;

4 – тросы;

5 – уравнитель;

6 – регулировочная тяга;

7 – рычаг стояночного тормоза;

8 – тормозной барабан.

Регулировка стояночного тормоза осуществляется вращением регулировочной гайки, расположенной на тяге рычага.
