Снятие левого привода переднего колеса (наружный ШРУС) Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм
  • Домкрат или канавный подъемник
  • Подставка - 2 шт.
  • Балонный ключ
  • Отвертка плоская средняя
  • Молоток средний
  • Кернер
  • Вороток под торцевую насадку
  • Насадка на вороток на 30 мм
  • Насадка на вороток Torx E12
  • Отвертка плоская большая или монтажная лопатка
  • Гаечный ключ накидной прямой на 17 мм
  • Щетка металлическая
  • Воронка
  • Шланг

Детали и расходники:

  • Емкость техническая
  • Масло трансмиссионное
  • Аэрозольная смазка типа WD-40
  • Деревянный брусок
  • Ветошь
  • Левый привод переднего колеса (при необходимости замены)
  • Пыльник наружного шарнира привода (при необходимости замены)
  • Пыльник внутреннего шарнира привода (при необходимости замены)
  • Стопорное кольцо хвостовика внутреннего шарнира
  • Консистентная смазка

Примечания:

Приводы передних колес (ШРУСЫ) часто продаются в комплекте с пыльниками и стопорным кольцом.

Работу проводите на смотровой канаве или эстакаде.

Работу проводим для замены наружных и внутренних шарниров приводов колес, их грязезащитных чехлов, сальников приводов, а также при демонтаже коробки передач или силового агрегата.

1. Снимите средний грязезащитный щиток моторного отсека.

2. Слейте масло из коробки передач.

3. Поднимите переднюю часть автомобиля с левой стороны и снимите колесо.

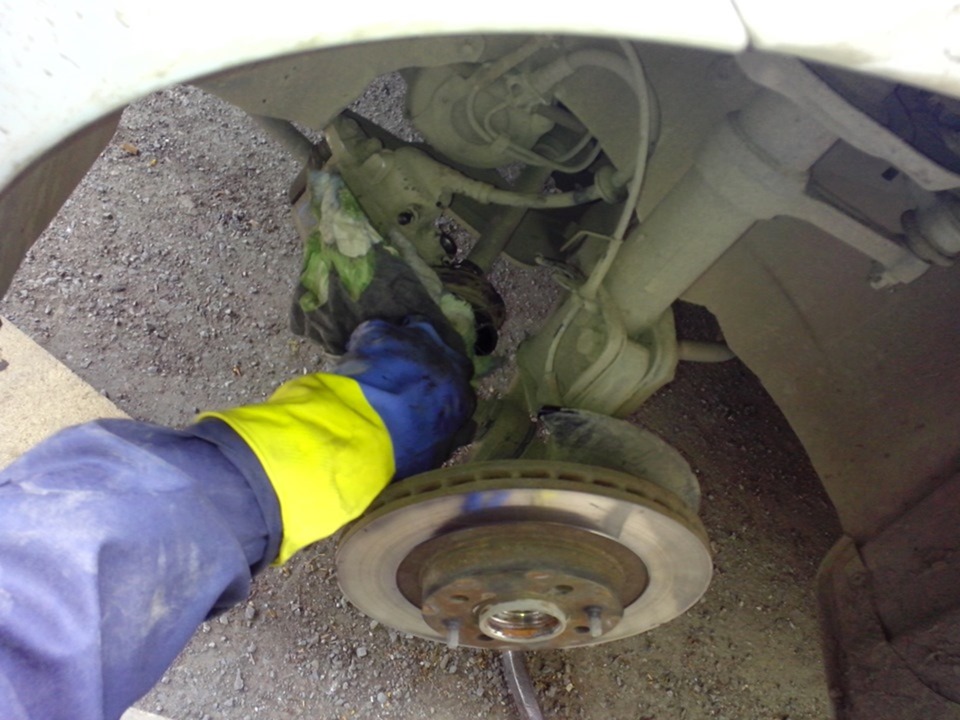

Передняя левая ступица со снятым колесом Лада Гранта (ВАЗ 2190)

4. Отверните гайку подшипника ступицы левого переднего колеса.

5. Отверните два винта крепления шаровой опоры к поворотному кулаку.

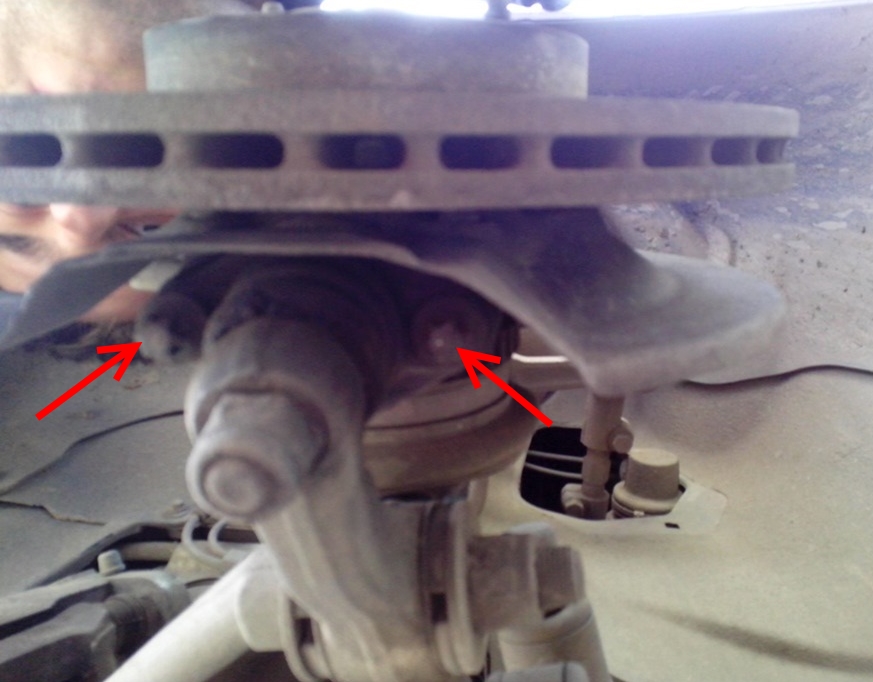

Размещение винтов крепления шаровой опоры к поворотному кулаку Лада Гранта (ВАЗ 2190)

Примечание:

Поверните рулевое колесо в крайнее правое положение для того, чтобы выход рулевой тяги имел максимальное значение. Это позволит вывести хвостовик корпуса наружного шарнира из ступицы колеса, не отсоединяя наконечник рулевой тяги от поворотного кулака.

6. При помощи монтажной лопатки или большой отвертки снимите ступицу с шаровой и одновременно со ШРУСа.

Снятая ступица левого колеса с ШРУСа Лада Гранта (ВАЗ 2190)

7. Снимите пыльник с ШРУСа и уберите всю возможную смазку, чтобы было меньше грязи.

Очистка ШРУСа привода левого колеса Лада Гранта (ВАЗ 2190)

8. Выбейте "гранату" молотком.

Сбивание корпуса наружного ШРУСа с приводного вала левого колеса Лада Гранта (ВАЗ 2190)

9. Вставьте монтажную лопатку или большую отвертку между корпусом внутреннего шарнира привода и картером сцепления и вытолкните хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.

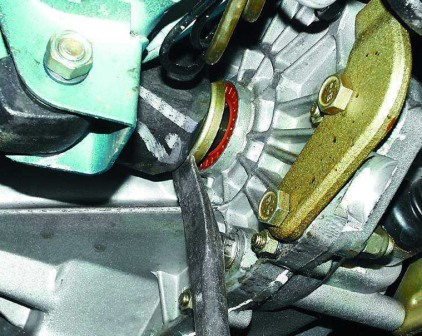

Отжимание внутреннего хвостовика корпуса левого ШРУСа из коробки передач Лада Гранта (ВАЗ 2190)

Примечание:

Не повредите при этом защитное кольцо сальника привода, расположенное на корпусе внутреннего шарнира.

10. Снимите левый привод.

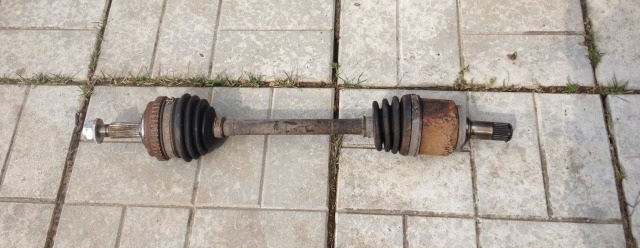

Снятый привод левого переднего колеса Лада Гранта (ВАЗ 2190)

Примечание:

При снятии обоих приводов необходимо после демонтажа первого вставить в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, диаметром 20 мм и длиной 150 мм. В противном случае шестерни приводов дифференциала могут сместиться и приводы невозможно будет установить.

11. Перед установкой привода подденьте отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

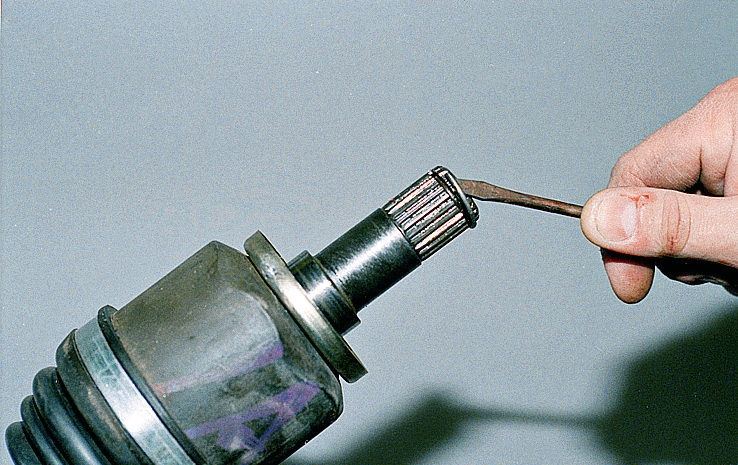

Размещение стопорного кольца хвостовика корпуса внутреннего шарнира привода левого колеса Лада Гранта (ВАЗ 2190)

12. Снимите стопорное кольцо.

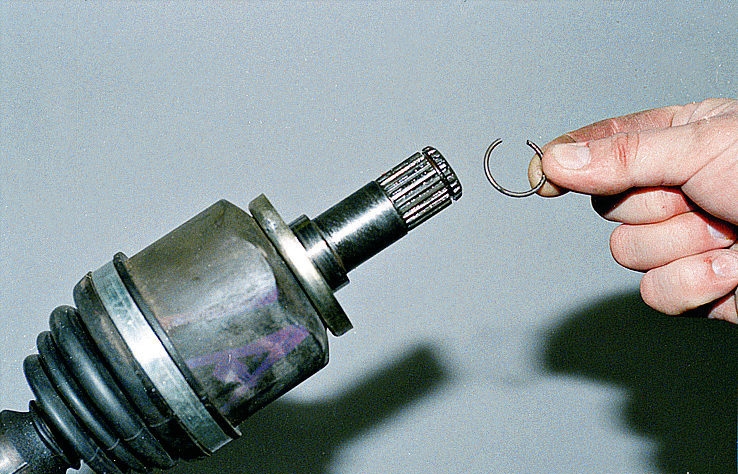

Снятие стопорного кольца хвостовика корпуса внутреннего шарнира привода левого колеса Лада Гранта (ВАЗ 2190)

13. Установите в проточку хвостовика корпуса внутреннего шарнира новое кольцо.

Примечание:

Повторное использование стопорных колец не допускается.

14. Перед установкой привода отцентрируйте стопорное кольцо в проточке хвостовика, используя консистентную смазку.

Центровка стопорного кольца хвостовика корпуса внутреннего шарнира привода левого колеса Лада Гранта (ВАЗ 2190)

15. Введите шлицевой хвостовик корпуса наружного шарнира в отверстие ступицы колеса, установите шайбу и заверните (не затягивая) гайку подшипника ступицы.

16. Дальнейшую сборку проводите в обратной последовательности.

Установленный привод левого колеса Лада Гранта (ВАЗ 2190)

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: carpedia.club
