Осмотр и дефектовка деталей коробки передач на автомобиле Лада Гранта ВАЗ 2190

Детали и расходники:

Наждачная бумага

Примечания:

Перед осмотром и дефектовкой, коробку передач необходимо снять и разобрать. Процесс снятия коробки передач описан в этой статье. Подробный процесс разборки коробки описан в этой статье.

1. Осмотрите картер сцепления и картер коробки передач, а также заднюю крышку коробки передач. На них не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите шкуркой. При сильных повреждениях замените дефектные детали.

Картеры коробки передач и сцепления ВАЗ 2190 2191 Lada Granta

Картеры коробки передач и сцепления

2. Проверьте посадочные места под подшипники в картерах сцепления и коробки передач. На этих поверхностях не должно быть следов износа или повреждений. В противном случае замените картеры сцепления и коробки передач.

Посадочные места под подшипники в картерах сцепления и коробки передач ВАЗ 2190 2191 Lada Granta

3. При повреждении дорожек качения, сепаратора или роликов и при обнаружении люфта в подшипнике проверьте подшипник установкой на вал (радиальный зазор в подшипнике не должен превышать 0,07 мм), неисправный подшипник замените.

Подшипник КПП ВАЗ 2190 2191 Lada Granta

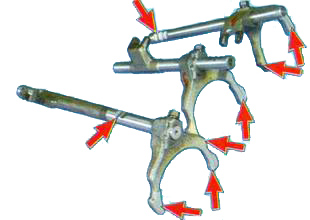

4. Проверьте состояние штоков переключения передач. Погнутые штоки, с задирами, заусенцами или выработанными лунками под фиксаторы замените. Замените вилки, если они погнуты или изношены их лапки.

Штоки переключения передач КПП ВАЗ 2190 2191 Lada Granta

5. Проверьте сальники полуосей. Сальники не должны быть покороблены и иметь надрывы. Рабочая кромка сальников полуосей должна быть ровной, без вырывов, вмятин и наплывов резины. Пружина сальника полуосей не должна быть сломана и растянута. Дефектные сальники полуосей замените.

Сальники полуоси КПП ВАЗ 2190 2191 Lada Granta

6. Проверьте и при необходимости замените сальники первичного вала и штока переключения передач.

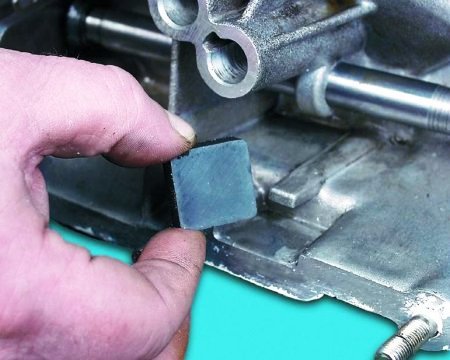

7. Очистите магнит от частиц износа деталей. Если на магните появились трещины или ослабли его магнитные свойства, замените магнит.

Магнит КПП ВАЗ 2190 2191 Lada Granta

8. Тщательно очистите от старого герметика привалочные поверхности картеров сцепления и коробки передач, а также задней крышки коробки передач.

9. Соберите и установите на автомобиль Лада Гранта ВАЗ 2190 коробку передач в порядке, обратном разборке. Подробно данный процесс описан в этой статье.
