Снятие и разборка топливного модуля Lada Granta

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Молоток малый
  • Плоскогубцы
  • Бокорезы

Детали и расходники:

  • Хомут крепления гофрированной трубки подачи топлива к штуцеру насоса
  • Топливный насос (при необходимости замены)
  • Стопорная шайба сетчатого фильтра (при необходимости замены)
  • Моторное масло
  • Ветошь

Примечания:

Работы выполняются для очистки сетчатого фильтра, замены датчика указателя уровня топлива, регулятора давления топлива или топливного насоса.

1. Сбросьте давление в системе питания, как описано здесь.

2. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи, как описано здесь.

3. В салоне автомобиля снимите подушку заднего сиденья, как описано здесь.

4. Отогните клапан шумоизоляции, расположенный под подушкой сиденья.

Отгибание клапана шумоизоляции салона от лючка бензонасоса Лада Гранта (ВАЗ 2190)

5. Отверните четыре самореза крепления крышки лючка топливного модуля и снимите ее.

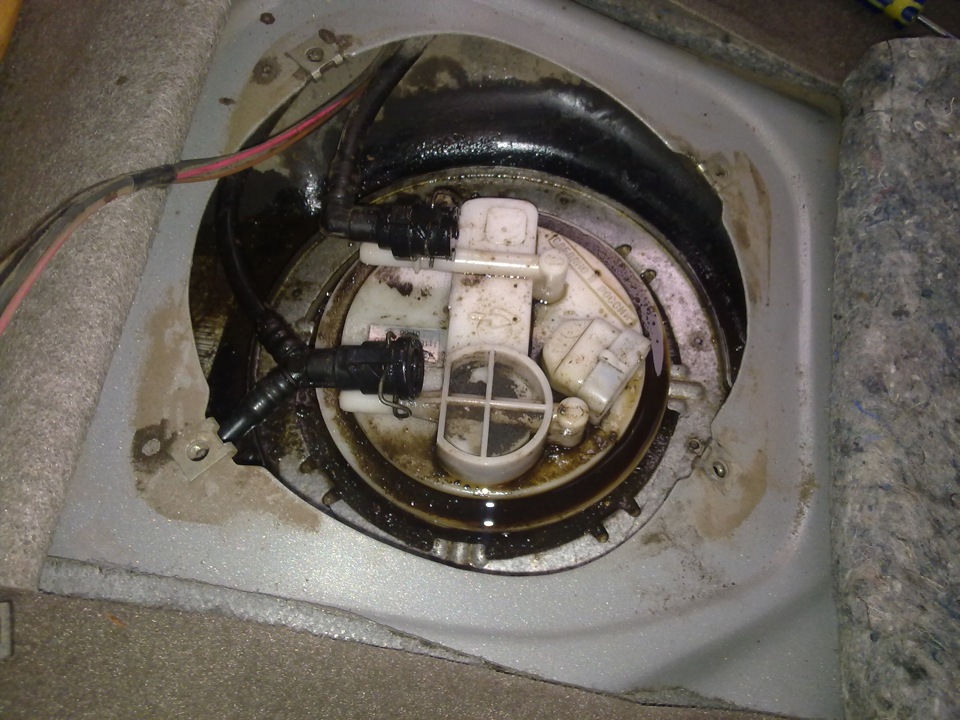

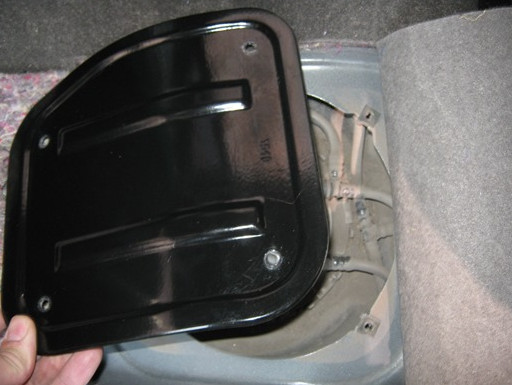

Снятие крышки лючка топливного модуля Лада Гранта (ВАЗ 2190)

6. Отжав фиксатор колодки жгута проводов отсоедините колодку от разъема топливного модуля.

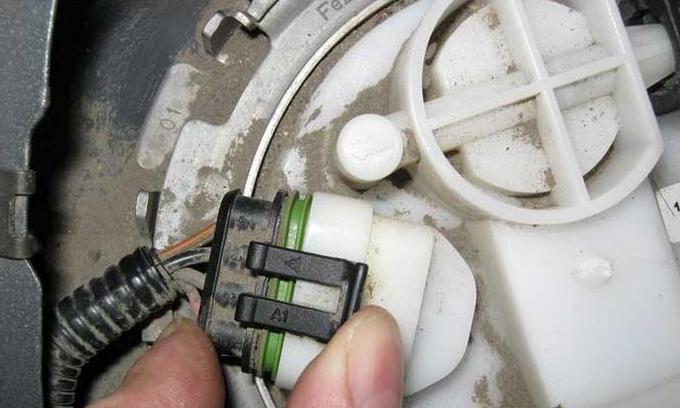

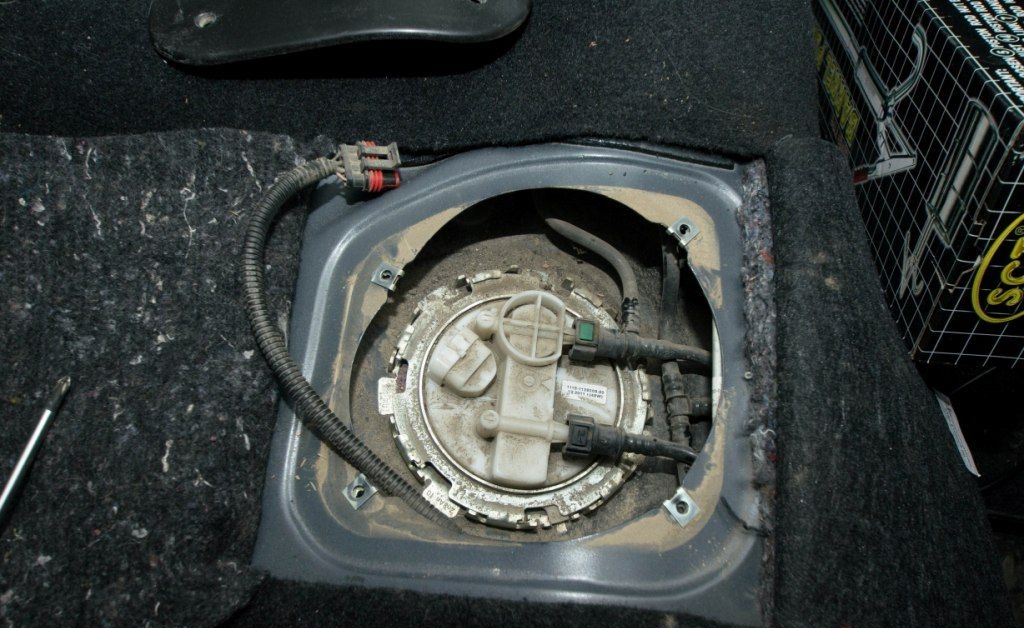

Отсоединение колодки от разъема топливного модуля Лада Гранта (ВАЗ 2190)

Снятая колодка проводов топливного модуля Лада Гранта (ВАЗ 2190)

7. Снимите топливные шланги с крышки бензонасоса, которые крепятся фиксаторами (см. первое фото). Надавите одной отверткой на фиксатор с одной стороны. Другой отверткой подденьте топливный шланг по направлению стрелки и снимите его.

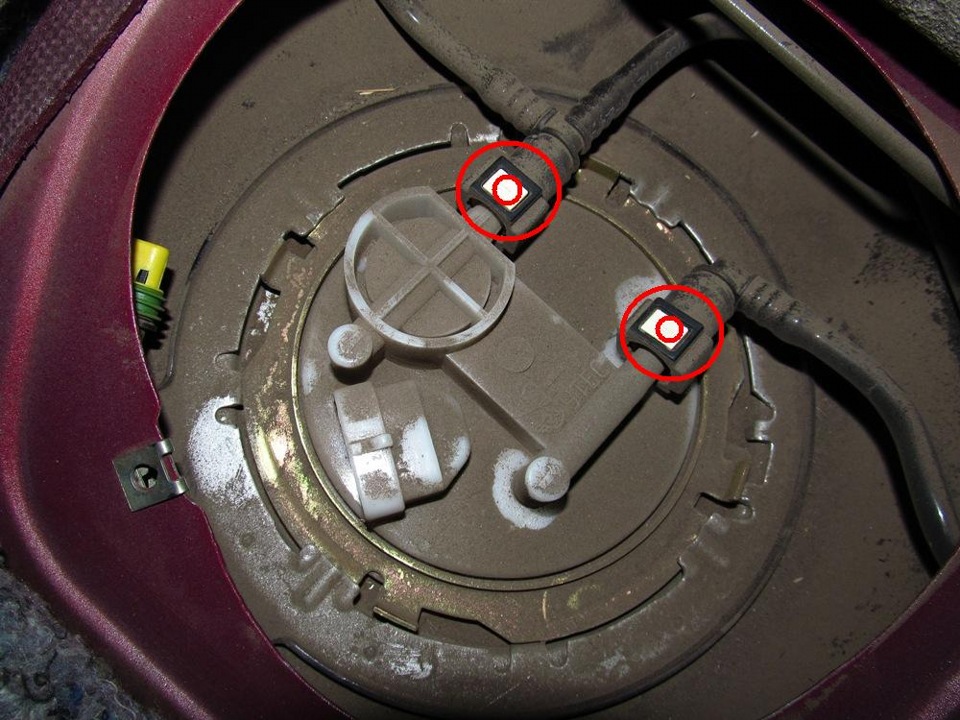

Размещение фиксаторов крепления топливных шлангов к бензонасосу Лада Гранта (ВАЗ 2190)

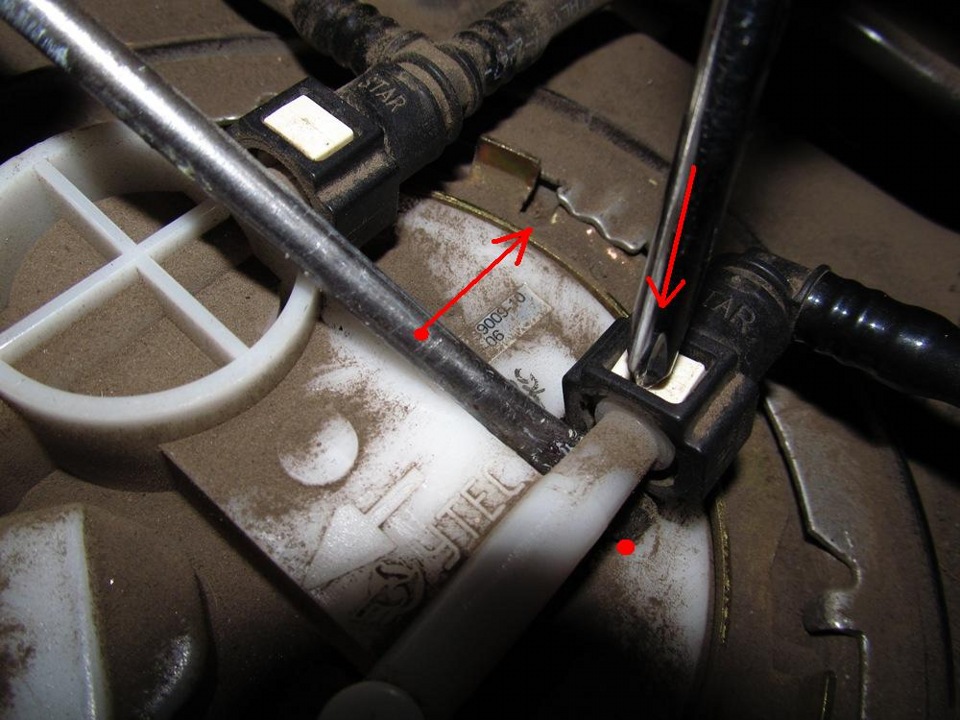

Порядок снятия топливного шланга из бензонасоса Лада Гранта (ВАЗ 2190)

8. Протрите насос ветошью.

9. Снимите стопорное кольцо, воспользовавшись отвертками и молотком. Стрелками на первом фото указано направление кручения. Система "ямок" и "канавок" позволяет облегчить снятие стопорного кольца.

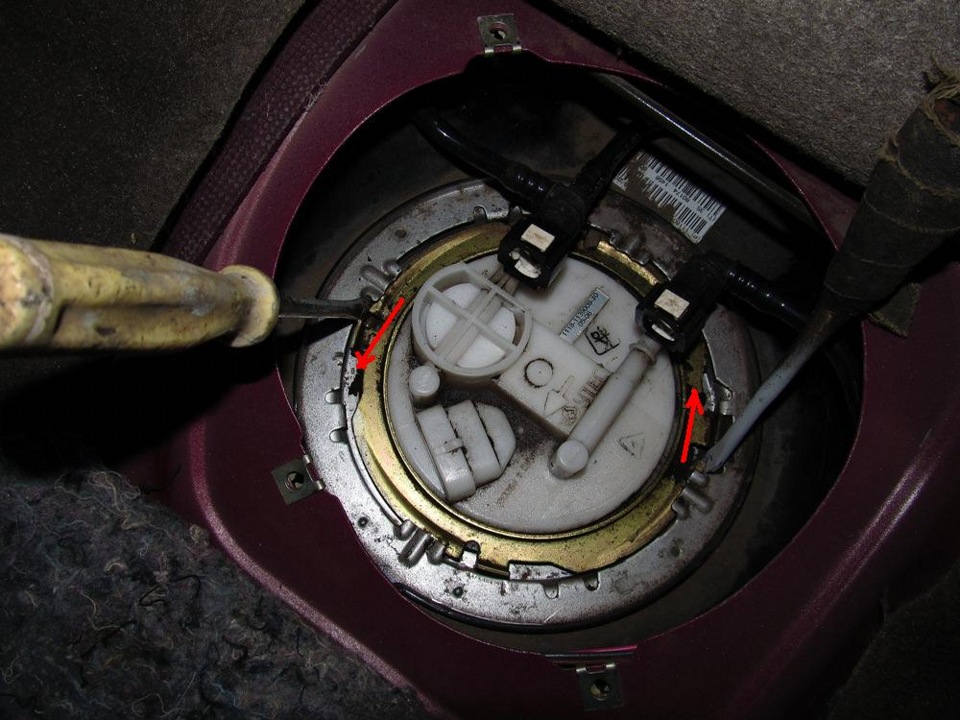

Направления откручивания стопорного кольца бензонасоса Лада Гранта (ВАЗ 2190)

Система ямок и канавок на стопорном кольце бензонасоса Лада Гранта (ВАЗ 2190)

Примечание:

Как только ослабите кольцо, вытечет немного бензина (это нормально).

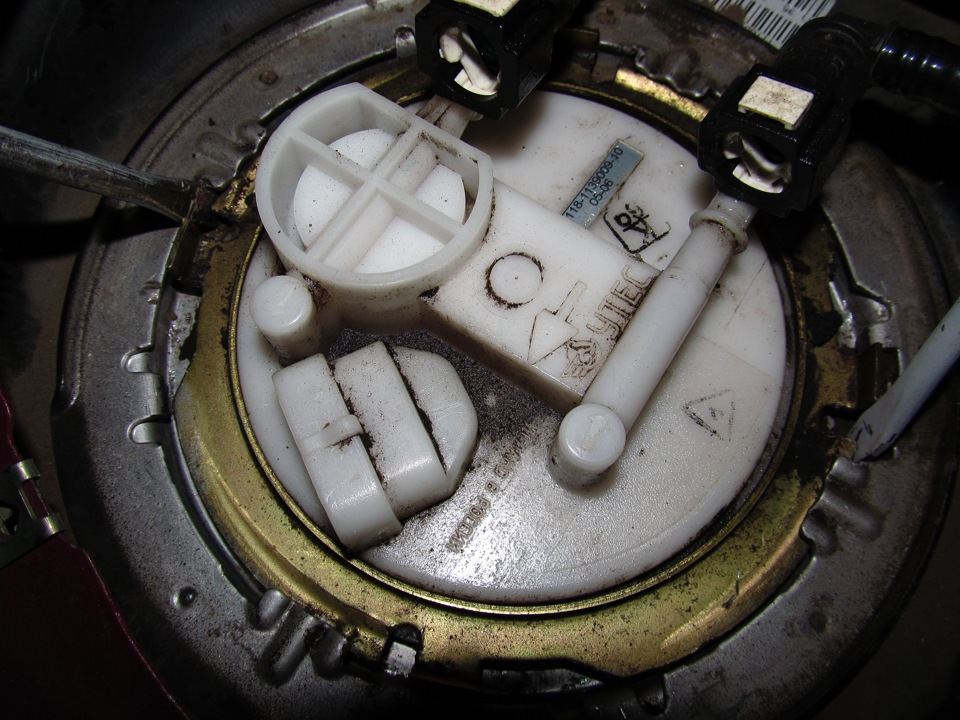

Бензонасос со снятым стопорным кольцом Лада Гранта (ВАЗ 2190)

10. Аккуратно, стараясь не повредить поплавок датчика указателя уровня топлива, выймите топливный модуль из бака.

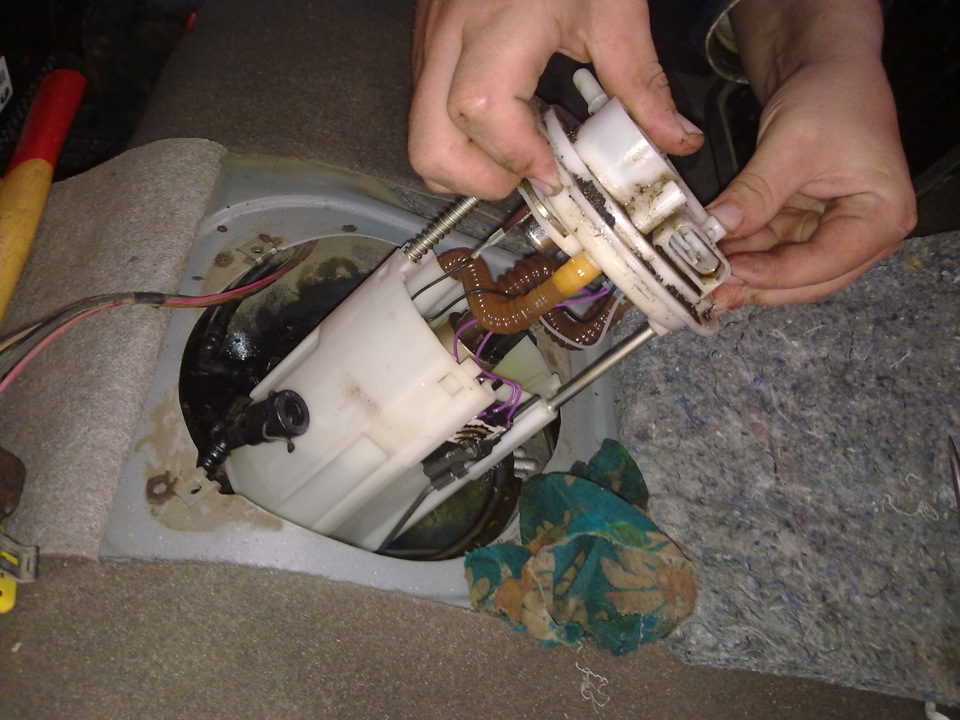

Снятие топливного модуля из бака Лада Гранта (ВАЗ 2190)

11. Снимите резиновую прокладку.

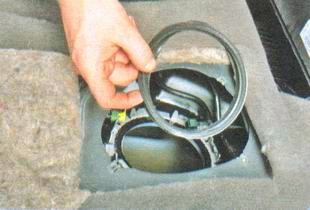

Снятие резиновой прокладки бензонасоса Лада Гранта (ВАЗ 2190)

12. Закройте тканью или картоном отверстие в топливном баке, чтобы в него не попали посторонние предметы. Отсоедините наконечник провода «массы» от вывода контактного кольца на корпусе регулятора давления топлива.

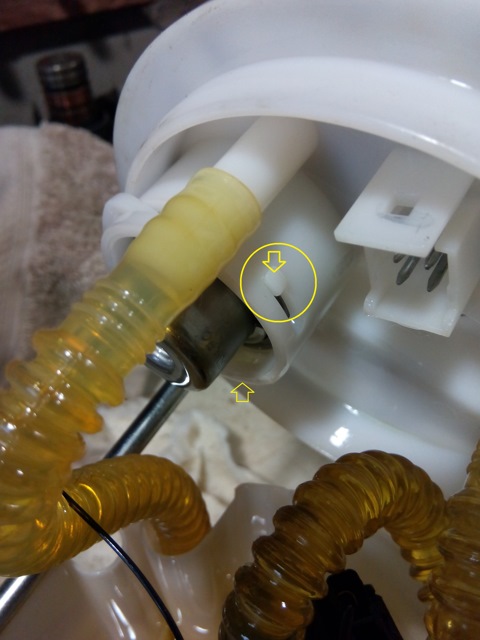

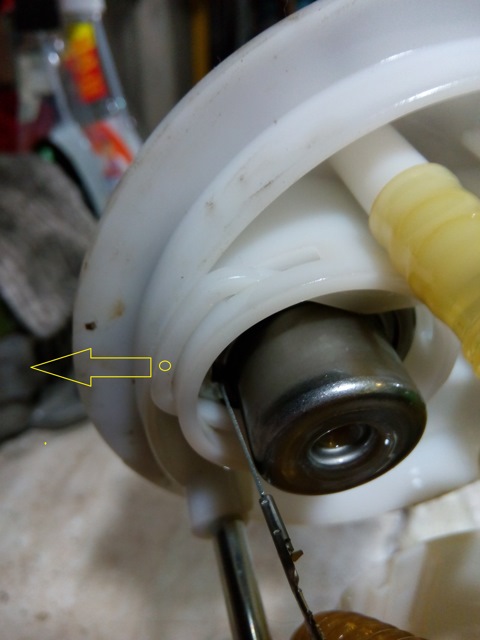

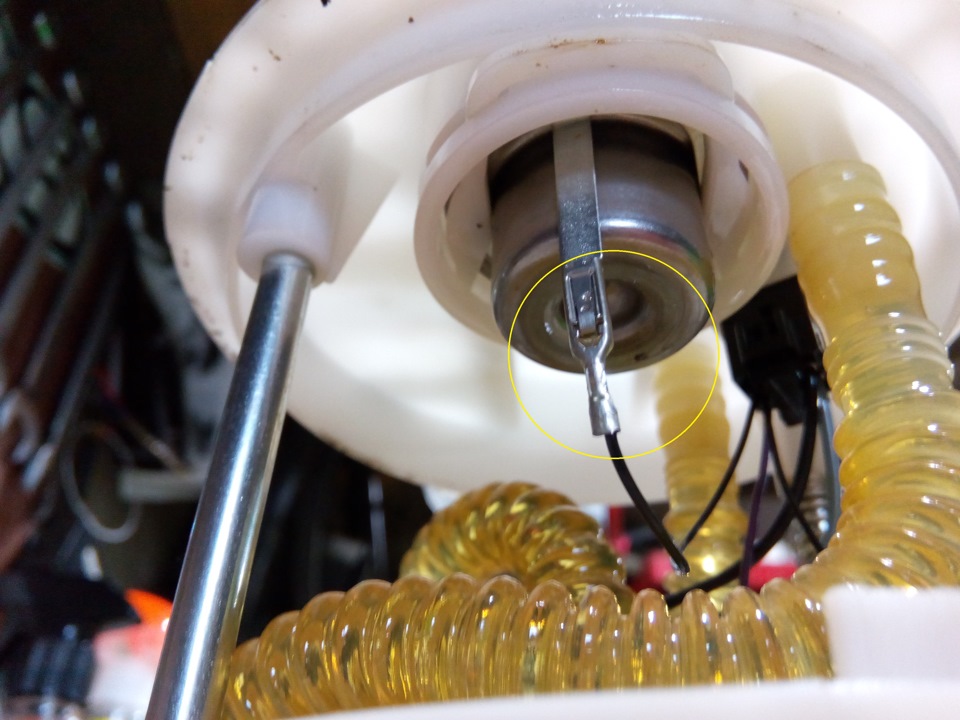

Размещение наконечника провода массы на корпусе регулятора давления топлива Лада Гранта (ВАЗ 2190)

13. Нажмите с двух сторон на усики скобы крепления регулятора давления топлива и снимите ее.

Размещение усиков скобы крепления регулятора давления топлива Лада Гранта (ВАЗ 2190)

Направление вытаскивания скобы регулятора давления топлива Лада Гранта (ВАЗ 2190)

14. Снимите с корпуса регулятора контактное кольцо (если оно имеется). На фото ниже показано регуляторы давления топлива со съемным контактным кольцом и припаянным контактом к корпусу регулятора.

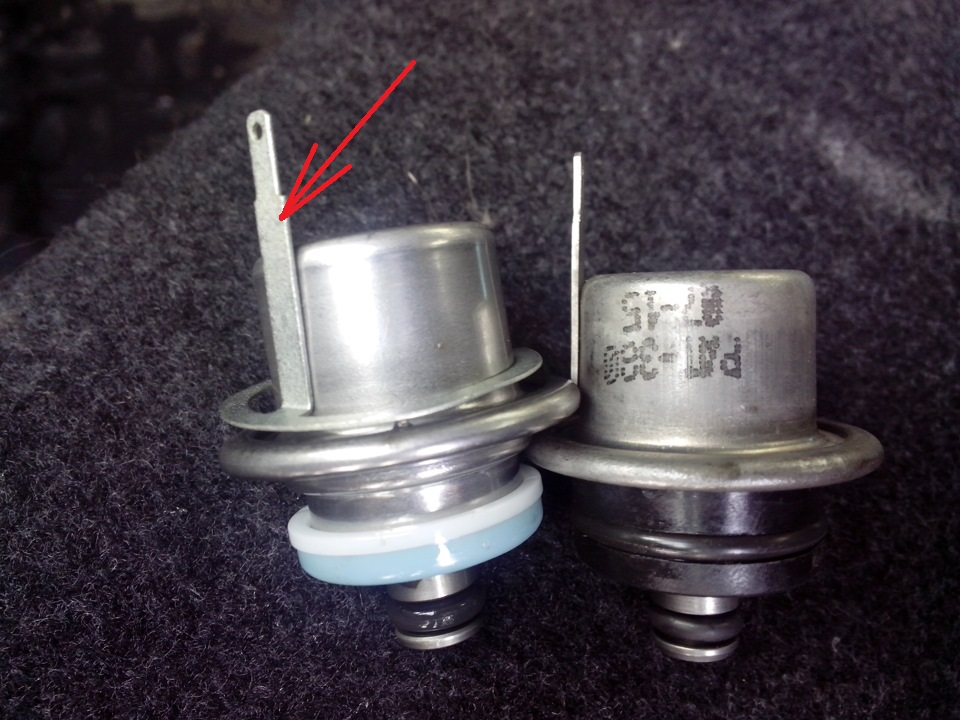

Размещение контактного кольца на корпусе регулятора давления топлива Лада Гранта (ВАЗ 2190)

15. Плоскогубцами выньте регулятор давления топлива из гнезда крышки модуля.

Примечание:

Соединения регулятора уплотнены двумя резиновыми кольцами.

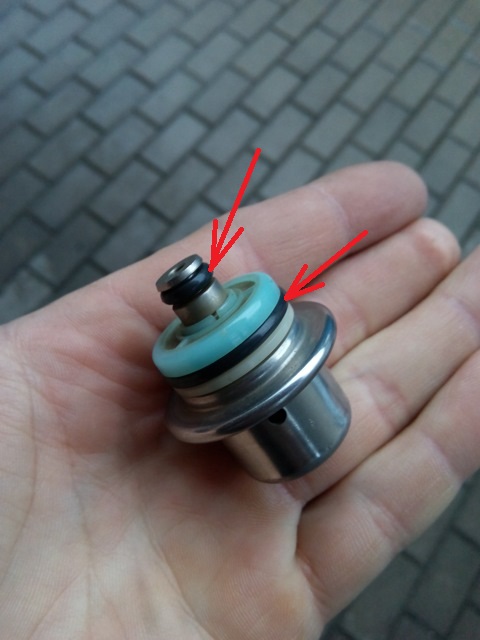

Уплотнительные кольца на регуляторе давления топлива Лада Гранта (ВАЗ 2190)

16. Шлицевой отверткой отожмите фиксатор (на фото обозначен стрелкой) колодки проводов и отсоедините ее от разъема крышки. Аналогично отсоедините колодку проводов от разъема топливного насоса.

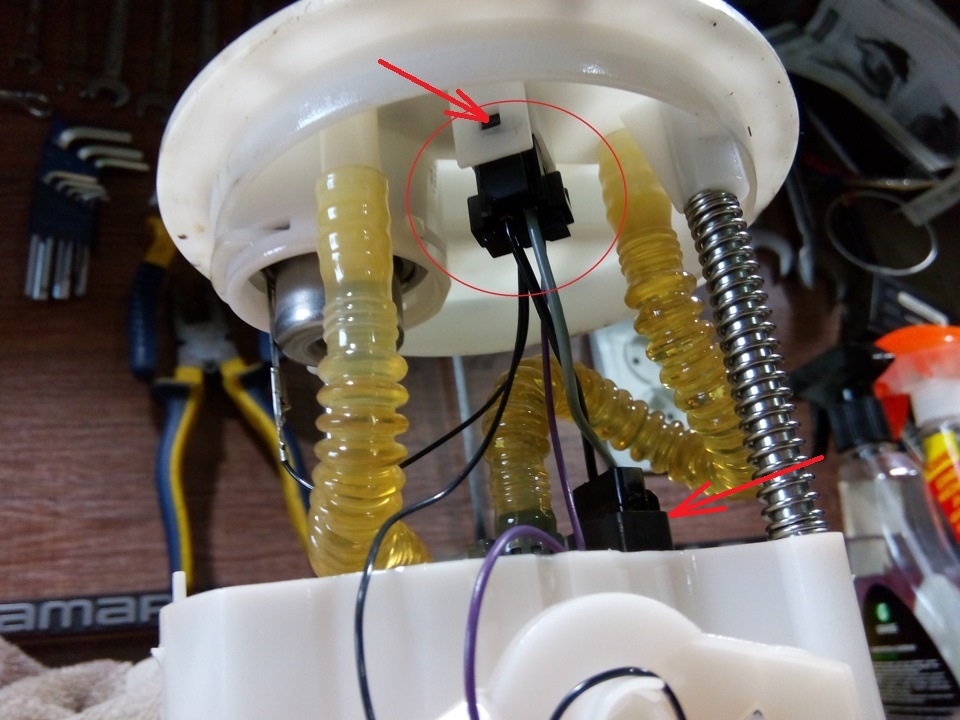

Размещение фиксаторов колодок проводов топливного насоса Лада Гранта (ВАЗ 2190)

Снятие отверткой колодки проводов от разъема топливного насоса Лада Гранта (ВАЗ 2190)

17. Пальцами отожмите верхние фиксаторы датчика указателя уровня топлива и сдвиньте датчик по пазам стакана модуля.

Отжимание фиксаторов датчика указателя уровня топлива Лада Гранта (ВАЗ 2190)

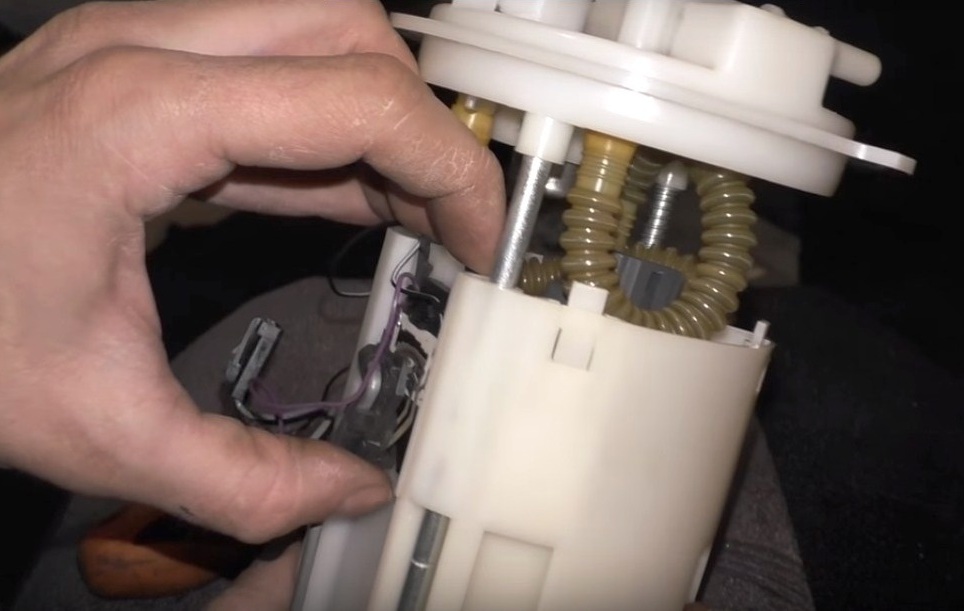

Сдвигание датчика указателя уровня топлива по пазам стакана топливного модуля Лада Гранта (ВАЗ 2190)

18. Снимите датчик указателя уровня топлива в сборе с поплавком, проводами и колодками проводов.

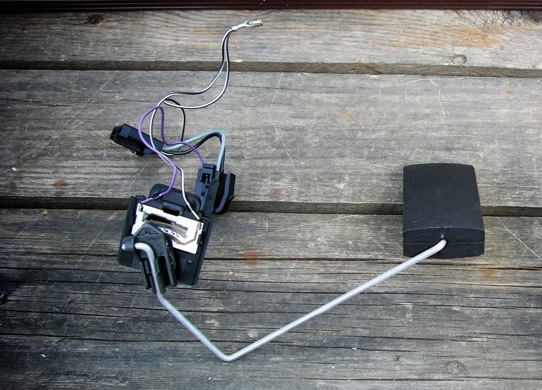

Снятый датчик указателя уровня топлива в сборе из Лада Гранта (ВАЗ 2190)

19. Отожмите аккуратно три пластмассовых фиксатора и снимите нижний стакан.

Отжимание фиксаторов крепления стакана к топливному модулю Лада Гранта (ВАЗ 2190)

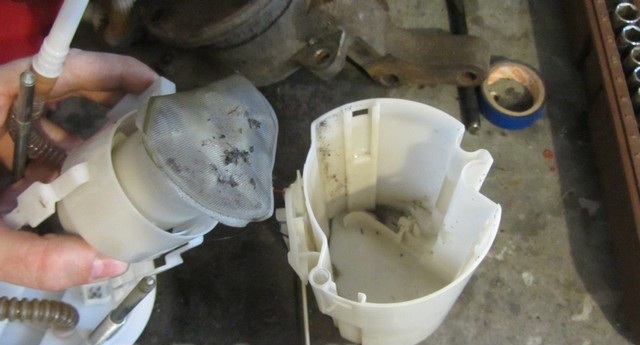

Снятие нижнего стакана топливного модуля Лада Гранта (ВАЗ 2190)

20. Подденьте шлицевой отверткой и снимите сетчатый фильтр.

Снятие сетчатого фильтра топливного модуля Лада Гранта (ВАЗ 2190)

21. Выньте стопорную шайбу из щели корпуса сетчатого фильтра.

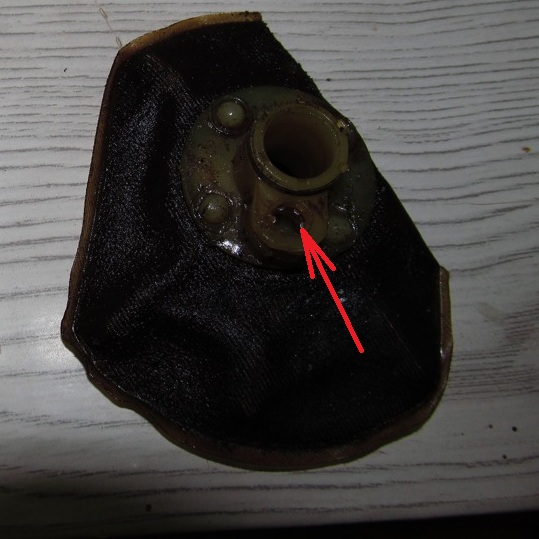

Размещение стопорной шайбы на сетчатом топливном фильтре Лада Гранта (ВАЗ 2190)

22. Отжав фиксатор (обозначен красной стрелкой), выньте топливный насос из держателя, а также перекусите бокорезами хомут крепления гофрированной трубки подачи топлива (обозначен синей стрелкой).

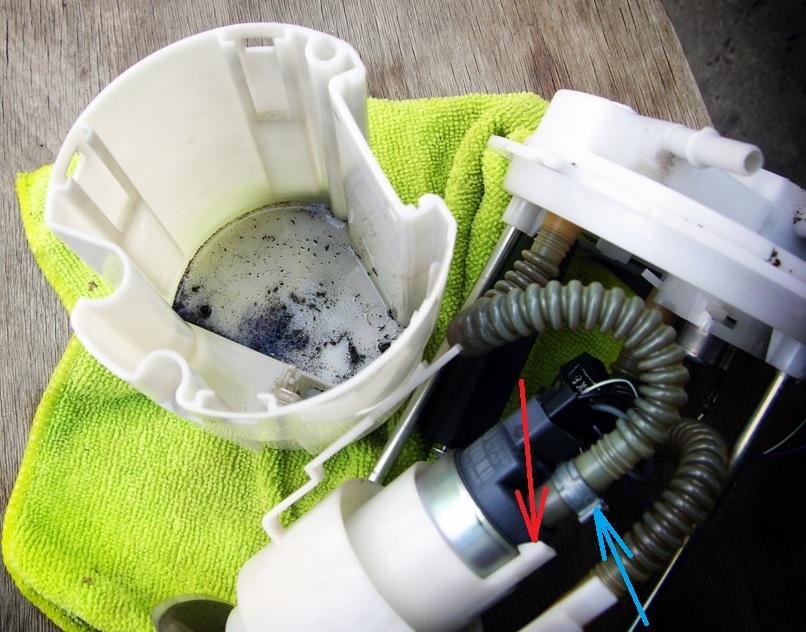

Размещение фиксатора бензонасоса с хомутом крепления шланга подачи топлива Лада Гранта (ВАЗ 2190)

23. Нагрейте гофрированную трубку (можно полить кипятком) и снимите трубку со штуцера насоса.

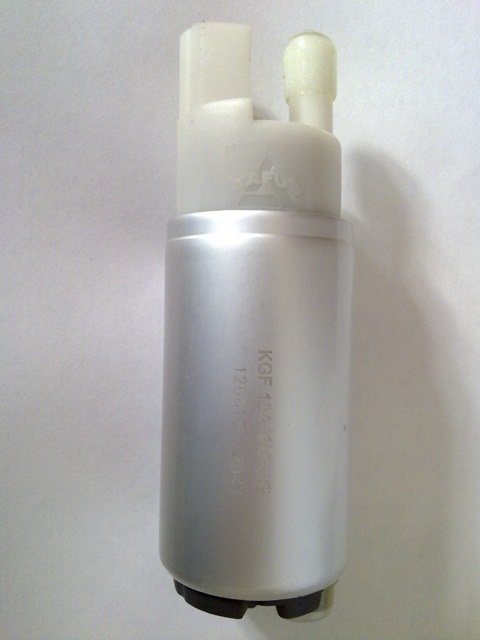

Снятый топливный насос Лада Гранта (ВАЗ 2190)

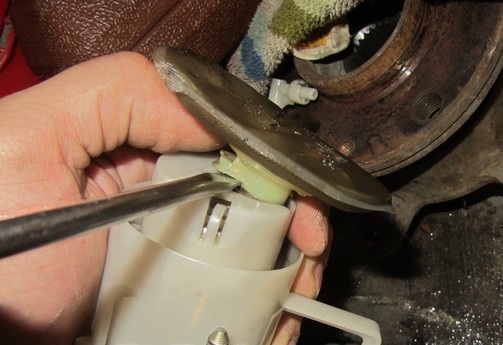

24. Шлицевой отверткой вытолкните наконечник трубки слива топлива из гнезда в стакане.

Снятие наконечника сливной трубки топлива из гнезда в стакане топливного модуля Лада Гранта (ВАЗ 2190)

25. В стакане топливного модуля установлен клапан, препятствующий вытеканию топлива.

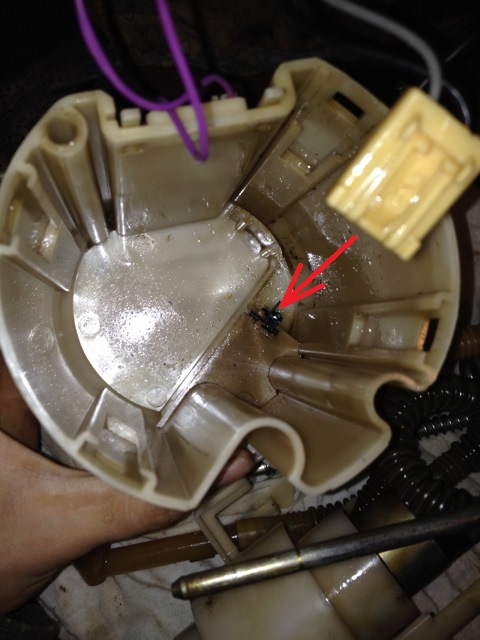

Размещение клапана в стакане топливного модуля Лада Гранта (ВАЗ 2190)

26. Сборку и установку топливного модуля проведите в обратной последовательности. При установке сетчатого фильтра, обратите внимание на состояние его стопорной шайбы (п. 21). Если стопорная шайба помята, ее необходимо выправить или заменить.

27. Хомут крепления гофрированной трубки подачи топлива к штуцеру насоса замените новым.

28. Перед установкой регулятора давления топлива, нанесите на его уплотнительные кольца тонкий слой моторного масла.

29. При установке топливного модуля в бак, стрелка 1 на крышке топливного модуля должна быть направлена назад (в сторону багажника). Стрелки 2 на приливах штуцеров крышки указывают направление движения топлива.

Размещение стрелок указания правильности установки топливного модуля Лада Гранта (ВАЗ 2190)

30. Наконечники топливных трубок наденьте на штуцеры крышки модуля до щелчков пружинных фиксаторов.

31. Подсоединив клемму провода к «минусовому» выводу аккумуляторной батареи, пустите двигатель и проверьте герметичность соединений топливных трубок.
