Система отопления и вентиляции. Описание конструкции Lada Granta

Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.

В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, воздуховоды и дефлекторы.

По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к воздуховодам подачи воздуха к ногам водителя и пассажиров.
Отопитель и воздуховоды подвода воздуха к дефлекторам и решеткам обдува стекол закреплены на обратной стороне панели приборов.

Детали отопителя:

1 – воздуховод к левому дефлектору;

2 – крышка радиатора;

3 – уплотнитель;

4 – радиатор отопителя;

5 – воздуховод к решеткам обдува стекол;

6 – корпус отопителя;

7 – воздуховод к центральным дефлекторам;

8 – воздуховод к правому дефлектору;

9 – тяга заслонки рециркуляции;

10 – корпус вентилятора отопителя;

11 – вентилятор;

12 – дополнительный резистор вентилятора;

13 – воздуховод;

14 – тяги заслонок распределения потоков воздуха;

15 – блок управления;

16 – отверстие для подсоединения воздуховодов к ногам задних пассажиров;

17 – тяга заслонки регулятора температуры.

Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением и вентиляцией. Блок управления установлен на панели приборов.

Блок управления отоплением и вентиляцией

Корпус отопителя установлен под панелью приборов в центре, справа за вещевым ящиком расположен корпус вентилятора отопителя. Между собой корпуса отопителя и вентилятора соединены воздуховодом.

В корпусе отопителя установлены радиатор отопителя и распределительные заслонки, направляющие потоки воздуха к определенным зонам.

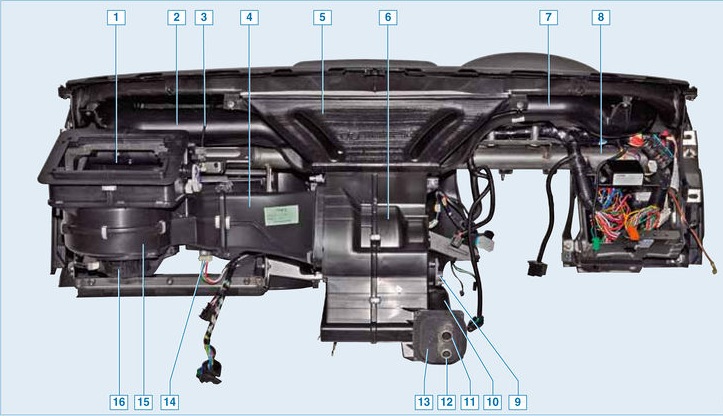

Расположение отопителя и воздуховодов на панели приборов:

1 – заслонка рециркуляции;

2 – воздуховод к правому дефлектору;

3 – тяга заслонки рециркуляции;

4 – воздуховод;

5 – воздуховод к решеткам обдува стекол;

6 – корпус отопителя;

7 – воздуховод к левому дефлектору;

8 – каркас панели приборов;

9 – привод заслонки регулятора температуры;

10 – крышка радиатора;

11 – подводящий патрубок радиатора;

12 – отводящий патрубок радиатора;

13 – уплотнитель;

14 – дополнительный резистор вентилятора;

15 – корпус вентилятора отопителя;

16 – вентилятор отопителя.

Радиатор отопителя соединен шлангами с системой охлаждения двигателя. Через радиатор постоянно циркулирует охлаждающая жидкость. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя, либо минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его. В корпусе вентилятора отопителя установлен вентилятор, дополнительный резистор вентилятора отопителя и заслонка рециркуляции.

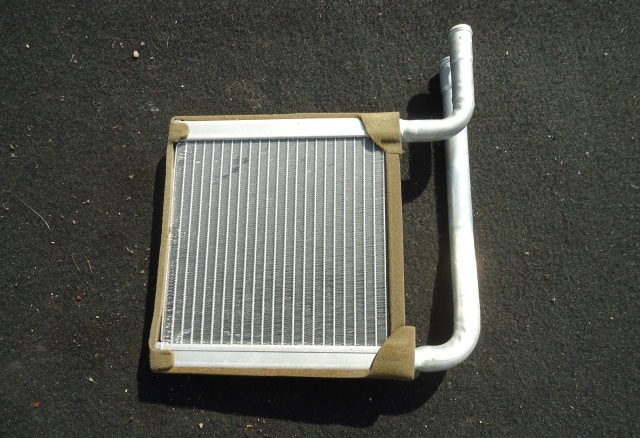

Радиатор отопителя.

Электродвигатель вентилятора коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Завод-изготовитель не рекомендует ремонтировать электродвигатель, при выходе из строя его следует заменить.

Электродвигатель вентилятора отопителя

Электродвигатель вентилятора, в зависимости от подсоединения дополнительного резистора, может вращаться с четырьмя различными скоростями. При включении электродвигателя напрямую вентилятор вращается с максимальной скоростью, а при различных подключениях через резистор вентилятор может вращаться с тремя различными скоростями.

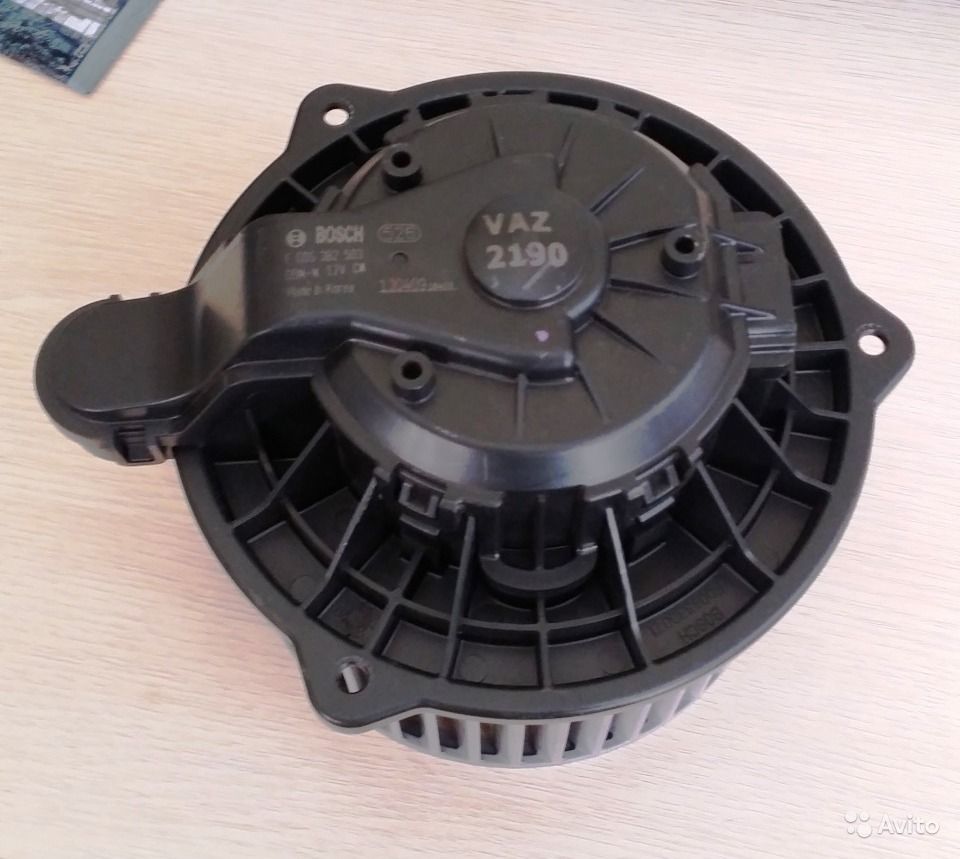

Вентилятор отопителя.

Дополнительный резистор снабжен встроенным предохранителем. При выходе из строя предохранителя дополнительный резистор подлежит замене.

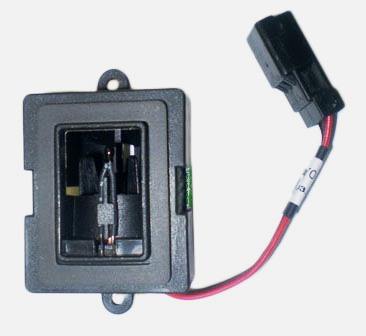

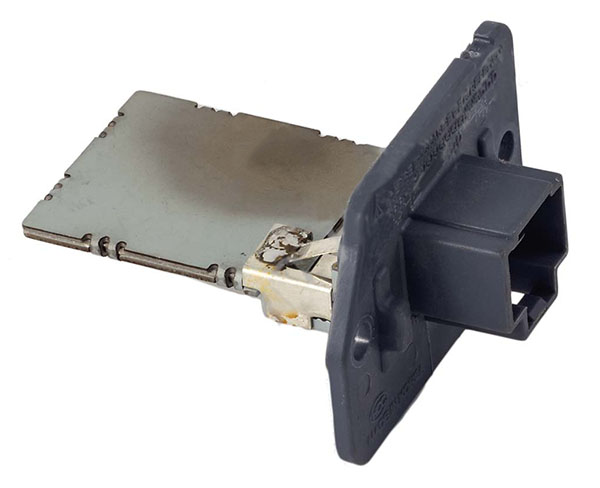

Дополнительный резистор.

Сверху, на корпусе вентилятора отопителя установлен фильтр системы вентиляции и отопления (салонный фильтр) для очистки воздуха, поступающего в салон автомобиля.

Фильтр системы вентиляции и отопления

При движении автомобиля воздух поступает в отопитель через отверстия в облицовке ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке, служит вентилятор отопителя.
Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при движении по задымленным, запыленным участкам дороги) служит система рециркуляции воздуха. При переводе рычага управления рециркуляцией воздуха в крайнее правое положение заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля, при этом воздух в салоне автомобиля начинает циркулировать по замкнутому контуру, без обмена с наружным воздухом.

Наружу из салона воздух выходит через клапаны, установленные за боковинами заднего бампера.

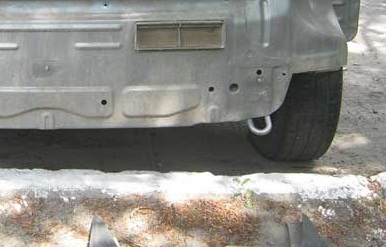

Клапаны выхода воздуха из салона (при снятом заднем бампере).

Датчик температуры воздуха в салоне

Расположен в корпусе плафона освещения салона. Для исключения неверных показаний значений температуры из-за влияния нагретых элементов датчик температуры воздуха снабжен системой принудительного обдува.

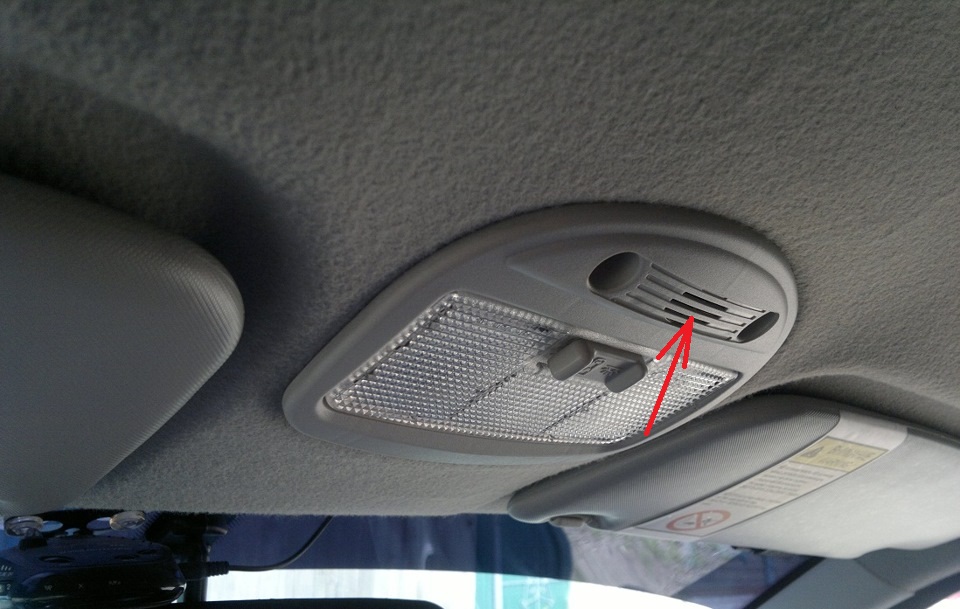

Размещение датчика температуры воздуха в салоне

Датчик температуры воздуха в салоне

Система обеспечивает равномерное протекание воздуха из передней части салона автомобиля через корпус датчика. Для нормального движения воздуха предохраняйте входное отверстие корпуса датчика температуры воздуха от попадания каких-либо твердых частиц или жидкости.

Особенно это касается случаев химической чистки салона. Во время уборки салона пылесосом категорически запрещается подносить всасывающий наконечник трубы пылесоса к входному отверстию датчика. При затрудненном протекании воздуха через корпус датчика нормальное функционирование системы автоматического управления климатом нарушается.

Датчик наружной температуры воздуха

Расположен в передней части автомобиля, перед конденсатором, в защищенном от солнечного излучения и вентилируемом месте, однако он подвержен воздействию таких факторов, как теплый воздух от двигателя и излучение от нагретого асфальта. Поэтому его показания иногда могут быть несколько завышенными, особенно после долгого простаивания в пробках.

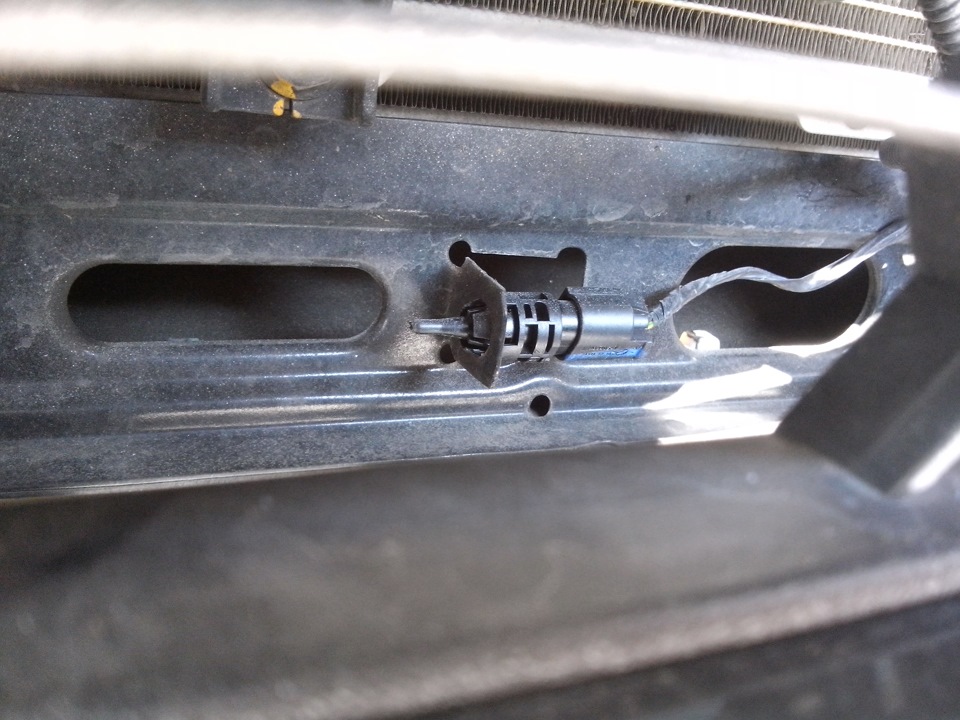

Размещение датчика наружной температуры воздуха

Показания наружной температуры воздуха можно считать правильными при движении не менее 10 мин со скоростью не менее 40 км/ч.
