Снятие замка задней двери Lada Granta

print share bookmark_border
0 Просмотры
4.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка плоская малая
  • Отвертка крестовая средняя
  • Гаечный ключ рожковый на 10 мм

Примечания:

Замок задней двери снимите, если есть необходимость его замены.

1. Для снятия замка двери отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Снимите обивку задней двери, как описано в этой статье.

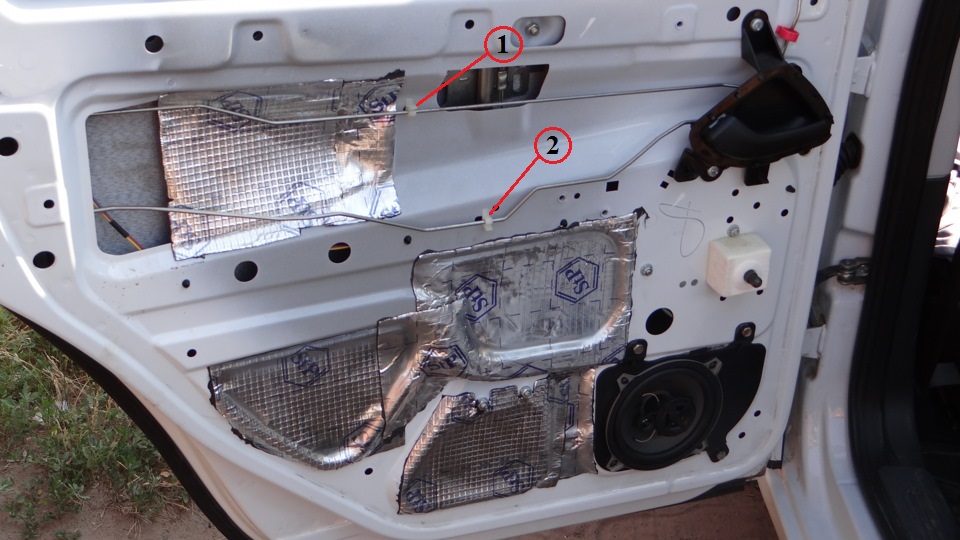

3. Приподняв тягу блокировки замка 1 и тягу внутренней ручки 2, выньте их из пластмассовых держателей.

Кронштейны крепления тяги блокировки замка и тяги внутренней ручки задней двери Лада Гранта (ВАЗ 2190)

4. Снимите внутреннюю ручку, как описано здесь.

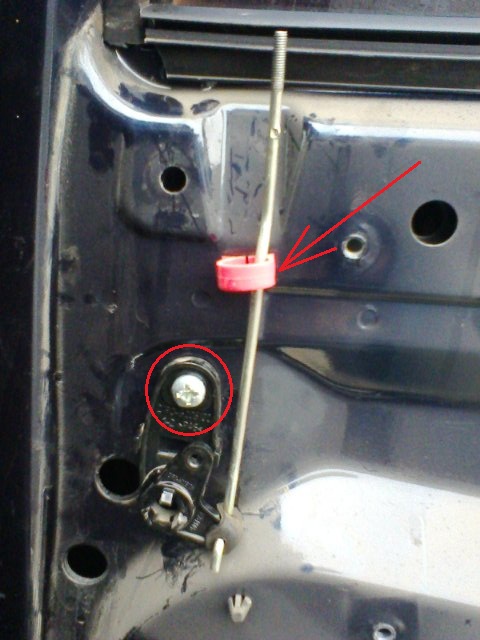

5. Крестовой отверткой отверните винт крепления (обведен кругом) промежуточного рычага тяги блокировки замка и, сдвинув основание рычага, выведите лапку фиксатора из прямоугольного отверстия во внутренней панели двери. Снимите рычаг вместе с тягами, выводя тягу блокировки из пластмассового держателя (показан стрелкой).

Детали крепления тяги блокировки замка задней двери Лада Гранта (ВАЗ 2190)

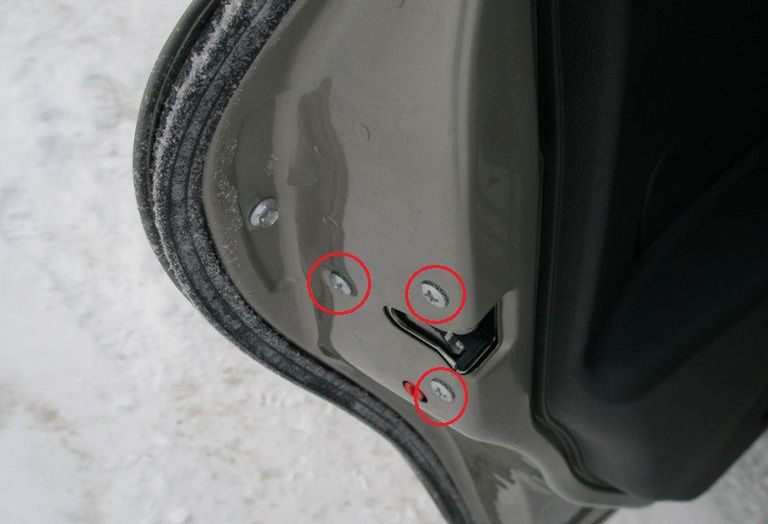

6. Крестовой отверткой отверните три винта крепления замка двери к торцу двери.

Размещение винтов крепления замка двери к торцу задней двери Лада Гранта (ВАЗ 2190)

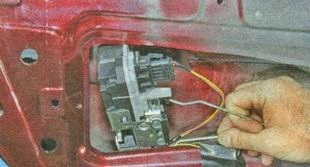

7. Извлеките замок с электроприводом через технологическое отверстие внутренней панели двери.

Извлечение замка с электроприводом из задней двери Лада Гранта (ВАЗ 2190)

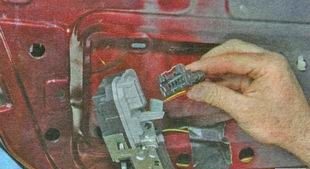

8. Нажав на фиксатор колодки жгута проводов, отсоедините колодку от электропривода блокировки замка и снимите замок с тягами.

Отсоединение колодки жгута проводов от замка задней двери Лада Гранта (ВАЗ 2190)

9. При необходимости снятия тяги, отожмите лапку пластмассового фиксатора тяги и, повернув фиксатор вокруг оси, выньте тягу из рычага.

Снятие тяги из замка задней двери Лада Гранта (ВАЗ 2190)

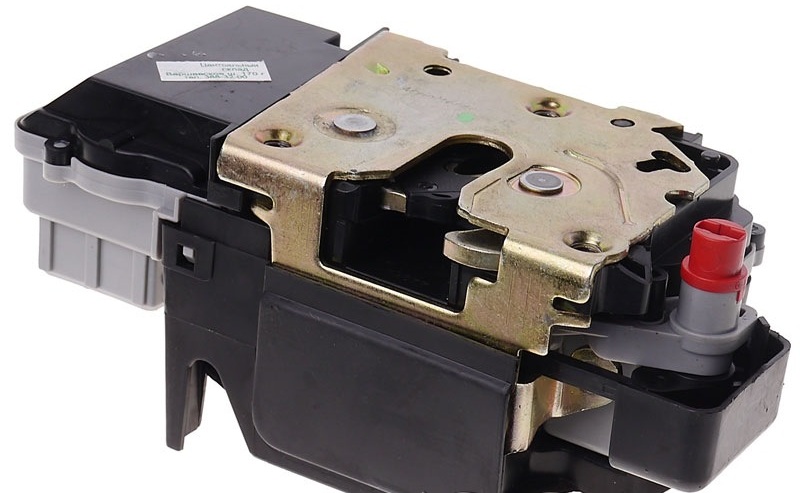

Замок задней двери Лада Гранта (ВАЗ 2190)

10. Установите замок задней двери в обратной последовательности.
