Снятие стекла задней двери Lada Granta

Инструмент:

  • Отвертка плоская малая
  • Отвертка крестовая средняя
  • Ключ трещоточный
  • Удлинитель под головку
  • Головка на 8 мм
  • Линейка
  • Маркер
  • Молоток малый
  • Емкость

Детали и расходники:

  • Бензин

Примечания:

Работу проводите при замене стекла.

1. Опустите полностью стекло.

2. Снимите обивку задней двери, как описано здесь.

3. Отверните на несколько оборотов саморез крепления наружной угловой декоративной накладки двери и снимите ее, аккуратно выведя уголок накладки из-под шайбы самореза.

Откручивание винта крепления декоративной накладки задней двери Лада Гранта (ВАЗ 2190)

Снятие декоративной накладки задней двери Лада Гранта (ВАЗ 2190)

Извлечение накладки задней двери из-под самореза задней двери Лада Гранта (ВАЗ 2190)

4. Данный саморез одновременно крепит заднюю направляющую стекла, поэтому начните руками вытягивать уплотнитель стекла из задней направляющей.

Снятие уплотнителя стекла из задней направляющей задней двери Лада Гранта (ВАЗ 2190)

5. Головкой на 8 мм отверните болт крепления задней направляющей стекла к торцу двери.

Откручивание болта крепления задней направляющей стекла к торцу задней двери Лада Гранта (ВАЗ 2190)

6. Выведите паз направляющей стекла из самореза верхнего крепления и выньте заднюю направляющую через технологическое отверстие во внутренней панели двери.

Снятие направляющей стекла задней двери Лада Гранта (ВАЗ 2190)

7. Преодолев сопротивление пистона наружного уплотнителя стекла, выньте пистон из отверстия двери.

Снятие наружного уплотнителя стекла с пистоном задней двери Лада Гранта (ВАЗ 2190)

8. Вытянув заднюю вставку уплотнителя и поддев наружный уплотнитель, снимите его с края наружной панели двери.

Снятие наружного уплотнителя стекла задней двери Лада Гранта (ВАЗ 2190)

9. Потянув край внутреннего уплотнителя стекла вверх, снимите его с двери.

Снятие внутреннего уплотнителя стекла задней двери Лада Гранта (ВАЗ 2190)

10. С помощью ручки стеклоподъемника установите стекло так, чтобы болты крепления стекла расположились напротив технологического отверстия во внутренней панели двери.

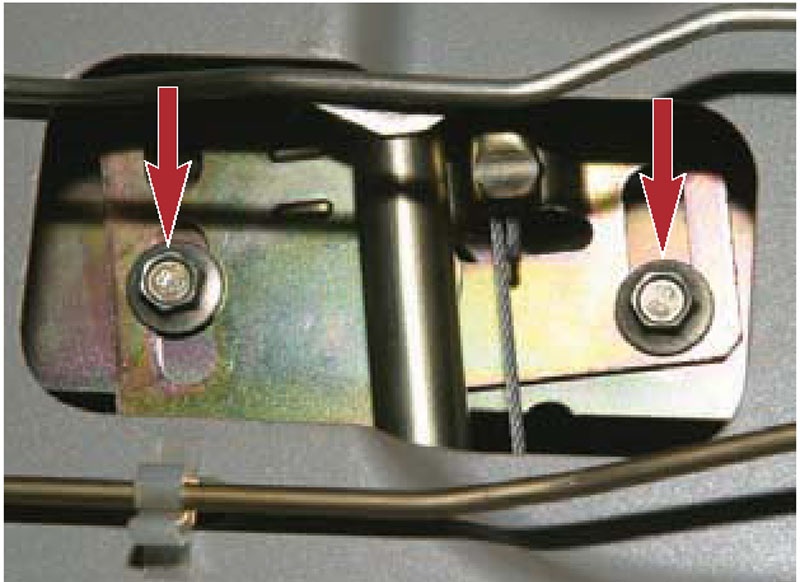

11. Головкой на 8 мм с удлинителем отверните два болта крепления держателя стекла к ползуну направляющей механизма стеклоподъемника.

Размещение болтов крепления держателя стекла к ползуну стеклоподъемника Лада Гранта (ВАЗ 2190)

12. Выньте стекло вместе с приклеенным защитным материалом, как показано на фото.

Снятие стекла с защитой задней двери Лада Гранта (ВАЗ 2190)

Если стекло, приобретенное взамен разбитого, не имеет держателя, то очистите старый держатель от осколков стекла и старой резиновой полоски.

1. Маркером отметьте на новом стекле размер для установки держателя.

Размер для установки держателя стекла задней двери Лада Гранта (ВАЗ 2190)

Примечание:

Держатель стекла отстоит от переднего края стекла на расстоянии 160 мм.

2. Размочите полоску новой сырой резины в бензине и установите ее на стекло по метке.

3. Оперев стекло на мягкое основание, аккуратно молотком напрессуйте держатель на стекло.

Напрессовка держателя на стекло Лада Гранта (ВАЗ 2190)

4. Установите стекло задней двери в обратной последовательности.

5. Подведите держатель стекла к ползуну и заверните, не затягивая болты его крепления. Поднимите стекло до упора. Затяните болты крепления стекла.
