Замена толкателей клапанов двигателя ВАЗ-21126 Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ рожковый на 17 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Гаечный ключ накидной прямой на 15 мм
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка Torx E8
  • ​Головка на 10 мм
  • Головка на 13 мм
  • Высокая головка на 16 мм или свечной ключ
  • Домкрат винтовой
  • Балонный ключ
  • Шестигранный ключ на 5 мм
  • Вороток под торцевую насадку
  • Насадка на вороток на 17 мм
  • Нож (или скребок)
  • Воронка
  • Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
  • Ключ для фиксации шкива распредвала
  • Динамометрический ключ​
  • Штангенциркуль
  • Магнит

Детали и расходники:

  • Гидротолкатели клапанов
  • Масло моторное
  • Герметик-прокладка типа LOCTITE 5910
  • Растворитель типа 646
  • Ветошь

Примечания:

На автомобиле Лада Гранта с двигателем ВАЗ-21126 гидротолкатели клапанов, выполненные в виде цилиндрических толкателей, расположенных между распределительным валом и клапанами, совмещают две функции: передачи усилия от распредвала к клапанам и устранения зазоров в их приводе.

Практически все неисправности гидротолкателей клапанов диагностируют по характерному шуму, издаваемому газораспределительным механизмом в различных режимах работы двигателя.

Замену гидротолкателя клапана выполняйте через 20-30 мин после остановки двигателя.

1. Снимите крышку головки блока цилиндров.

Снятая крышка головки блока цилиндров двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

2. Снимите распределительные валы.

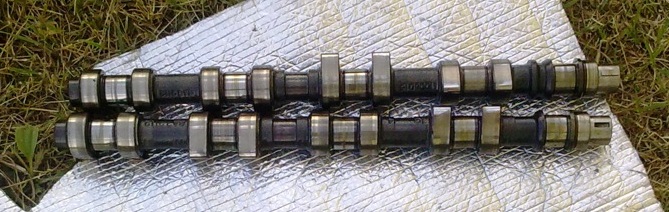

Снятые распределительные валы двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

3. Для проверки гидротолкателя клапана нажмите на него. Если гидротолкатель клапана исправен, он должен утапливаться со значительным усилием; если это усилие невелико, гидротолкатель клапана неисправен. Кроме этого необходимо проверить легкость вращения гидротолкателя клапана в гнезде головки блока цилиндров. Если гидротолкатель клапана не вращается или вращается с большим усилием, гидротолкатель клапана необходимо заменить.

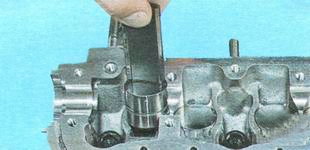

Проверка гидротолкателя клапана двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

4. Извлеките гидротолкатель клапана из гнезда головки блока цилиндров.

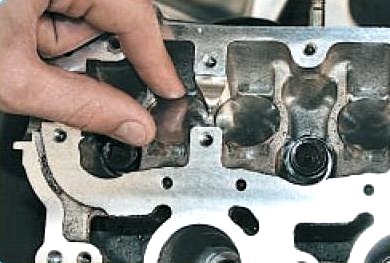

Извлечение гидротолкателя клапана двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

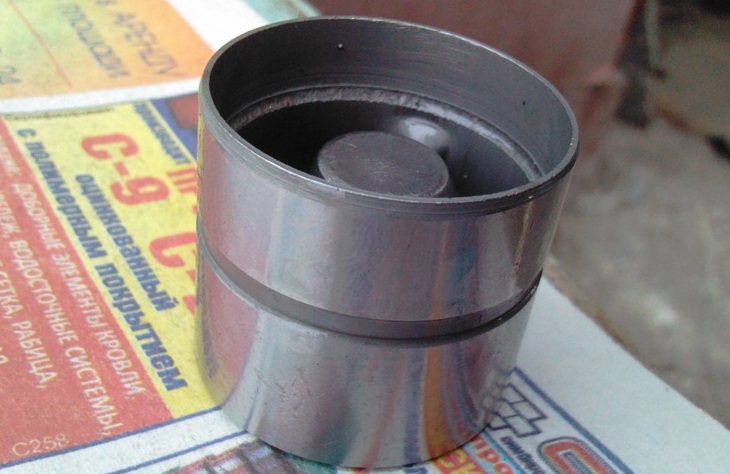

Гидротолкатель клапана двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

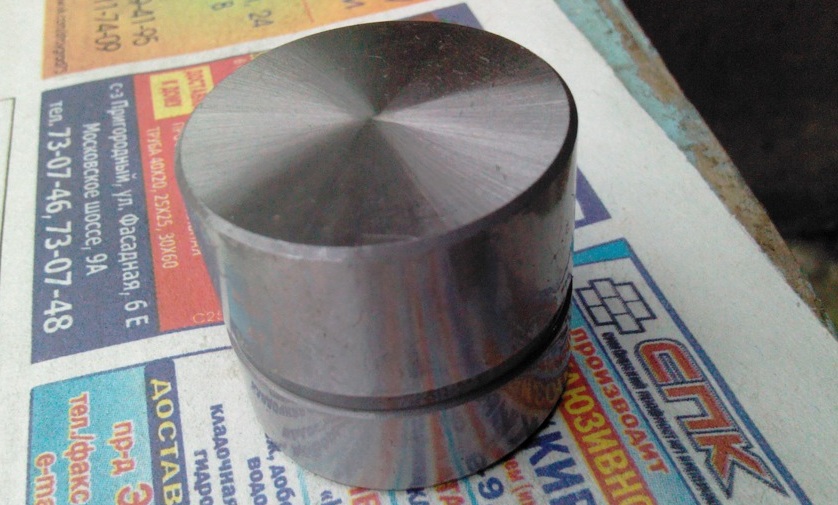

Гидротолкатель клапана двигателя ВАЗ-21126 Лада Гранта (ВАЗ 2190)

Примечание:

Извлекать гидротолкатель клапана удобно подходящим по размерам магнитом.

5. Смажьте новый гидротолкатель клапана и гнездо в головке блока цилиндров моторным маслом и установите гидротолкатель клапана в гнездо.

6. Остальные гидротолкатели клапанов заменяют аналогично.

7. Установите на автомобиль распредвал и детали привода ГРМ в порядке, обратном снятию.

Примечание:

В двигателе ВАЗ-21126 в качестве прокладки крышки головки блока используется прокладка-герметик, которую нужно наносить после каждого снятия крышки.

Двигатель при первом пуске после замены гидротолкателя клапана может непродолжительное время работать с повышенным стуком (шумом) до тех пор, пока не прокачаются гидротолкатели клапанов. Для ускорения прокачки гидротолкателей клапанов дайте двигателю поработать с повышенной частотой вращения в течение 1-2 мин.

Стук от клапанов иногда удается устранить небольшим поворотом пружины или клапана вокруг продольной оси. Для этого выполните следующее:

1. Проверните коленчатый вал в положение, при котором клапан, издающий шум, начнет приоткрываться.

2. Немного поверните пружину, одновременно повернется и клапан.

3. Заведите двигатель. Если стук клапанов не исчезнет, повторите работы 1 и 2.

4. Если поворот пружины и клапана не даст желаемого результата, проверьте состояние пружины и измерьте зазоры между стержнями клапанов и направляющими втулками.

Если клапан и пружина исправны, а стук клапанов все равно прослушивается при работе двигателя, гидротолкатель клапана неисправен.
