Особенности устройства отопителя салона Лада Гранта ВАЗ 2190

На автомобиль установлен отопитель салона жидкостного типа. Основные узлы отопителя салона:

- вентилятор печки (воздухонагнетатель)

Электродвигатель вентилятора отопителя салона с возбуждением от постоянных магнитов обеспечивает регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера.

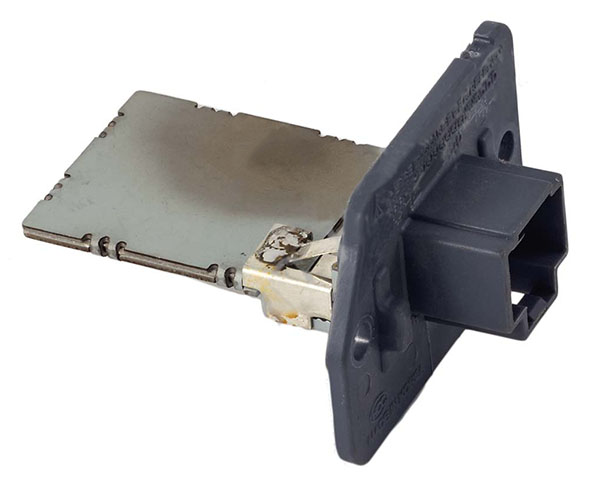

Для получения разных значений частоты вращения в цепи питания электродвигателя вентилятора отопителя салона установлен блок дополнительных резисторов. В него входят три резистора и предохранитель.

При прохождении тока через все три резистора обеспечивается 1-я скорость вращения вентилятора отопителя, через два резистора - 2-я скорость, через один - 3-я скорость. При включении электродвигателя вентилятора отопителя салона без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной, 4-й скоростью;

- теплообменник (радиатор) отопителя салона, предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости. Радиатор отопителя связан с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке. Радиатор печки помещен в пластмассовый корпус 10, установленный в центральной части панели приборов;

- заслонка регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, поступающего в обход теплообменника (радиатора);

- заслонки распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува лобового стекла.
