Инструменты:
- Ключ трещоточный
- Головка на 10 мм
- Головка Torx T20
- Отвертка крестовая средняя
Детали и расходники:
- Датчик массового расхода воздуха
- Уплотнительное кольцо датчика массового расхода воздуха
Примечания:
Датчик массового расхода воздуха установлен между воздушным фильтром и дроссельной заслонкой.
В разных вариантах систем впрыска топлива могут применяться датчики массового расхода воздуха двух типов. Они отличаются по устройству и по характеру выдаваемого сигнала, который может быть частотным или аналоговым. В первом случае в зависимости от расхода воздуха меняется частота сигнала, а во втором случае – напряжение. ЭБУ использует информацию от датчика массового расхода воздуха для определения длительности импульса открытия форсунок.
По сигналу датчика ЭБУ рассчитывает количество воздуха, поступающего в цилиндры двигателя. При неисправности ДМРВ электронный блок управления переводит систему на резервный режим работы.
При неисправности датчика массового расхода воздуха происходит увеличение расхода топлива, значительное ухудшение динамики, рывки и провалы, проблемы с пуском двигателя.
Заменить можно датчик в сборе с его корпусом или только датчик.
Снятие и установка датчика массового расхода воздуха
1. Отсоедините колодку жгута проводов от датчика.

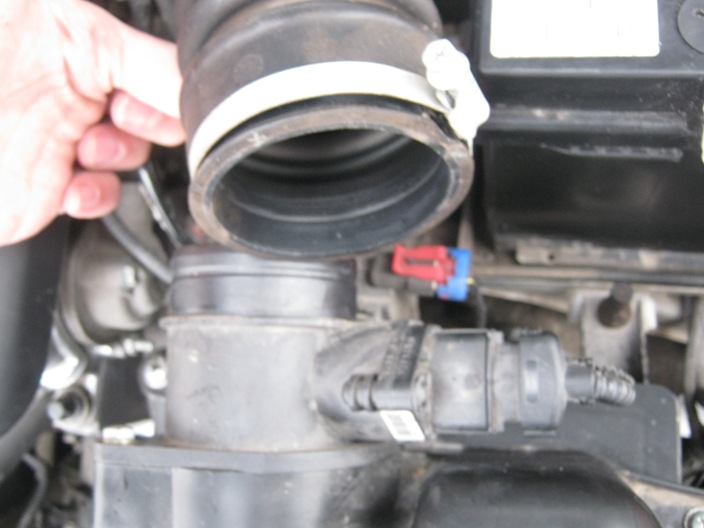

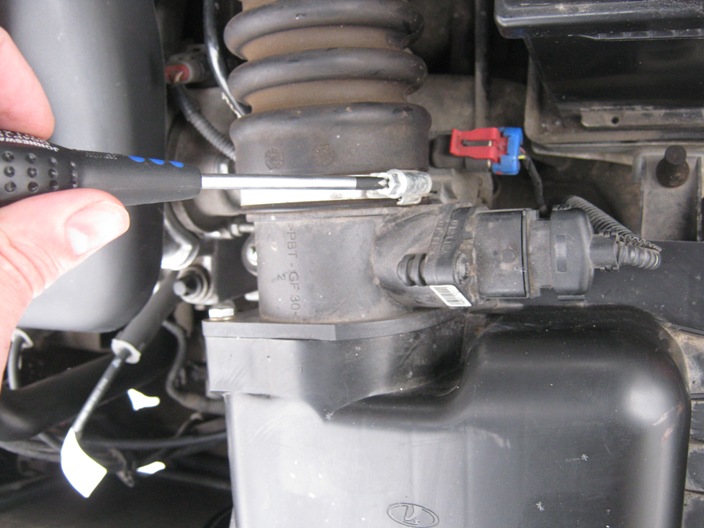

2. Ослабьте затяжку хомута на входном патрубке, который соединяет датчик с дроссельным узлом и отсоедините впускной шланг.

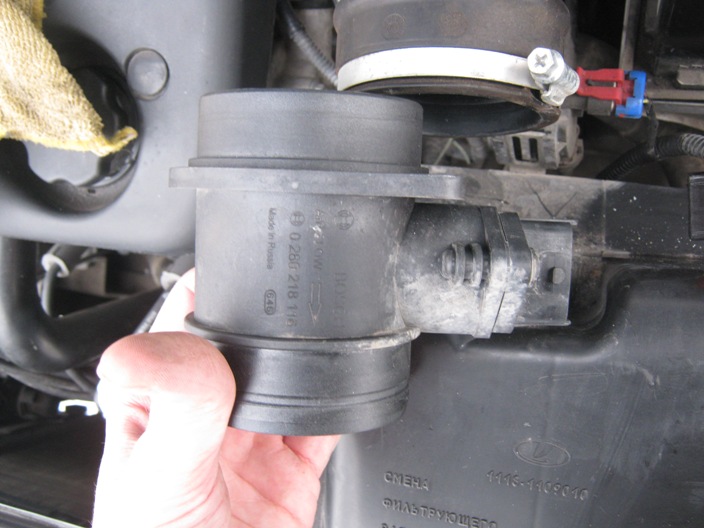

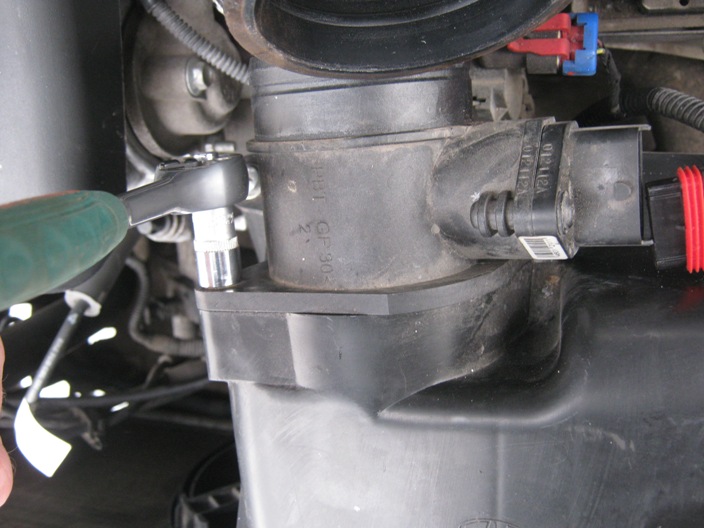

3. Выверните два болта крепления датчика к крышке воздушного фильтра и снимите корпус датчика вместе с уплотнительным кольцом.

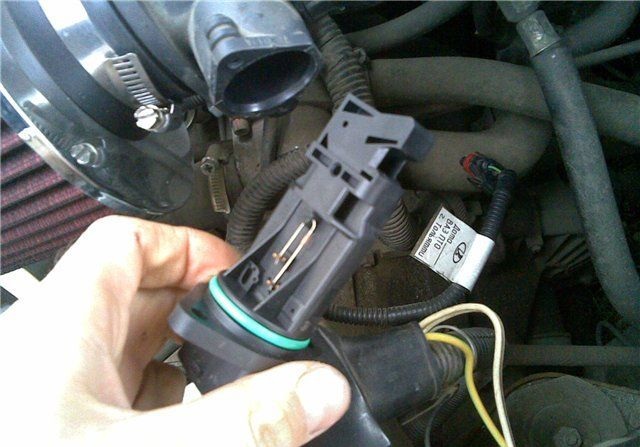

4. Для снятия датчика отверните головкой Torx T20 два винта его крепления к корпусу.
Примечание:

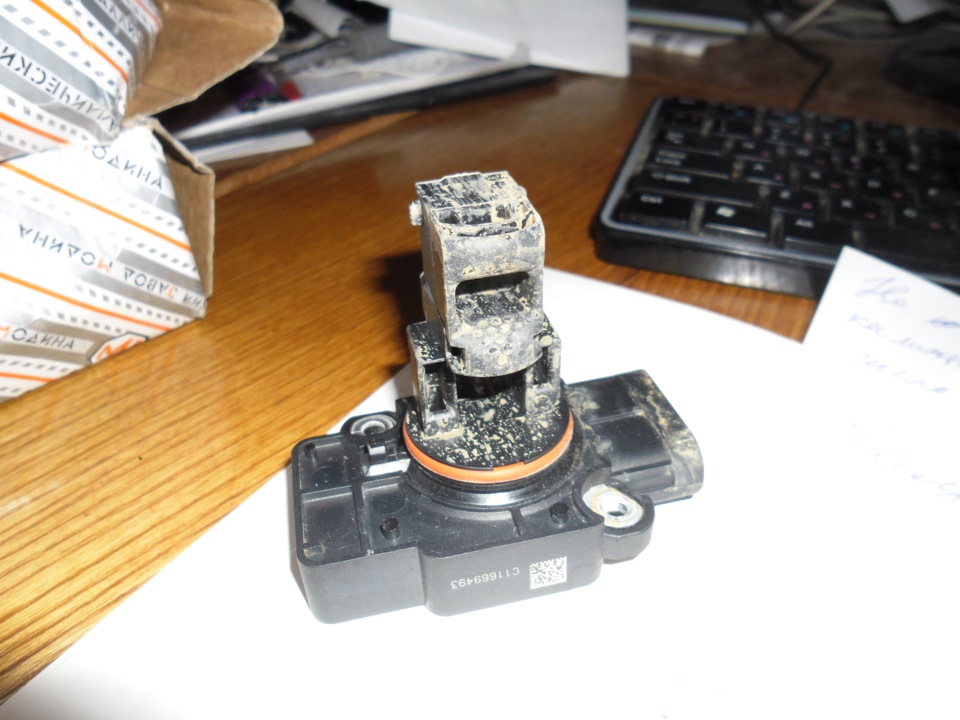

В двигателях ВАЗ 21116 и 11186 установленный ДМРВ нового образца, но порядок снятия тот же: два винта крепления датчика к корпусу.
5. Устанавливайте датчик в порядке, обратном снятию.
Примечание:

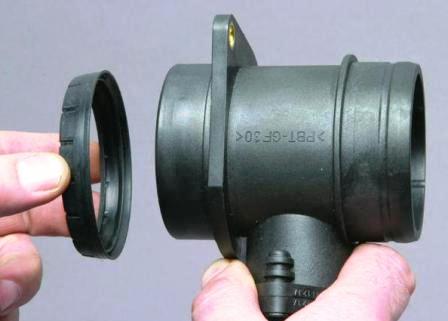

Если на новом корпусе датчика отсутствует резиновое уплотнительное кольцо, переставьте на него кольцо со снятого датчика.
Убедиться в исправности или неисправности датчика можно только путем замены на заведомо исправный датчик.
