Снятие рулевой тяги Lada Granta

Инструмент:

Домкрат
Подставка регулируемая
Балонный ключ
Плоскогубцы
Гаечный ключ накидной прямой на 13 мм
Гаечный ключ накидной прямой на 15 мм
Гаечный ключ накидной прямой на 19 мм
Гаечный ключ рожковый на 22 мм
Монтажная лопатка
Молоток большой
Отвертка плоская большая
Маркер

Примечания:

Рулевую тягу в сборе снимите для замены ее внутреннего наконечника.

1. Отсоедините наружный наконечник рулевой тяги от поворотного рычага, как описано в этой статье.

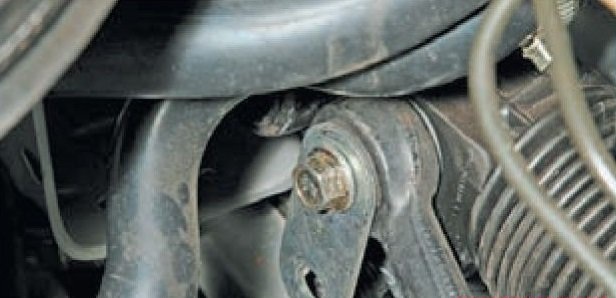

2. В моторном отсеке подденьте отверткой и снимите стопорную пластину болтов крепления внутренних наконечников рулевых тяг.

Снятие стопорной пластины внутренних наконечников рулевых тяг Лада Гранта (ВАЗ 2190)

3. Накидным ключом на 15 мм отверните болт крепления внутреннего наконечника (снимаемой рулевой тяги) к рейке и ослабьте затяжку болта крепления внутреннего наконечника другой рулевой тяги.

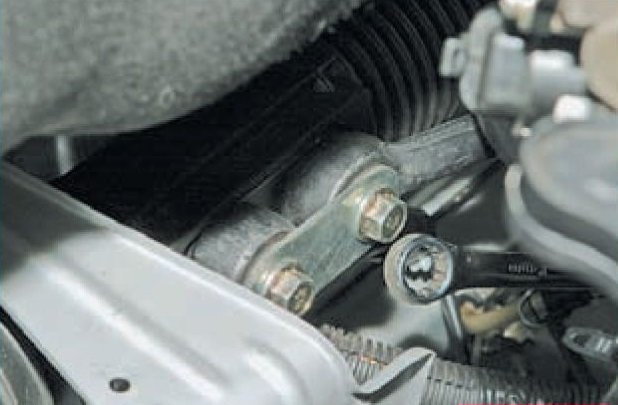

Отворачивание болта крепления внутреннего наконечника рулевой тяги Лада Гранта (ВАЗ 2190)

4. Повернув вниз соединительную пластину, снимите рулевую тягу.

Отворачивание соединительной пластины внутренних наконечников рулевых тяг Лада Гранта (ВАЗ 2190)

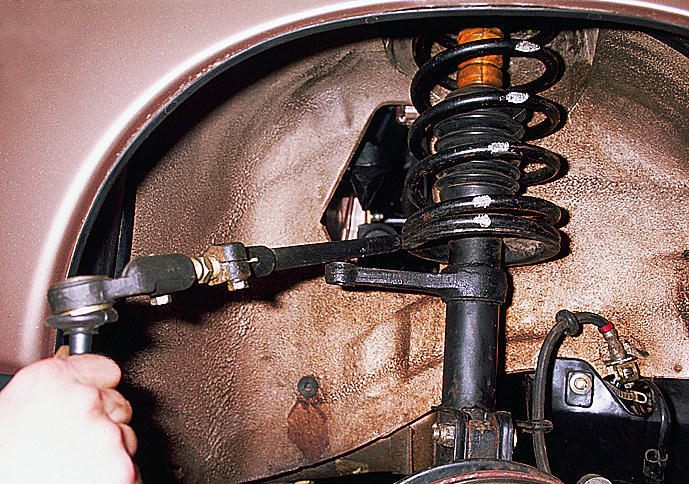

Снятие рулевой тяги Лада Гранта (ВАЗ 2190)

5. Вторую тягу снимите аналогично.

Примечание:

При снятии обеих рулевых тяг постарайтесь не нарушить положение опоры тяг на рейке. Опору на рейке фиксирует только пружинный держатель.
При замене внутреннего наконечника тяги маркером пометьте его положение на регулировочной тяге или подсчитайте количество оборотов при отворачивании наконечника.

6. Накидным ключом или головкой на 13 мм ослабьте затяжку стяжного болта клеммного соединения внутреннего наконечника с регулировочной тягой.

Болт клеммного соединения внутреннего наконечника с регулировочной тягой Лада Гранта (ВАЗ 2190)

7. Удерживая внутренний наконечник тяги, ключом на 22 мм вращайте за шестигранник регулировочную тягу с наружным наконечником.

Регулировочная тяга с наружным наконечником Лада Гранта (ВАЗ 2190)

8. Разъедините внутренний наконечник и регулировочную тягу с наружным наконечником.

Отсоединение наружного наконечника с регулировочной тягой Лада Гранта (ВАЗ 2190)

Примечание:

Внутренние наконечники левой и правой рулевых тяг не взаимозаменяемы.

9. Новый внутренний наконечник рулевой тяги наворачивайте на регулировочную тягу в соответствии с ранее нанесенными метками или на такое же количество оборотов, на которое был навернут старый наконечник.

10. Затяните стяжной болт клеммного соединения внутреннего наконечника.

11. При установке рулевой тяги наживите болт крепления внутреннего наконечника тяги к рейке и крепите наружный наконечник к поворотному рычагу стойки. Болт крепления внутреннего наконечника рулевой тяги к рейке затяните предписанным моментом.

12. Проверьте и при необходимости отрегулируйте угол схождения колес на СТО.

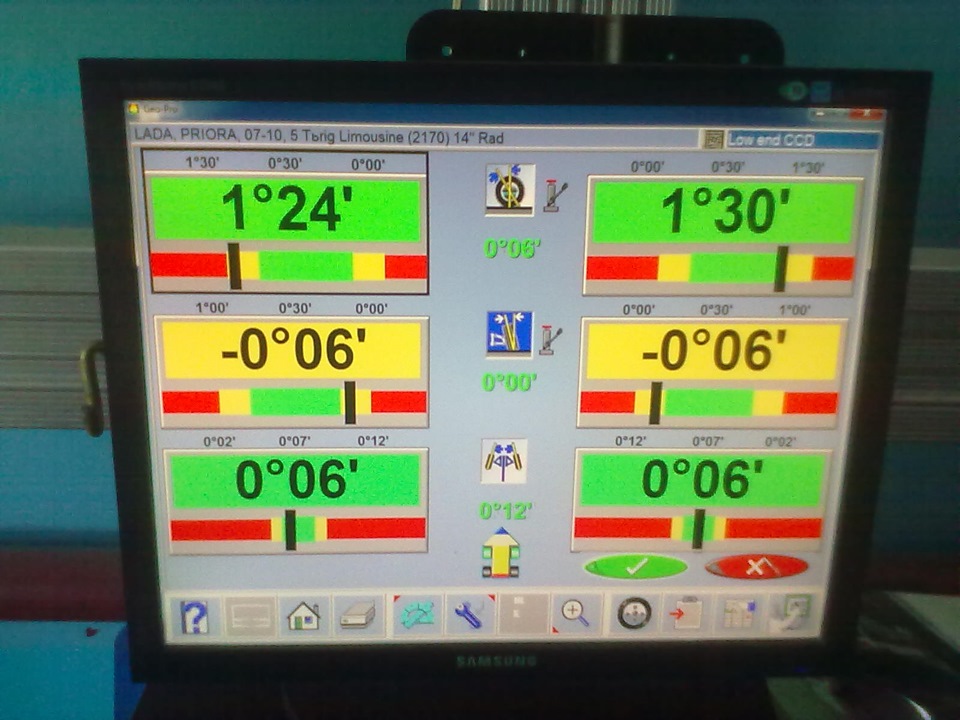

Рабочее окно стенда проверки геометрии установки колес Лада Гранта (ВАЗ 2190)
