Разборка и дефектовка двигателя Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты (для 8-клапанных двигателей):

  • Шестигранный ключ на 5 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм
  • Высокая головка на 13 мм
  • Головка на 15 мм
  • Головка на 17 мм
  • Головка на 19 мм
  • Головка на 30 мм
  • Головка Torx E8
  • Головка Torx E10
  • Головка Torx E12
  • Головка Torx Е14
  • Головка-бита шестигранная на 12 мм
  • Гаечный ключ рожковый на 8 мм
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ рожковый на 17 мм - 2 шт.
  • Гаечный ключ рожковый на 19 мм
  • Гаечный ключ накидной прямой на 8 мм
  • Гаечный ключ накидной прямой на 15 мм
  • Гаечный ключ накидной прямой на 17 мм
  • Гаечный ключ накидной прямой на 19 мм
  • Гаечный ключ накидной изогнутый на 8 мм
  • Гаечный ключ накидной изогнутый на 13 мм
  • Динамометрический ключ
  • Вороток под торцевую насадку
  • Насадка на вороток на 17 мм
  • Отвертка плоская средняя - 2 шт.
  • Отвертка плоская малая
  • Отвертка крестовая средняя
  • ​Отвертка плоская большая или монтажная лопатка
  • Домкрат или канавный подъемник
  • Балонный ключ
  • Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
  • Ключ для фиксации шкива распредвала (или удлинитель под торцевую насадку на вороток)
  • Воронка
  • Плоскогубцы
  • Кернер
  • Шланг
  • Регулируемый упор - 2 шт.
  • Молоток большой
  • Щетка металлическая
  • Подставка
  • Подъемное устройство
  • Универсальный съемник (при необходимости)
  • Штангенциркуль
  • Микрометр
  • Стенд для ремонта двигателя
  • Маркер
  • Нож (или скребок)
  • Компрессор
  • Пневмопистолет для обдувки
  • Съемник масляного фильтра (или отвертка плоская большая)
  • Тиски слесарные с накладками губок из мягкого металла
  • Оправка для поршневого пальца
  • Набор плоских щупов
  • Оправка для измерения зазора в замках поршневых колец
  • Надфиль
  • Нутромер
  • Абразивный конус
  • Индикатор для измерения осевого зазора коленчатого вала
  • Шабер

Инструменты (для 16-клапанных двигателей):

  • Гаечный ключ рожковый на 8 мм
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ рожковый на 17 мм - 2 шт.
  • ​Гаечный ключ рожковый на 19 мм
  • Гаечный ключ накидной прямой на 8 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Гаечный ключ накидной прямой на 15 мм
  • Гаечный ключ накидной прямой на 17 мм
  • Гаечный ключ накидной прямой на 19 мм
  • ​Гаечный ключ накидной изогнутый на 8 мм
  • Гаечный ключ накидной изогнутый на 13 мм
  • Вороток под торцевую насадку
  • Насадка на вороток на 17 мм
  • Домкрат или канавный подъемник
  • Балонный ключ
  • Подставка
  • Подъемное устройство
  • Отвертка плоская средняя
  • Отвертка плоская малая
  • Отвертка крестовая средняя
  • ​​Отвертка плоская большая или монтажная лопатка
  • Плоскогубцы
  • Шестигранный ключ на 5 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм
  • Высокая головка на 13 мм
  • Головка на 15 мм
  • Высокая головка на 16 мм или свечной ключ
  • Головка на 17 мм
  • Головка на 19 мм
  • Головка на 30 мм
  • Головка Torx Е8
  • Головка Torx E10
  • Головка Torx E12
  • Головка Torx Е14
  • Воронка
  • Кернер
  • Шланг
  • Регулируемый упор - 2 шт.
  • Молоток большой
  • Щетка металлическая
  • Динамометрический ключ​
  • Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
  • Ключ для фиксации шкива распредвала
  • Штангенциркуль
  • Микрометр
  • Стенд для ремонта двигателя
  • Маркер
  • Нож (или скребок)
  • ​Компрессор
  • Пневмопистолет для обдувки
  • Съемник масляного фильтра (или отвертка плоская большая)
  • Тиски слесарные с накладками губок из мягкого металла
  • Оправка для поршневого пальца
  • Набор плоских щупов
  • Оправка для измерения зазора в замках поршневых колец
  • Надфиль
  • Нутромер
  • Абразивный конус
  • Индикатор для измерения осевого зазора коленчатого вала
  • Шабер

Детали и расходники:

  • Башмак - 2 шт.
  • Емкость техническая - 2 шт.
  • Направляющая шпилька М12×1,25 мм с пропиленным шлицом под отвертку
  • Деревянные бруски
  • Ткань
  • Растворитель
  • Обезжириватель
  • Обломок поршневого кольца
  • Проволока
  • Бензин
  • Детали ШПГ (при необходимости)
  • Коленчатый вал (при необходимости)
  • Упорные полукольца коленчатого вала (при необходимости)
  • Блок цилиндров в сборе с крышками коренных подшипников (при необходимости)
  • Охлаждающая жидкость (Тосол А-40)
  • Ветошь

Примечания:

Разбирается двигатель, как правило, для его капитального ремонта. Перед разборкой очистите двигатель от загрязнений.

1. Демонтируйте головку блока цилиндров, как это указано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей).

2. Сделайте все работы для снятия двигателя, описанные в этой статье.

3. Для дальнейшей разборки двигателя монтируйте его на разборочный стенд или установите на верстак.

4. Снимите маховик, поддон картера, маслоприемник, масляный насос и масляный фильтр.

5. Ключом на 10 мм отверните два болта крепления подводящей трубы насоса охлаждающей жидкости к блоку цилиндров.

Откручивание болтов крепления подводящей трубы охлаждающей жидкости к блоку цилиндров двигателя Лада Гранта (ВАЗ 2190)

6. Снимите трубу с уплотнительной прокладкой.

Снятие подводящей трубы охлаждающей жидкости Лада Гранта (ВАЗ 2190)

7. Снимите насос охлаждающей жидкости, как описано здесь.

8. Ключом на 10 или головкой Е8 (в зависимости от типа двигателя) отверните шесть винтов крепления держателя заднего сальника коленчатого вала.

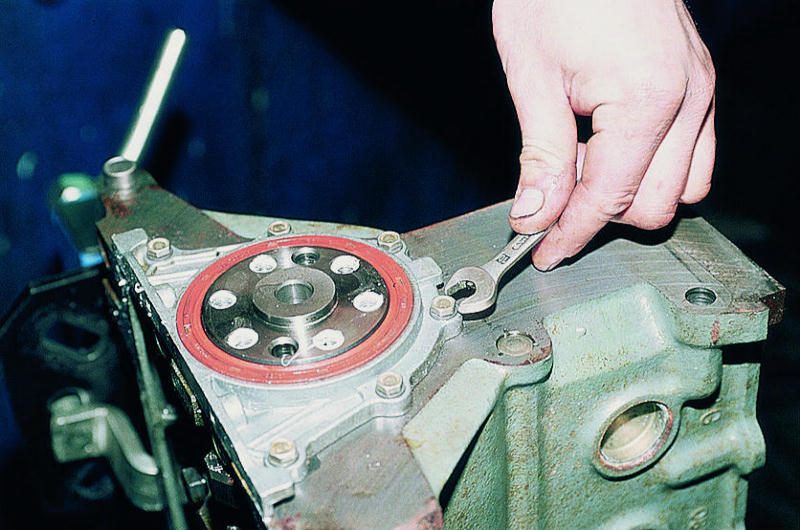

Откручивание винтов крепления держателя заднего сальника коленчатого вала Лада Гранта (ВАЗ 2190)

9. Поддев шлицевой отверткой держатель за приливы, выполненные на его корпусе снимите держатель заднего сальника. Соединение держателя с блоком цилиндров уплотняется прокладкой.

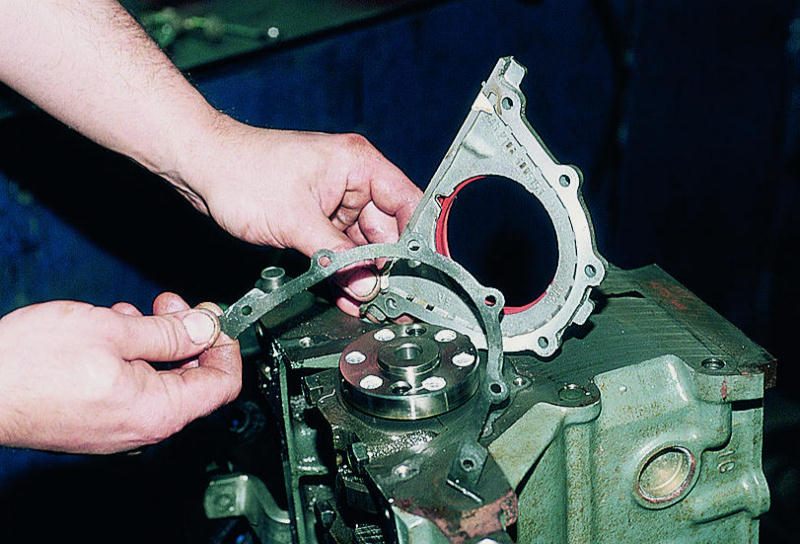

Снятие прокладки с держателем заднего сальника коленчатого вала Лада Гранта (ВАЗ 2190)

10. Поочередно отверните винты крепления крышек шатунов и выньте из цилиндров шатуны с поршнями, а также отделите вкладыши, как описано здесь.

Примечание:

Если детали шатунно-поршневой группы не повреждены и мало изношены, то могут быть снова использованы. Поэтому при разборке помечайте детали, чтобы при последующей сборке они были установлены на свои места.

11. Зажмите шатун в тиски с накладками губок из мягкого металла.

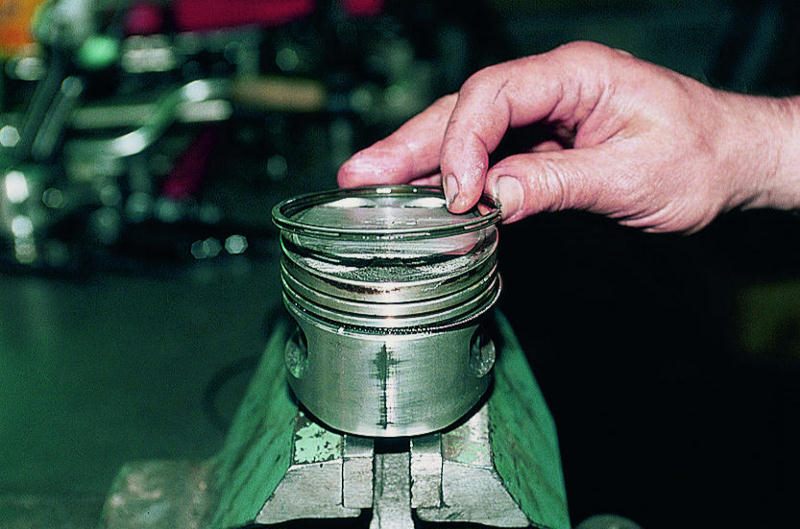

12. Пальцами рук осторожно (не прилагая большого усилия) разведите замки поршневых колец и поочередно снимите с поршня два компрессионных кольца.

Снятие компрессионного кольца с поршня двигателя Лада Гранта (ВАЗ 2190)

13. Так же осторожно снимите маслосъемное кольцо.

Снятие маслосъемного кольца с поршня двигателя Лада Гранта (ВАЗ 2190)

14. Снимите расширитель маслосъемного кольца.

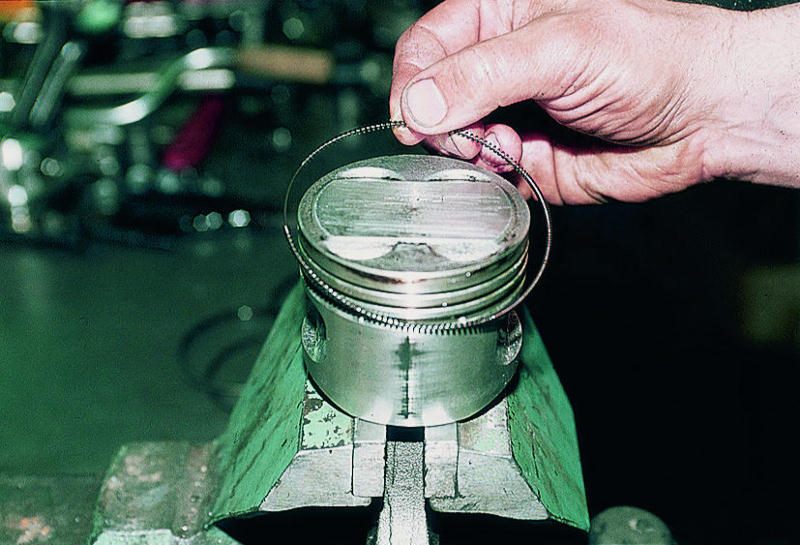

Снятие расширителя маслосъемного кольца поршня двигателя Лада Гранта (ВАЗ 2190)

15. Подденьте отверткой стопорное кольцо поршневого пальца и извлеките его из кольцевой канавки поршня.

Снятие отверткой стопорного кольца поршневого пальца Лада Гранта (ВАЗ 2190)

16. Таким же образом выньте стопорное кольцо поршневого пальца с другой стороны поршня.

17. Оправкой вытолкните поршневой палец и снимите поршень с верхней головки шатуна.

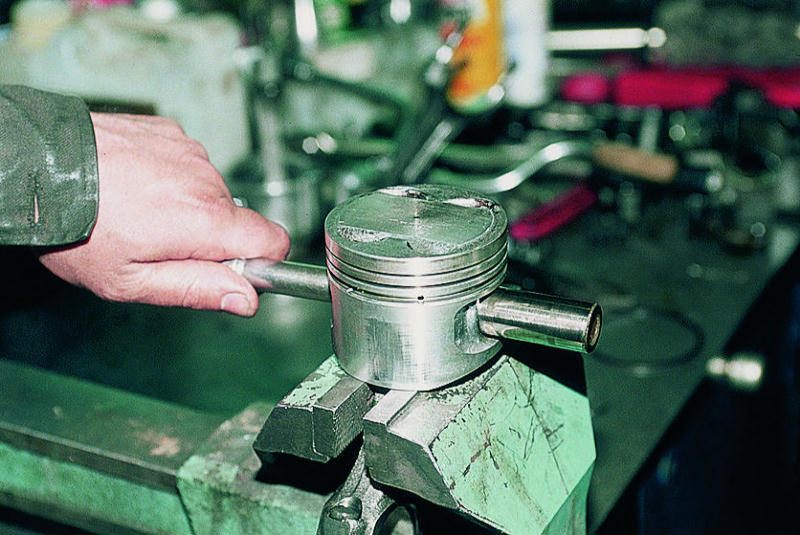

Выталкивание поршневого пальца из поршня двигателя Лада Гранта (ВАЗ 2190)

18. Аналогичные операции проводите с другими поршнями и шатунами.

19. Головкой на 17 мм отверните десять болтов крепления крышек коренных подшипников коленчатого вала.

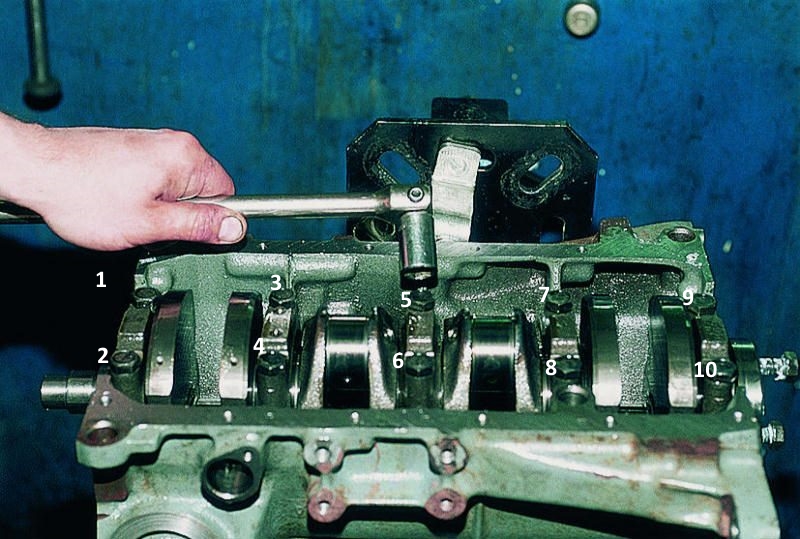

Откручивание болтов крепления крышек коренных подшипников коленчатого вала двигателя Лада Гранта (ВАЗ 2190)

20. Поочередно снимите крышки коренных подшипников.

Снятие крышки коренного подшипника коленчатого вала из двигателя Лада Гранта (ВАЗ 2190)

21. Выньте из крышек нижний вкладыш коренного подшипника коленчатого вала.

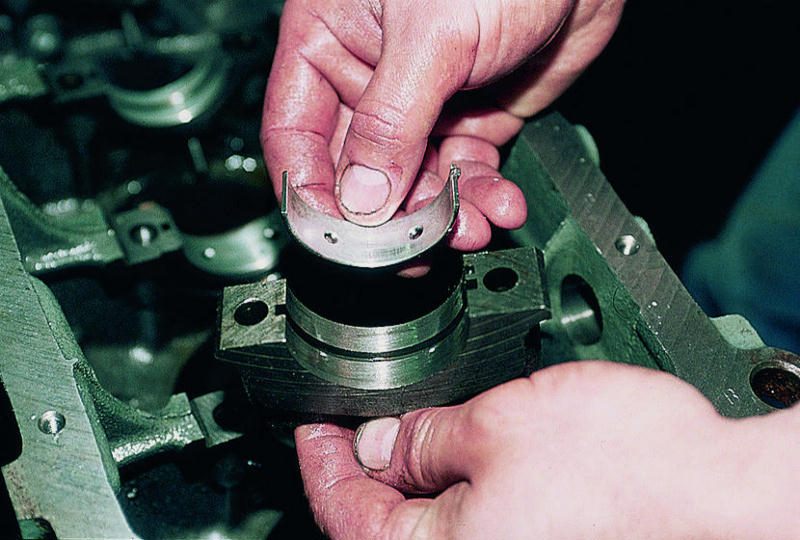

Снятие из крышки нижнего вкладыша коренного подшипника коленчатого вала двигателя Лада Гранта (ВАЗ 2190)

22. Выньте коленчатый вал из постелей блока цилиндров.

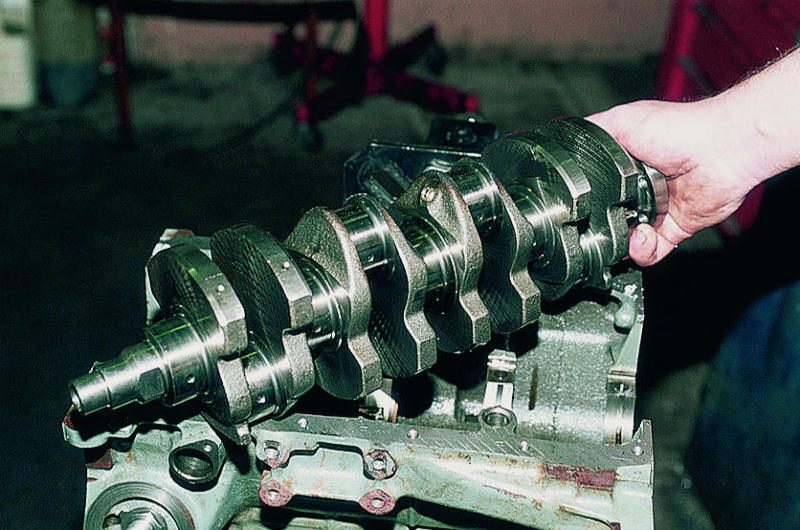

Снятие коленчатого вала из блока цилиндров двигателя Лада Гранта (ВАЗ 2190)

23. Выньте два упорных полукольца коленчатого вала из проточек опоры третьего коренного подшипника.

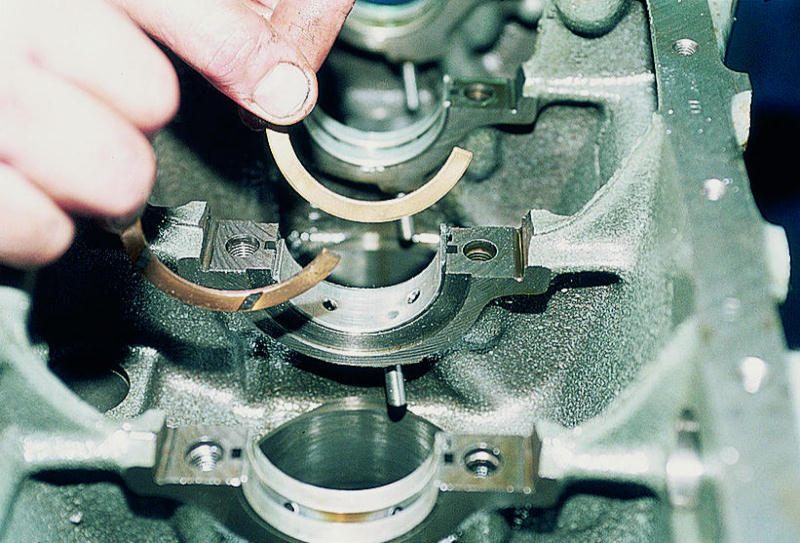

Снятие упорных полуколец из проточек опоры третьего коренного подшипника коленчатого вала Лада Гранта (ВАЗ 2190)

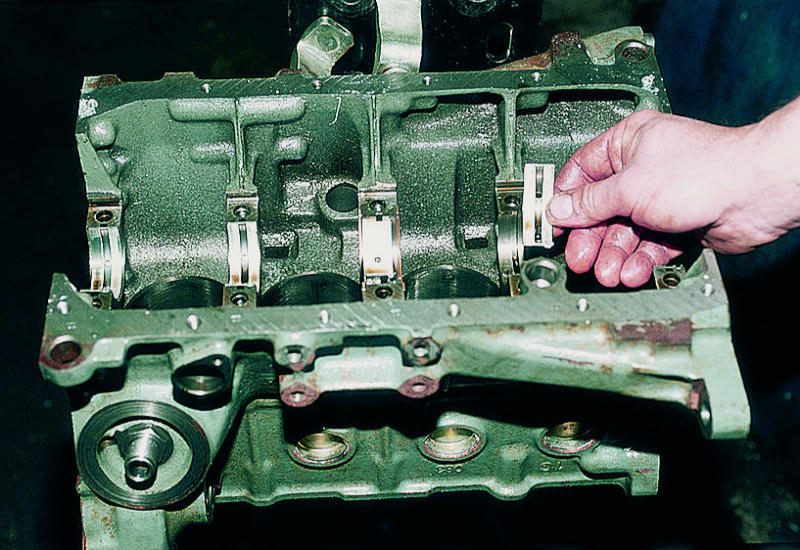

24. Выньте из опор блока цилиндров верхние вкладыши коренных подшипников коленчатого вала.

Снятие верхних вкладышей коренных подшипников коленчатого вала двигателя Лада Гранта (ВАЗ 2190)

25. Очистите детали цилиндро-поршневой группы от нагара и проведите дефектовку деталей двигателя, как описано здесь.
