Замена ламп в заднем фонаре Lada Granta

Детали и расходники:

• Лампа P21/5W - 2 шт.
• Лампа P21W - 2 шт.
• Лампа PY21W - 2 шт.

Примечание:

Работы по замене ламп в задних фонарях аналогичны.

Расположение ламп в задних фонарях:

1 – противотуманного света;

2 – указателя поворота;

3 – сигнала торможения и габаритного света;

4 – заднего хода.

1. Внутри багажника отогните клапан обивки багажника.

2. Повернув патрон лампы сигнала торможения и габаритного света против часовой стрелки, достаньте его с лампой из корпуса фонаря.

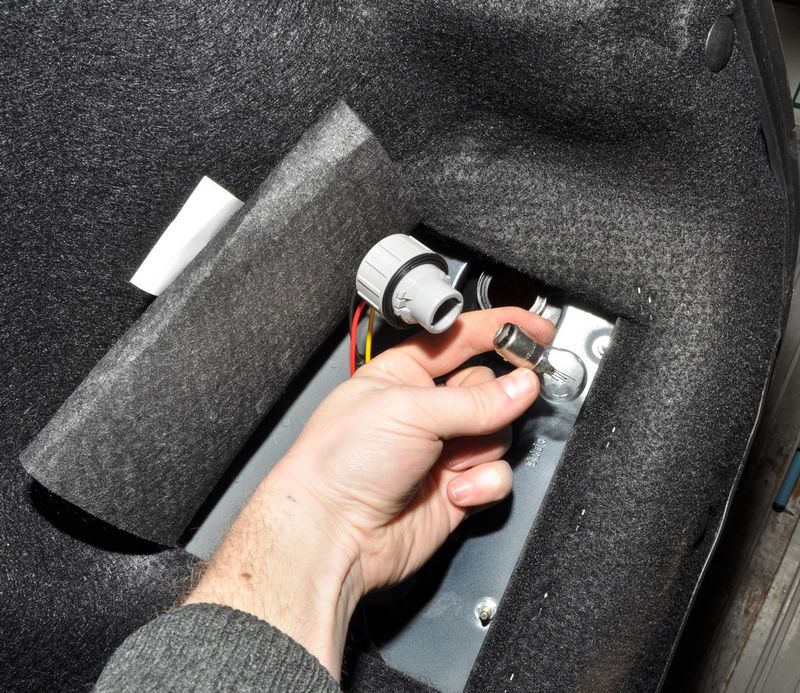

3. Нажав на лампу, поверните ее до упора против часовой стрелки и выньте ее из патрона.

Примечание:

Комбинированная лампа сигнала торможения и габаритного света имеет два выступа, расположенных на разных уровнях. При установке новой лампы сигнала торможения и габаритного света P21/5W ее выступы должны войти в соответствующие пазы патрона.

4. Лампу света заднего хода P21W и лампу указателя поворота PY21W меняйте аналогично.

Примечание:

Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы. При установке новой лампы ее выступы должны войти в соответствующие пазы патрона.

На корпусе фонаря рядом с гнездом каждого патрона указан тип лампы.

5. Для того, чтобы не перепутать места установки патронов в корпусе фонаря, фиксирующие выступы на патронах и вырезы в корпусе фонаря имеют разную форму.
