Снятие и установка клапанов вытяжных отверстий вентиляции Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская малая
  • Отвертка крестовая средняя
  • Ключ трещоточный
  • Головка Torx T20
  • Головка на 8 мм
  • Головка на 10 мм
  • Плоскогубцы

Детали и расходники:

  • Блоки клапанов вытяжных отверстий вентиляции салона (при необходимости замены)

Примечания:

Если в салоне автомобиля ощущается запах отработавших газов, проверьте состояние и при необходимости замените блоки клапанов вытяжных отверстий вентиляции салона.

1. Снимите задний бампер, как описано здесь.

Снятый задний бампер Лада Гранта (ВАЗ 2190)

2. Проверьте работу и прилегание лепестковых клапанов вытяжных отверстий вентиляции. При их неплотном прилегании в салон могут проникать отработавшие газы и пыль.

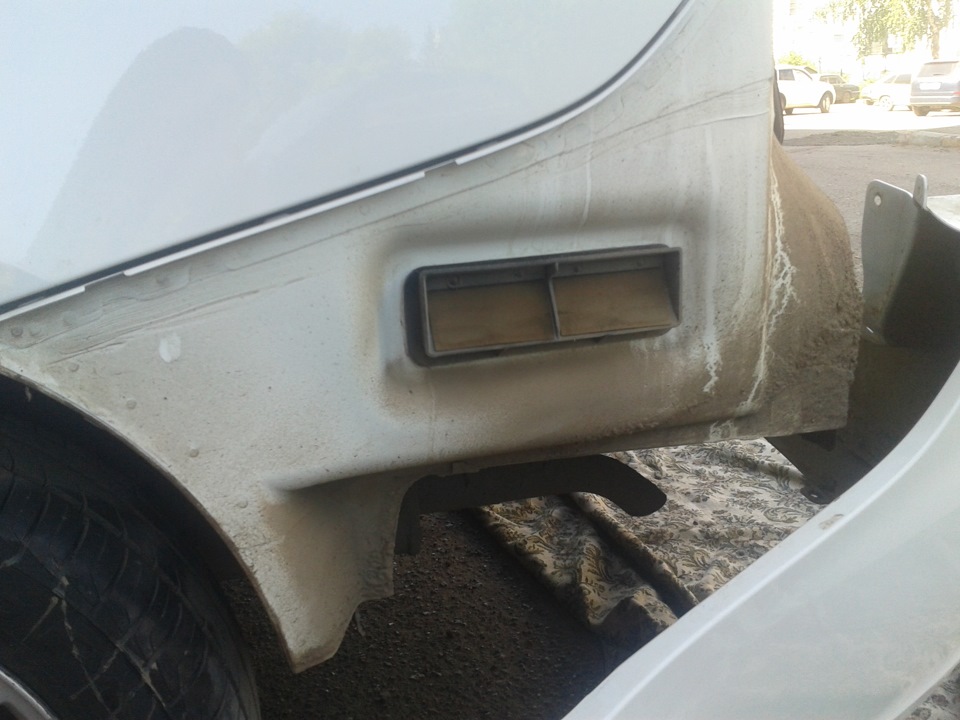

Размещение клапанов вытяжных отверстий вентиляции под бампером Лада Гранта (ВАЗ 2190)

3. Откройте клапан вытяжного отверстия вентиляции в обивке багажника.

4. Отожмите четыре фиксатора на внутренней поверхности корпуса блока лепестковых клапанов и снимите блок.

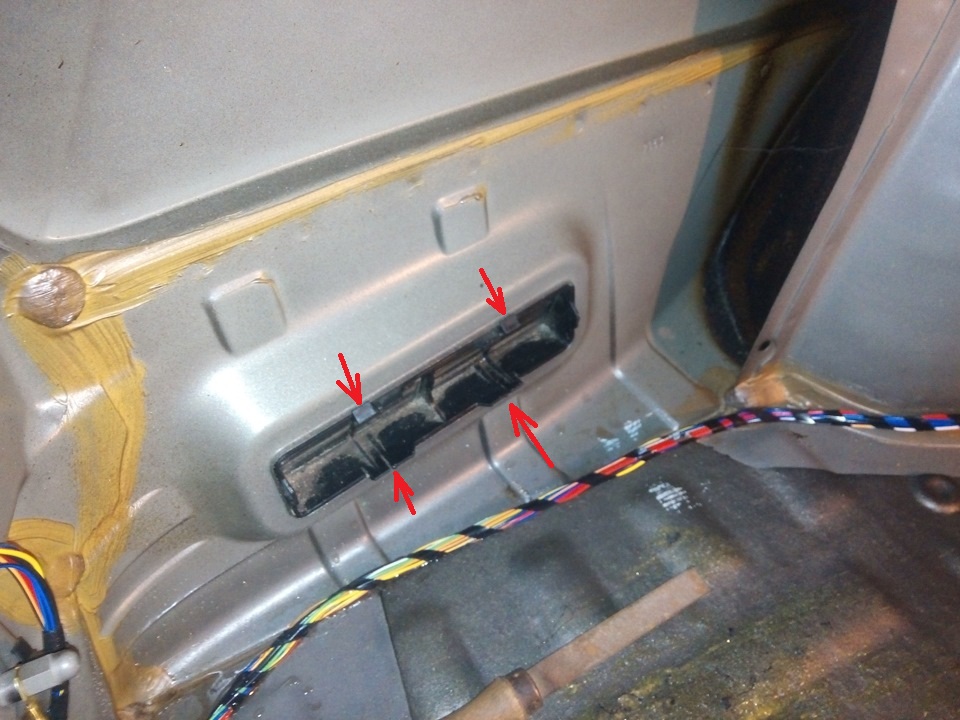

Размещение фиксаторов клапана вентиляции салона в кузове Лада Гранта (ВАЗ 2190)

Снятый клапан вытяжной вентиляции салона Лада Гранта (ВАЗ 2190)

5. Аналогично снимите блок клапанов с противоположной стороны кузова.

6. Установите блоки клапанов вытяжных отверстий вентиляции и задний бампер в порядке, обратном снятию.
