Снятие и установка блока управления заслонками воздуховодов Лада Гранта ВАЗ 2190

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Насадка на вороток 24 мм
• Отвертка плоская средняя
• Отвертка крестовая средняя

Блок управления заслонками воздуховодов Лада Гранта ВАЗ 2190

1 - кронштейн крепления блока;

2 - ось рукоятки регулятора температуры;

3 - рычаг троса заслонки распределения воздушных потоков;

4 - ось рукоятки регулятора распределения потоков подаваемого в салон воздуха;

5 - держатель оболочки троса;

6 - трос привода заслонки рециркуляции;

7 - трос привода заслонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов;

8 - трос привода заслонки распределения воздушных потоков к дефлекторам панели приборов и воздуховодам зоны ног водителя и пассажира;

9 - ось рычага управления системой рециркуляции;

10 - корпус блока;

11 - трос привода заслонки регулятора температуры.

Порядок выполнения

1. Снимите декоративную панель приборов, как описано здесь.

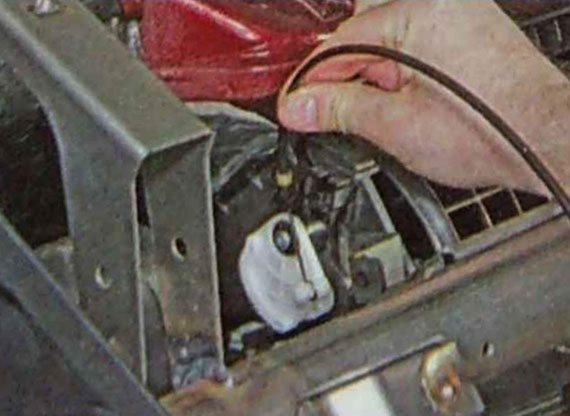

2. Сожмите фиксатор наконечника оболочки троса привода заслонки рециркуляции воздуха и отсоедините его от держателя (5) на блоке рециркуляции.

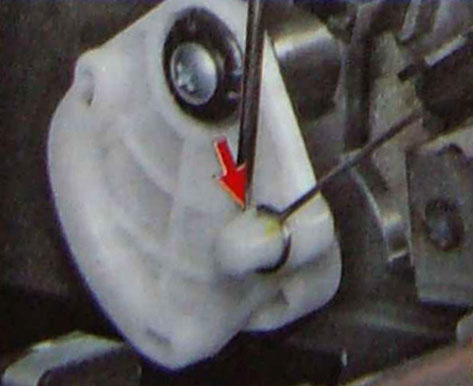

3. Нажмите на фиксирующий выступ и выведите наконечник троса из зацепления с рычагом оси.

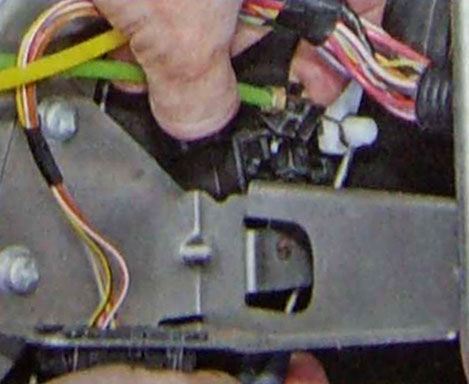

4. Аналогично отсоедините трос (11) от заслонки регулятора температуры.

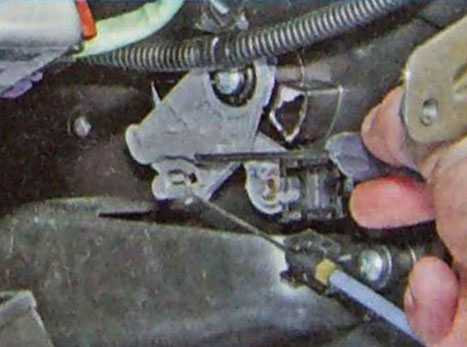

5. Отсоедините трос (8) от заслонки распределения воздушных потоков к дефлекторам панели приборов и воздуховодам зоны ног водителя и пассажира.

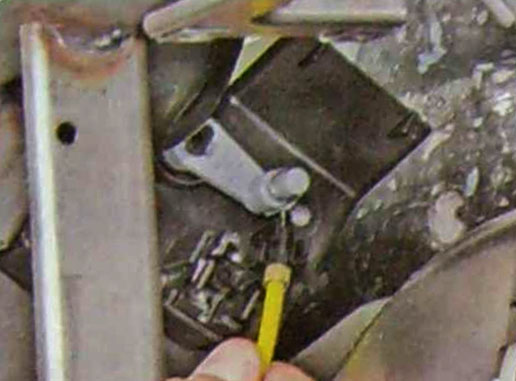

6. Отсоедините трос (7) от заслонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов.

Примечание:

Пометьте расположение тросов, чтобы при сборке установить их на прежние места.

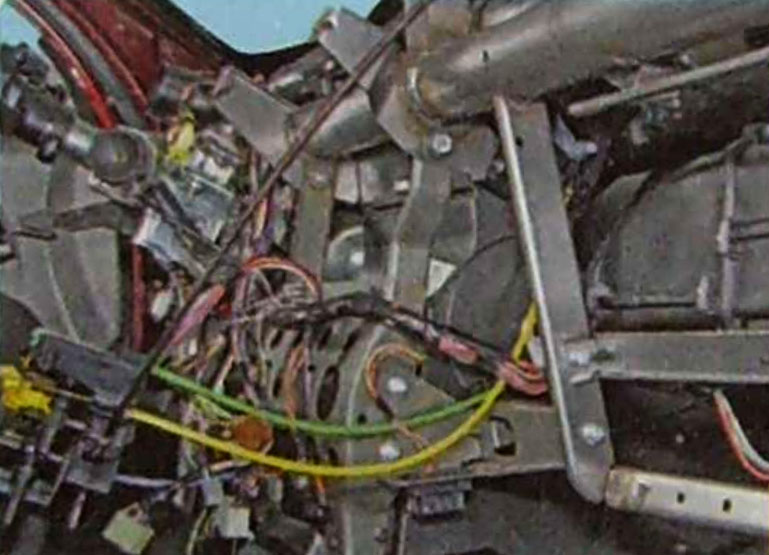

7. Снимите блок (10) управления заслонками воздуховодов.

8. Установите блок управления заслонками воздуховодов в порядке, обратном снятию.
