Особенности конструкции cтартера Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Примечание:

Ниже приведено описание конструкции стартера Лада Гранта для понимания взаимного размещения и функциональности отдельных элементов соответствующего механизма.

Стартер – четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

Стартер Лада Гранта (ВАЗ 2190)

Стартер:

1 – стяжной болт;

2 – задняя крышка;

3 – контактные болты;

4 – управляющий вывод тягового реле;

5 – тяговое реле;

6 – корпус стартера;

7 – передняя крышка;

8 – шестерня привода.

К стальному корпусу стартера прикреплены шесть постоянных магнитов. Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается в двух подшипниках. Со стороны коллектора установлен шариковый подшипник, а со стороны привода – подшипник скольжения. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на водиле (валу привода).
На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней, которая может перемещаться по шлицам вала. Муфта свободного хода передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения.

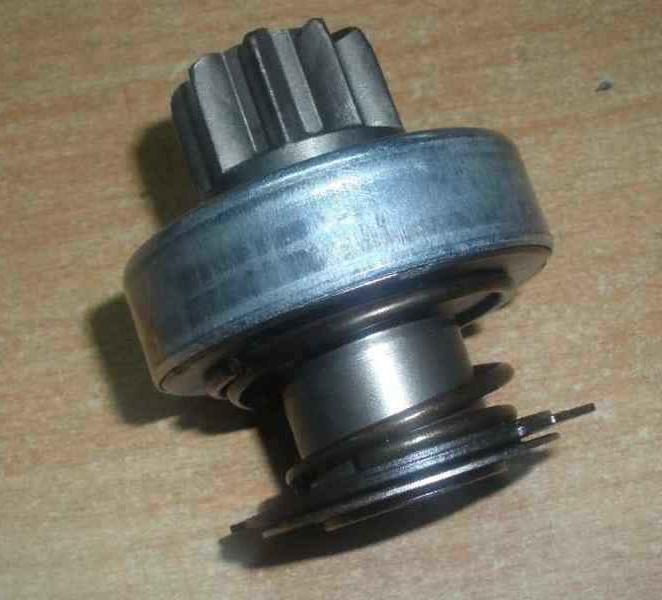

Обгонная муфта с приводной шестерней стартера Лада Гранта (ВАЗ 2190)

Обгонная муфта с приводной шестерней стартера

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала привода, вводя шестерню в зацепление с венцом маховика. При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера. После возвращения ключа в положение «зажигание» удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение – контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком.
Неисправное тяговое реле заменяют.
Неисправность привода стартера выявляется при осмотре после разборки стартера.

Источник: carpedia.club
