Снятие радиатора Lada Granta

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты (для 8-клапанных двигателей):

  • Отвертка крестовая средняя
  • Ключ трещоточный
  • Удлинитель
  • Шестигранная головка-бита на 5 мм
  • Головка на 8 мм
  • Головка на 10 мм
  • Головка на 13 мм
  • Узкогубцы
  • Воронка
  • Компрессор

Инструменты (для 16-клапанных двигателей):

  • Отвертка крестовая средняя
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Узкогубцы
  • Воронка

Детали и расходники:

  • Емкость техническая
  • Охлаждающая жидкость 8 л
  • Радиатор (при необходимости)
  • Подушки радиатора (при необходимости)
  • Резиновые втулки радиатора (при необходимости)
  • Ветошь

Примечания:

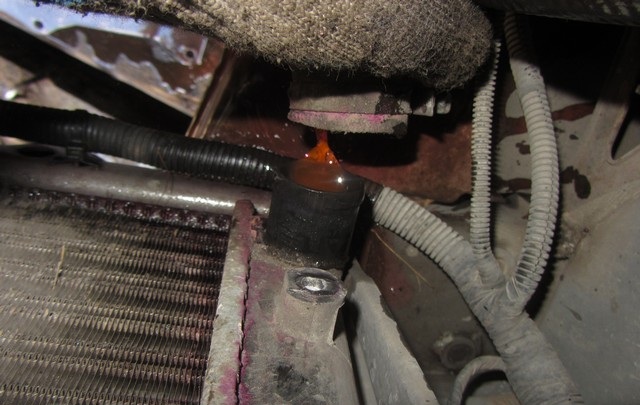

Снимайте радиатор для проверки его на герметичность (при подозрении на течь) или замены при повреждении. Обязательно снимайте радиатор с автомобиля только на холодном двигателе.

1. Снимите корпус воздушного фильтра и воздухозаборник, как описано здесь.

Снятие нижнего корпуса воздушного фильтра Лада Гранта (ВАЗ 2190)

2. Слейте из системы охлаждения жидкость, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей).

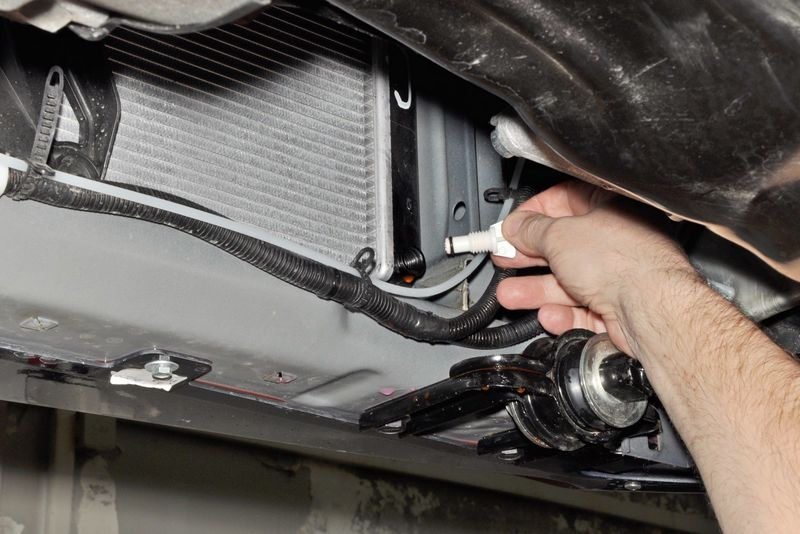

Откручивание сливной пробки радиатора Лада Гранта (ВАЗ 2190)

3. Открутите и отведите в сторону катушку зажигания, как описано здесь.

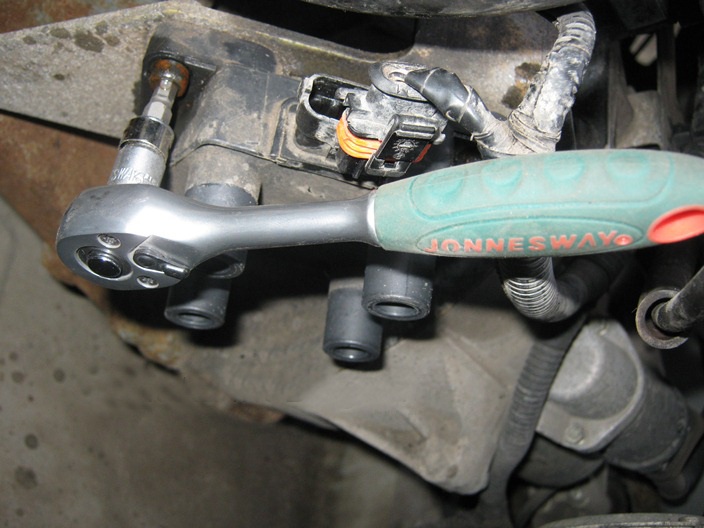

Откручивание винтов крепления катушки зажигания 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

Примечание:

Этот пункт только для 8-клапанных двигателей.

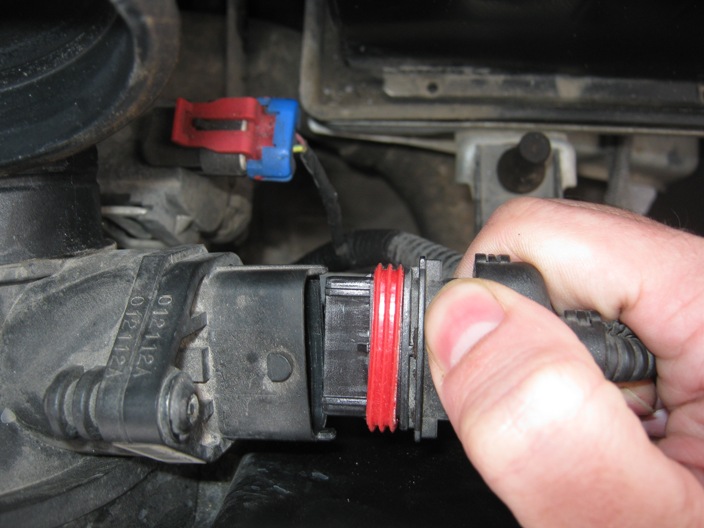

4. Снимите вентилятор радиатора, отсоединив штекеры его питания и болты крепления, как описано здесь.

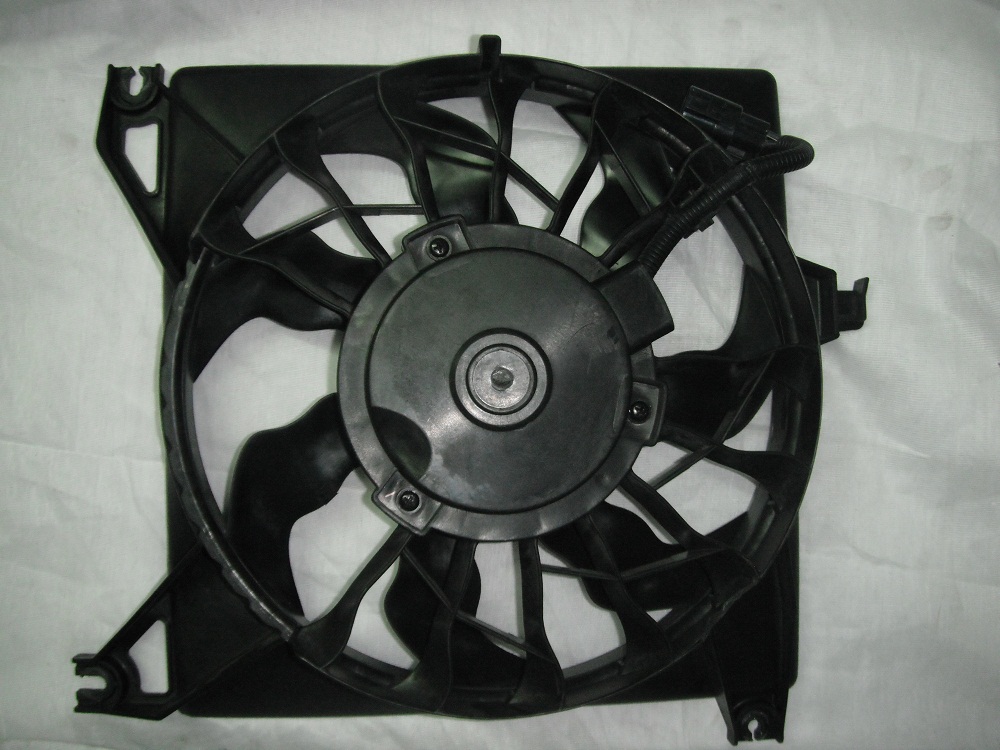

Снятый вентилятор радиатора Лада Гранта (ВАЗ 2190)

5. Ослабьте стяжной винт крепления хомута нижнего патрубка, как это показано на фото ниже.

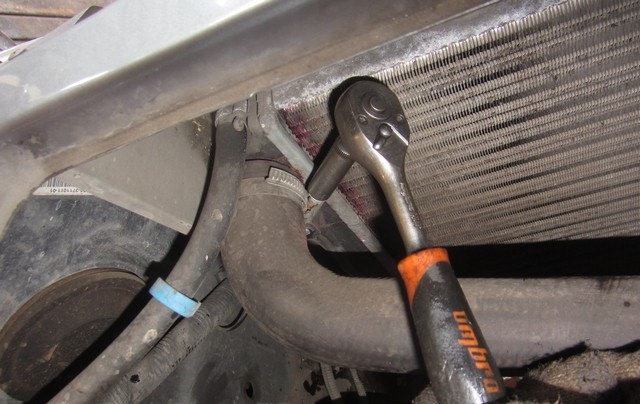

Ослабление винта хомута крепления шланга к нижнему патрубку радиатора Лада Гранта (ВАЗ 2190)

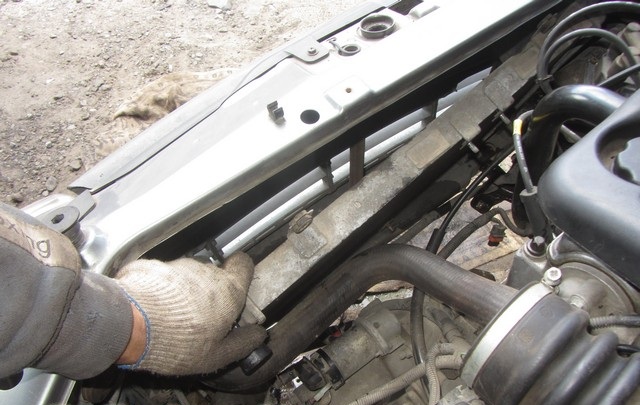

6. Отсоедините патрубок и слейте остатки охлаждающей жидкости, если она осталась в системе.

Снятие шланга с нижнего патрубка радиатора Лада Гранта (ВАЗ 2190)

7. Аналогично снимите шланг с верхнего патрубка радиатора.

Ослабление затяжки хомута крепления шланга к верхнему патрубку радиатора Лада Гранта (ВАЗ 2190)

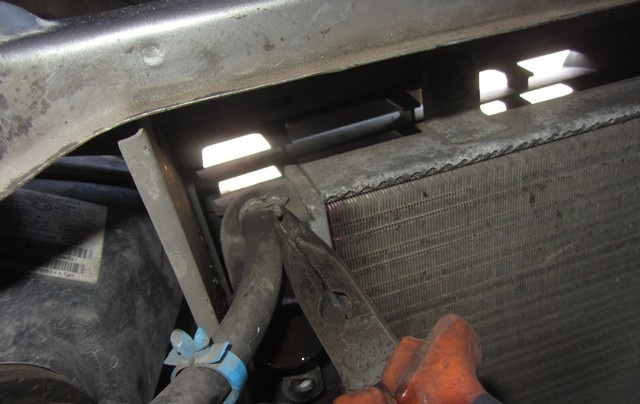

8. С помощью узкогубцов ослабьте хомут крепления шланга от расширительного бачка к радиатору.

Ослабление хомута крепления шланга от расширительного бачка к радиатору системы охлаждения Лада Гранта (ВАЗ 2190)

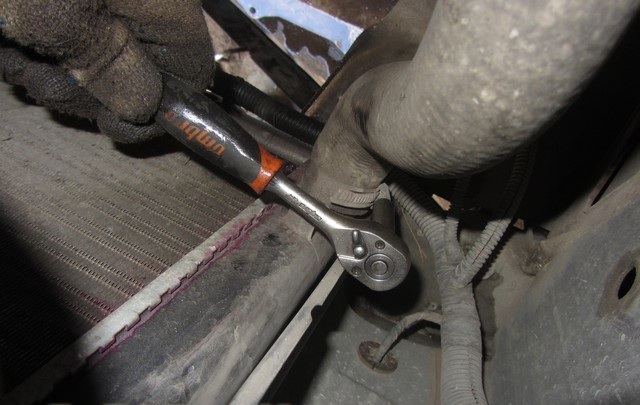

9. Отверните две гайки крепления радиатора к верхней поперечине рамки радиатора.

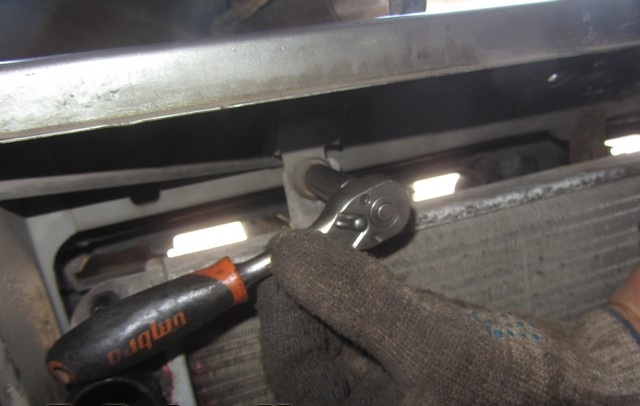

Откручивание левой гайки крепления радиатора к верхней поперечине рамки радиатора Лада Гранта (ВАЗ 2190)

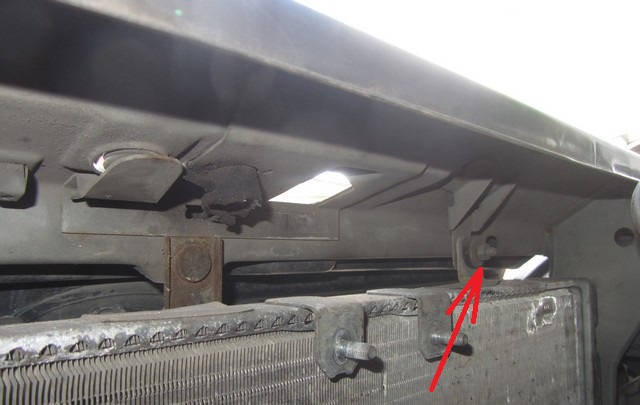

Размещение правой гайки крепления радиатора к верхней поперечине рамки радиатора Лада Гранта (ВАЗ 2190)

10. Немного наклоните радиатор вперед в сторону двигателя, тем самым выводя его из зацепления сверху.

Наклонение радиатора для снятия его из Лада Гранта (ВАЗ 2190)

11. Извлеките радиатор из моторного отсека.

Снятие радиатора из моторного отсека Лада Гранта (ВАЗ 2190)

12. Снимите с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора, или извлеките их из отверстий в нижней поперечине рамки радиатора, если они остались на кузове.

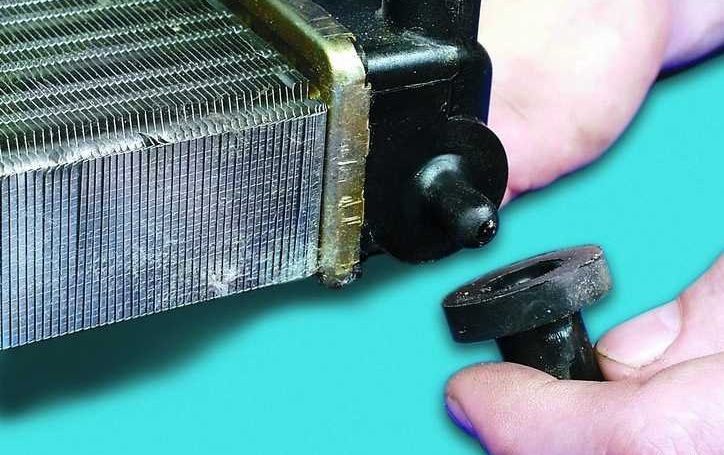

Снятие подушки нижнего крепления радиатора Лада Гранта (ВАЗ 2190)

Примечание:

Замените порванные или потерявшие упругость подушки радиатора.

13. Извлеките из кронштейнов радиатора резинометаллические втулки.

Примечание:

Замените порванные или потерявшие упругость резиновые втулки.

14. Промойте радиатор снаружи струей воды и просушите.

Примечание:

Если на пластмассовых бачках радиатора появились трещины, замените на автомобиле радиатор.

15. Проверьте герметичность радиатора, для чего заглушите его патрубки и опустите в емкость с водой, подведя к нему воздух под давлением 0,1 МПа (1 кгс/см2). Не менее 30 с из радиатора не должны появляться пузырьки воздуха.

Примечание:

Если радиатор не помещается в емкость полностью, проверяйте его последовательно со всех сторон.

16. Установите на автомобиль радиатор в порядке, обратном снятию, предварительно надев на штифты радиатора подушки нижнего крепления и вставив в кронштейны втулки верхнего крепления.

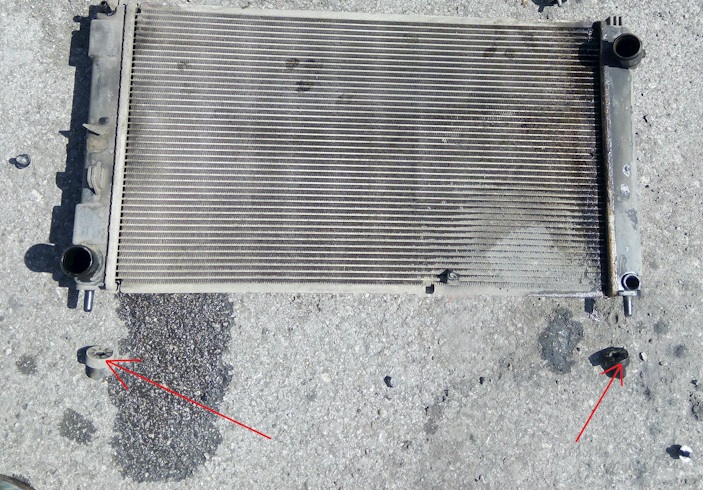

Подушки нижнего крепления радиатора Лада Гранта (ВАЗ 2190)

17. Установите на автомобиль Лада Гранта электровентилятор и все снятые детали в порядке, обратном снятию.

18. Залейте охлаждающую жидкость, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей).
