Снятие блока управления блокировкой дверей Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Вороток под торцевую насадку
  • Удлинитель под торцевую насадку на вороток
  • Насадка на вороток на 8 мм
  • Насадка на вороток на 10 мм
  • Насадка на вороток на 13 мм
  • Насадка на вороток на 21 мм
  • Насадка на вороток Torx T-20
  • Отвертка крестовая средняя
  • Отвертка плоская большая
  • Емкость техническая

Детали и расходники:

  • Блок управления блокировкой дверей (при необходимости)

Примечания:

Работу проводите при замене блока управления блокировкой дверей.
Блок закреплен на кронштейне каркаса панели приборов над монтажным блоком реле и предохранителей.

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Снимите панель приборов, как описано в этой статье.

Снятая панель приборов Лада Гранта (ВАЗ 2190)

Примечание:

Можно не снимать всю приборную панель, а только монтажный блок предохранителей и реле. Но снять таким способом блок управления блокировкой дверей будет очень трудно, так как гайки крепления блока размещены вверху кронштейна.

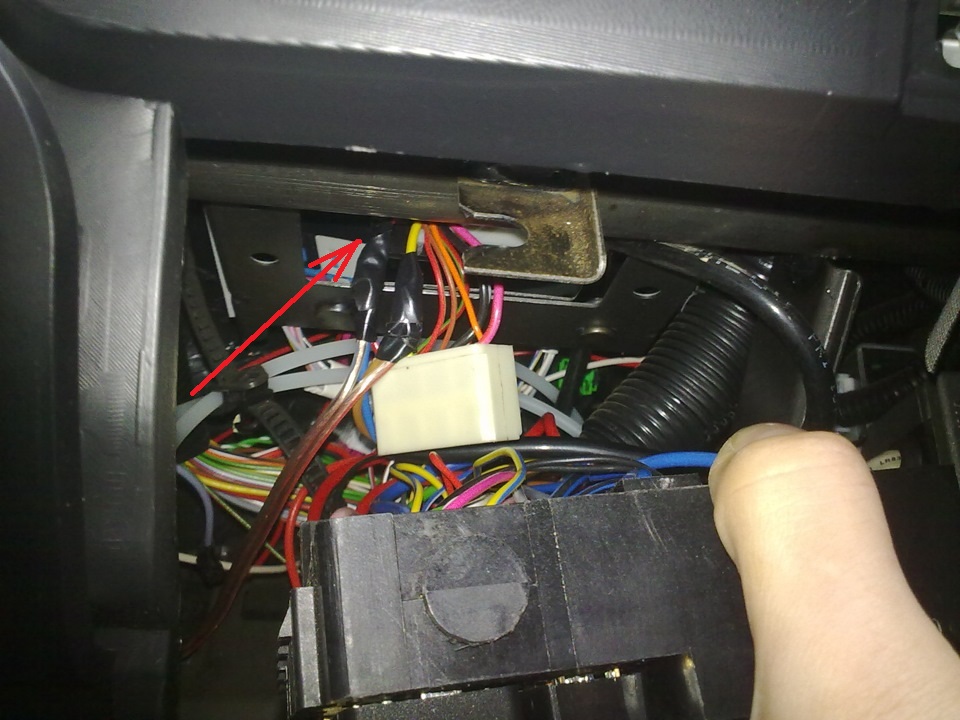

Размещение блока управления блокировкой дверей Лада Гранта (ВАЗ 2190)

3. На снятой панели приборов воротком с насадкой на 10 мм отверните две гайки крепления блока.

Откручивание гаек крепления блока управления блокировкой дверей Лада Гранта (ВАЗ 2190)

4. Отсоедините колодку жгута проводов от разъема блока.

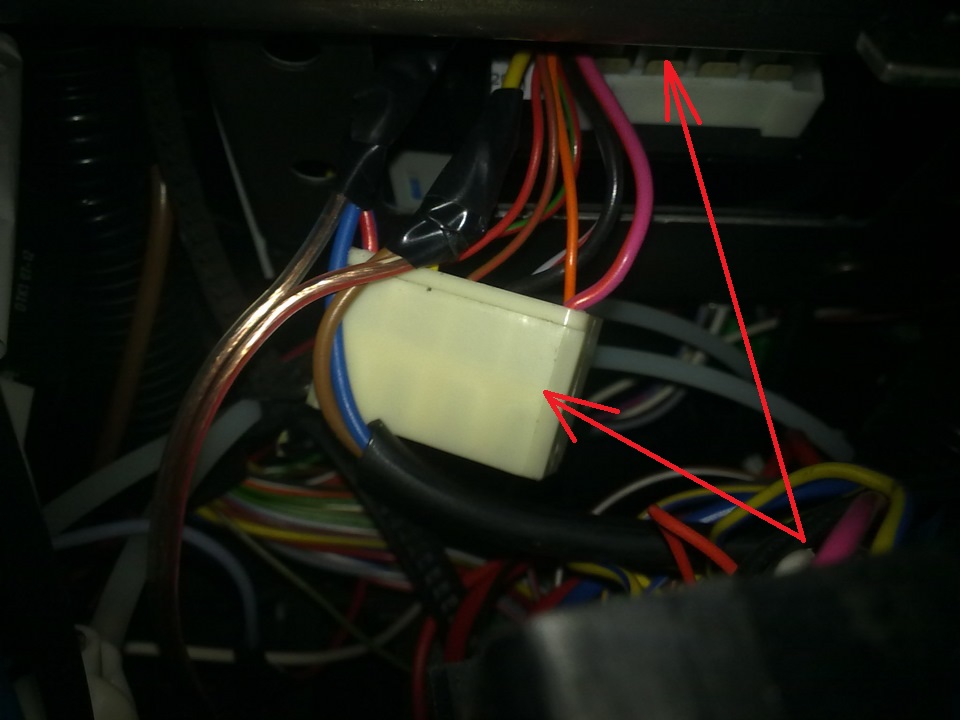

Отсоединена колодка жгута проводов от разъема блока управления блокировкой дверей Лада Гранта (ВАЗ 2190)

5. Снимите блок управления блокировкой дверей с торпеды.

Снятый блок управления блокировкой дверей Лада Гранта (ВАЗ 2190)

Маркировка блока управления блокировкой дверей Лада Гранта (ВАЗ 2190)

6. Установите блок управления блокировкой дверей в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта
