Снятие балки задней подвески Lada Granta

Инструмент:

Балонный ключ
Отвертка плоская средняя
Гаечный ключ накидной прямой на 7 мм
Гаечный ключ накидной прямой на 19 мм - 2 шт.
Гаечный ключ накидной изогнутый на 8 мм
Гаечный ключ рожковый на 10 мм
Гаечный ключ рожковый на 15 мм
Гаечный ключ рожковый на 19 мм
Специальный ключ для трубок на 10 мм
Шестигранный ключ на 8 мм
Вороток под торцевую насадку
Насадка на вороток на 17 мм
Емкость технологическая
Шланг

Примечания:

Работу проводите с помощником на подъемнике.

1. Снимите задние тормозные колодки и отсоедините наконечники тросов стояночного тормоза от рычагов тормозных колодок, как описано в этой статье.

Снятие передней колодки заднего тормозного механизма Лада Гранта (ВАЗ 2190)

2. Отсоедините тросы стояночного тормоза от балки задней подвески и кронштейнов крепления рычагов на кузове, как описано здесь.

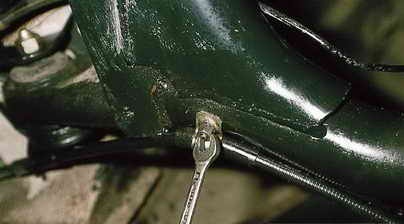

Откручивание крепления троса стояночного тормоза к балке задней подвески Лада Гранта (ВАЗ 2190)

3. Отсоедините тормозные шланги от трубок на балке задней подвески, как описано в этой статье.

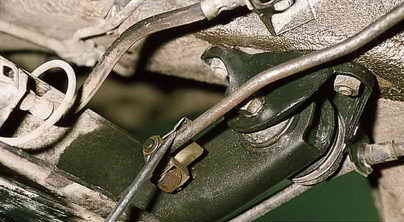

Отсоединение тормозного шланга от трубки на балке задней подвески Лада Гранта (ВАЗ 2190)

4. Отсоедините упругий рычаг привода регулятора давления от рычага балки задней подвески, как описано в этой статье.

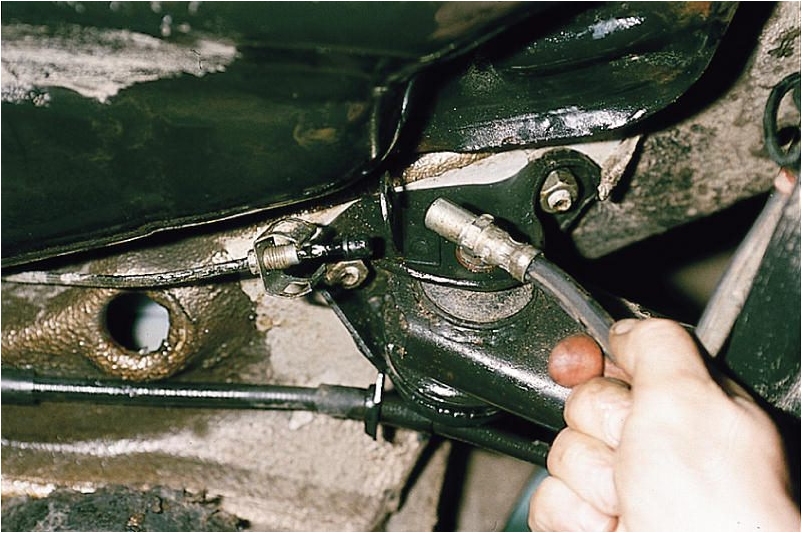

Отсоединение рычага привода регулятора давления задних тормозных механизмов от балки задней подвески Лада Гранта (ВАЗ 2190)

5. Шестигранным ключом на 8 мм отверните четыре винта крепления оси ступицы к фланцу балки задней подвески.

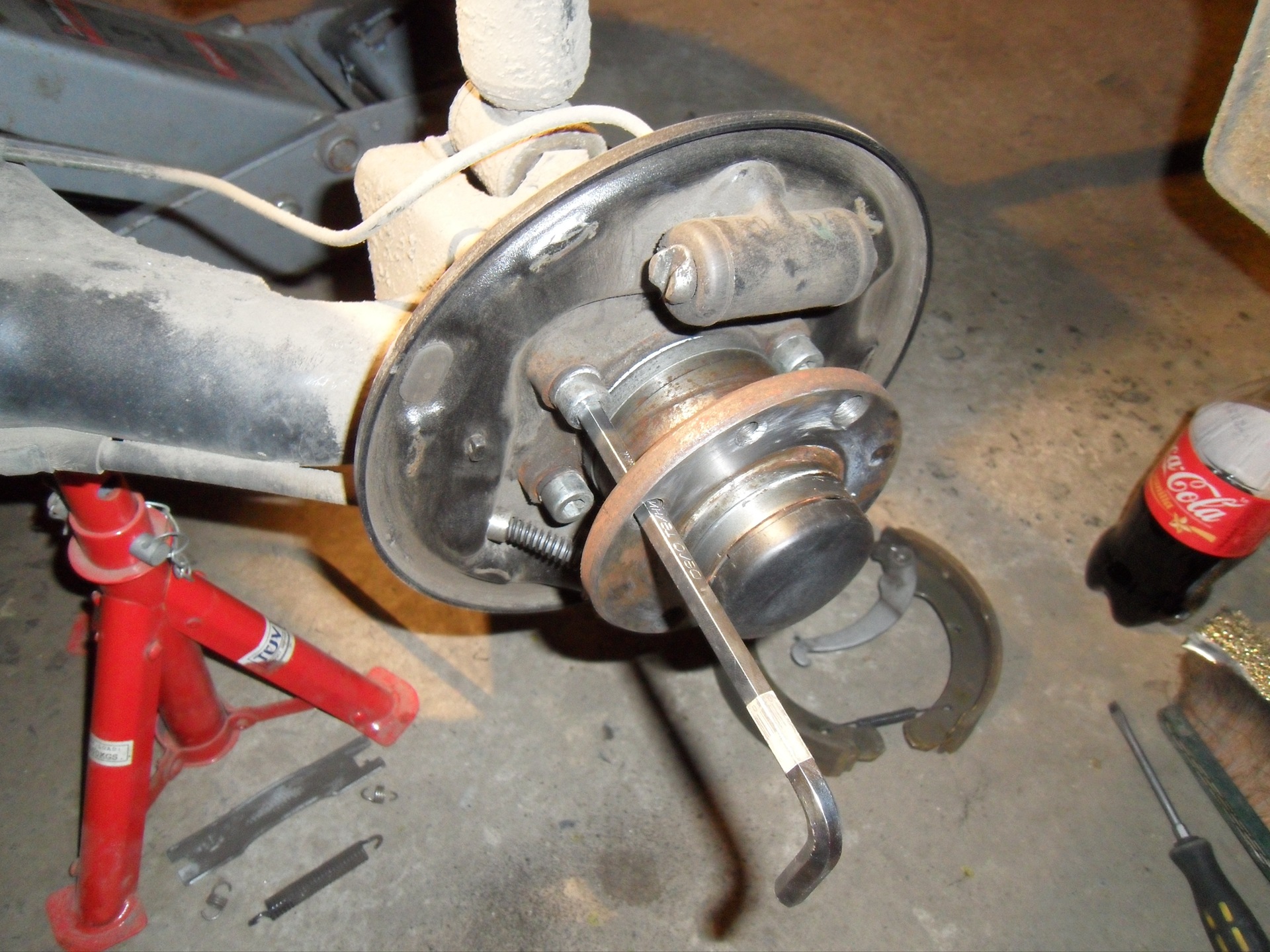

Откручивание винтов крепления оси ступицы к фланцу балки задней подвески Лада Гранта (ВАЗ 2190)

6. Снимите ступицу со щитом тормозного механизма.

Снятие ступицы со щитом заднего тормозного механизма Лада Гранта (ВАЗ 2190)

7. Аналогично снимите ступицу со щитом с другой стороны балки.

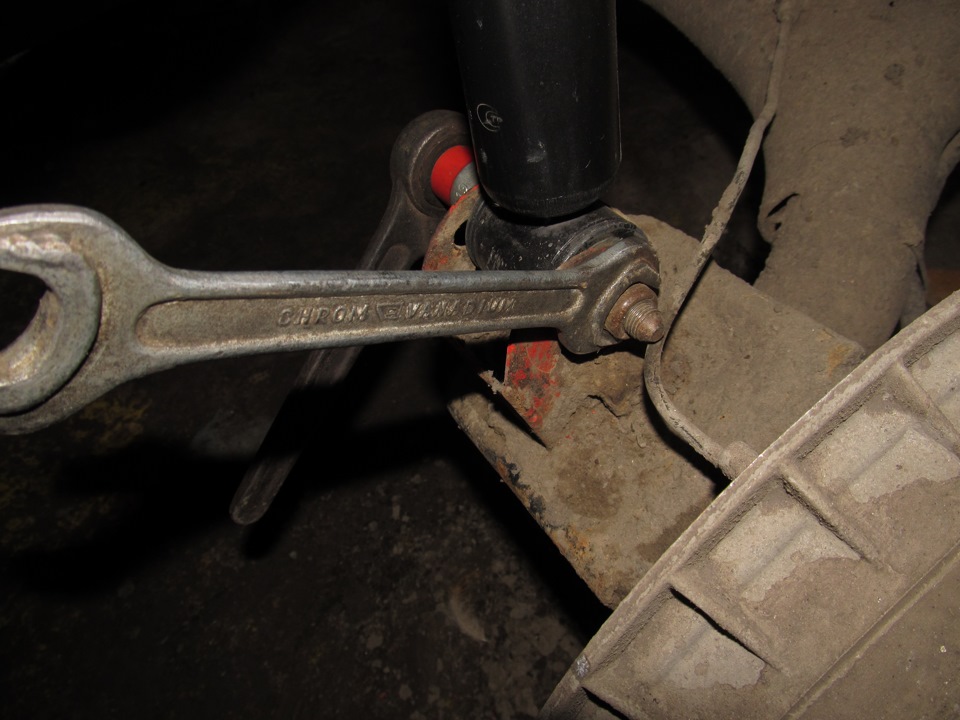

8. Отсоедините нижние крепления амортизаторов от кронштейнов балки, как описано здесь.

Откручивание нижнего крепления амортизатора от балки задней подвески Лада Гранта (ВАЗ 2190)

9. Завод-изготовитель рекомендует снимать балку задней подвески с кронштейнами крепления рычагов к кузову, однако на автомобиле, бывшем в эксплуатации, при отворачивании гаек крепления кронштейнов можно сломать шпильки, приваренные к кузову. Поэтому рекомендуем отвернуть гайки болтов крепления рычагов к кронштейнам, как описано в этой статье.

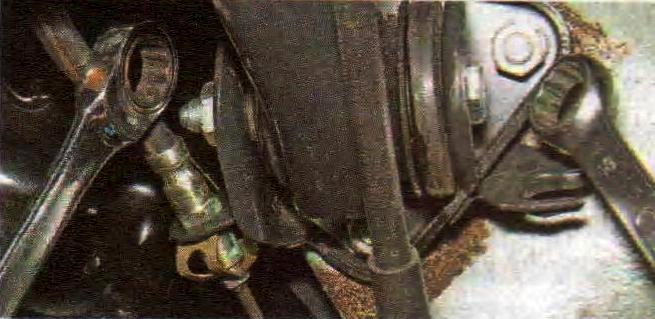

Откручивание гайки крепления рычага балки задней подвески к кронштейну кузова Лада Гранта (ВАЗ 2190)

10. Достаньте болты крепления рычагов балки к кронштейнам и снимите балку задней подвески.

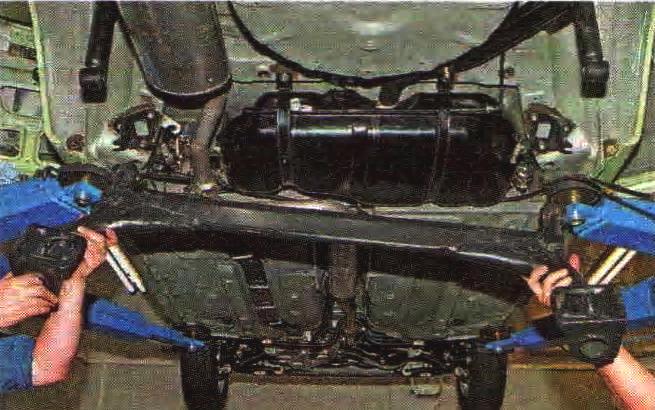

Снятие балки задней подвески Лада Гранта (ВАЗ 2190)

11. Для снятия кронштейнов крепления рычагов к кузову, воротком с насадкой на 17 мм отверните три гайки крепления левого кронштейна к кузову и снимите его.

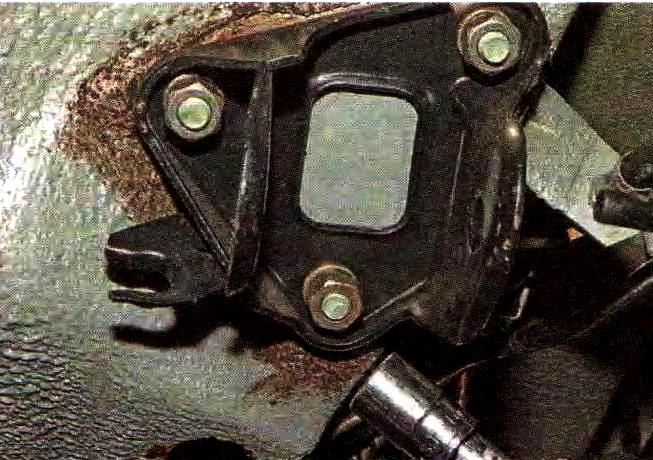

Гайки крепления кронштейна балки задней подвески к кузову Лада Гранта (ВАЗ 2190)

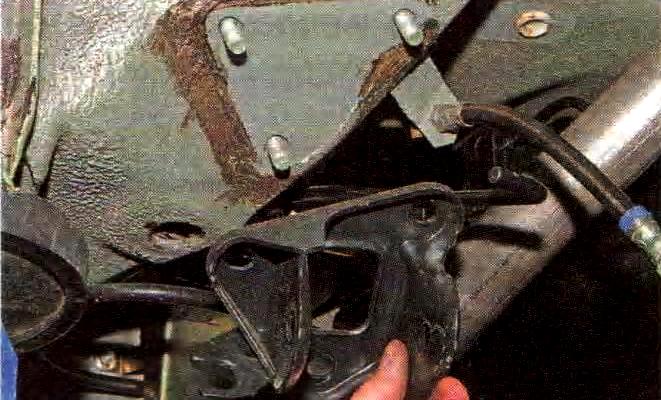

Снятие кронштейна крепления задней балки подвески Лада Гранта (ВАЗ 2190)

Примечание:

При снятии правого кронштейна отсоедините от него тормозной шланг.

12. Установите кронштейны в обратной последовательности.

Примечание:

Гайки крепления левого кронштейна к лонжерону затяните только после установки балки задней подвески.

13. Установите балку задней подвески в обратной последовательности. Гайки болтов крепления балки и нижних концов амортизаторов затяните в положении, когда автомобиль стоит на колесах. После этого прокачайте гидропривод тормозов.

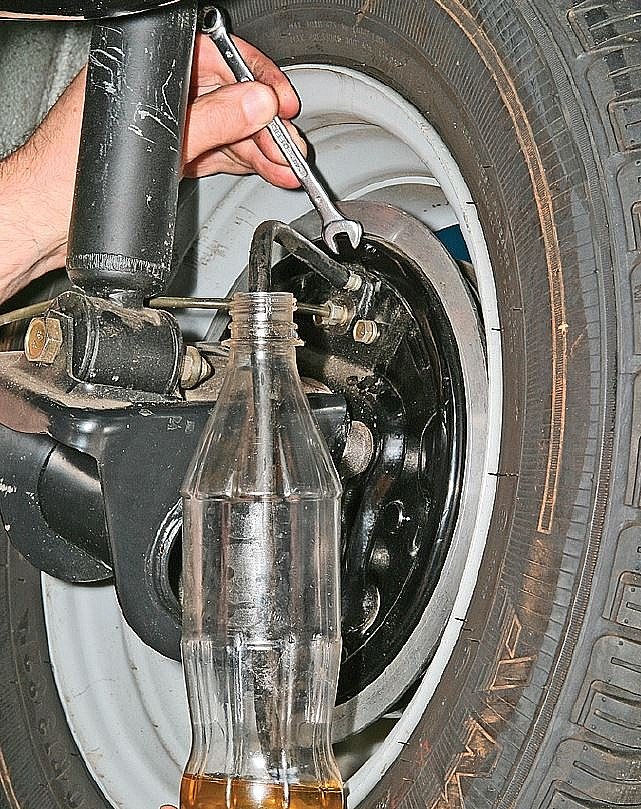

Прокачка гидропривода тормозов Лада Гранта (ВАЗ 2190)
