Разборка генератора Lada Granta

Инструменты:

• Отвертка плоская средняя
• Ключ трещоточный
• Головка на 8 мм
• Гаечный ключ рожковый на 8 мм
• Гаечный ключ рожковый на 12 мм
• Гаечный ключ накидной изогнутый на 24 мм
• Тиски слесарные
• Маркер
• Молоток большой
• Инструментальные головки (под кольца подшипников)
• Двухзахватный съемник

Детали и расходники:

• Деревянный брусок
• Подшипники генератора (при необходимости)
• Передняя крышка генератора (при необходимости)
• Задняя крышка генератора (при необходимости)
• Комплект токосъемных колец (при необходимости)
• Наждачная бумага (мелкозернистая)

Примечание:

Разбирайте генератор для проверки и замены регулятора напряжения, выпрямительного блока, ротора, статора, и подшипников.

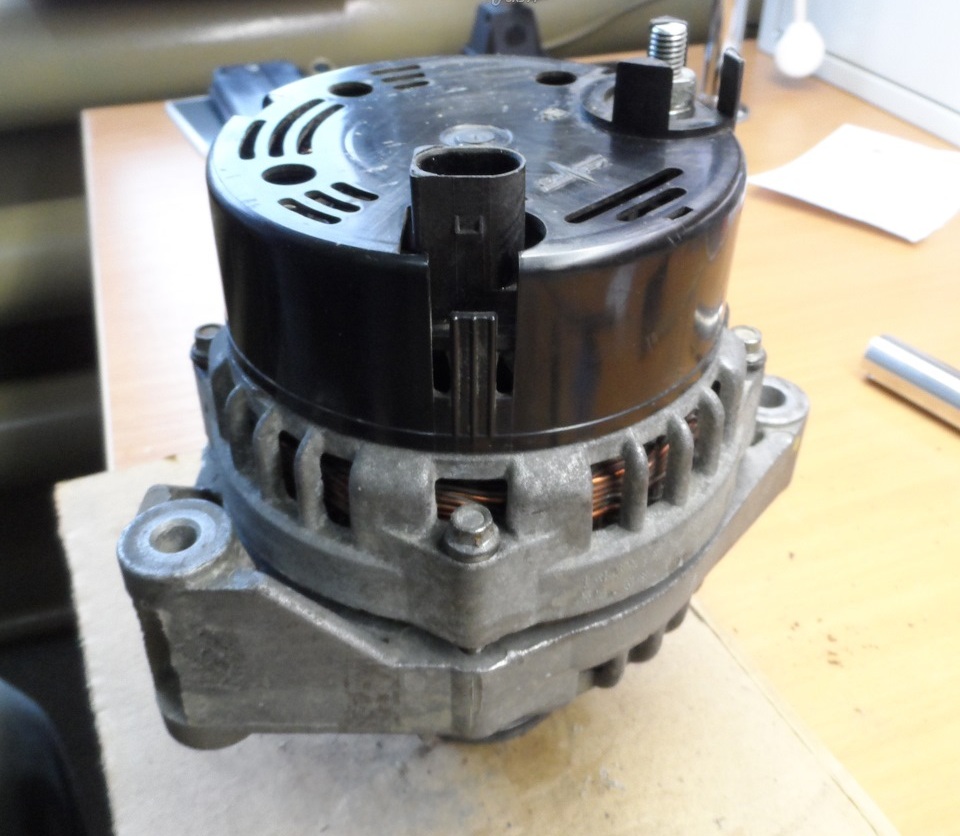

1. Отожмите три фиксатора пластмассового кожуха генератора и снимите его.

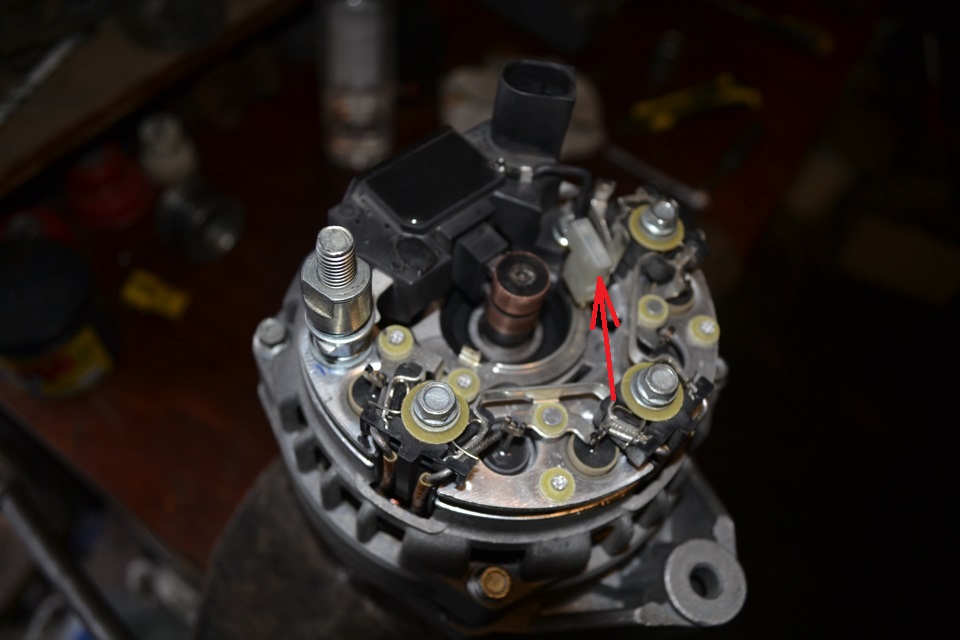

2. Поддев отверткой, отсоедините клемму провода реле регулятора напряжения к шине выпрямительного блока.

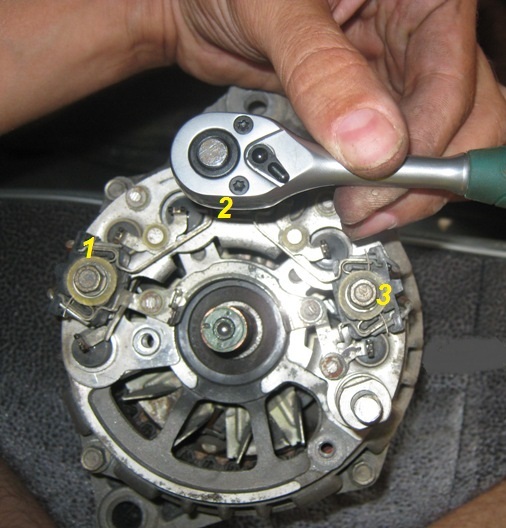

3. Выверните два болта крепления регулятора напряжения (отмечено красными указателями) воротком с насадкой на 8 мм и отверните гайку крепления клеммы реле регулятора напряжения к шине выпрямительного блока (синий указатель) ключом на 12 мм.

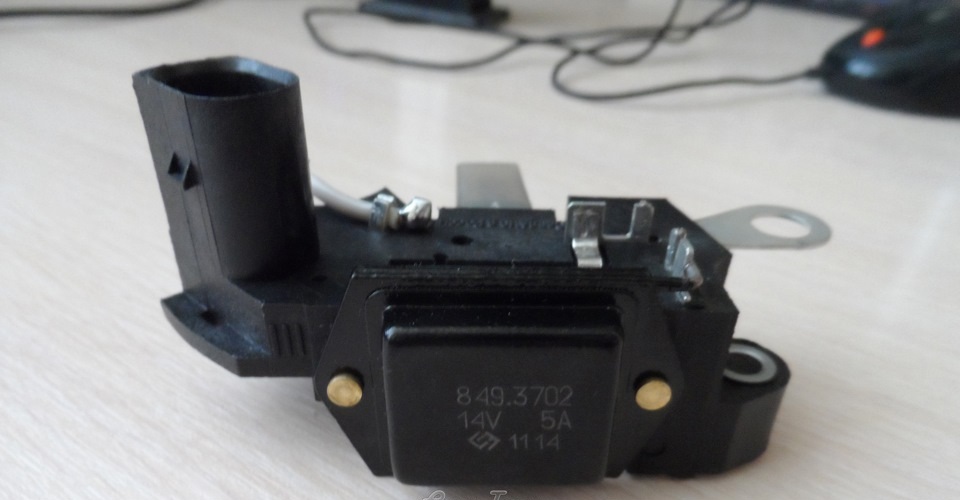

4. Снимите щеткодержатель с реле регулятора напряжения генератора в сборе.

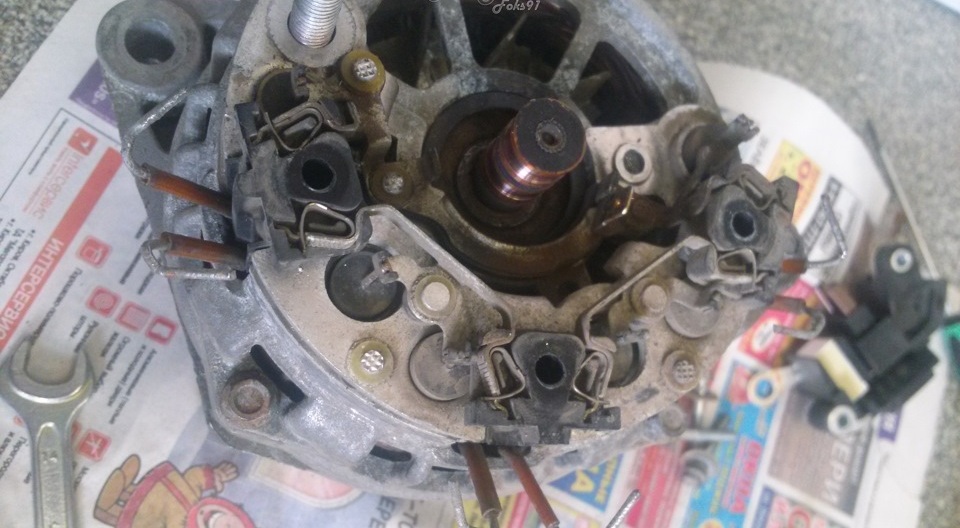

5. Выверните три болта крепления выпрямительного блока генератора.

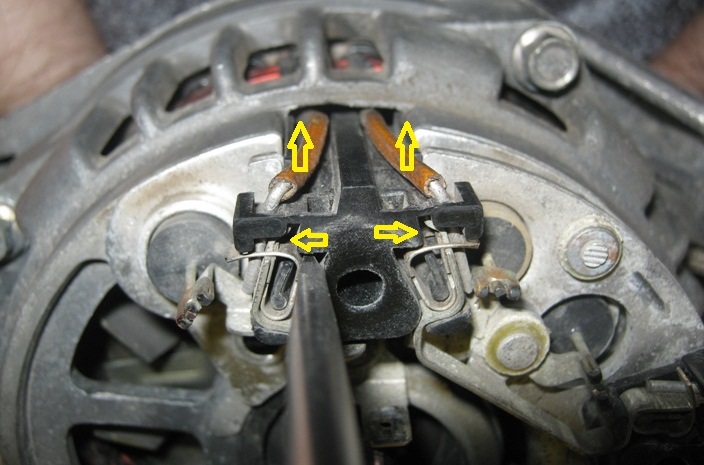

6. Отверткой отожмите пружинный фиксатор и одновременно другой отверткой выведите из фиксатора вывод статорной обмотки генератора. Проделайте такую операцию с шестью выводами.

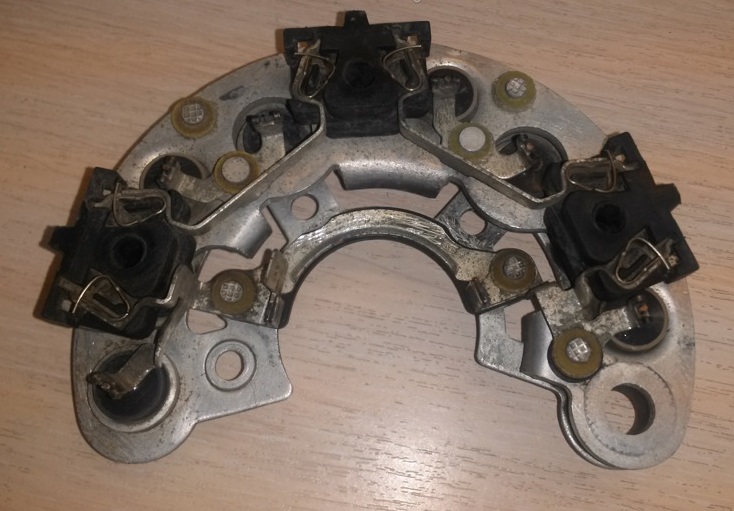

7. Отверните гайку силового болта ключом на 12 мм генератора и снимите выпрямительный блок.

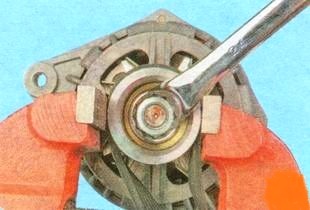

8. Отверните накидным ключом гайку шкива генератора, предварительно зажав в тиски шкив генератора, чтобы он не проворачивался.

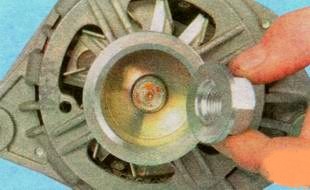

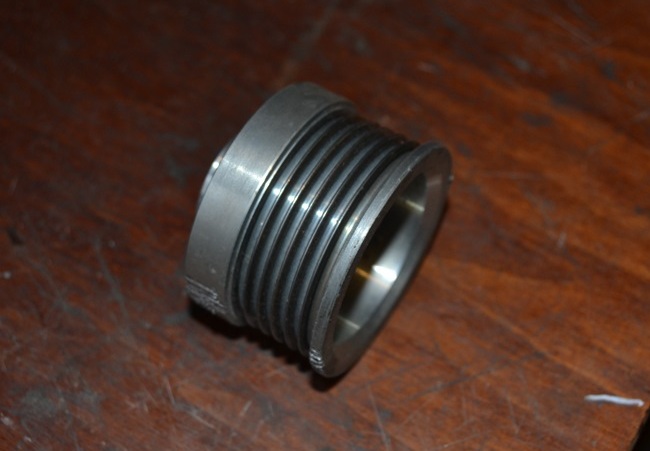

9. Снимите гайку и шкив генератора.

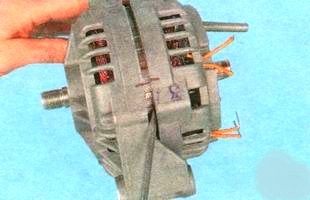

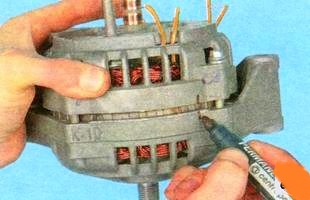

10. Промаркируйте взаимное расположение крышек генератора.

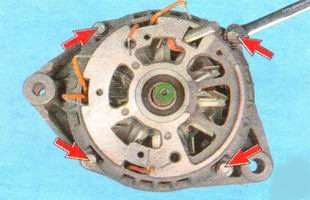

11. Выверните четыре стяжных болта, расположенные по окружности генератора.

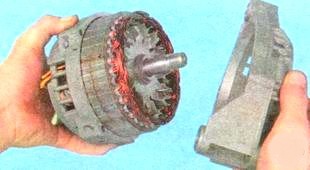

12. Поддев отверткой крышку генератора, снимите крышку генератора со стороны привода (в сборе с подшипником генератора).

13. Извлеките вал ротора генератора из подшипника. При необходимости навинтите на вал ротора гайку крепления шкива и через деревянную проставку легкими ударами молотка выпрессуйте вал ротора из подшипника.

14. Выньте статор генератора.

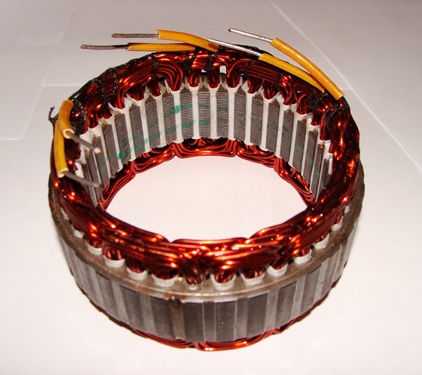

15. Осмотрите статор генератора.

Примечание:

На внутренней поверхности статора не должно быть следов задевания якоря о статор. Если обнаружен износ, замените подшипники или крышки.

16. Осмотрите крышку генератора со стороны привода (в сборе с подшипником генератора).

Примечание:

Если при вращении подшипника крышки генератора чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или обнаружены потеки смазки, замените подшипник крышки генератора, а если обнаружены трещины в крышке, особенно в местах крепления генератора, замените крышку генератора.

17. Для замены переднего подшипника выпрессуйте его подходящей инструментальной головкой, прикладывая усилие к наружному кольцу подшипника.

18. Новый подшипник запрессуйте в крышку инструментальной головкой, прикладывая усилие к наружному кольцу подшипника.

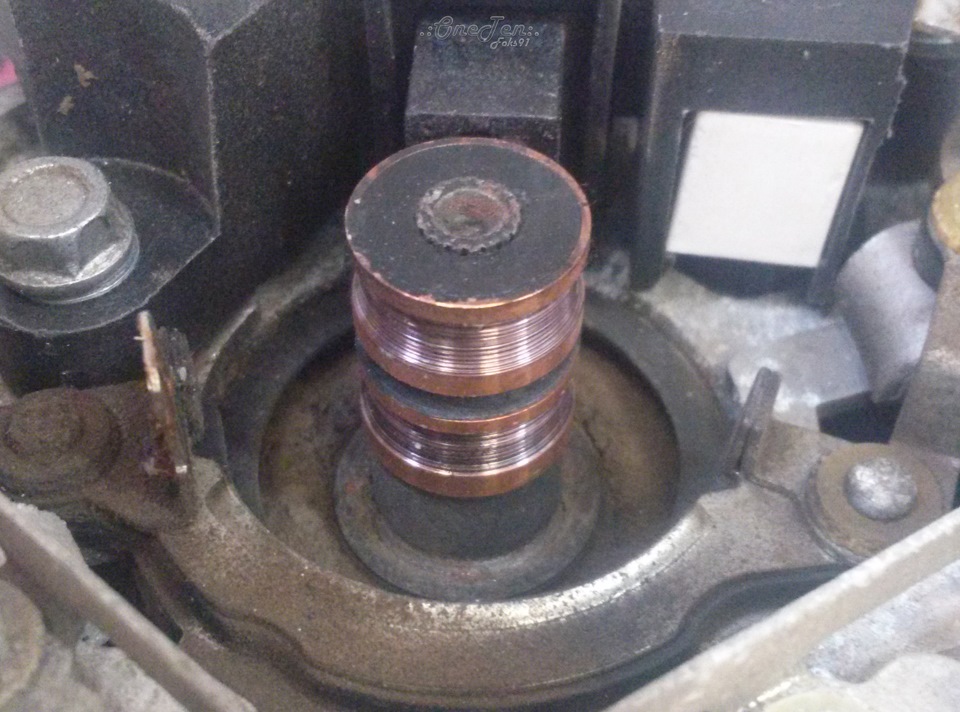

19. Осмотрите контактные кольца генератора.

Примечание:

Если на них есть задиры, риски, царапины, следы износа от щеток и другие дефекты, прошлифуйте кольцо. Если повреждения колец нельзя удалить шкуркой, проточите кольца на токарном станке, снимая минимальный слой металла, и затем прошлифуйте. В случае сильного износа поверхности контактных колец замените их.

20. Проверьте легкость вращения подшипника ротора со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть потеки смазки, подшипник необходимо заменить.

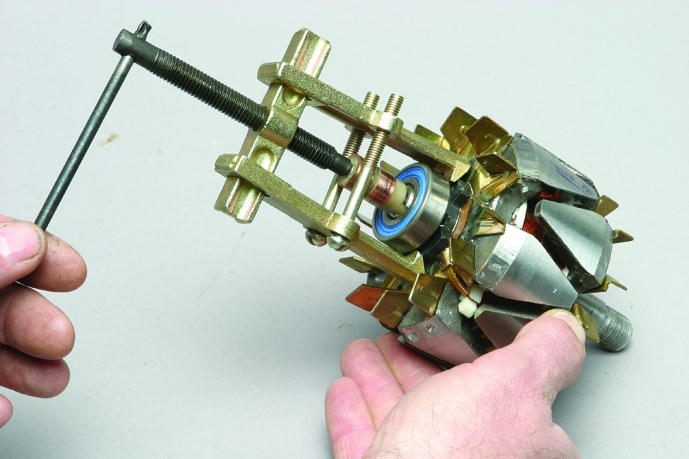

21. Двухзахватным съемником спрессуйте задний подшипник с вала ротора.

Примечание:

При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ротора.

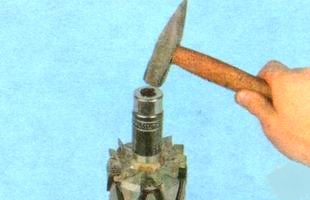

22. Для установки заднего подшипника опирайте передний конец вала ротора на деревянный брусок и напрессуйте подшипник на задний конец вала оправкой или инструментальной головкой подходящего диаметра, прикладывая усилие только к внутреннему кольцу подшипника.

23. Сборку генератора выполняйте в обратной последовательности.
