Разборка и сборка синхронизатора Lada Granta

Инструмент:

• Тиски слесарные
• Отвертка плоская средняя - 2 шт.
• Монтажная лопатка - 2 шт.
• Молоток большой
• Маркер или мел
• Трехзахватный съемник (вместо брусков и деревянной прокладки)
• Щипцы для стопорных колец

Детали и расходники:

• Проставки из мягкого металла
• Деревянный брусок - 2 шт.
• Деревянная прокладка
• Пластичная смазка "Литол-24"
• Сухари синхронизатора (при необходимости)
• Шарики синхронизатора (при необходимости)
• Пружины синхронизатора (при необходимости)
• Синхронизатор в сборе (при необходимости)

Примечание:

Синхронизаторы I–II, III–IV и V передач разбираются и собираются одинаково.

1. Снимите синхронизатор с вторичного вала, как описано в этой статье.

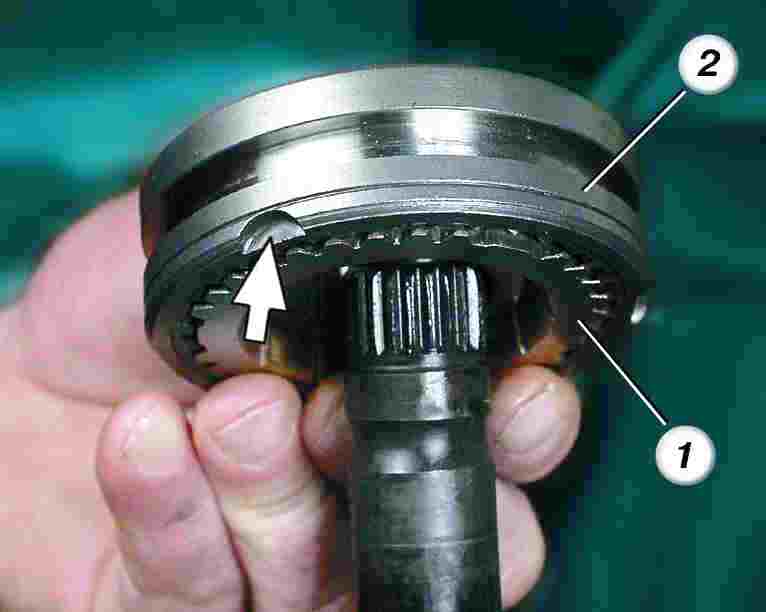

2. Перед разборкой промаркируйте положение муфты 3 относительно ступицы 1. Разберите аккуратно синхронизатор, сняв муфту со ступицы. При этом следите, чтобы подпружиненные сухари 2 с шариками не разлетелись в разные стороны.

3. Перед сборкой осмотрите детали синхронизатора. Сколы и забоины на шлицах ступицы и муфты недопустимы (особенно обратите внимание на торцы зубьев муфты). Так же недопустимы повреждения или следы заедания на сухарях, шариках и пружинах. Замените дефектные детали или синхронизатор в сборе.

Детали синхронизатора 5-й передачи:

1 – сухарь;

2 – шарик;

3 – пружина;

4 – ступица;

5 – муфта.

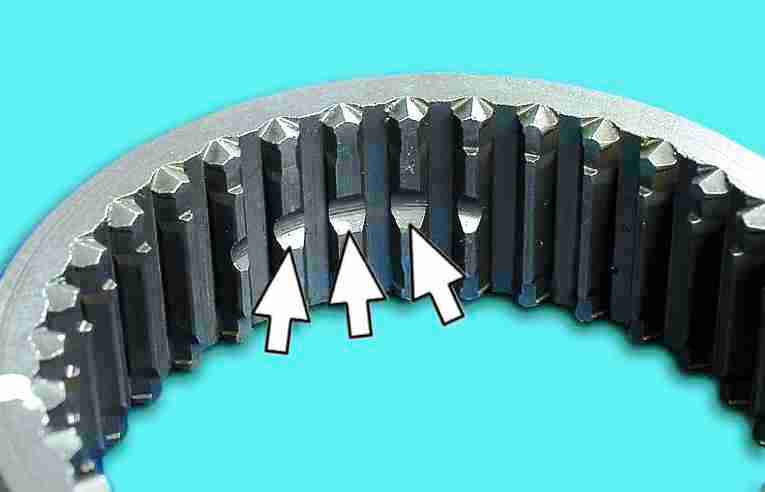

4. Установите муфту на ступицу в соответствии с ранее сделанными метками, предварительно смазав детали пластичной смазкой. При этом, три большие проточки на шлицах муфты должны совпасть с пазами ступицы под фиксаторы (с отверстиями).

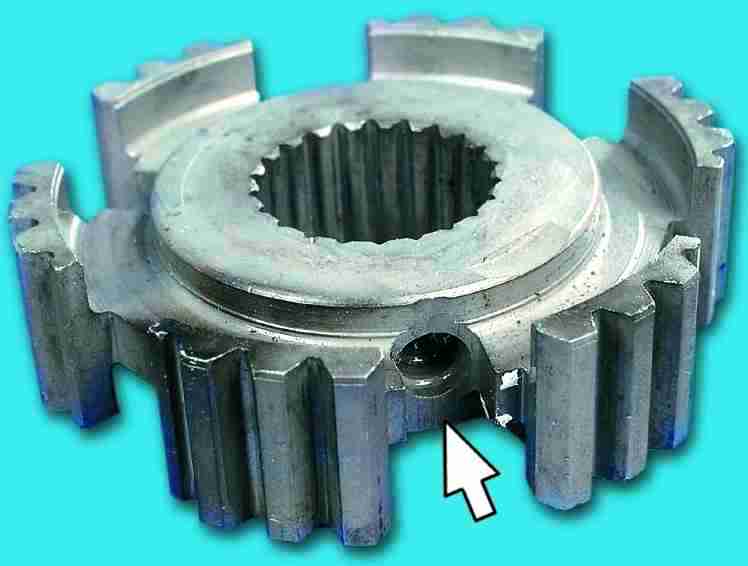

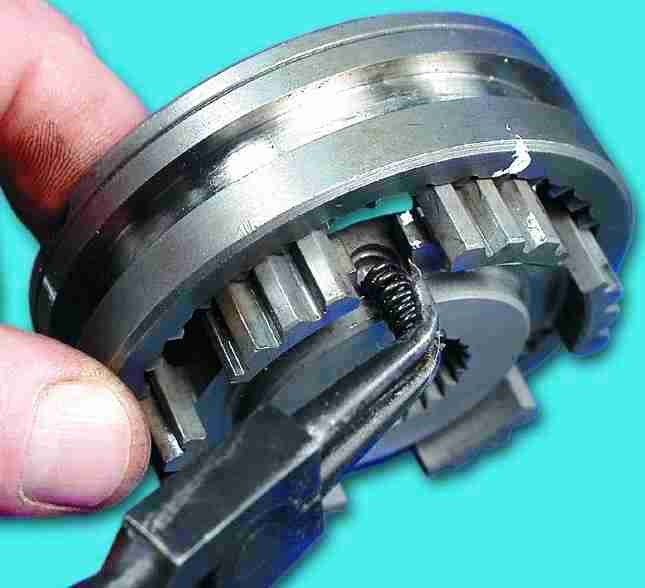

5. Смажьте пружину фиксатора пластичной смазкой и вставьте ее в отверстие в пазу ступицы.

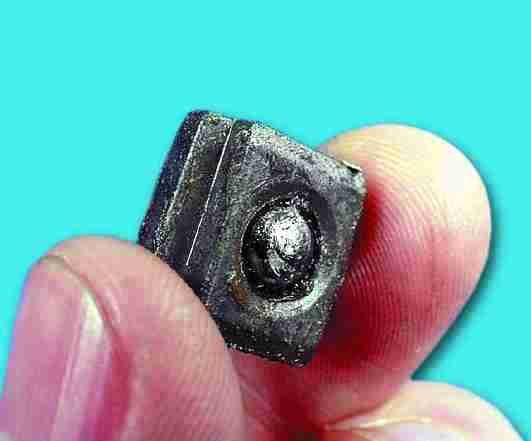

6. Смажьте сухарь Литолом-24 и вставьте в его отверстие шарик.

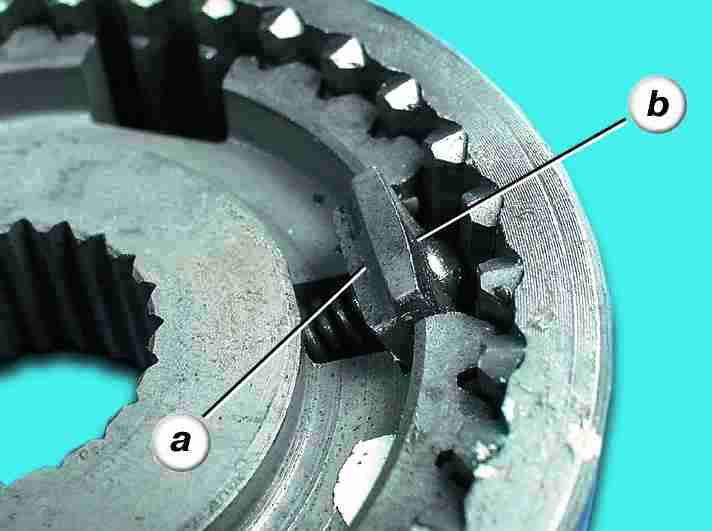

7. Сжимая пружину, вставьте сухарь с шариком в паз ступицы. Проточки a на сухаре должны быть наружу, сферическая (большая) поверхность b – обращена к муфте.

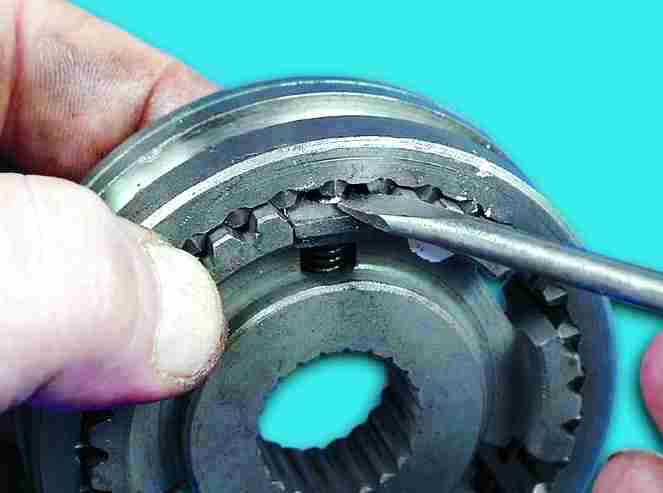

8. Протолкните сухарь так, чтобы шарик попал в проточки на шлицах муфты.

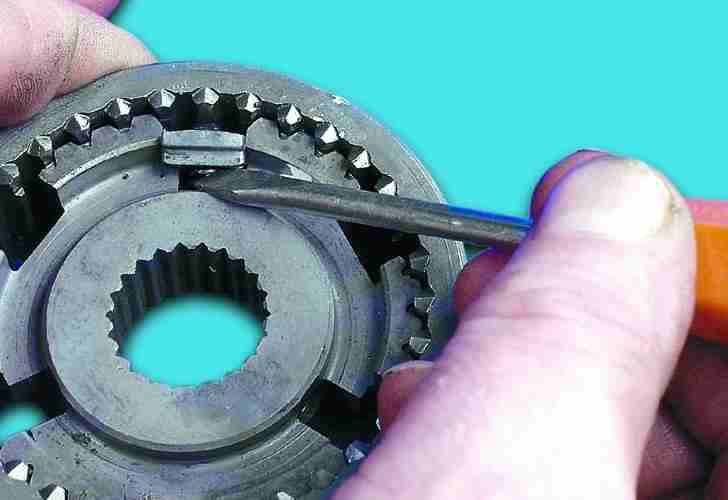

9. Поправьте отверткой пружину так, чтобы она попала в отверстие сухаря. Аналогичным образом установите остальные фиксаторы.

Примечание:

При установке на вал синхронизатора пазы на муфте и ступице должны быть обращены:
– для синхронизатора I–II передачи – к шестерне I передачи;
– для синхронизатора III–IV передачи – к шестерне III передачи;
– для синхронизатора V передачи – к упорной пластине подшипников валов.
