Снятие и установка передних ремней безопасности Лада Гранта ВАЗ 2190

Инструменты:

• Гаечный ключ торцевой Г-образный 17 мм
• Гаечный ключ торцевой Г-образный 10 мм
• Отвертка плоская средняя
• Отвертка крестовая средняя

Детали и расходники:

• Передний ремень безопасности

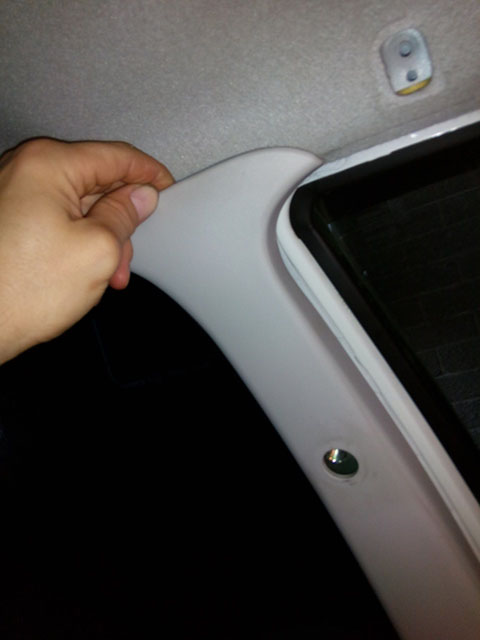

1. Снимите верхнюю декоративную накладку. Она закрывает болт, который крепит ремень безопасности сверху. Удобнее всего это будет сделать при помощи отвертки (поддеть ею накладку).

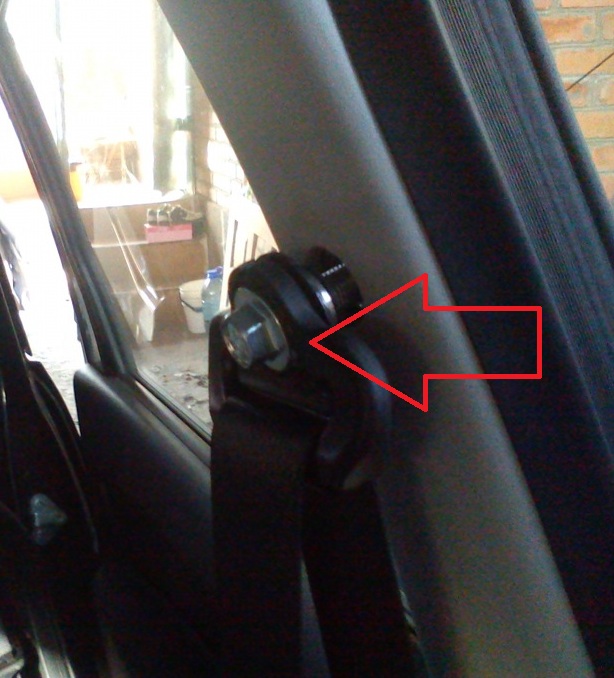

2. При помощи ключа выкрутите болт, находящийся под декоративной накладкой, и вытащите петлю, которая держит ремень безопасности сверху (над передним сидением).

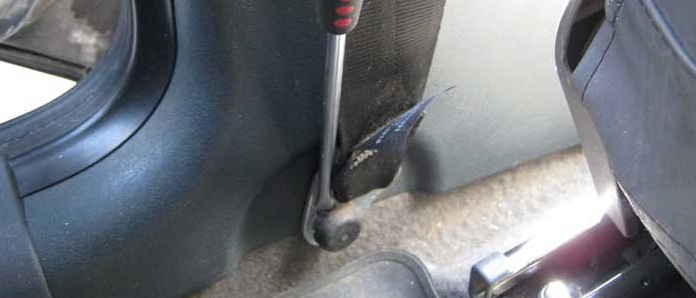

3. Подденьте отверткой и снимите пластмассовую накладку болта нижнего крепления ремня безопасности.

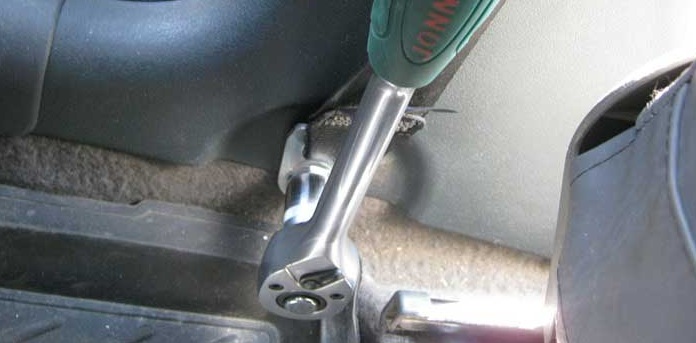

4. Выверните и снимите болт нижнего крепления ремня безопасности вместе с дистанционными втулками и шайбами.

5. Снимите нижнюю облицовку центральной стойки, как описано здесь.

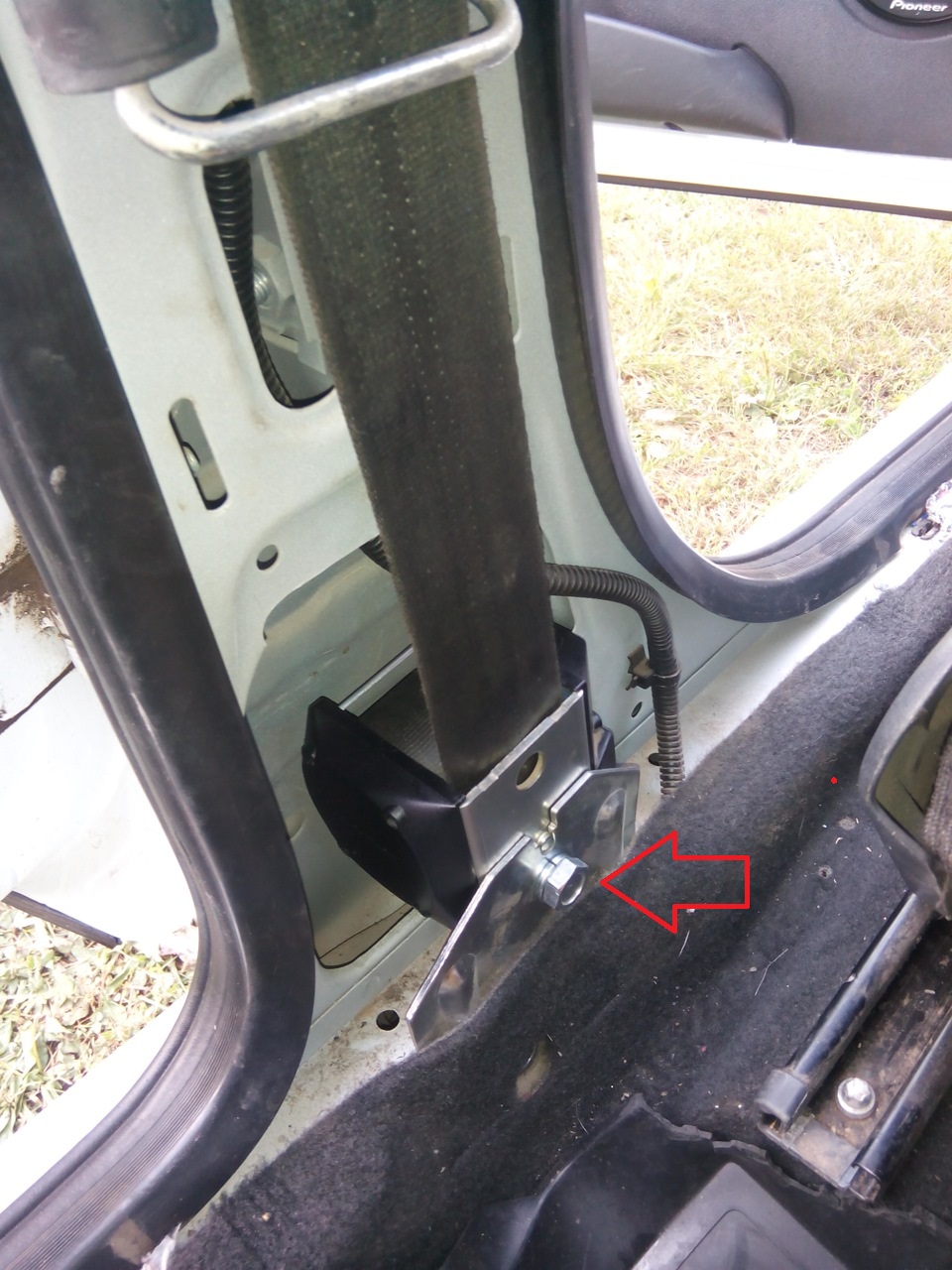

6. Выкручиваем болт крепящий ремень безопасности к катушке, которая находится под облицовкой.

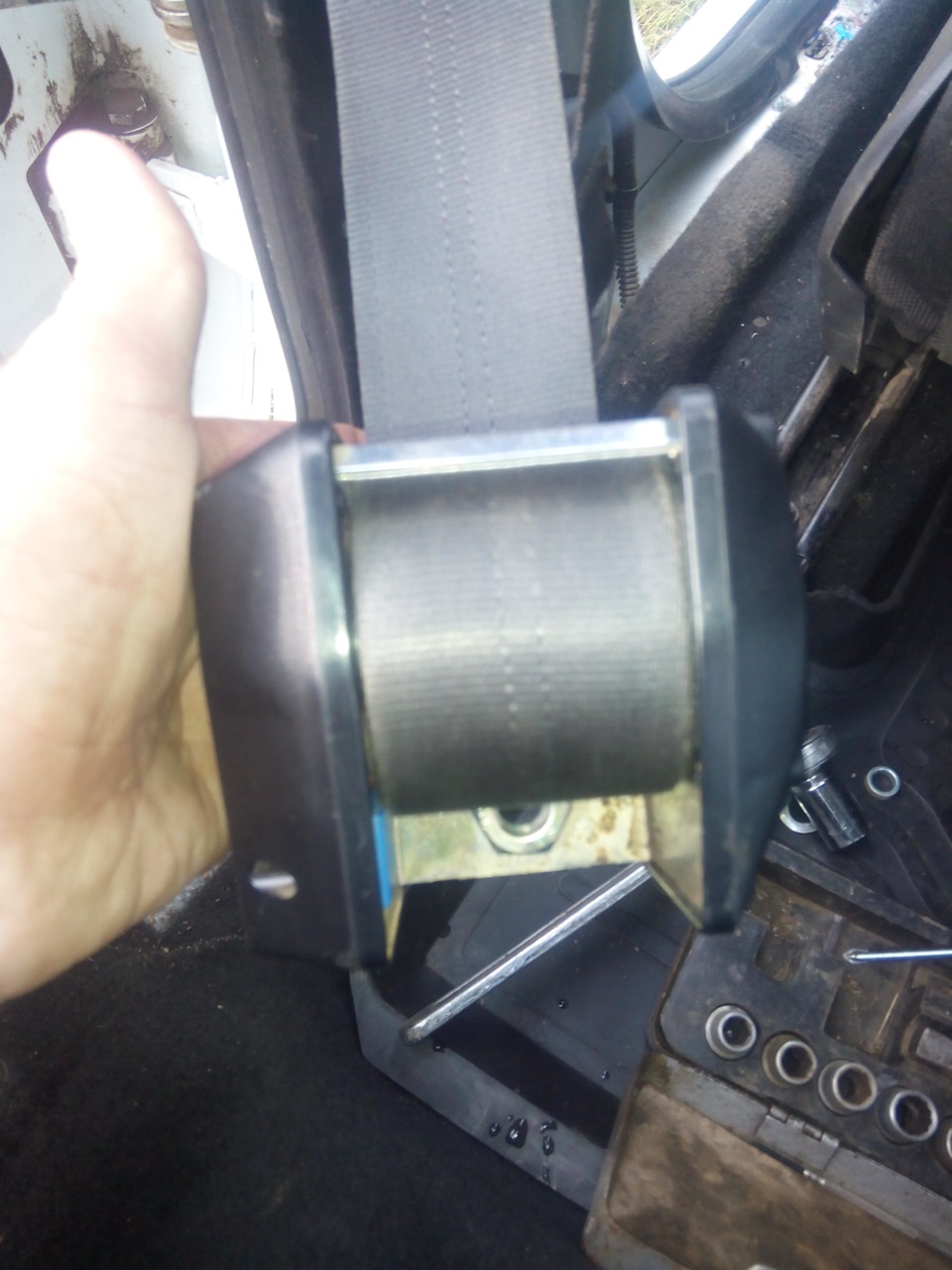

7. Аккуратно вынимаем катушку из стойки.

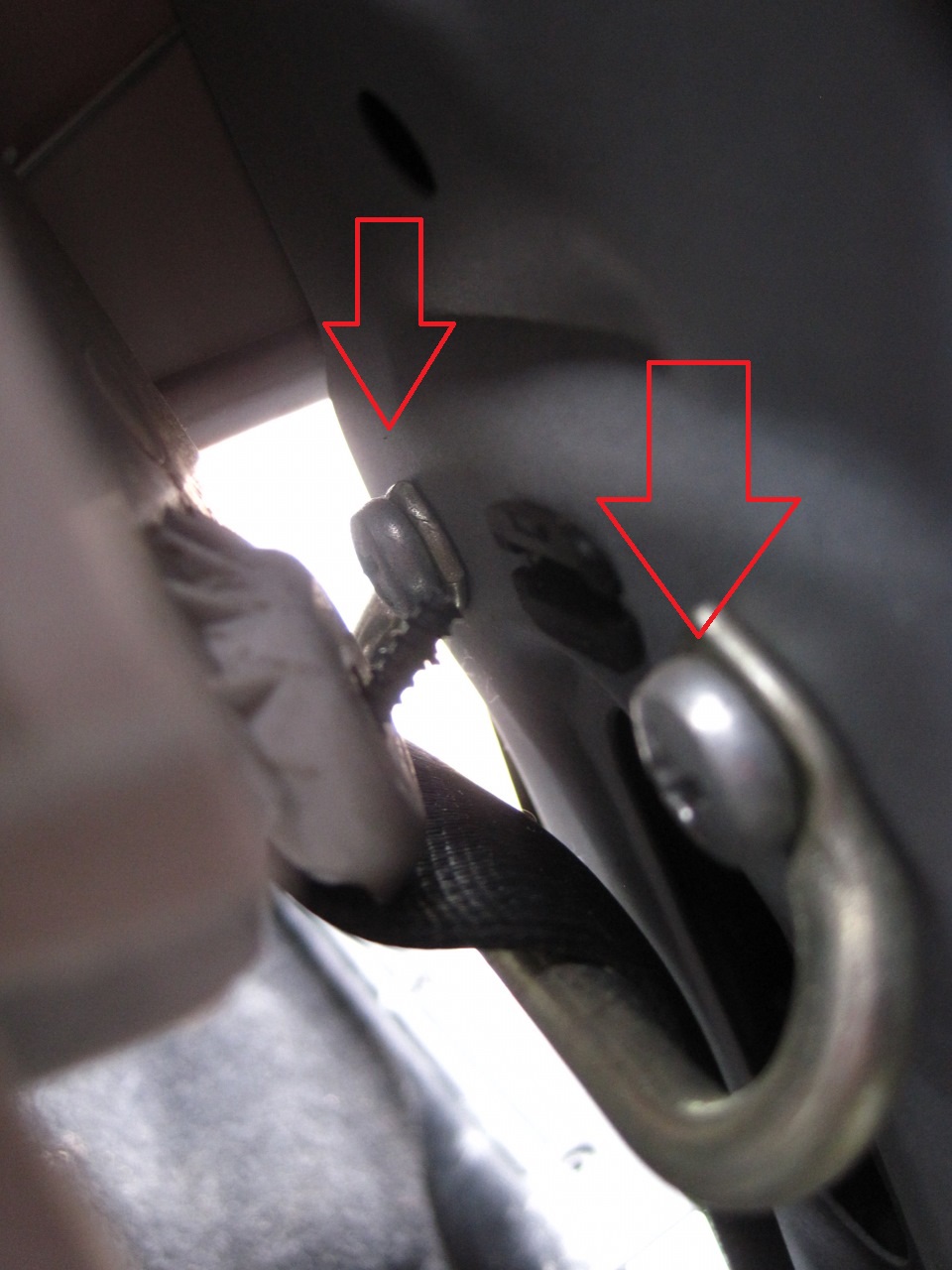

8. Выкручиваем два болта крепления механизма регулировки по высоте верхней точки крепления ремня безопасности, и вынимаем механизм регулировки высоты крепления ремня безопасности.

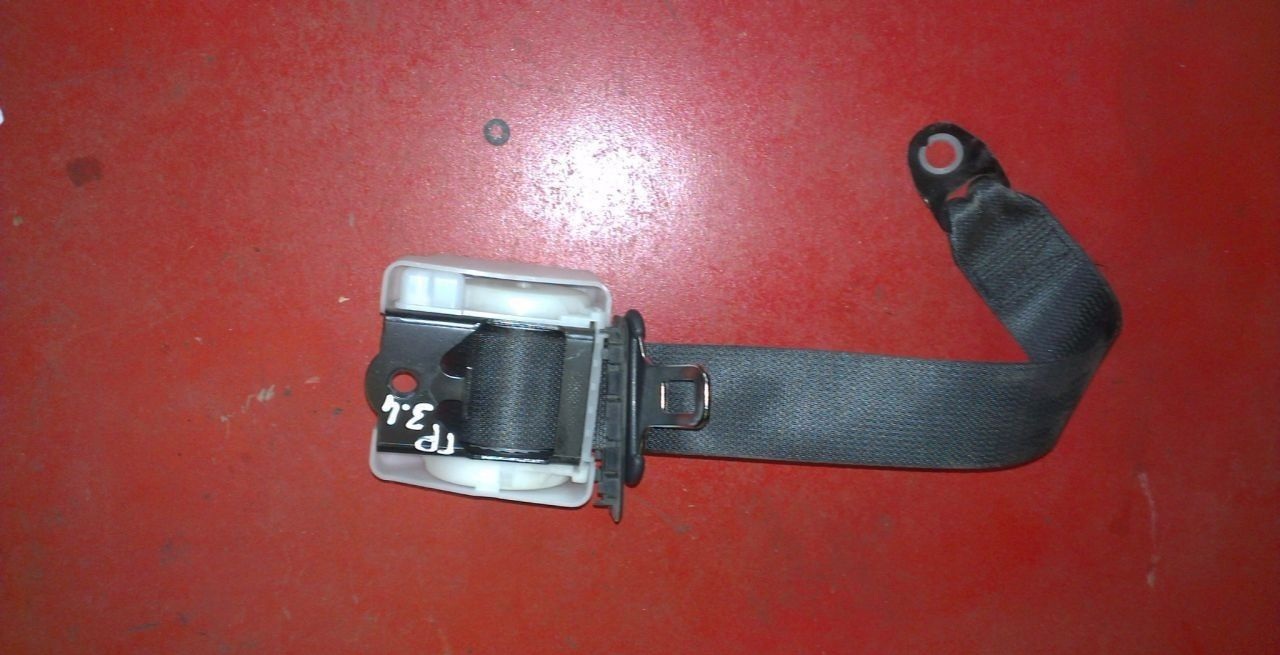

9. Снимаем ремень безопасности.

Примечание:

Замените ремень безопасности если он имеет потёртости разрывы и другие повреждения.

10. При необходимости замены кронштейна верхнего крепления ремня безопасности выверните винт крепления верхней накладки центральной стойки и, преодолевая сопротивления пластмассовых фиксаторов, снимите накладку центральной стойки кузова.

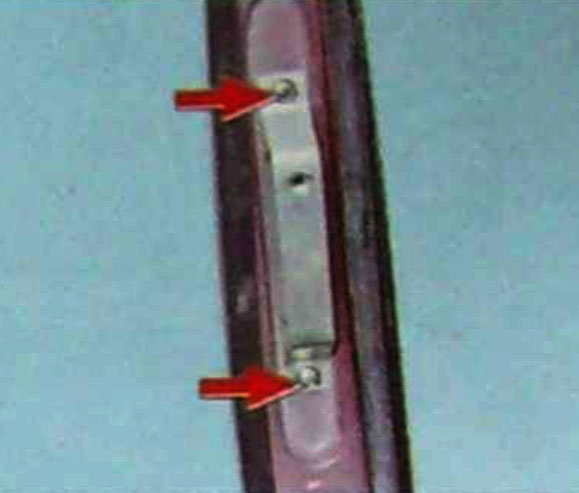

11. Выверните два болта крепления кронштейна и снимите его.

12. Для замены замка переднего ремня безопасности снимите переднее сиденье, как описано здесь.

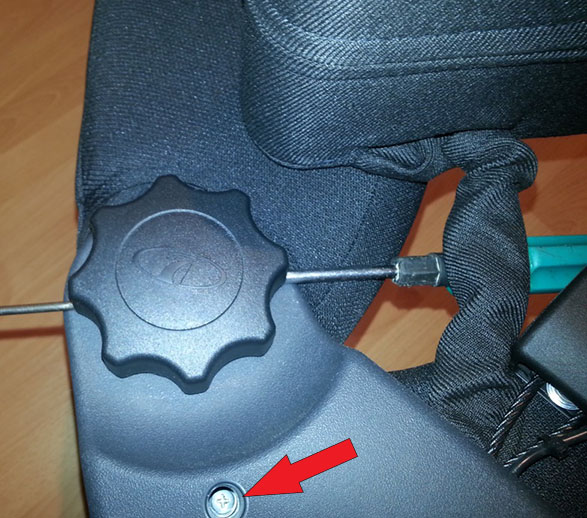

13. Выверните винт крепления боковой облицовки сиденья.

14. Опустите правый край облицовки для получения доступа к болту крепления замка.

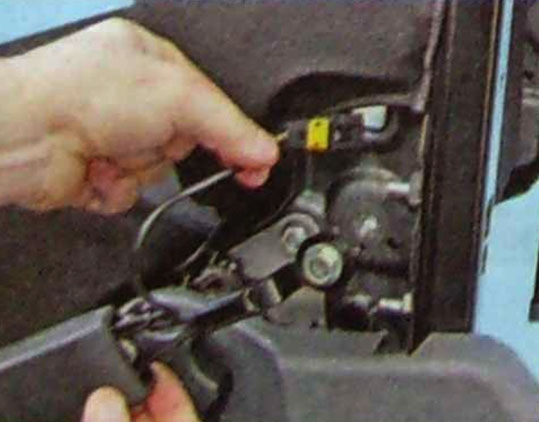

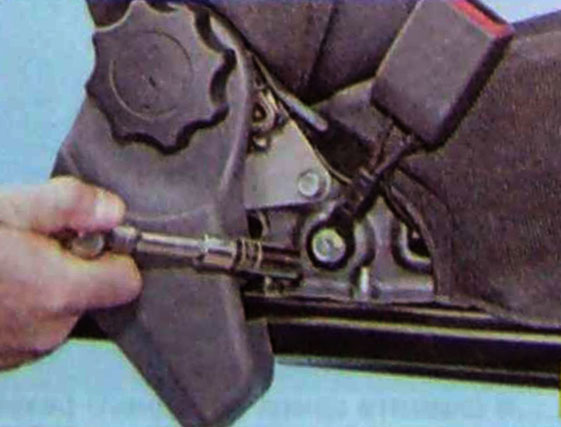

15. Выверните болт крепления замка ремня безопасности к сиденью.

16. Отведите в сторону замок ремня безопасности с болтом и шайбами.

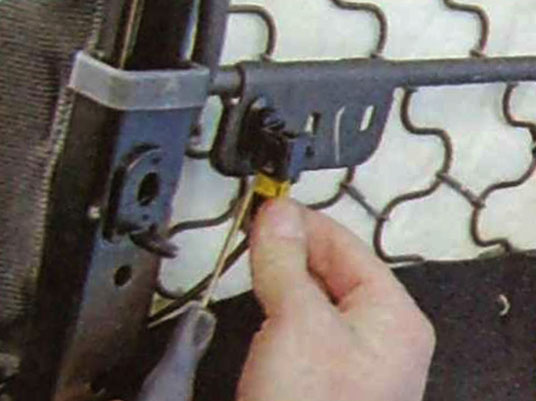

17. Отожмите фиксатор крепления разъема жгута проводов замка ремня и снимите разъем с кронштейна.

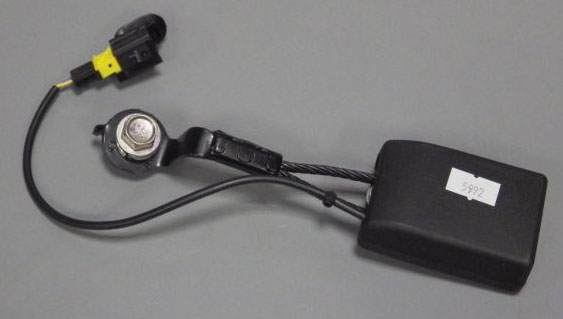

18. Выньте разъем через отверстие в каркасе сиденья и снимите замок переднего ремня безопасности.

19. Установите все снятые детали в порядке, обратном снятию.
