Расположение предохранителей, плавких вставок и реле Lada Granta

Примечание:

Ниже приведено расположение предохранителей, плавких вставок и реле Лада Гранта для понимания принадлежности каждого элемента из блоков предохранителей к определенным узлам и системам.

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (обогрев заднего стекла, электростеклоподъемники дверей, вентилятор системы охлаждения и т. д.) подключаются через реле. Большая часть реле и предохранителей установлена в монтажном блоке реле и предохранителей, расположенном в салоне автомобиля, в панели приборов.

Размещение блока предохранителей и реле в салоне автомобиля

Монтажный блок предохранителей и реле в салоне автомобиля:

F1-F32 – предохранители;

К1-К12 – реле;

1 – пинцет для снятия предохранителей;

2 – пинцет для снятия реле.

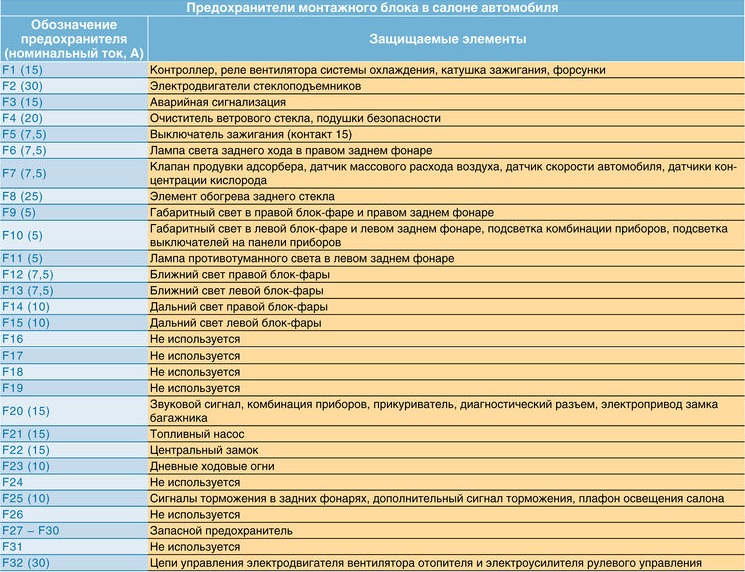

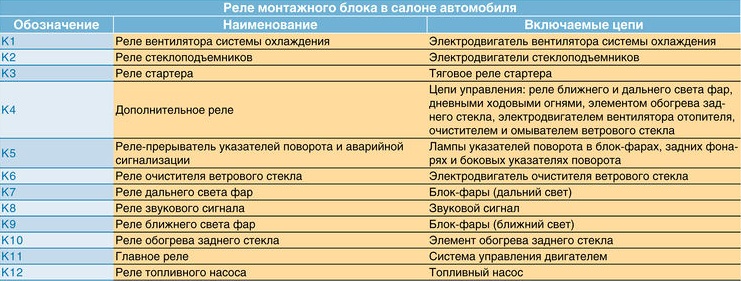

Ниже приведены назначения предохранителей и реле монтажного блока, размещенного в салоне.

Пять предохранителей, рассчитанных на большие токи, расположены в блоке предохранителей, установленном в моторном отсеке.

Монтажный блок предохранителей в моторном отсеке

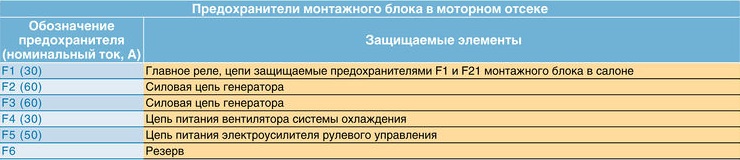

Ниже приведены назначения силовых предохранителей.
