Замена маслосъемных колпачков клапанов двигателя ВАЗ-21126 Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Гаечный ключ рожковый на 13 мм
• Гаечный ключ рожковый на 17 мм
• Гаечный ключ накидной прямой на 13 мм
• Гаечный ключ накидной прямой на 15 мм
• Вороток под торцевую насадку
• Насадка шестигранная на вороток на 10 мм
• Насадка на вороток на 17 мм
• Домкрат винтовой
• Балонный ключ
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Шестигранный ключ на 5 мм
• Ключ трещоточный
• Удлинитель
• Головка Torx E8
• Головка на 8 мм
• Головка на 10 мм
• Высокая головка на 16 мм или свечной ключ
• Воронка
• Динамометрический ключ​
• Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
• Ключ для фиксации шкива распредвала
• Нож (или скребок)
• Штангенциркуль
• Молоток малый
• Пинцет (или намагниченная отвертка)
• Приспособление для сжатия пружин клапанов
• Приспособление для снятия маслосъемных колпачков (или плоскогубцы)
• Оправка для установки маслосъемных колпачков (или двенадцатигранная головка)

Детали и расходники:

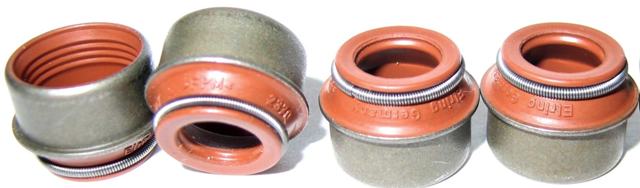

• Маслосъемные колпачки (комплект)
• Герметик-прокладка типа LOCTITE 5910
• Герметик LOCTITE 574
• Растворитель типа 646
• Моторное масло
• Ветошь

Примечание:

Маслоотражательные колпачки клапанов заменяйте в случае появления сизого дыма из выхлопной трубы при пуске двигателя и в момент перехода двигателя с режима работы под нагрузкой в режим принудительного холостого хода (торможение двигателем), а также при повышенном расходе моторного масла в двигателе, когда видимых снаружи утечек масла не обнаружено.

1. Выполните все работы, необходимые для снятия распределительных валов, как описано здесь.

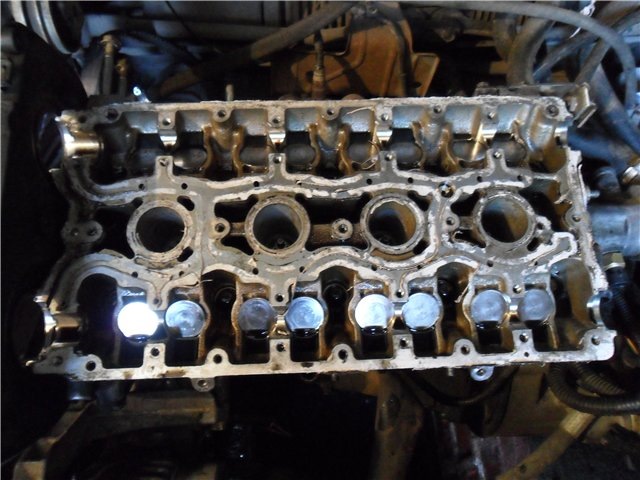

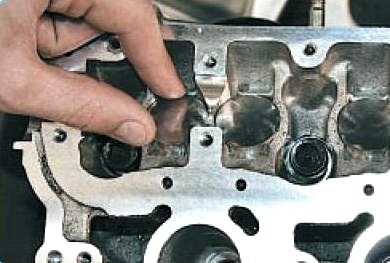

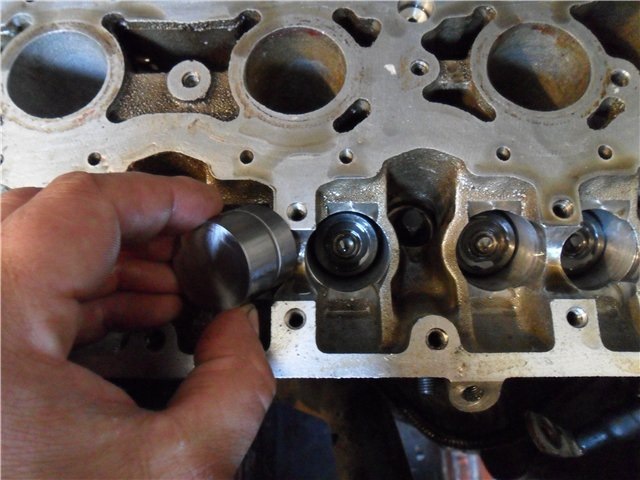

2. Извлеките из отверстий головки блока цилиндров гидротолкатели клапанов.

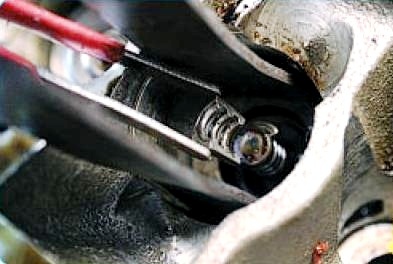

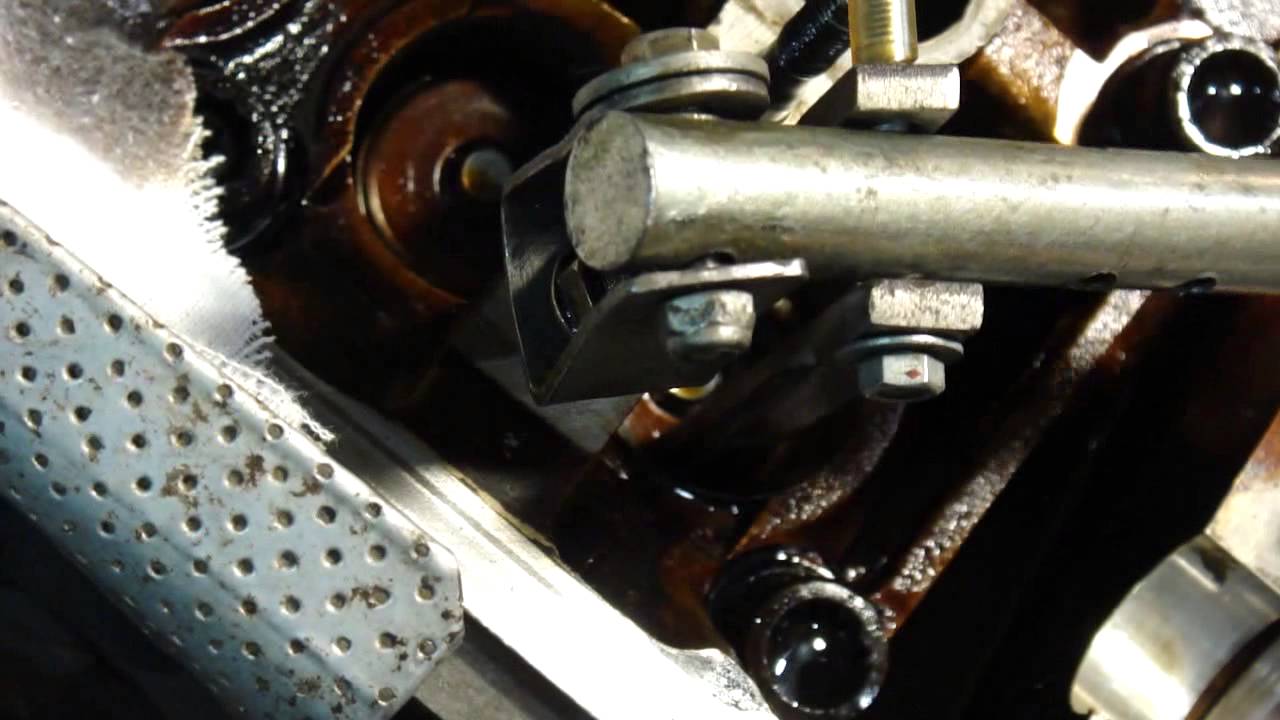

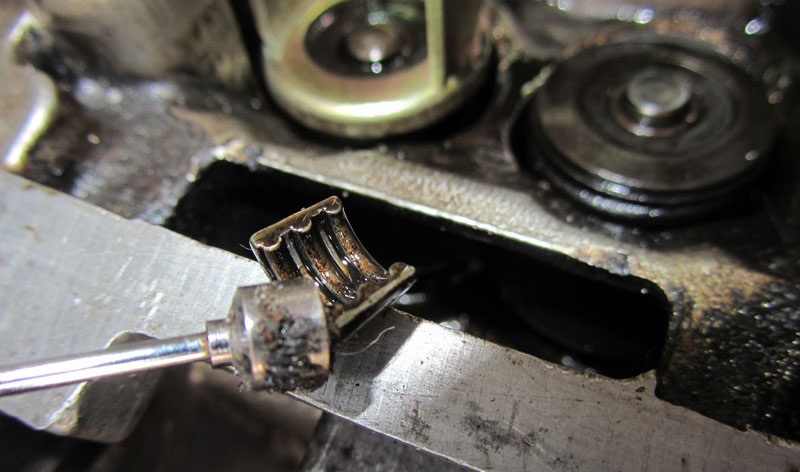

3. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана и выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление для сжатия пружин клапанов.

Примечание:

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

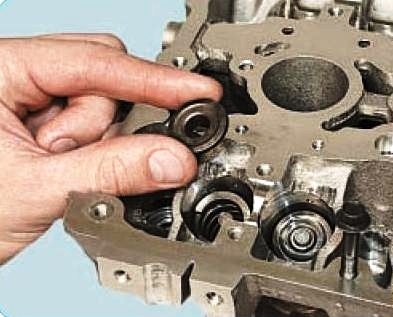

4. Снимите тарелку пружины клапана.

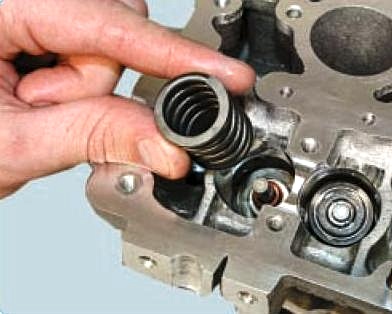

5. Снимите пружину клапана.

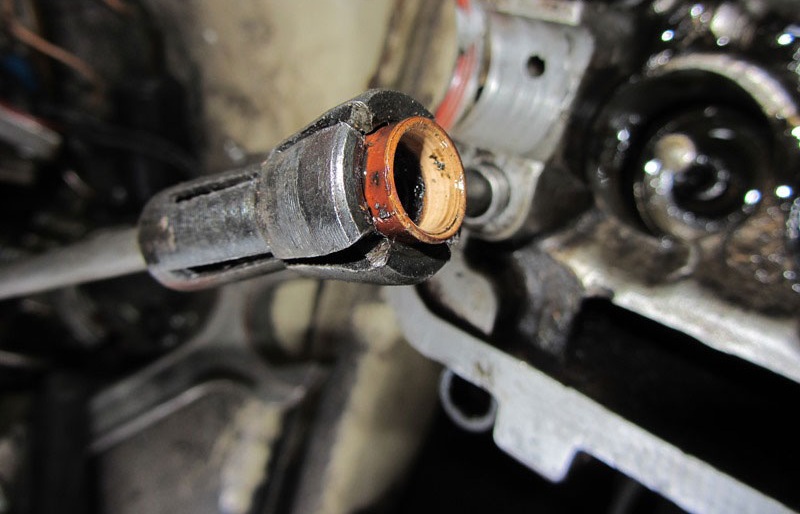

6. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

Примечание:

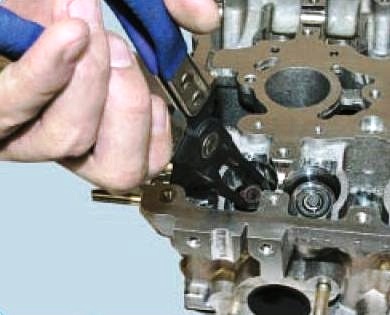

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

7. Окуните новый маслосъемный колпачок в моторное масло и вставьте его в оправку.

Примечание:

При отсутствии оправки можно воспользоваться высокой двенадцатигранной инструментальной головкой подходящего размера.

8. Осторожно запрессуйте маслосъемный колпачок до упора.

9. Установите пружины и тарелки пружин клапанов.

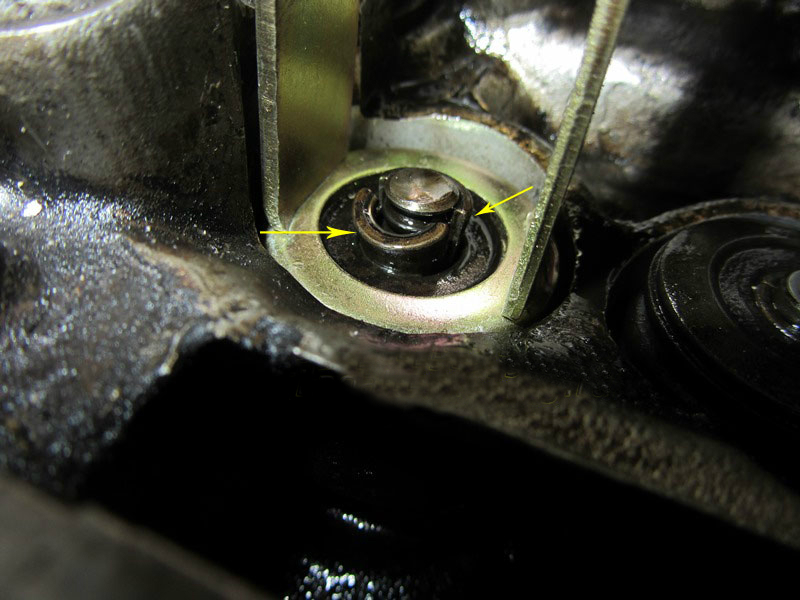

10. Сжимая пружину клапана приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.

Примечание:

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

11. Установите гидротолкатель клапана.

12. Аналогично замените маслосъемные колпачки остальных клапанов.

13. Соберите все детали в обратном порядке.

Примечание:

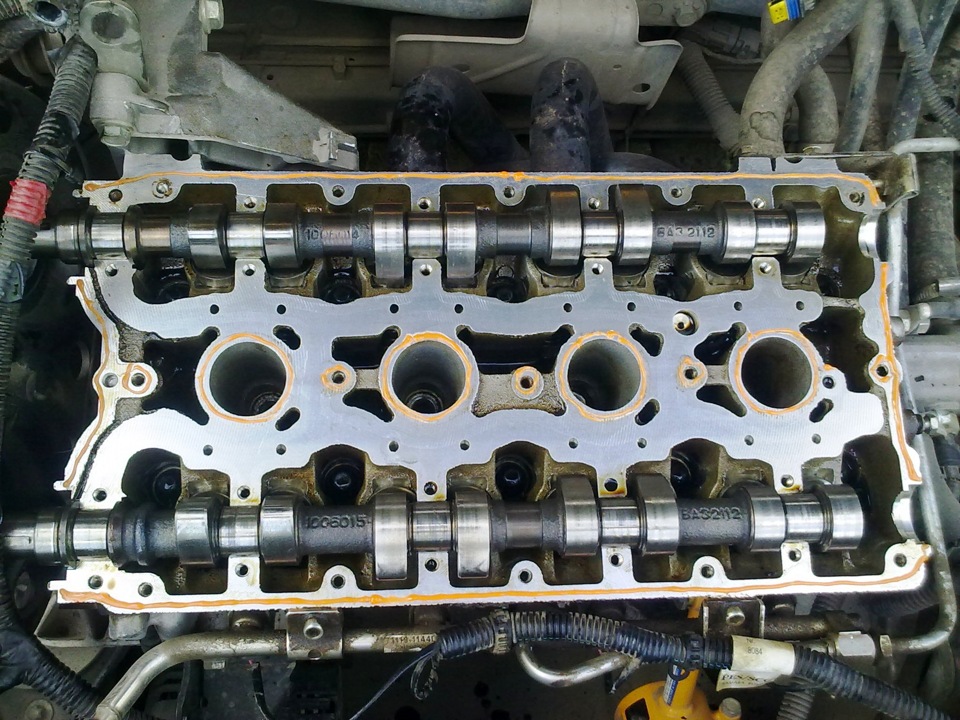

Перед установкой распредвалов не забудьте смазать моторным маслом гидротолкатели и опоры распределительных валов в головке блока, а на поверхность головки блока цилиндров, сопрягаемую с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт-574», выполняющий роль прокладки крышки головки блока цилиндров.

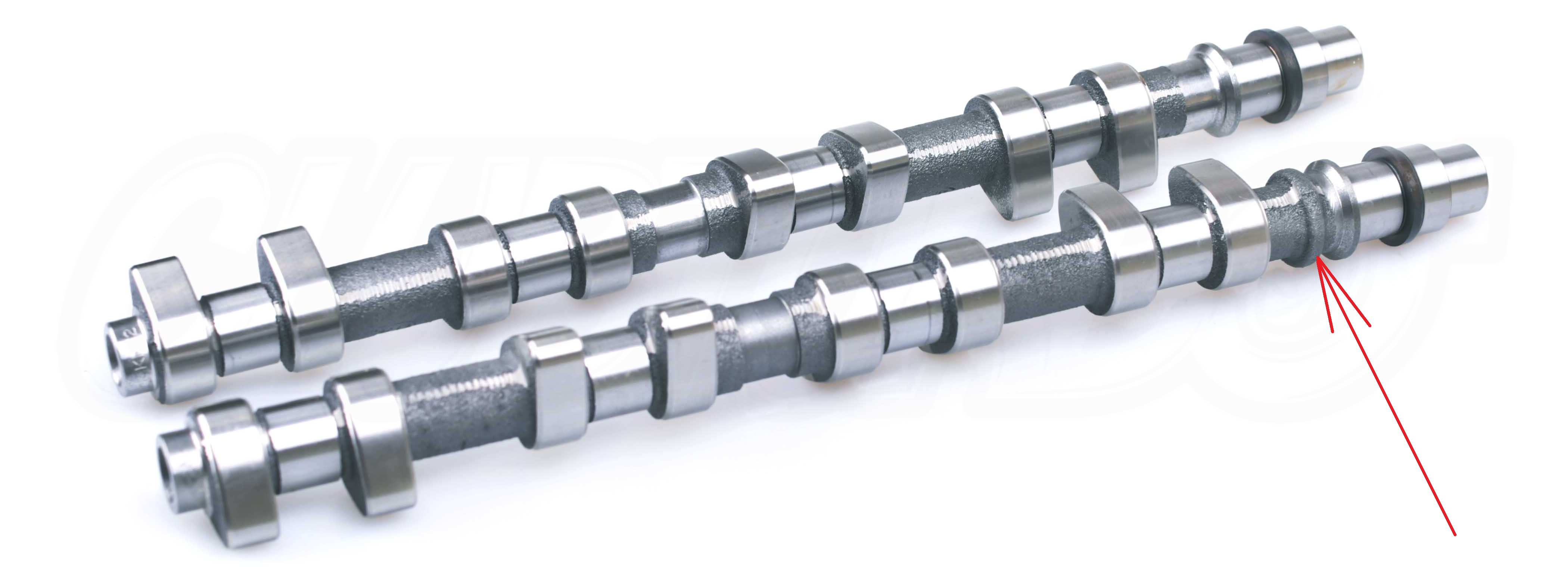

При сборке не перепутайте валы: на распределительном валу впускных клапанов выполнен отличительный поясок.

Примечание:

После установки всех деталей газораспределительного механизма, не забудьте отрегулировать натажение ремня ГРМ, как указано здесь.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
