Описание и советы по освещению Lada Granta

Примечание:

Ниже приведено описание конструкции приборов освещения Лада Гранта для понимания взаимного размещения и функциональности отдельных элементов соответствующих механизмов.

Система освещения и сигнализации включает в себя две блок-фары; боковые указатели поворота; задние фонари; фонари освещения номерного знака; дополнительный сигнал торможения; плафоны освещения салона и багажника; звуковой сигнал.

Блок-фара:

1 – блок-фара;

2 – винт корректировки оптического элемента в ровной и вертикальной поверхности;

3 – крышка патрона лампы дальнего и ближнего света;

4 – винт корректировки оптического элемента в вертикальной поверхности;

5 – патрон лампы габаритного и дневного ходового огня;

6 – корректор света фар гидравлический;

7 – колодка лампы указателя поворота.

Блок-фара объединяет три секции. В одной секции установлена галогенная двухнитевая лампа Н4 (дальнего и ближнего света). В другой секции установлена лампа указателя поворота PY21W (оранжевого цвета). В третьей секции установлена двухнитевая лампа W21/5W (дневного ходового огня и габаритного света).
При включении зажигания автоматически включаются дневные ходовые огни (нить 21 Вт). При включении фар ходовые огни гаснут, и включается габаритный свет (нить 5 Вт).
В корпусе блок-фары установлен также исполнительный механизм (рабочий цилиндр) регулятора направления пучков света фар (гидрокорректора фар).
На автомобиле установлен корректор фар с гидравлическим приводом, позволяющим регулировать высоту пучков света в зависимости от загрузки автомобиля. Корректор фар состоит из регулятора на панели приборов, рабочих цилиндров, установленных в фарах и соединительных трубок.

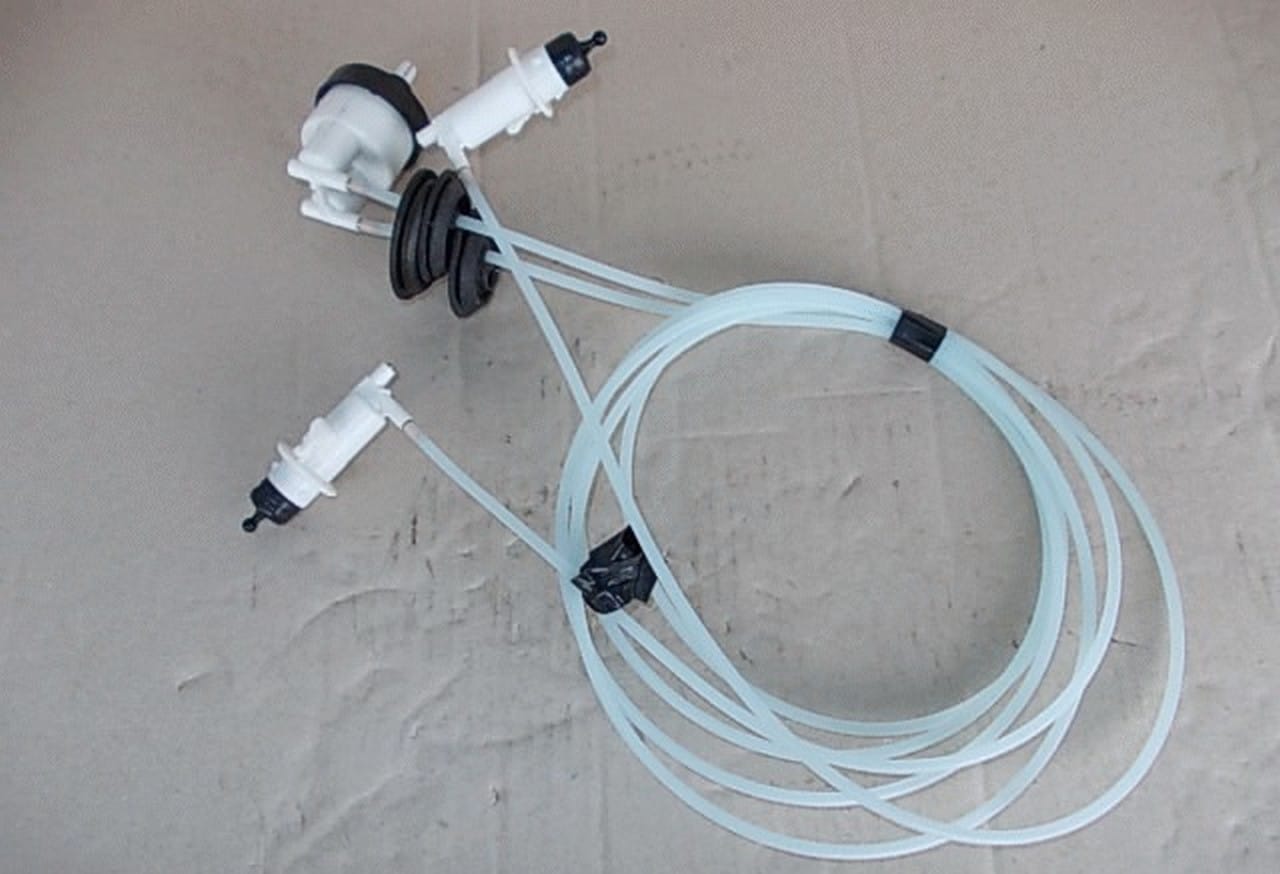

Элементы корректора направления света фар

Гидрокорректор представляет собой неразборный узел, заполненный вязкой незамерзающей жидкостью. При повороте рукоятки регулятора из положения «0» давление жидкости возрастает, в результате чего штоки рабочих цилиндров выдвигаются и поворачивают отражатели фар с лампами. При повороте рукоятки регулятора в обратную сторону давление жидкости уменьшается, штоки рабочих цилиндров «утапливаются» в цилиндры и отражатели с лампами под действием пружин возвращаются в исходное положение.
Автомобиль может быть укомплектован противотуманными фарами, которые устанавливаются в переднем бампере. В противотуманных фарах установлены галогенные однонитевые лампы Н11.

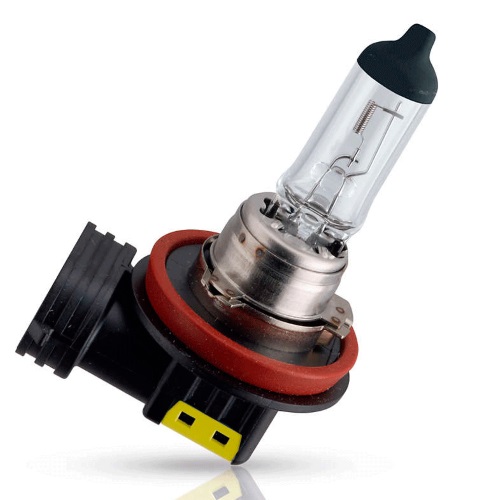

Галогенная однонитевая лампа Н11

Боковые указатели поворота установлены в передних крыльях, в них применяются лампы W5W.

Расположение ламп в задних фонарях:

1 – противотуманного света;

2 – указателя поворота;

3 – сигнала торможения и габаритного света;

4 – заднего хода.

В задних фонарях установлены лампы: сигнала торможения и габаритного света (двухнитевая P21/5W), указателя поворота (PY21W оранжевого цвета), противотуманного света (P21W) в левом фонаре и света заднего хода (P21W) в правом фонаре.
