Замена прокладки головки блока цилиндров на двигателях ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186 Lada Granta

Инструменты:

  • Шестигранный ключ на 5 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм
  • Головка на 13 мм
  • Головка Torx Е14
  • Гаечный ключ накидной прямой на 15 мм
  • Гаечный ключ накидной прямой на 17 мм
  • Гаечный ключ накидной изогнутый 8 мм
  • Динамометрический ключ
  • Вороток под торцевую насадку
  • Насадка на вороток на 17 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Домкрат винтовой
  • Балонный ключ
  • Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
  • Ключ для фиксации шкива распредвала (или удлинитель под торцевую насадку на вороток)
  • Нож (или скребок)
  • Воронка
  • Универсальный съемник (при необходимости)
  • Штангенциркуль
  • Приспособление для регулировки клапанов
  • Пинцет
  • Микрометр

Детали и расходники:

  • Башмак - 2 шт.
  • Емкость техническая
  • Охлаждающая жидкость
  • Прокладка головки блока
  • Болты крепления головки блока (при необходимости)
  • Моторное масло
  • Регулировочные шайбы (при необходимости)
  • Ветошь

Примечания:

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева. Прокладка головки блока цилиндров двигателя ВАЗ 11183 изготовлена из металлоасбестового полотна, а на двигателях ВАЗ 21116 и ВАЗ 11186 она металлическая. Порядок замены на автомобиле Лада Гранта прокладки головки блока цилиндров на всех трех двигателях одинаков и показан на примере двигателя ВАЗ 11183. Замена прокладки головки блока цилиндров двигателя ВАЗ 21126 описана отдельно.

Прокладка головки блока цилиндров одноразового использования, поэтому при каждом снятии головки блока цилиндров прокладку необходимо заменять.

1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия, после чего переднюю крышку газораспределительного механизма оставьте снятой.

Совпадение меток на шкиве распредвала и задней крышке ремня ГРМ 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

2. Снизьте на автомобиле давление в системе питания двигателя, если работа выполняется сразу после поездки.

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

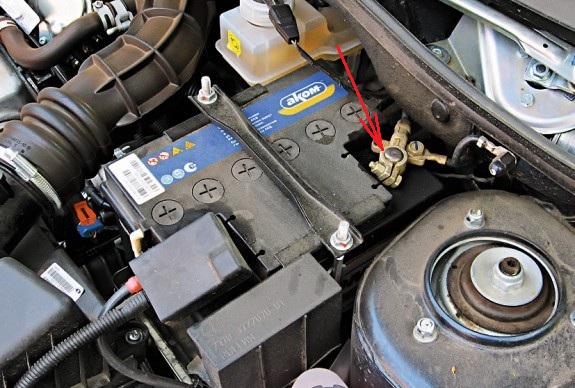

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

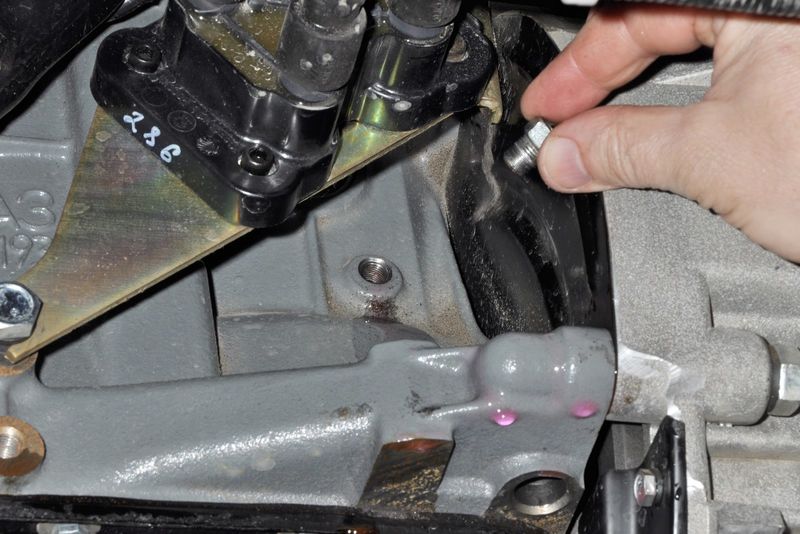

4. Слейте охлаждающую жидкость.

Закручивание пробки сливного отверстия охлаждающей жидкости в блоке цилиндров 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

5. Снимите воздушный фильтр.

6. Отсоедините от дроссельного узла воздухоподводящий рукав и разъем проводов, как описано здесь.

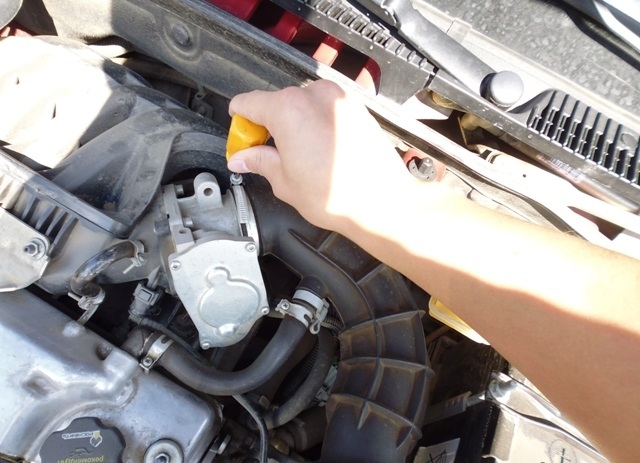

Ослабление хомута крепления воздухоподводящего шланга к дроссельному узлу Лада Гранта (ВАЗ 2190)

7. Отсоедините наконечники высоковольтных проводов от свечей зажигания.

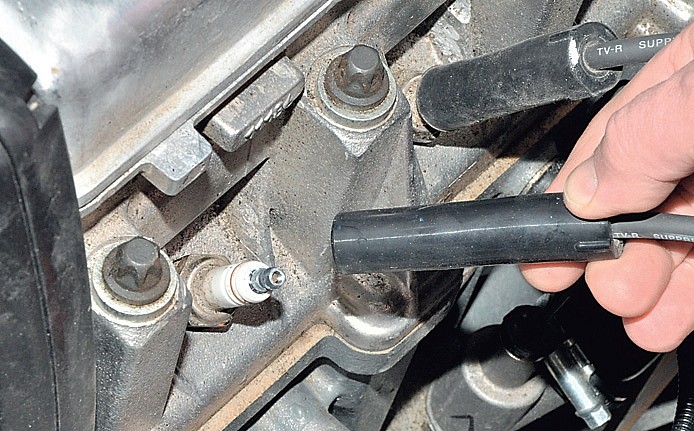

Отсоединение наконечников высоковольтных проводов от свечей зажигания 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

8. Отсоедините колодку проводов от разъема датчика лампы сигнализатора аварийного падения давления масла.

Отсоединение колодки проводов от датчика аварийного падения давления масла 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

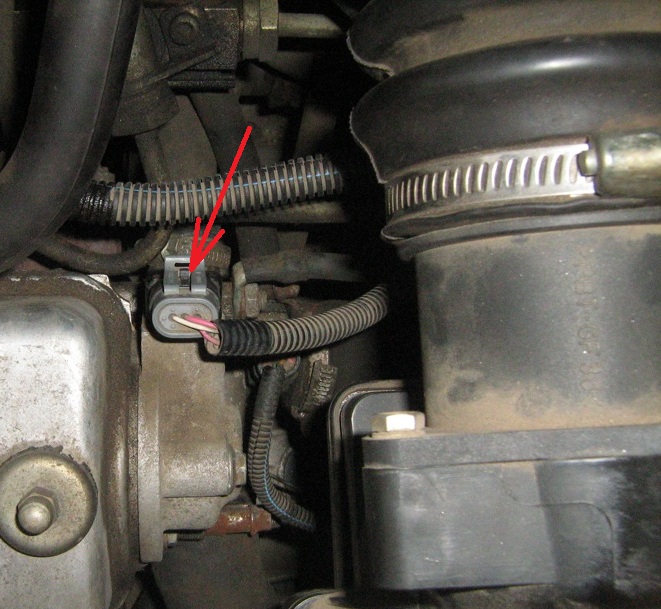

9. Отсоедините колодку проводов от датчика фазы газораспределения.

Отсоединение колодки проводов от датчика фазы газораспределения 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

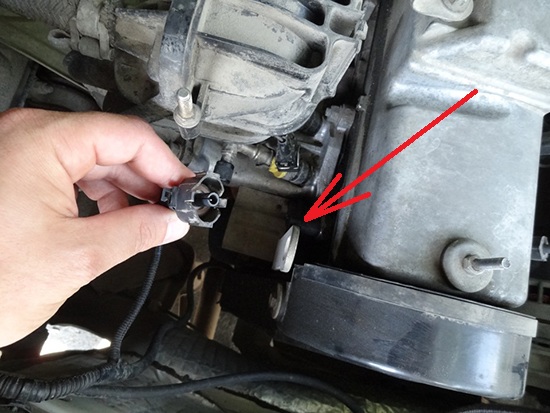

10. Затем отсоедините колодку проводов от ДТОЖ (датчика температуры охлаждающей жидкости) системы управления двигателем. Датчик размещен на термостате.

Отсоединение колодки проводов от датчика температуры охлаждающей жидкости системы управления 8-клапанным двигателем Лада Гранта (ВАЗ 2190)

11. Снимите крышку головки блока цилиндров, как написано здесь.

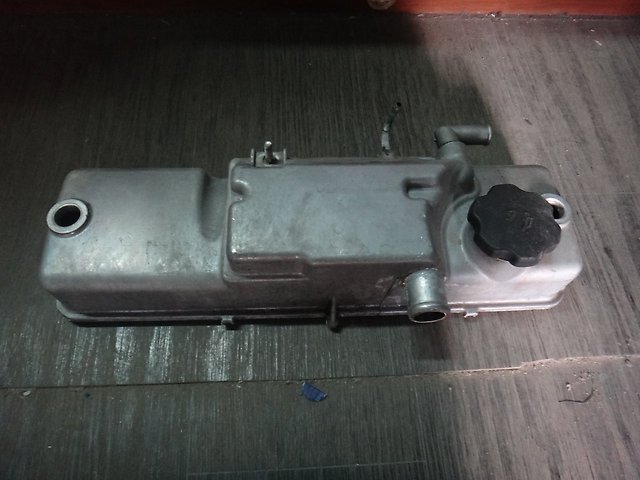

Снятая крышка головки блока цилиндров 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

12. Снимите ремень ГРМ и натяжительный ролик, как написано здесь.

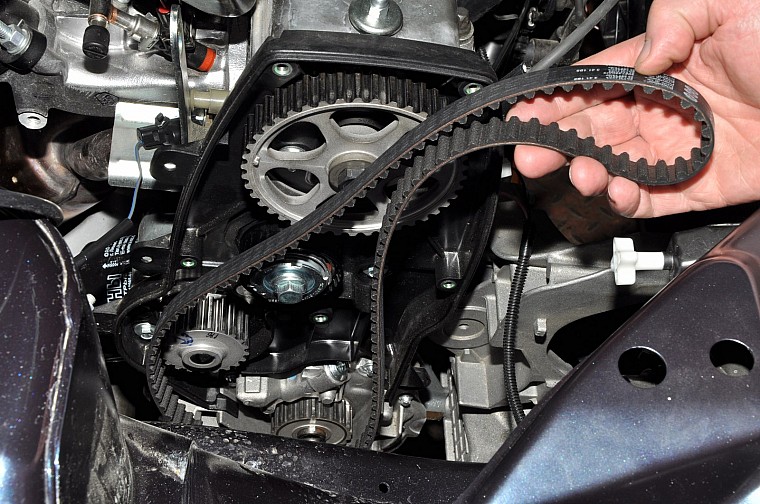

Снятие ремня ГРМ и натяжительного ролика 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

13. Ослабьте затяжку болта крепления зубчатого шкива распредвала, удерживая распределительный вал от проворачивания (это можно сделать, вставив в отверстия ступицы шкива ключ для фиксации распредвала или просуньте насадку на 10 мм с удлинителем в отверстие шкива распредвала и оденьте её на гайку которая крепит заднюю крышку ремня ГРМ).

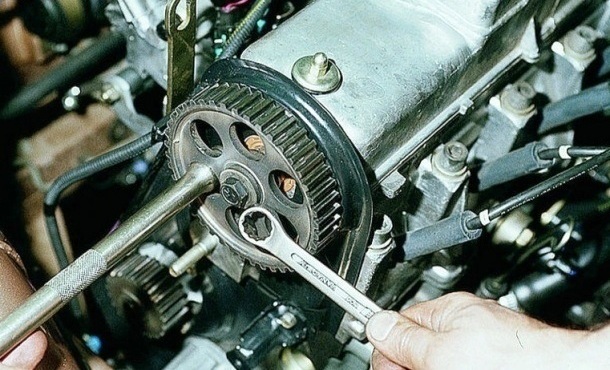

Откручивание болта крепления шкива распредвала 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

14. Окончательно выверните болт крепления шкива распределительного вала и снимите шкив распредвала.

Снятие шкива распределительного вала 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

Примечание:

Если шкив сидит на хвостовике распредвала туго, спрессуйте его универсальным съемником. Для этого уперите винт съемника в предварительно ввернутый в вал болт крепления шкива распредвала (чтобы не повредить резьбу в распредвалу).

15. Головкой на 10 мм открутите два болта и гайку крепления задней крышки привода газораспределительного механизма.

Откручивание болтов и гайки крепления задней крышки ремня ГРМ 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

16. Снимите заднюю крышку привода газораспределительного механизма.

Снятие задней крышки ремня привода ГРМ 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

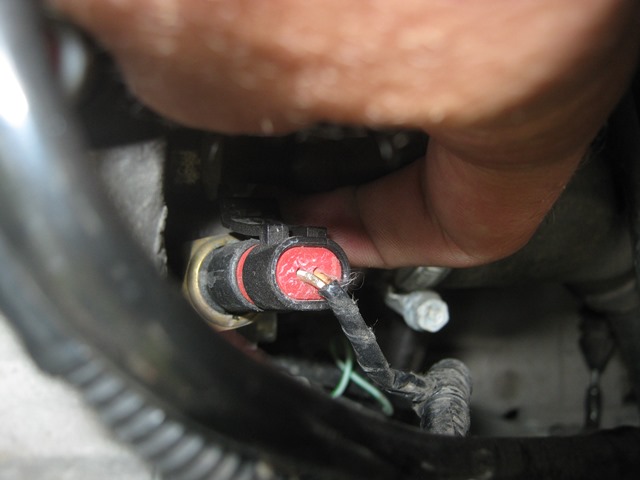

17. Отсоедините провод от датчика указателя температуры охлаждающей жидкости (датчик ввернутый в блок цилиндров под термостатом).

Размещение провода от датчика указателя температуры охлаждающей жидкости 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

18. Ослабьте затяжку хомутов и отсоедините пять шлангов системы охлаждения от патрубков термостата.

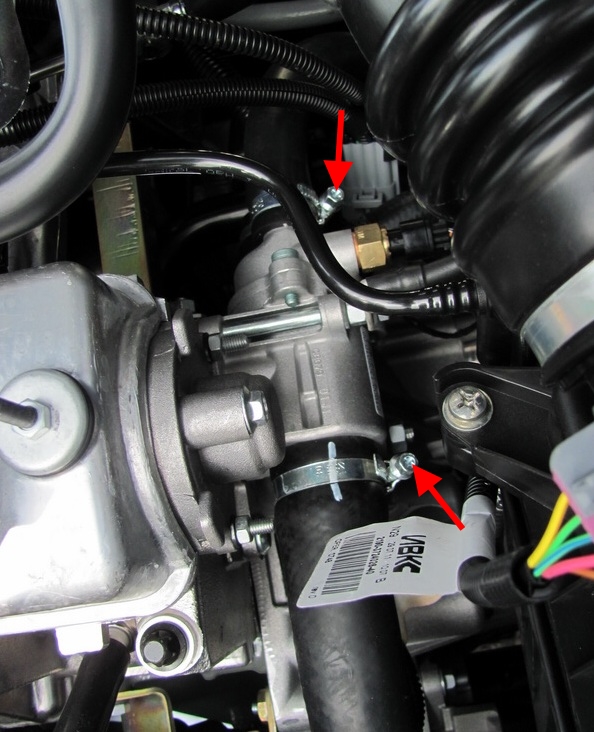

Размещение хомутов крепления шлангов системы охлаждения к термостату Лада Гранта (ВАЗ 2190)

19. Отверните гайку крепления наконечника «массового» провода и снимите провод.

Размещение гайки крепления провода массы к термостату Лада Гранта (ВАЗ 2190)

20. Разъедините разъемы проводов форсунок, как описано здесь.

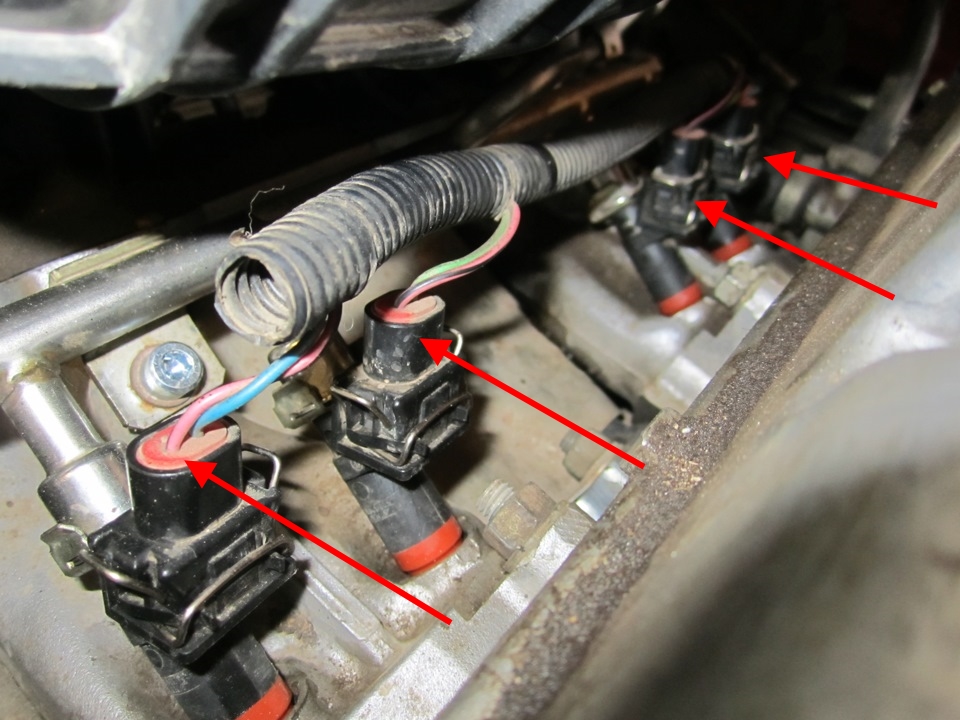

Размещение разъемов проводов форсунок двигателя Лада Гранта (ВАЗ 2190)

21. Отсоедините от трубки топливной рампы топливоподводящий шланг.

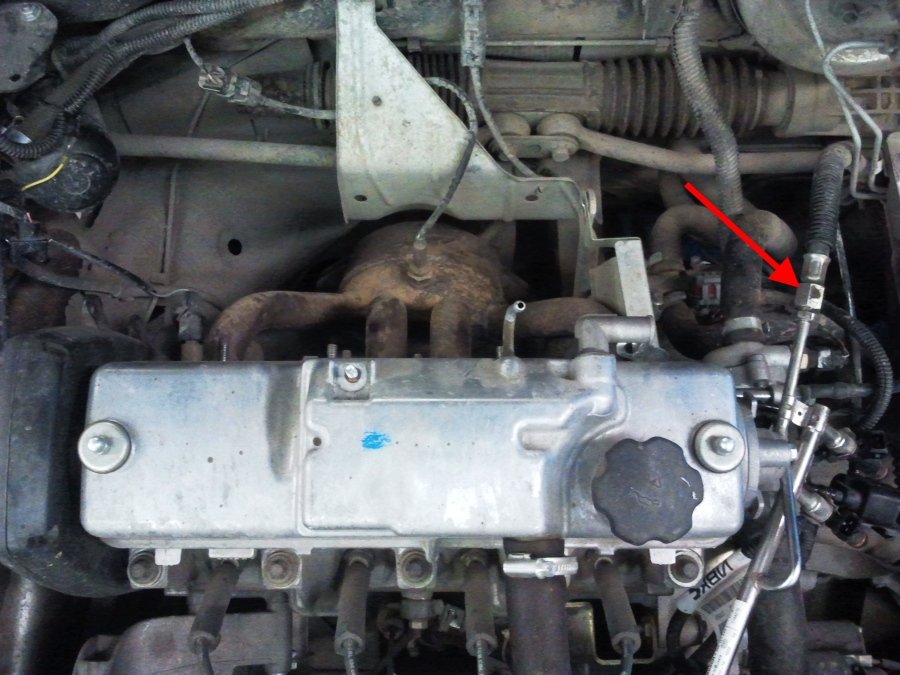

Размещение соединения трубки топливной рампы с топливоподводящим шлангом Лада Гранта (ВАЗ 2190)

22. Отсоедините от штуцера модуля впуска шланг к вакуумному усилителю тормозов, ослабив затяжку хомута его крепления.

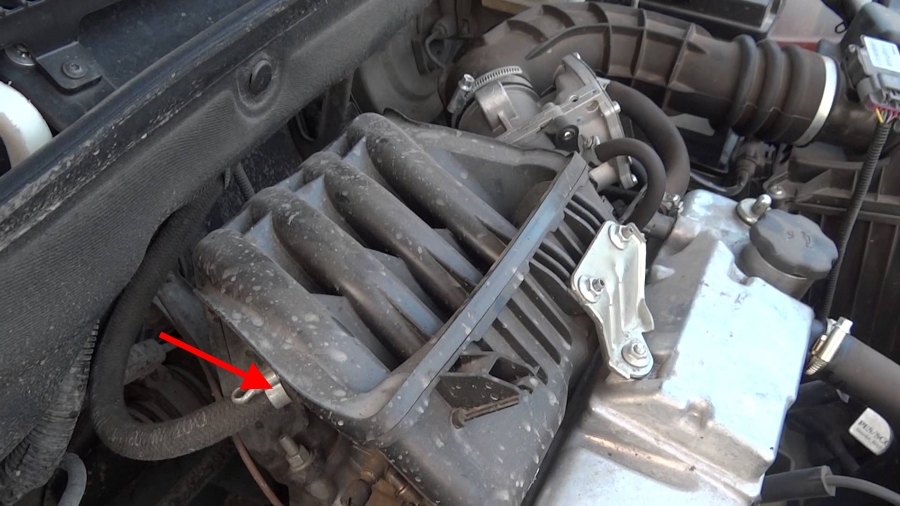

Размещение хомута крепления шланга вакуума к впускному коллектору Лада Гранта (ВАЗ 2190)

23. Отсоедините верхние концы распорок от выпускного коллектора, как описано здесь.

24. Разъедините разъемы проводов датчиков концентрации кислорода и извлеките держатели их проводов из отверстий термоэкрана рулевого механизма, как описано здесь.

25. Отсоедините от фланца катализатора приемную трубу дополнительного глушителя и отсоедините от блока цилиндров поддерживающий кронштейн катализатора, как описано здесь.

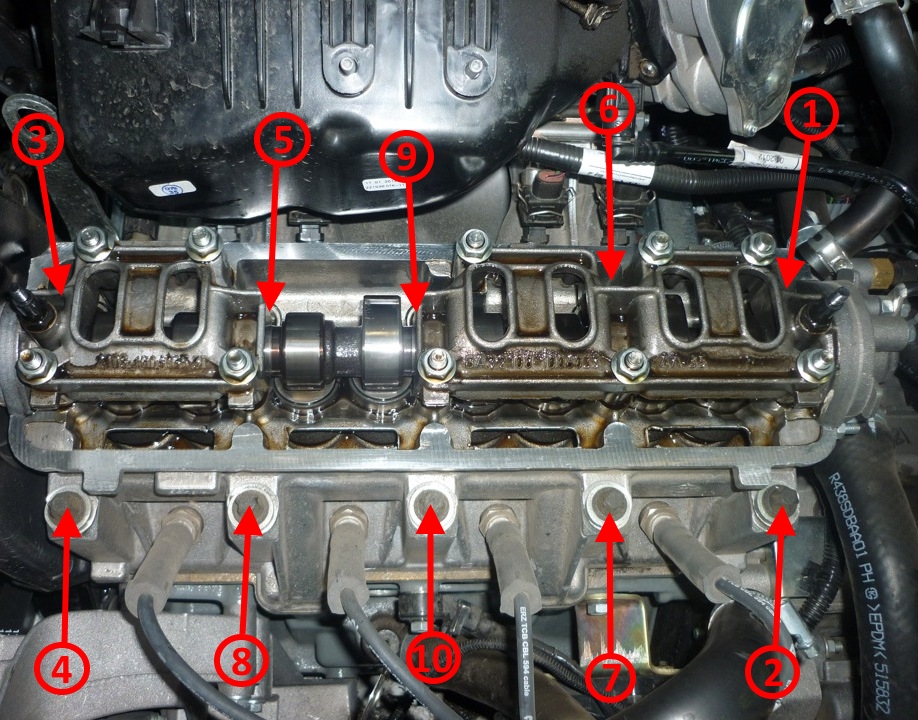

26. Головкой Е-14 ослабьте затяжку десяти болтов в показанном на фотографии порядке.

Последовательность затяжки болтов крепления головки блока цилиндров Лада Гранта (ВАЗ 2190)

27. Окончательно выверните болты крепления головки блока цилиндров и выньте их вместе с шайбами.

Примечание:

Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Болты, длина которых (без учета высоты головки) больше 135,5 мм, замените новыми. Перед установкой на автомобиль Лада Гранта ВАЗ 2190 головки блока цилиндров двигателя смажьте болты тонким слоем моторного масла.

28. Снимите с двигателя головку блока цилиндров.

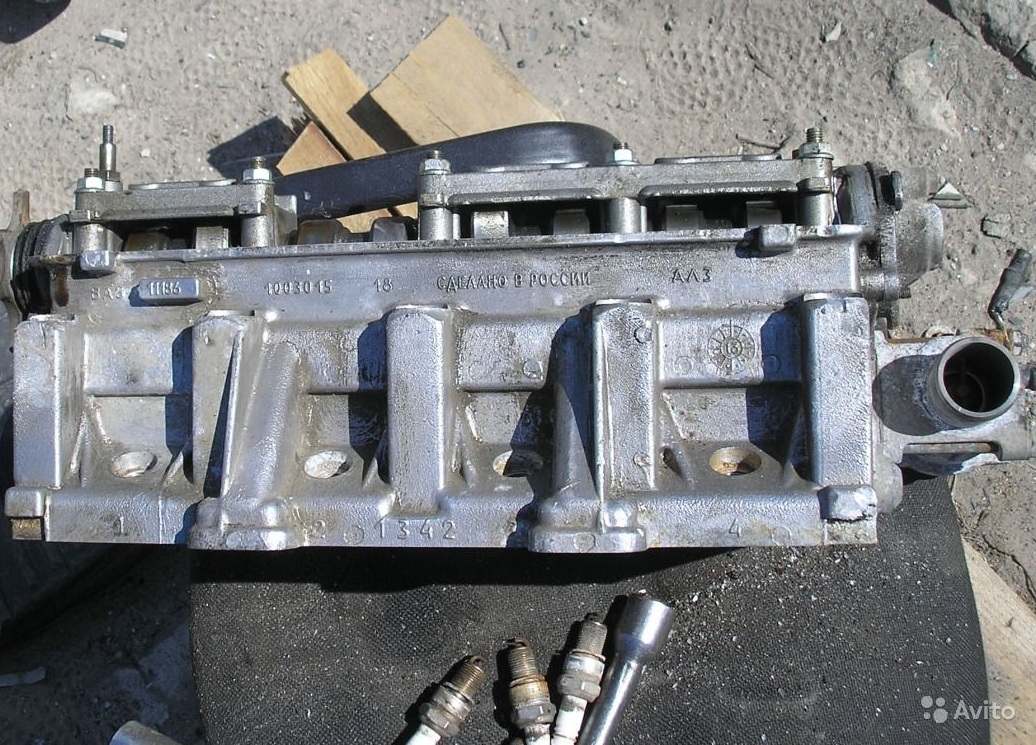

Снятая головка блока цилиндров 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

Примечание:

Не забивайте отвертку или другие инструменты между головкой и блоком цилиндров.

Для того чтобы оторвать головку блока цилиндров от прокладки, вставьте отвертку под катализатор и, используя ее как рычаг, приподнимите её. Снимать с автомобиля Лада Гранта головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

29. Снимите прокладку головки блока цилиндров.

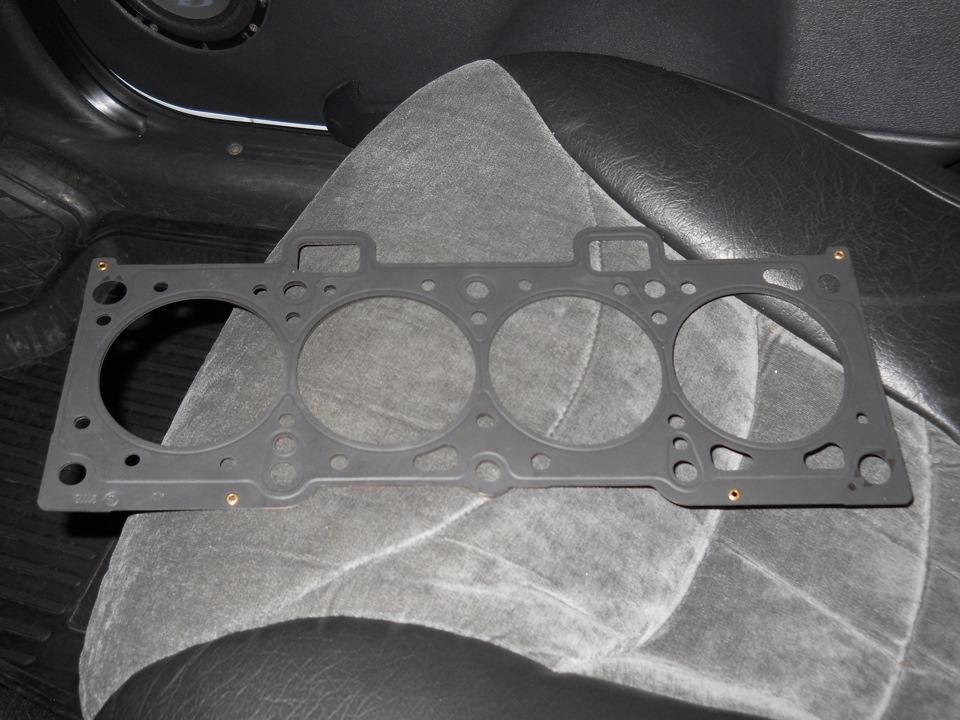

Прокладка головки блока цилиндров 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

30. Очистите привалочные поверхности головки блока и блока цилиндров (они должны быть сухими и чистыми) и удалите ветошью масло из резьбовых отверстий в блоке под болты крепления головки блока цилиндров.

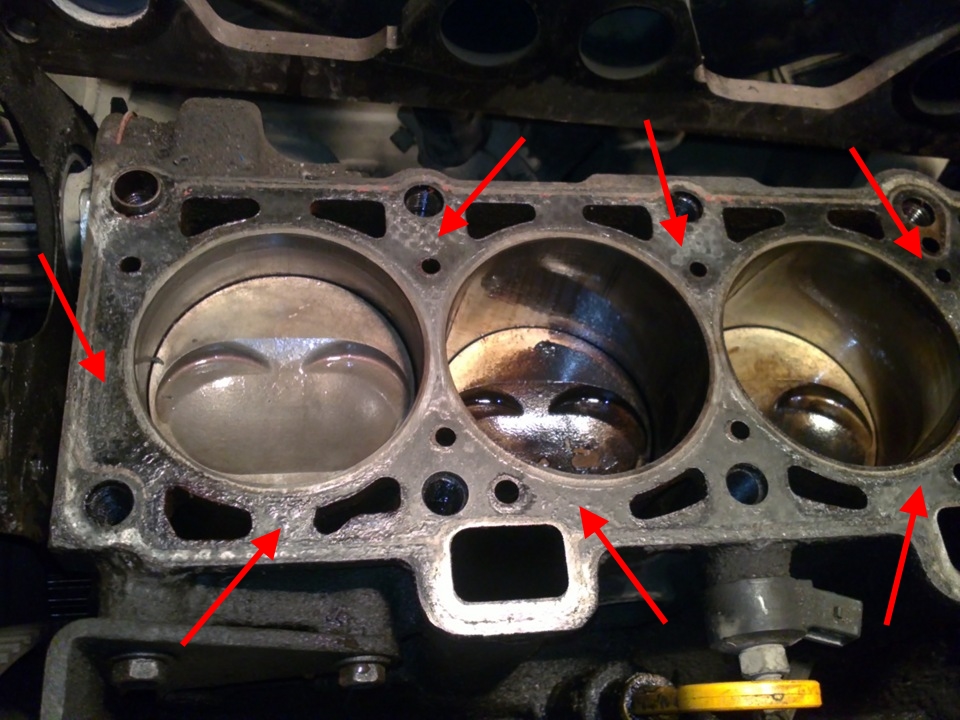

Загрязнения привалочной поверхности блока цилиндров двигателя Лада Гранта (ВАЗ 2190)

Примечание:

Если не удалить масло из резьбовых отверстий под болты крепления головки блока цилиндров, то в блоке цилиндров при затяжке болтов могут появиться трещины, так как масло не сжимается.

Проверьте наличие двух установочных втулок в гнездах крайних отверстий блока цилиндров под болты крепления головки блока цилиндров. Если при снятии с автомобиля головки блока цилиндров втулки остались в головке или вышли из гнезд блока, запрессуйте их в блок цилиндров до упора.

31. Установите на блок цилиндров новую прокладку головки (прокладка должна быть сухой и чистой) по установочным втулкам. При этом отверстие для прохода масла в прокладке двигателя ВАЗ 11183 (с медной окантовкой) должно находиться между 3-м и 4-м цилиндрами.

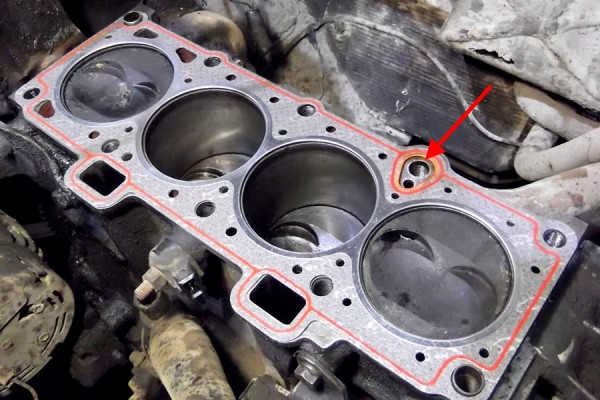

Размещение отверстия для прохода масла в прокладке головки блока цилиндров двигателя ВАЗ-11183 Лада Гранта (ВАЗ 2190)

32. Установите головку блока цилиндров на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки блока цилиндров в указанной последовательности в четыре этапа:
1-й – моментом 20 Н·м;
2-й – моментом 69,4-85,7 Н·м;
3-й – доверните болты на 90°;
4-й – окончательно доверните болты на 90°.

Последовательность затяжки болтов крепления головки блока цилиндров 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

33. Установите на головку блока цилиндров двигателя снятые детали и подсоедините к ней шланги и провода в порядке, обратном снятию.

Примечание:

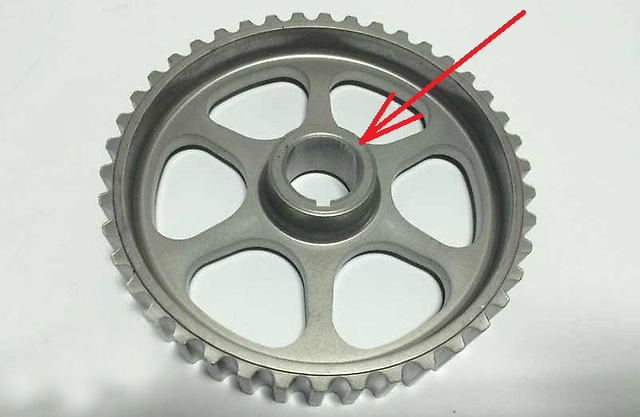

Шкив распредвала установите выступающей частью ступицы к двигателю.

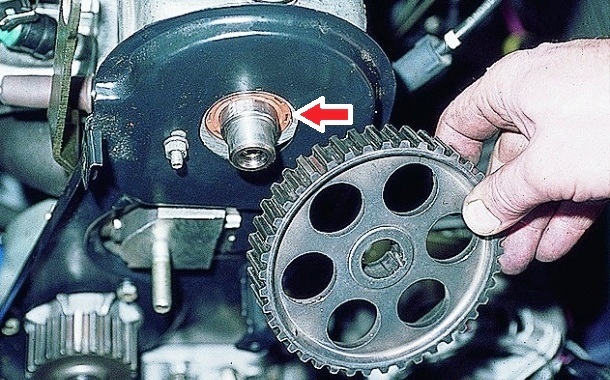

Выступающая часть ступицы шкива распредвала 8-клапанного двигателя Лада Гранта (ВАЗ 2190)

36. Проверьте и при необходимости отрегулируйте зазоры в приводе клапанов.

37. Отрегулируйте натяжение ремня привода газораспределительного механизма, как описано здесь.
